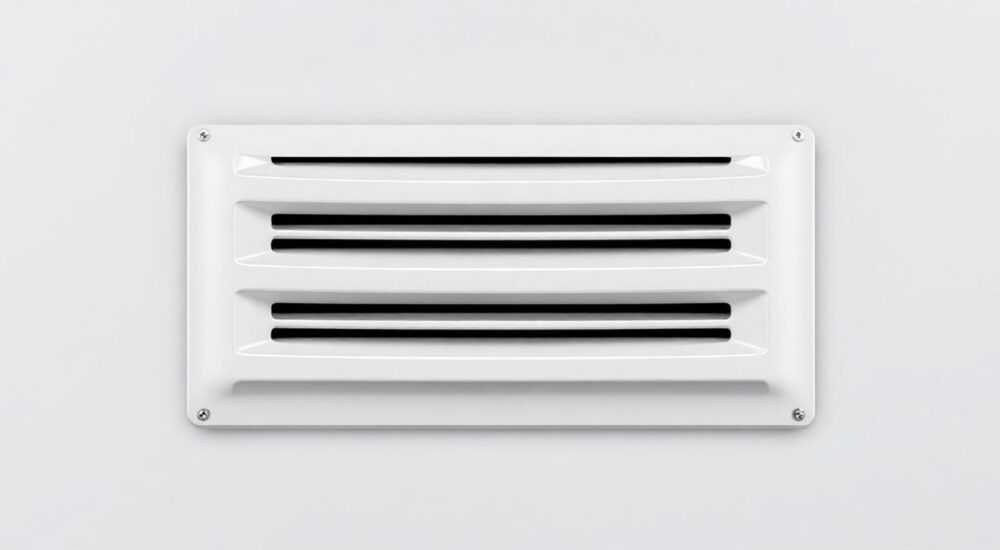

Что такое коэффициент живого сечения вентиляционной решетки

Коэффициент живого сечения — это безразмерная величина, показывающая долю площади вентиляционной решетки, через которую воздух может свободно проходить. Он рассчитывается как отношение суммарной площади всех открытых проходов (отверстий, щелей, каналов) к общей площади решетки, включая раму, ламели, крепёж и другие непроницаемые элементы. Например, если решетка имеет общую площадь 0,1 м², а свободная площадь для прохода воздуха — 0,06 м², то коэффициент равен 0,6 или 60%.

Этот параметр напрямую влияет на аэродинамическое сопротивление системы. Чем ниже коэффициент, тем больше сопротивление, тем выше энергозатраты вентилятора и тем сильнее снижается реальная производительность системы. Многие проектировщики и монтажники ошибочно полагают, что решетка с размером 200×200 мм обеспечит тот же воздухообмен, что и воздуховод такого же сечения — это не так. Фактически, из-за конструктивных элементов реальная пропускная способность может быть на 30–50% ниже.

Полезно знать: Коэффициент живого сечения не является стандартом ГОСТ, но регулируется требованиями СП 60.13330.2020 и EN 13141-1. Производители обязаны указывать его в технических паспортах.

Как коэффициент влияет на производительность вентиляции

Представьте, что вы открываете дверь в комнату, но перед ней стоит решётка с мелкими ячейками. Воздуху нужно преодолеть сопротивление — и чем плотнее решётка, тем медленнее он движется. То же самое происходит в вентиляционной системе. Если коэффициент живого сечения низкий (например, 0,3), то даже мощный вентилятор не сможет обеспечить нужный объём воздуха, потому что значительная часть давления «съедается» на преодоление сопротивления решетки.

Это приводит к трём основным последствиям:
— Снижение реальной производительности системы на 20–60% по сравнению с расчётной;
— Рост уровня шума из-за ускорения воздушного потока через узкие通道;
— Перегрузка вентилятора, что сокращает срок его службы и увеличивает энергопотребление.

Для систем с высокой производительностью (например, в офисах, торговых центрах, промышленных помещениях) даже незначительное снижение коэффициента может привести к нарушению норм микроклимата, описанных в СанПиН 2.1.2.2645-10. В таких случаях требуется не просто «подобрать решетку», а провести аэродинамический расчёт с учётом всех потерь.

«Мы видели проекты, где вентиляторы работали на 90% от максимальной мощности только для того, чтобы компенсировать сопротивление решетки с коэффициентом 0,4. Это как пытаться выдохнуть через соломинку — всё усилие уходит впустую.» — Алексей Кузнецов, инженер-вентиляционщик, 15 лет опыта

Типичные значения коэффициента для разных типов решеток

Значения коэффициента живого сечения варьируются в зависимости от конструкции решетки. Ниже приведены типичные диапазоны для наиболее распространённых типов:

Тип решетки	Коэффициент живого сечения	Применение
Плоские решетки с сеткой (мешковина)	0,30–0,45	Бюджетные системы, санузлы, подсобки
Решетки с горизонтальными жалюзи	0,45–0,60	Жилые дома, офисы, стандартные вытяжки
Решетки с вертикальными жалюзи	0,50–0,65	Системы с боковым выбросом, витрины
Решетки с диагональными ламелями	0,55–0,70	Высокопроизводительные системы, промышленность
Решетки с перфорацией (отверстия)	0,60–0,80	Требовательные системы, лаборатории, чистые помещения
Решетки с регулируемыми жалюзи + перфорация	0,65–0,85	Умные системы, автоматизированные здания

Обратите внимание: чем сложнее конструкция (например, регулируемые жалюзи, поворотные пластины), тем выше коэффициент, но и выше стоимость. Для жилых помещений оптимально использовать решетки с коэффициентом не ниже 0,55. В промышленных и коммерческих объектах — не ниже 0,65.

Полезно знать: При выборе решетки для приточной системы важно учитывать, что вентилятор создаёт давление на «вдув», а не на «выдув». Поэтому в приточных каналах допускается чуть более низкий коэффициент (0,5–0,6), чем в вытяжных (0,6–0,8), но это требует точного расчёта.

Как рассчитать коэффициент живого сечения

Расчёт не требует сложного оборудования — достаточно линейки и калькулятора. Алгоритм прост:

Измерьте внешние размеры решетки (ширина × высота). Получите общую площадь S_общ.
Подсчитайте площадь всех открытых проходов: для перфорации — сумма площадей всех отверстий; для жалюзи — произведение длины щели на их количество и ширину.
Сложите все свободные площади — получите S_жив.
Разделите S_жив на S_общ: K = S_жив / S_общ.

Пример: решетка 300×300 мм (0,09 м²). 16 отверстий диаметром 15 мм.
Площадь одного отверстия: π × (0,0075)² ≈ 0,000177 м².
Суммарная площадь отверстий: 16 × 0,000177 = 0,00283 м².
Коэффициент: 0,00283 / 0,09 = 0,031 — это ошибка!
Вы увидели: 0,031 — это 3,1%. Это невозможно для вентиляционной решетки. Значит, вы неверно измерили отверстия — вероятно, диаметр 15 мм — это диаметр *внутреннего* отверстия, а не *свободного прохода*. Проверьте чертежи производителя.

«Лучше не считать самому — запросите у производителя технический паспорт с указанием коэффициента. Большинство брендов (TROX, VENTS, Бриз, КлимаТех) публикуют эти данные в открытом доступе.» — Марина Соколова, инженер-проектировщик, ООО «ТеплоСистемы»

Распространённые ошибки при выборе решеток

Ошибки в выборе решеток — одна из главных причин неудачных вентиляционных систем. Вот пять самых частых:

Ориентация на внешний вид, а не на параметры. Красивая решетка с декоративными ламелями часто имеет коэффициент 0,4 и ниже — это не подходит для систем с производительностью выше 200 м³/ч.
Игнорирование направления потока. Жалюзи, ориентированные горизонтально, снижают эффективность в вытяжных системах, где поток движется сверху вниз — воздух «задевает» ламели.
Использование одинаковых решеток для притока и вытяжки. Для вытяжки нужен более высокий коэффициент, так как поток менее устойчив и требует меньшего сопротивления.
Замена решетки без перерасчёта системы. Если вы заменили решетку с K=0,7 на K=0,5, вы увеличили сопротивление на 40%. Это может привести к снижению воздухообмена на 25–30%.
Неучёт пыли и загрязнений. Со временем решетки забиваются пылью, грязью, ворсинками. Коэффициент снижается — и система теряет эффективность. Решетки с коэффициентом 0,65 при загрязнении могут превратиться в 0,45.

Полезно знать: Регулярная чистка решеток (каждые 3–6 месяцев) сохраняет их аэродинамические характеристики. Не забывайте о фильтрах — они тоже влияют на общее сопротивление.

Как правильно выбрать решетку: пошаговое руководство

Чтобы не ошибиться при выборе, следуйте этому алгоритму:

Определите производительность вентиляционной системы (м³/ч) — возьмите данные из проекта или расчёта по кратности воздухообмена.
Рассчитайте необходимую площадь сечения воздуховода: S = Q / (3600 × V), где Q — производительность, V — скорость воздуха (обычно 1,5–2,5 м/с для жилых помещений).
Подберите решетку с сечением, равным или большим, чем площадь воздуховода.
Убедитесь, что коэффициент живого сечения у выбранной модели ≥ 0,6 для вытяжки и ≥ 0,55 для притока.
Проверьте, есть ли в паспорте изделия аэродинамическая характеристика — кривая зависимости потери давления от расхода.
Сравните с аналогами: если одна решетка имеет K=0,6, а другая — 0,75, при одинаковом размере — выбирайте вторую.
Учитывайте климатические условия: в пыльных помещениях (цеха, гаражи) выбирайте решетки с крупными отверстиями и возможностью лёгкой очистки.

Помните: размер решетки — не единственный параметр. Даже решетка 400×400 мм с K=0,5 может быть хуже, чем 300×300 мм с K=0,75.

Экспертное мнение

«Я работал над реконструкцией офисного центра в Москве. Система была спроектирована на 5000 м³/ч, но воздуха не хватало. Оказалось — все решетки были с коэффициентом 0,45. Мы заменили их на модели с K=0,72. Результат: воздухообмен вырос на 32%, энергопотребление снизилось на 18%, а шум — на 7 дБ. Инвестиции окупились за 8 месяцев.» — Дмитрий Волков, руководитель проектов, «Архитектура Воздуха»

Эксперты подчёркивают: современные системы вентиляции — это не набор труб и решеток, а интегрированная аэродинамическая цепочка. Каждый элемент — от фильтра до решетки — влияет на конечный результат. Производители, которые не указывают коэффициент живого сечения, либо не понимают своей продукции, либо скрывают её недостатки. Всегда требуйте техническую документацию. Если её нет — выбирайте другую продукцию.

Вопросы и ответы

Можно ли использовать решетку с коэффициентом 0,4 в жилой комнате?

Да, но только если производительность системы не превышает 150 м³/ч. Для спальни или гостиной среднего размера (15–20 м²) этого достаточно. Но если в помещении есть кондиционер, вытяжка кухни или душевая — лучше выбрать K≥0,55. Низкий коэффициент может привести к застою воздуха и повышенной влажности.

Почему некоторые решетки имеют коэффициент выше 0,8?

Это перфорированные или решётки с минимальными ламелями, предназначенные для специализированных систем: чистые помещения, лаборатории, больницы. Они требуют идеальной герметичности и чистоты воздуха. В жилых домах такие решетки не применяются — они слишком шумные и дорогие.

Как влияет форма решетки (круглая, квадратная) на коэффициент?

Форма не влияет напрямую — влияет только конструкция проходов. Круглая решетка с перфорацией может иметь K=0,7, а квадратная с жалюзи — K=0,5. Важно смотреть на внутреннее устройство, а не на внешний вид.

Есть ли стандарты, регулирующие минимальный коэффициент?

ГОСТ и СП не устанавливают жёсткий минимум, но СП 60.13330.2020 требует, чтобы сопротивление решетки не превышало 15–20 Па при рабочей скорости потока. Это косвенно означает, что K должен быть не ниже 0,5–0,6. Проектировщики обязаны это учитывать.

Как проверить коэффициент на уже установленной решетке?

Самый простой способ — снять решетку, измерить её размеры и подсчитать площадь отверстий. Если это невозможно — обратитесь к производителю по серийному номеру. Многие компании имеют онлайн-базы данных по своей продукции.

Заключение

Коэффициент живого сечения — это не техническая деталь, а ключевой фактор эффективности всей вентиляционной системы. Его игнорирование приводит к снижению комфорта, росту энергозатрат и преждевременному выходу оборудования из строя. Неважно, проектируете вы новое здание или модернизируете старую систему — всегда проверяйте этот параметр. Он не требует сложных расчётов, но даёт колоссальный эффект при правильном применении.

Выбирайте решетки не по цене, а по аэродинамике. Качественная решетка с коэффициентом 0,7 — это инвестиция в здоровье, комфорт и экономию электроэнергии на протяжении всего срока службы системы.

Коэффициент живого сечения — это доля свободной площади решетки, доступной для прохода воздуха.
Для жилых помещений оптимальный коэффициент — 0,55–0,65; для коммерческих — 0,65–0,8.
Низкий коэффициент снижает производительность системы на 20–50% и увеличивает шум.
Всегда запрашивайте технический паспорт с указанием коэффициента — не полагайтесь на маркетинг.
Регулярная чистка решеток сохраняет их эффективность на протяжении всего срока эксплуатации.
