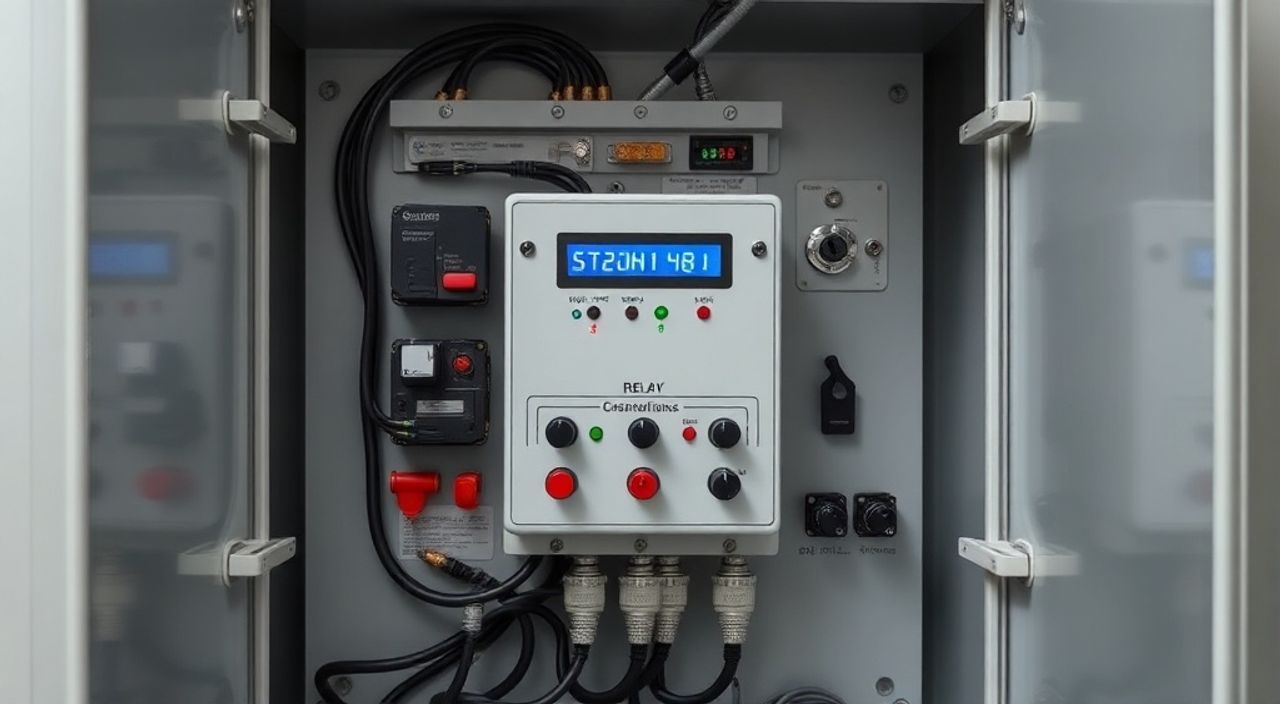

Что такое релейный шкаф

Релейный шкаф — это металлический или пластиковый корпус, предназначенный для размещения и защиты электротехнических устройств, в первую очередь реле, но также автоматических выключателей, контакторов, предохранителей, трансформаторов тока и других элементов системы управления. Его основная функция — обеспечение стабильной, безопасной и долгосрочной работы электрооборудования. Шкафы могут быть частью систем автоматики, пожарной сигнализации, освещения, вентиляции или технологических процессов на производстве.

Конструктивно релейный шкаф представляет собой герметичный или полугерметичный ящик с дверцей, DIN-рейками для крепления модулей, заземляющей шиной и кабельными вводами. Внутри организуется логическая схема подключения, позволяющая управлять внешними устройствами: двигателями, насосами, светильниками, клапанами и т.д. Благодаря унифицированному формату и стандартам (например, IEC 60529, ГОСТ Р МЭК 60529), такие шкафы легко интегрируются в любые электрические сети.

Современные релейные шкафы часто оснащаются дополнительными системами: вентиляцией, обогревом, сигнализацией вскрытия, а также интерфейсами для подключения к SCADA-системам. Это позволяет удаленно контролировать состояние оборудования и оперативно реагировать на нештатные ситуации. Особенно актуально это для распределённых сетей, таких как водозаборные станции, тепловые пункты или линии электропередач.

Полезно знать: Релейный шкаф не всегда содержит только реле — термин стал обобщающим для любого электромонтажного шкафа с управляющими и защитными устройствами.

Основные компоненты внутри шкафа

Внутри релейного шкафа размещаются устройства, обеспечивающие управление, защиту и контроль. Их состав зависит от назначения шкафа, но есть стандартный набор ключевых элементов.

Реле — электромагнитные или электронные устройства, переключающие цепи при определённых условиях (напряжение, ток, время). Пример: промежуточное реле для усиления сигнала.
Автоматические выключатели — защищают цепи от перегрузок и коротких замыканий. Устанавливаются на входе и на отходящих линиях.
Контакторы — используются для коммутации мощных нагрузок, например, трёхфазных двигателей.
DIN-рейки — металлические планки, на которые крепятся модульные устройства. Стандарт DIN EN 60715 обеспечивает совместимость всех компонентов.
Клеммные колодки — точки соединения проводов. Бывают винтовыми, пружинными, с маркировкой для удобства обслуживания.
Источники питания — преобразуют сетевое напряжение в нужное для питания контроллеров и реле (например, 24 В постоянного тока).
Защитные устройства — УЗО, дифавтоматы, ограничители перенапряжения (варисторы, газовые разрядники).

Пример компоновки в шкафу управления насосной станцией

Компонент	Функция	Место установки
Автоматический выключатель (ввод)	Главное отключение питания	Верхняя часть шкафа
Контактор	Включение/выключение насоса	Центр, рядом с реле
Тепловое реле	Защита двигателя от перегрузки	Под контактором
Промежуточное реле	Развязка сигналов управления	На DIN-рейке
Клеммная колодка	Подключение внешних датчиков уровня	Нижняя панель

«Правильно организованная внутренняя компоновка — залог надёжности. Оставляйте запас места для будущего расширения и обеспечьте свободный доступ к каждому элементу.» — Алексей Петров, инженер-электрик, 18 лет опыта

Классификация и типы шкафов

Релейные шкафы классифицируют по нескольким признакам: конструкции, степени защиты, способу установки и назначению. Понимание этих категорий помогает выбрать подходящее оборудование.

По материалу корпуса: стальные (прочные, заземляемые), нержавеющая сталь (для агрессивных сред), пластик (легкие, диэлектрические, для слаботочных сетей).
По степени защиты (IP): IP54 — пылезащита и защита от брызг; IP65 — полная пыленепроницаемость и защита от струй воды; IP66 — устойчивость к сильным потокам воды.
По способу установки: настенные, напольные, встраиваемые в панели, мачтовые (на столбах ЛЭП).
По назначению: силовые, управления, автоматики, сигнализации, распределительные.

Типы по условиям эксплуатации

Уличные шкафы — прочные, с уплотнёнными дверями, антикоррозийным покрытием, часто с подогревом и вентиляцией.
Внутренние шкафы — устанавливаются в помещениях с нормальными условиями (офисы, щитовые, подстанции).
Взрывозащищённые — для опасных зон (нефтегазовая отрасль, химпроизводства), соответствуют стандартам ATEX или ГОСТ Р 51330.

Полезно знать: Степень защиты IP указывается на корпусе шкафа. Для улицы выбирайте минимум IP54, для помещений — IP30–IP40.

Где используются релейные шкафы

Релейные шкафы — универсальное решение, применяемое во множестве отраслей. Их можно встретить от подъездов жилых домов до крупных промышленных комплексов.

Жилищно-коммунальное хозяйство: шкафы управления насосами, тепловыми пунктами, системами водоотведения. Обеспечивают автономную работу без участия человека.
Промышленность: управление конвейерами, станками, печами. Здесь важны высокая надёжность и возможность интеграции с ПЛК (программируемыми логическими контроллерами).
Энергетика: распределительные устройства, АВР (автоматическое включение резерва), релейная защита линий электропередач.
Строительство: системы освещения, вентиляции, лифтового оборудования, противопожарные установки.
Транспорт: светофоры, железнодорожная автоматика, зарядные станции для электромобилей.

Представьте себе насосную станцию, которая качает воду из скважины в бак. Без релейного шкафа потребовался бы человек, чтобы вручную включать и выключать насос при изменении уровня воды. С шкафом система работает автономно: датчик уровня подаёт сигнал на реле, то активирует контактор — и насос включается. Когда бак полон — процесс останавливается. Такая автоматизация экономит ресурсы и снижает риск аварий.

«В 70% случаев отказа насосного оборудования виноват не сам насос, а некачественный шкаф управления. Слабые клеммы, плохая вентиляция, неправильная уставка реле — всё это ведёт к выходу из строя.» — Наталья Козлова, главный энергетик ЖКХ-предприятия

Критерии выбора шкафа

Выбор релейного шкафа — ответственный этап проектирования электросистемы. Ошибка может привести к перегреву, короткому замыканию или частым сбоям.

Ключевые параметры при выборе

Размер и вместимость: рассчитывайте с запасом 20–30% на будущее расширение. Учитывайте габариты самого крупного устройства (часто — контактора или автомата).
Степень защиты (IP): для улицы — IP54 и выше, для помещений — IP30–40. В сырых помещениях (подвалы, насосные) — минимум IP55.
Материал корпуса: сталь — для большинства случаев; нержавейка — при повышенной влажности или химических испарениях; пластик — для слаботочки и невысоких нагрузок.
Тип охлаждения: естественная вентиляция, принудительная (вентиляторы), термостаты, подогрев (для холодных климатов).
Наличие DIN-реек и клемм: стандартные рейки (35 мм) обеспечивают совместимость с оборудованием всех производителей.
Заземление: обязательный элемент. Корпус должен быть заземлён, а внутри — предусмотрена нулевая шина.

Чего стоит избегать

Шкафов без сертификатов соответствия (ГОСТ, ТР ТС, CE).
Пластиковых корпусов в силовых цепях выше 16 А.
Отсутствия запаса по месту — теснота затрудняет монтаж и обслуживание.
Дешёвых клемм без маркировки — они быстро окисляются и нагреваются.

Параметр	Рекомендация	Не рекомендуется
Степень защиты	IP54 и выше для улицы	IP30 на открытом воздухе
Материал	Оцинкованная сталь	Тонколистовой металл без покрытия
Охлаждение	Вентиляционные решётки + термостат	Плотно закрытый корпус без вентиляции
Комплектация	С DIN-рейками, клеммами, заземлением	Пустой корпус без аксессуаров

Полезно знать: При покупке готового шкафа убедитесь, что он протестирован на заводе. Запросите протокол проверки изоляции и функционирования схемы.

Установка и монтаж

Правильный монтаж — половина успеха. Даже самый качественный шкаф будет работать плохо, если его неправильно установить.

Пошаговая инструкция по монтажу

Выберите место: сухое, недоступное для детей и посторонних, с возможностью вентиляции. Не устанавливайте над источниками тепла или в зонах с вибрацией.
Закрепите шкаф: настенные — на дюбелях, напольные — на анкерных болтах. Проверьте вертикальность уровнем.
Подведите питание: используйте кабели нужного сечения, защищённые гофрой или кабель-каналом. Ввод — снизу или сверху, в зависимости от проекта.
Установите DIN-рейки и оборудование: начинайте с крупных элементов (автоматы, контакторы), затем — реле, блоки питания.
Выполните подключение: соблюдайте цветовую маркировку проводов (L — коричневый, N — синий, PE — жёлто-зелёный). Используйте наконечники НШВИ для многожильных проводов.
Проверьте схему: прозвоните цепи, убедитесь в отсутствии КЗ. Подайте питание поэтапно.

Типичные ошибки при монтаже

Перегрузка DIN-рейки — слишком много устройств на одной рейке, что затрудняет теплоотвод.
Смешивание силовых и слаботочных цепей в одном канале — создаёт помехи.
Отсутствие маркировки проводов — усложняет диагностику и ремонт.
Плохой контакт в клеммах — приводит к нагреву и возгоранию.

«Маркируйте каждый провод! Это займёт 10 минут сейчас, но сэкономит часы при поиске неисправности через год.» — Дмитрий Сидоров, электромонтёр, 12 лет в сфере

Обслуживание и безопасность

Регулярное техническое обслуживание продлевает срок службы шкафа и предотвращает аварии. По данным МЧС, до 30% пожаров в электрощитовых происходят из-за перегрева контактов и отсутствия профилактики.

Экспертное мнение

«Сегодня релейные шкафы всё чаще становятся «умными». Мы видим рост внедрения IoT-модулей: GSM-связь, Ethernet, Modbus RTU. Это позволяет не просто управлять нагрузкой, но и получать данные о состоянии оборудования в реальном времени. Например, шкаф может сам сообщить о перегрузке, отключиться и отправить SMS-сообщение дежурному инженеру. Будущее — за цифровизацией, но базовые принципы монтажа и защиты остаются неизменными.» — Елена Васильева, руководитель отдела автоматизации, инжиниринговая компания «Энергоавтоматика»

Вопросы и ответы

Можно ли сделать релейный шкаф своими руками?

Да, при наличии знаний и навыков. Однако для силовых сетей и ответственных объектов лучше использовать заводские решения — они проходят испытания и имеют гарантию. Самодельные шкафы подходят для простых задач: управление светом, насосом в частном доме.

Чем отличается релейный шкаф от электрощита?

Термины часто используются как синонимы, но технически электрощит — более широкое понятие. Релейный шкаф специализируется на управлении и защите, тогда как электрощит может быть просто точкой распределения энергии без автоматики.

Как часто нужно менять реле в шкафу?

Современные реле рассчитаны на 100 000–500 000 циклов. При средней нагрузке их ресурс составляет 10–15 лет. Замена требуется при явных признаках износа: щелчки, задержки срабатывания, нагрев.

Нужен ли подогрев в шкафу?

Да, если шкаф установлен на улице в климате с отрицательными температурами. Подогрев предотвращает конденсат и замерзание механизмов. Используйте термостаты с порогом +5°C для включения.

Можно ли объединить несколько функций в одном шкафе?

Можно, но с осторожностью. Например, смешивать цепи освещения и пожарной сигнализации в одном шкафу не рекомендуется — это нарушает требования пожарной безопасности. Разделяйте критические системы.

Заключение

Релейный шкаф — это не просто коробка с проводами, а важный элемент современной инфраструктуры. Он обеспечивает безопасность, автоматизацию и стабильность электросистем. От правильного выбора, монтажа и обслуживания шкафа зависят надёжность всего объекта — будь то частный дом, завод или городская сеть.

Инвестиции в качественный шкаф и грамотный монтаж окупаются многократно: снижаются простои, уменьшается риск аварий, сокращаются расходы на ремонт. Не экономьте на безопасности — выбирайте проверенных производителей, соблюдайте нормы и регулярно проводите профилактику.

Релейный шкаф — центр управления и защиты электрооборудования.
Выбирайте шкаф по степени защиты, размеру, материалу и условиям эксплуатации.
Правильный монтаж и маркировка проводов — основа надёжной работы.
Регулярное обслуживание предотвращает аварии и продлевает срок службы.
Цифровизация открывает новые возможности: удалённый контроль, диагностика, автоматические оповещения.
