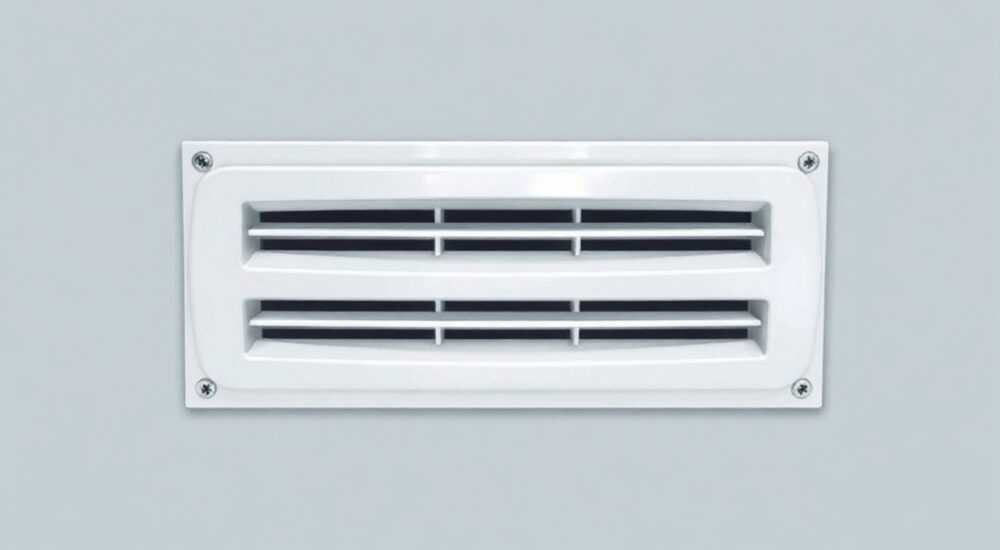

Что такое вентиляционная решетка с фланцем

Вентиляционная решетка с фланцем — это элемент системы вентиляции, предназначенный для закрытия или оформления отверстия воздуховода, при этом имеющий выступающий по периметру борт (фланец), который обеспечивает надежное и герметичное крепление к каналу. Такие решетки широко применяются как в бытовых, так и в промышленных системах вентиляции, поскольку позволяют легко монтировать конструкцию на стену, потолок или внутри канала без дополнительных опор. Фланец может быть круглым или прямоугольным, в зависимости от формы воздуховода, и изготавливается из металла, пластика или алюминия.

Что такое вентиляционная решетка с фланцем

Вентиляционная решетка с фланцем — это функциональный элемент вентиляционной системы, который служит для регулирования потока воздуха, предотвращения попадания посторонних предметов и улучшения внешнего вида воздуховодов. Основное отличие таких решеток — наличие фланца, представляющего собой плоский выступ по всему периметру корпуса. Этот элемент позволяет быстро и надежно зафиксировать решетку на торце воздуховода с помощью саморезов, заклепок или герметика.

Фланец играет роль переходника между воздуховодом и декоративной частью решетки. Он компенсирует возможные неточности при монтаже, обеспечивает плотное прилегание и минимизирует утечки воздуха. Благодаря этому такие решетки особенно популярны при устройстве систем вентиляции в жилых домах, офисах, кафе и производственных помещениях.

Решетки с фланцем могут быть как статическими (с фиксированными ламелями), так и регулируемыми — с возможностью изменения направления или интенсивности воздушного потока. В промышленных условиях часто используются модели с противопожарными клапанами или обратными затворами, которые предотвращают распространение дыма или обратную тягу.

Устройство и конструкция: из чего состоит решетка

Конструктивно вентиляционная решетка с фланцем состоит из нескольких основных частей. Первый — это лицевая панель, которая непосредственно закрывает отверстие и формирует воздушный поток. Она может иметь вертикальные, горизонтальные или радиальные ламели. Второй — внутренняя рама, обеспечивающая жесткость конструкции. Третий — сам фланец, выполненный заодно с рамой или приваренным/прикрученным отдельно.

Форма фланца зависит от типа воздуховода. Для круглых каналов он имеет кольцевую форму, для прямоугольных — соответствует периметру сечения. Ширина фланца обычно составляет от 15 до 40 мм, что достаточно для надежного крепления. Угол загиба фланца может быть прямым или с небольшим отбортованием, что увеличивает его прочность.

Материал изготовления также влияет на конструкцию. Металлические решетки из оцинкованной стали более долговечны и устойчивы к деформациям, тогда как пластиковые легче в монтаже и не подвержены коррозии. Алюминиевые модели — оптимальный выбор для помещений с высокой влажностью, например, в бассейнах или на кухнях ресторанов.

Основные элементы конструкции

• Лицевая решетка — декоративная и функциональная часть, через которую проходит воздух.
• Ламели — направляющие пластины, контролирующие направление потока.
• Фланец — крепежный элемент по периметру, обеспечивающий фиксацию к воздуховоду.
• Монтажные отверстия — просверленные точки в фланце для крепления саморезами.

Виды и разновидности: классификация по форме, материалу и назначению

Вентиляционные решетки с фланцем классифицируются по нескольким признакам: форме, материалу, способу регулировки и области применения. Правильный выбор зависит от типа системы, условий эксплуатации и дизайнерских требований.

По форме различают:

• Круглые — подходят для гибких или жестких спирально-навитых воздуховодов диаметром от 100 до 315 мм.
• Прямоугольные — наиболее распространены, используются в системах с плоскими каналами, размеры варьируются от 100×100 до 600×200 мм.
• Квадратные — частный случай прямоугольных, часто применяются в потолочных системах.

По материалу:

• Оцинкованная сталь — прочная, недорогая, подходит для большинства помещений.
• Алюминий — легкий, устойчивый к коррозии, используется в агрессивных средах.
• Пластик (ABS, ПВХ) — идеален для влажных помещений, не ржавеет, легко моется.

По функционалу:

• Нерегулируемые — ламели зафиксированы, подходят для постоянного притока/вытяжки.
• Регулируемые — угол наклона ламелей можно менять вручную, что позволяет направлять поток.
• С обратным клапаном — предотвращают обратную тягу при отключении вентилятора.
• С фильтром — задерживают пыль, шерсть животных, пух.

Преимущества и недостатки использования

Использование вентиляционных решеток с фланцем имеет ряд существенных преимуществ. Главное — простота и скорость монтажа. Фланец позволяет быстро прикрепить решетку без сложной подгонки. Это особенно важно при ремонте или масштабной установке в многоквартирных домах.

Второе преимущество — герметичность. При правильной установке зазоры между решеткой и воздуховодом минимальны, что снижает потери тепла и повышает эффективность вентиляции. Также фланец помогает скрыть стыки и неровности канала, улучшая эстетику.

Третье — широкий выбор моделей под любые задачи. Есть решения для влажных, запыленных, агрессивных сред. Возможна покраска под цвет интерьера, что делает решетку практически незаметной.

Но есть и недостатки. Например, у пластиковых решеток ниже механическая прочность — они могут треснуть при ударе. У металлических — риск коррозии при длительной эксплуатации в ванной. Также важно правильно подобрать размер: если фланец слишком узкий, крепление будет ненадежным.

Типичные ошибки при выборе

1. Игнорирование размера фланца — приводит к неплотному прилеганию.
2. Выбор пластика в условиях высоких температур — деформация при +60°C и выше.
3. Отсутствие клапана в системах с естественной тягой — обратная тяга зимой.

Как выбрать правильно: ключевые критерии подбора

Выбор вентиляционной решетки с фланцем начинается с анализа условий эксплуатации. Ответьте на три главных вопроса: где будет установка, какой тип воздуховода используется, и какие требования к герметичности и дизайну.

Первый критерий — соответствие размеров. Диаметр круглой решетки должен точно совпадать с диаметром воздуховода. Для прямоугольных — важны оба параметра (ширина и высота). Допускается разница до 2 мм, но лучше точное совпадение.

Второй — материал. В сухих помещениях подойдет оцинковка. В ванных, кухнях, бассейнах — пластик или алюминий. В промышленных цехах — только металл с защитным покрытием.

Третий — функционал. Если вентиляция работает постоянно — подойдет обычная решетка. При периодической работе — стоит рассмотреть модель с обратным клапаном. Для детских комнат или аллергиков — с фильтром грубой очистки.

Четвертый — дизайн. Современные решетки выпускаются в белом, сером, черном цветах, возможна покраска. Некоторые модели имитируют дерево или камень. Для скрытого монтажа существуют встраиваемые варианты, «под потолок».

Монтаж и установка: пошаговая инструкция

Установка решетки с фланцем — процесс, который можно выполнить самостоятельно. Вам понадобятся: саморезы или заклепки, шуруповерт, уровень, герметик (по желанию).

1. Подготовьте место. Очистите торец воздуховода от пыли и грязи. Убедитесь, что он ровный и не деформирован.
2. Примерьте решетку. Наденьте ее на воздуховод, проверьте, насколько плотно она сидит. При необходимости подрежьте фланец (для пластика) или используйте переходник.
3. Зафиксируйте положение. Используя уровень, выставьте решетку строго по горизонтали или вертикали, чтобы ламели были параллельны полу.
4. Просверлите отверстия. Через монтажные отверстия в фланце сделайте отверстия в воздуховоде (для металла — через прокладку).
5. Закрепите решетку. Вкрутите саморезы или поставьте заклепки. Не перетягивайте — можно повредить фланец.
6. Обработайте стык (опционально). Нанесите силиконовый герметик по периметру для дополнительной герметизации.

Обслуживание и уход: как продлить срок службы

Даже самые качественные решетки требуют периодического ухода. Грязь, пыль, жир (особенно на кухне) снижают пропускную способность и портят внешний вид. Рекомендуется проводить чистку не реже одного раза в 3–6 месяцев.

Для очистки:

• Снимите решетку, открутив саморезы.
• Промойте водой с мягким моющим средством.
• Для металлических — можно использовать раствор уксуса для удаления известкового налета.
• Просушите полностью перед установкой.

Проверяйте состояние креплений: со временем саморезы могут ослабнуть. Подтяните их при необходимости. Для решеток с клапаном убедитесь, что створка свободно открывается и закрывается.

Экспертное мнение

Вопросы и ответы

Заключение

Вентиляционная решетка с фланцем — это практичное, долговечное и эстетичное решение для завершения монтажа воздуховодов. Она обеспечивает надежное крепление, герметичность и простоту обслуживания. Правильно подобранная модель улучшает работу всей вентиляционной системы, снижает шум и предотвращает потери тепла.

• Фланец обеспечивает надежное и герметичное соединение с воздуховодом.
• Выбирайте материал и форму решетки под конкретные условия — влажность, температуру, нагрузку.
• Установка проста, но требует точности: используйте уровень и герметик при необходимости.
• Регулярная чистка продлевает срок службы и сохраняет эффективность вентиляции.
• Современные модели с клапанами и фильтрами повышают комфорт и безопасность.
