Что значит решетка вентиляционная с фланцем

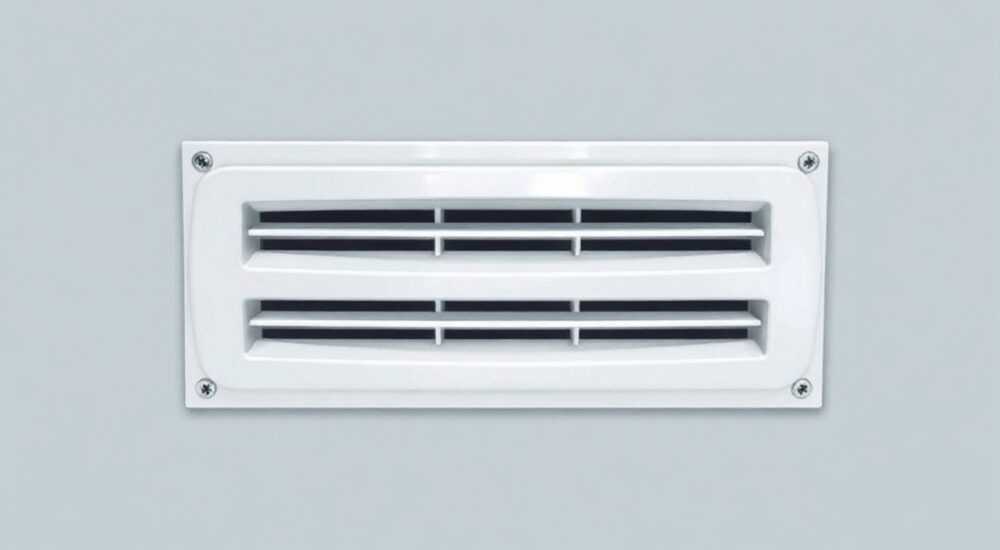

Вентиляционная решётка с фланцем — это элемент системы вентиляции, предназначенный для закрытия отверстия воздуховода и обеспечения равномерного притока или вытяжки воздуха. В отличие от стандартных моделей, такая решётка оснащена фланцем — выступающим обрамлением по периметру, которое упрощает монтаж, усиливает герметичность и позволяет надёжно крепить изделие к стене, потолку или коробу. Это особенно важно в условиях, где требуется точное прилегание, защита от протечек воздуха и эстетичный внешний вид.

Что такое вентиляционная решётка с фланцем: устройство и назначение

Вентиляционная решётка с фланцем — это функциональный элемент, который устанавливается на выходе или входе воздуховода для регулирования потока воздуха и защиты внутренней части системы от пыли, насекомых и механических повреждений. Основное отличие от обычной решётки — наличие фланца, представляющего собой плоское расширенное основание по всему периметру изделия. Этот элемент играет роль опорной площадки, которая плотно прилегает к стене или другой поверхности.

Фланец может быть выполнен из того же материала, что и сама решётка (пластик, металл), и часто имеет отверстия для крепления. Благодаря этому конструкция фиксируется не только за счёт трения внутри канала, но и за счёт болтов, саморезов или дюбелей. Это делает монтаж более надёжным, особенно в условиях высокой влажности, перепадов температур или при использовании в системах принудительной вентиляции с мощными вентиляторами.

Такие решётки используются как на этапе строительства, так и при реконструкции вентиляционных систем. Они обеспечивают аккуратный внешний вид, предотвращают образование щелей и сквозняков, а также позволяют точно совмещать решётку с декоративной отделкой стены — например, с плиткой или штукатуркой.

Как работает решётка с фланцем?

Принцип работы прост: воздух проходит через жалюзи или перфорированную поверхность решётки, а фланец обеспечивает герметичное прилегание к основанию. Жалюзи могут быть неподвижными или регулируемыми — последние позволяют изменять направление и объём воздушного потока.

При установке решётка с фланцем плотно прижимается к поверхности, исключая просачивание воздуха по краям. Это особенно важно в системах приточной вентиляции, где потеря давления снижает эффективность всей системы. В вытяжных системах герметичность предотвращает обратный ход воздуха и попадание запахов из вентканалов обратно в помещение.

• Фланец увеличивает площадь контакта с поверхностью.
• Уменьшает риск деформации при затяжке крепежа.
• Позволяет использовать дополнительные уплотнители (резина, поролон).

Преимущества и недостатки решёток с фланцем

Выбирая между обычной и фланцевой решёткой, важно понимать, какие выгоды и ограничения даёт каждый тип. Решётки с фланцем — это шаг в сторону профессионального монтажа и долговечности системы. Однако они не всегда необходимы в простых бытовых условиях.

Преимущества

• Надёжная фиксация. За счёт крепления через фланец решётка не выпадает даже при вибрации или сильном потоке воздуха.
• Герметичность. Исключаются щели, через которые может происходить утечка воздуха — это критично для систем с рекуперацией тепла.
• Лёгкий монтаж. Особенно при работе с гипсокартоном, кирпичом или бетоном — фланец служит ориентиром и опорой.
• Эстетика. Ровное прилегание и возможность покраски фланца под цвет стены делают решётку почти незаметной.
• Универсальность. Подходит для круглых, прямоугольных и квадратных воздуховодов.

Недостатки

• Больший размер. Фланец выступает за пределы корпуса, что может быть проблемой при ограниченном пространстве.
• Цена выше. Из-за дополнительного металла или пластика стоимость может быть на 15–30% выше, чем у аналогов без фланца.
• Необходимость точного отверстия. При неточном монтаже фланец будет «гулять» или перекашиваться.

Типы и материалы изготовления: как выбрать подходящую

Решётки с фланцем различаются не только по форме, но и по материалу, конструкции и назначению. Правильный выбор зависит от условий эксплуатации, типа вентиляции и требований к дизайну.

По материалу

• Пластик (ПВХ, ABS). Лёгкие, не ржавеют, устойчивы к влаге. Идеальны для ванных комнат, кухонь, квартир. Чаще белого цвета, но есть модели под дерево или металл.
• Алюминий. Прочный, лёгкий, не подвержен коррозии. Часто используется в коммерческих помещениях и системах с рекуперацией.
• Сталь (оцинкованная или нержавеющая). Самые прочные, подходят для промышленных объектов, высоких температур и агрессивных сред.

По конструкции

• С неподвижными жалюзи. Простые, дешёвые, не требуют обслуживания. Направление потока фиксировано.
• С регулируемыми жалюзи. Позволяют менять угол наклона ламелей, направляя воздух в нужную сторону. Удобны в жилых помещениях.
• С обратным клапаном. Предотвращают обратный ход воздуха — актуально для вытяжек на кухне или в ванной.

По форме

• Прямоугольные. Наиболее распространённые, подходят для стандартных коробов 100×200 мм, 200×400 мм и т.д.
• Круглые. Используются с гофрированными или жёсткими трубами диаметром 100, 125, 150 мм.
• Квадратные. Декоративный вариант, встречается реже, но хорошо вписывается в современные интерьеры.

Установка и монтаж: пошаговая инструкция и ошибки

Монтаж решётки с фланцем — процесс, требующий внимательности, но вполне выполнимый своими руками. Главное — соблюдать последовательность и использовать правильный инструмент.

1. Подготовьте отверстие. Оно должно точно соответствовать размеру корпуса решётки. Используйте уровень, чтобы отверстие было ровным.
2. Подключите воздуховод. Закрепите гофру или короб к внутренней части решётки или напрямую к вентканалу.
3. Приложите решётку к стене. Убедитесь, что фланец полностью прилегает, а жалюзи направлены правильно.
4. Зафиксируйте саморезами. Используйте дюбели для бетона или пластиковые втулки для гипсокартона. Затягивайте равномерно, чтобы не перекосить.
5. Заделайте стыки. Для идеального вида используйте силиконовый герметик или акриловую замазку под цвет стены.

Типичные ошибки при монтаже

• Слишком большое отверстие. Фланец не сможет плотно прилегать, появятся щели.
• Недостаточное количество крепёжных точек. Хватит 4 саморезов для стандартной решётки 200×200 мм.
• Игнорирование уплотнителя. В системах с высоким давлением (например, с рекуператором) уплотнитель обязателен.
• Неправильная ориентация жалюзи. Например, направление потока внутрь помещения при вытяжке.

Где применяются такие решётки: от квартиры до производства

Область применения решёток с фланцем чрезвычайно широка. Они используются там, где важны надёжность, герметичность и долговечность.

• Жилые дома и квартиры. На кухне, в ванной, туалете — для вывода воздуха наружу. Особенно актуально при установке бризеров или систем приточной вентиляции.
• Офисы и ТЦ. В системах центральной вентиляции, где требуется точное распределение воздуха и минимизация потерь.
• Производственные помещения. В цехах с высокой влажностью, пылью или агрессивными парами — здесь используются стальные модели с антикоррозийным покрытием.
• Медицинские учреждения. Где важна стерильность и контроль воздушных потоков.
• На фасадах зданий. Наружные приточные решётки с фланцем защищают от осадков и мусора.

В частном домостроении популярны комбинированные решения: внутренняя решётка с фланцем + наружный капюшон. Такая система защищает от ветра, дождя и снега, а также предотвращает обмерзание зимой.

Экспертное мнение

При проектировании вентиляционных систем предпочтение следует отдавать решёткам с фланцем, особенно если речь идёт о системах с механическим побуждением. Они обеспечивают стабильную работу, снижают шум и повышают КПД оборудования. Современные модели сочетают функциональность и дизайн — их можно подобрать под любой интерьер.

Особое внимание стоит уделить совместимости: диаметр или размеры решётки должны точно соответствовать воздуховоду. Использование переходников допустимо, но только качественных и герметичных. Также важно учитывать аэродинамические характеристики — слишком узкие жалюзи создают сопротивление, что нагружает вентилятор.

Для наружных установок рекомендуются модели с защитой от осадков и насекомых. В некоторых случаях целесообразно использовать двойные решётки: наружную — защитную, внутреннюю — декоративную с фланцем.

Вопросы и ответы

Заключение

Решётка вентиляционная с фланцем — это не просто элемент оформления, а важная часть эффективной вентиляционной системы. Она обеспечивает надёжное крепление, герметичность и долговечность, что особенно важно в современных зданиях с высокими требованиями к микроклимату и энергосбережению. Несмотря на более высокую стоимость, такие решётки окупают себя за счёт простоты монтажа, снижения потерь воздуха и улучшения общей производительности системы.

• Фланец обеспечивает прочное и герметичное крепление к поверхности.
• Подходит для жилых, коммерческих и промышленных объектов.
• Требует точной разметки и качественного монтажа.
• Повышает КПД вентиляции, особенно в системах с рекуперацией.
• Доступна в разных материалах и дизайнах — под любой интерьер.
