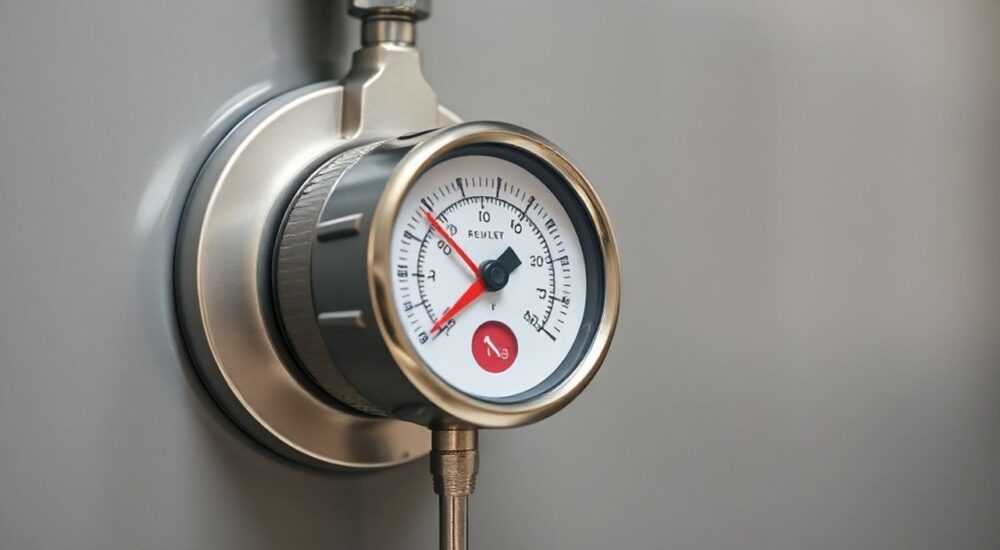

Датчик для газового котла отопления

banner otoplenie zima teplo

Датчик для газового котла отопления — это критически важный элемент системы безопасности и автоматизации, который контролирует параметры работы оборудования и предотвращает аварийные ситуации. Без исправных датчиков эксплуатация современного газового котла невозможна, так как электроника просто не позволит запустить горелку или немедленно отключит подачу газа при обнаружении неисправности.

Выбор и замена датчиков для газового котла должны производиться строго в соответствии с моделью оборудования и рекомендациями производителя. Регулярная проверка работоспособности датчиков температуры, давления и тяги обеспечивает безопасную и экономичную работу системы отопления.

Основные типы датчиков для газовых котлов

Современный газовый котел представляет собой сложный инженерный комплекс, в котором десятки датчиков непрерывно отслеживают состояние системы. Каждый сенсор выполняет свою уникальную функцию, обеспечивая не только комфортное отопление, но и безопасность проживающих в доме людей. Понимание классификации этих устройств помогает правильно диагностировать проблемы и своевременно проводить техническое обслуживание.
Все датчики можно условно разделить на две большие группы: измерительные и защитные. Измерительные устройства собирают информацию о текущих параметрах системы — температуре воды, давлении в контуре, наличии пламени. Эти данные передаются на плату управления, которая принимает решения о включении или выключении горелки, работе циркуляционного насоса и других исполнительных механизмов.
Защитные датчики предназначены для экстренного отключения котла при возникновении опасных ситуаций. К ним относятся датчики тяги, перегрева, утечки газа и давления. Их работа основана на принципе «все или ничего»: при нормальных условиях они пропускают электрический сигнал, а при аварии разрывают цепь, мгновенно останавливая работу оборудования.

Полезно знать: В большинстве современных котлов измерительные и защитные функции могут быть объединены в одном устройстве. Например, датчик температуры одновременно служит защитой от перегрева, отключая котел при превышении критического порога.

Третья категория — это внешние датчики, которые подключаются к котлу опционально. Сюда входят комнатные термостаты, датчики уличной температуры и погодозависимые регуляторы. Они не являются обязательными для базовой работы котла, но существенно повышают энергоэффективность системы и комфорт пользователей.

Классификация по принципу действия

По физическому принципу работы датчики делятся на несколько типов. Терморезистивные устройства изменяют свое электрическое сопротивление в зависимости от температуры. Это наиболее распространенный тип для измерения температуры теплоносителя. Биметаллические датчики используют разницу коэффициентов теплового расширения двух металлов для замыкания или размыкания контактов.
Пьезоэлектрические и ионизационные датчики применяются для контроля наличия пламени. Они генерируют микроамперный ток под воздействием высокой температуры или ионизированных частиц в пламени. Мембранные датчики реагируют на изменение давления жидкости или газа, деформируясь и воздействуя на электрические контакты.

Тип датчика
Измеряемый параметр
Принцип действия
Расположение
NTC-термистор
Температура теплоносителя
Изменение сопротивления
Внутри теплообменника
Датчик тяги
Наличие тяги в дымоходе
Биметаллическая пластина
На дымоходном патрубке
Датчик давления
Давление в системе
Мембранный механизм
На обратном трубопроводе
Ионизационный электрод
Наличие пламени
Ионизация газов
В зоне горения
Прессостат
Давление воздуха/дымовых газов
Мембрана с контактами
В камере сгорания

Датчики температуры: виды и принцип работы

Температурные датчики являются самыми многочисленными и важными элементами системы управления газовым котлом. Они определяют, когда нужно включить горелку для нагрева воды, когда прекратить нагрев и как регулировать мощность оборудования. От точности их показаний напрямую зависит комфорт в доме и расход газа.
Основной датчик температуры теплоносителя (NTC-сенсор) устанавливается непосредственно в теплообменник или на выходной патрубок горячей воды. Он представляет собой терморезистор с отрицательным температурным коэффициентом: при повышении температуры его сопротивление падает, а при охлаждении — растет. Плата управления постоянно измеряет это сопротивление и пересчитывает его в градусы Цельсия.

Датчик температуры ГВС и отопления

В двухконтурных котлах обычно установлены два отдельных температурных датчика: один для контура отопления, другой для контура горячего водоснабжения. Датчик ГВС работает в более агрессивных условиях, так как через него проходит водопроводная вода с возможным содержанием примесей и кислорода. Поэтому он чаще выходит из строя и требует периодической замены.
Датчик температуры отопления контролирует температуру воды, циркулирующей по радиаторам или теплым полам. Его показания используются для модуляции мощности горелки: чем ближе температура к заданному значению, тем меньше интенсивность пламени. Это позволяет избежать частых включений-выключений котла и продлить срок службы оборудования.

«Точность измерения температуры современным NTC-датчиком составляет ±0,5°C. Однако со временем из-за накипи и коррозии погрешность может увеличиваться до 3–5°C, что приводит к дискомфорту и перерасходу топлива.» — Сервисный инженер

Внешние температурные датчики

Комнатный термостат измеряет температуру воздуха в жилом помещении и передает сигнал котлу на включение или выключение. Это гораздо более эффективный способ управления отоплением, чем ориентация только на температуру теплоносителя. Ведь одно и то же значение температуры воды может давать разный результат в зависимости от погоды на улице и теплопотерь дома.
Датчик уличной температуры устанавливается снаружи здания и позволяет реализовать погодозависимое управление. Котел автоматически корректирует температуру теплоносителя в зависимости от внешних условий: в сильный мороз нагревает воду сильнее, а в оттепель — снижает температуру. Это обеспечивает стабильный комфорт и экономию газа до 15–20%.

Датчики безопасности: защита от опасных ситуаций

Газовое оборудование потенциально опасно, поэтому система безопасности котла включает множество датчиков, предотвращающих возникновение чрезвычайных ситуаций. Эти устройства работают независимо от основной электроники и часто имеют механическую природу, что повышает их надежность. Отказ любого из защитных датчиков делает эксплуатацию котла недопустимой.

Датчик тяги и прессостат

Датчик тяги (термореле) устанавливается на дымоходном патрубке атмосферных котлов с открытой камерой сгорания. Он контролирует температуру дымовых газов: если тяга исчезает или уменьшается, горячие газы начинают нагревать корпус датчика. При достижении критической температуры (обычно 70–80°C) биметаллическая пластина размыкает контакты, и котел отключается.
В турбированных котлах с закрытой камерой сгорания вместо датчика тяги используется прессостат дифференциального давления. Он сравнивает давление в камере сгорания с атмосферным давлением. Если вентилятор неисправен или дымоход засорен, разница давлений меняется, и прессостат разрывает цепь, блокируя запуск горелки.

Полезно знать: Датчик тяги может срабатывать ложно при сильном ветре, создающем обратную тягу в дымоходе. В таких случаях рекомендуется установка дефлектора или стабилизатора тяги.

Датчик наличия пламени

Контроль пламени осуществляется двумя основными способами: ионизационным и термоэлектрическим. Ионизационный метод используется в большинстве современных котлов. Специальный электрод располагается в зоне горения и подает на себя небольшое напряжение. Пламя является проводником электричества благодаря ионизированным частицам, и ток протекает через него. Если пламя гаснет, ток прекращается, и газовый клапан закрывается.
Термоэлектрический метод основан на эффекте Зеебека: термопара, нагреваемая пламенем, генерирует микроток, который удерживает открытый газовый клапан. При отсутствии пламени термопара остывает, ток исчезает, и клапан под действием пружины закрывается. Этот метод менее точен, но абсолютно независим от электричества, поэтому часто используется как резервная система.

Датчик давления воды и гидростат

Датчик давления (прессостат системы отопления) контролирует наличие воды в контуре и ее давление. Если давление падает ниже минимального порога (обычно 0,5–0,8 бара), датчик размыкает цепь и не дает котлу включиться. Это защищает теплообменник от работы «на сухую» и последующего перегрева и разрушения.
Гидростат также может выполнять функцию защиты от повышенного давления. Если давление в системе превышает 3 бара, срабатывает предохранительный клапан, сбрасывая излишки воды. Некоторые продвинутые модели датчиков передают информацию о давлении на дисплей котла, позволяя пользователю контролировать состояние системы.

Датчик перегрева

Датчик перегрева (аварийный термостат) устанавливается на теплообменник и срабатывает при достижении критической температуры теплоносителя (обычно 95–100°C). В отличие от рабочего термостата, который регулирует температуру в нормальном диапазоне, аварийный датчик имеет фиксированную уставку и требует ручного сброса после срабатывания.
Причины срабатывания датчика перегрева могут быть различными: засорение теплообменника накипью, неисправность циркуляционного насоса, закрытые радиаторные краны или воздушные пробки в системе. После устранения причины необходимо нажать кнопку сброса на корпусе датчика или перезапустить котел.

Как выбрать и заменить датчик самостоятельно

Замена датчика газового котла — процедура, которую можно выполнить самостоятельно при наличии базовых навыков работы с инструментами и понимания устройства оборудования. Однако важно помнить, что газовое оборудование требует осторожности, и при неуверенности в своих силах лучше обратиться к сертифицированному специалисту.

Шаги по замене датчика температуры

  1. Отключите котел от электросети и перекройте подачу газа. Дождитесь полного остывания теплообменника.
  2. Слейте воду из контура отопления или локально из зоны установки датчика, если конструкция позволяет.
  3. Аккуратно снимите старый датчик, открутив его ключом. Обратите внимание на глубину погружения и наличие уплотнительных прокладок.
  4. Установите новый датчик той же модели и specifications. Используйте новую медную или графитовую прокладку для герметизации.
  5. Подключите электрические разъемы, соблюдая полярность если она указана. Убедитесь в надежности контакта.
  6. Заполните систему водой, стравите воздух и проверьте отсутствие протечек в месте установки датчика.
  7. Включите котел и проверьте корректность показаний температуры на дисплее.
Полезно знать: Перед покупкой нового датчика обязательно запишите модель котла и артикул старого датчика. Даже визуально похожие сенсоры могут иметь разные характеристики сопротивления и не подойти к вашей плате управления.

Критерии выбора датчика

При выборе датчика ключевыми параметрами являются номинальное сопротивление при 25°C (для NTC-термисторов обычно 10 кОм, 12 кОм или 100 кОм), температурный диапазон работы и тип разъема. Универсальные датчики существуют, но они требуют настройки параметров в меню котла, что доступно не во всех моделях.
Для датчиков безопасности важно соответствие по типу контактов (нормально замкнутые или нормально разомкнутые) и температуре срабатывания. Установка датчика с неправильной температурой отключения может привести либо к частым ложным срабатываниям, либо к отсутствию защиты при реальной опасности.

Параметр
Важность
Что проверить
Сопротивление (кОм)
Критично
Должно совпадать с оригиналом
Температура срабатывания
Критично
Для защитных датчиков строго по спецификации
Тип резьбы
Высокая
M10, M12, G1/2 и другие стандарты
Длина провода
Средняя
Должна хватать до разъема платы
Герметичность корпуса
Высокая
IP67 и выше для влажных зон

Типичные неисправности и методы диагностики

Неисправности датчиков составляют значительную часть всех обращений в сервисные службы по ремонту газовых котлов. Многие проблемы можно диагностировать самостоятельно, используя мультиметр и базовые знания об устройстве оборудования. Понимание симптомов помогает быстро определить причину сбоя и принять решение о ремонте или замене.

Коды ошибок и их расшифровка

Современные котлы выводят коды ошибок на дисплей при обнаружении проблем с датчиками. Хотя кодировка различается у разных производителей, некоторые закономерности прослеживаются. Ошибки, связанные с датчиком температуры, часто обозначаются буквой E или F с цифрами 10–30. Проблемы с датчиком тяги или пламени обычно имеют коды в диапазоне 40–60.
Важно понимать, что код ошибки указывает не всегда на неисправность самого датчика. Проблема может быть в обрыве провода, окислении контактов, неисправности платы управления или реальных изменениях параметров системы. Поэтому диагностика должна включать проверку всей цепи, а не только замену сенсора.

Проверка датчика мультиметром

Для проверки NTC-термистора необходимо измерить его сопротивление при комнатной температуре и сравнить с табличными значениями. Например, датчик с номиналом 10 кОм при 25°C должен показывать сопротивление около 10 000 Ом. При нагреве датчика в руке сопротивление должно плавно уменьшаться. Резкие скачки или бесконечное сопротивление указывают на неисправность.
Контактные датчики (термореле, прессостаты) проверяются на целостность цепи в рабочем состоянии. Исправный нормально замкнутый датчик должен показывать нулевое сопротивление. При имитации аварийной ситуации (нагреве для термореле или создании разрежения для прессостата) контакты должны размыкаться, и сопротивление становиться бесконечным.

«Частая ошибка домашних мастеров — замена датчика без проверки проводки. Окисленные контакты в разъеме или перебитый провод дают те же симптомы, что и неисправный сенсор. Всегда проверяйте целостность цепи от датчика до платы управления.» — Технический специалист

Ложные срабатывания датчиков

Ложные срабатывания защитных датчиков — распространенная проблема, особенно в старых системах. Датчик тяги может отключать котел из-за сквозняков в помещении или неправильной установки дымохода. Датчик давления срабатывает при небольших колебаниях давления, вызванных расширением воды при нагреве.
Решение проблемы ложных срабатываний требует анализа условий эксплуатации. Возможно, потребуется установка стабилизатора тяги, расширение расширительного бака или настройка чувствительности датчика (если это предусмотрено конструкцией). Замена датчика на более чувствительный только усугубит проблему.

Рекомендации по обслуживанию и профилактике

Регулярное техническое обслуживание газового котла включает проверку работоспособности всех датчиков безопасности. Это не только требование производителей и газовых служб, но и залог долгой и безопасной работы оборудования. Профилактические меры позволяют выявить проблемы на ранней стадии и избежать дорогостоящего ремонта.

Ежегодное обслуживание

Раз в год перед началом отопительного сезона рекомендуется проводить комплексную проверку котла. Специалист должен очистить датчики от накипи и загрязнений, проверить плотность электрических соединений, протестировать срабатывание защитных устройств. Особое внимание уделяется датчику тяги и ионизационному электроду, так как их загрязнение сажей приводит к нестабильной работе.
Пользователь может самостоятельно проверять давление в системе по манометру и визуально осматривать датчики на предмет протечек или повреждений изоляции проводов. При обнаружении следов влаги в местах подключения датчиков необходимо срочно вызывать мастера, так как это может привести к короткому замыканию и выходу из строя платы управления.

Продление срока службы датчиков

Для продления срока службы температурных датчиков важно поддерживать качество теплоносителя. Жесткая вода способствует образованию накипи на поверхности сенсора, что ухудшает теплопередачу и искажает показания. Установка магнитного или полифосфатного фильтра перед котлом значительно снижает скорость загрязнения.
Датчики, работающие в зоне высоких температур (ионизационный электрод, термопара), подвержены термической деградации. Их ресурс обычно составляет 3–5 лет, после чего требуется профилактическая замена даже при отсутствии явных признаков неисправности. Игнорирование этого требования может привести к внезапному отказу в разгар отопительного сезона.

Полезно знать: Не используйте абразивные чистящие средства для очистки датчиков. Для удаления накипи применяйте специальные химические составы или мягкую щетку. Механическое повреждение защитного покрытия термистора необратимо выводит его из строя.

Модернизация системы датчиков

Владельцы старых котлов могут рассмотреть возможность модернизации системы контроля. Установка внешнего комнатного термостата с беспроводной связью позволяет более точно управлять температурой в помещениях. Подключение датчика утечки газа с электромагнитным клапаном добавляет дополнительный уровень безопасности, особенно если котел расположен в жилом помещении.
Современные умные термостаты интегрируются с системами домашней автоматизации и позволяют удаленно контролировать работу котла через смартфон. Они анализируют данные с внутренних датчиков котла и внешних сенсоров, оптимизируя режимы работы для максимальной экономии энергии. Такая модернизация окупается за 1–2 отопительных сезона за счет снижения расхода газа.

Вопросы и ответы

Можно ли использовать универсальный датчик вместо оригинального?
Да, но только если его характеристики (сопротивление, температурный диапазон, тип разъема) полностью совпадают с оригиналом. Универсальные датчики часто требуют перенастройки параметров в меню котла, что возможно не во всех моделях. Использование неподходящего датчика приведет к неверным показаниям температуры и некорректной работе оборудования.
Почему котел показывает ошибку датчика после замены?
Наиболее вероятные причины: неправильное подключение разъемов, несоответствие характеристик нового датчика, повреждение проводки при замене или необходимость сброса ошибки в памяти платы управления. Проверьте полярность подключения, убедитесь в надежности контакта и выполните перезагрузку котла. Если ошибка сохраняется, проверьте сопротивление датчика мультиметром.
Как часто нужно менять датчики газового котла?
Температурные датчики (NTC) при нормальных условиях служат 5–7 лет. Датчики безопасности (тяги, давления) — 7–10 лет. Ионизационные электроды и термопары требуют замены каждые 3–5 лет из-за термической деградации. Профилактическая замена рекомендуется при ежегодном обслуживании, если датчик работает на пределе ресурса.
Влияет ли качество воды на работу датчиков?
Да, жесткая вода с высоким содержанием солей кальция и магния приводит к быстрому образованию накипи на поверхности температурных датчиков. Слой накипи толщиной всего 1 мм ухудшает теплопередачу на 10–15%, что вызывает искажение показаний и задержки в реакции котла. Рекомендуется использовать умягченную воду или специальные ингибиторы накипи.
Что делать, если сработал датчик перегрева?
Сначала необходимо выяснить и устранить причину перегрева: проверить работу циркуляционного насоса, удалить воздушные пробки из системы, убедиться в открытости радиаторных кранов. После охлаждения котла нажмите кнопку сброса на датчике перегрева (если она есть) или перезапустите котел. Если датчик срабатывает повторно, вызовите специалиста для диагностики теплообменника и системы отопления.

Заключение

Датчики газового котла отопления — это не просто технические детали, а ключевые элементы, обеспечивающие безопасность, эффективность и комфорт работы системы отопления. Правильный выбор, своевременная замена и регулярное обслуживание этих устройств позволяют избежать аварийных ситуаций, снизить расход газа и продлить срок службы оборудования. Понимание принципов работы различных типов датчиков дает владельцу котла возможность грамотно диагностировать простые неисправности и принимать обоснованные решения о необходимости профессионального ремонта.
Инвестиции в качественные оригинальные датчики и их профессиональную установку окупаются многократно за счет бесперебойной работы котла и отсутствия дорогостоящих поломок. Не экономьте на элементах безопасности: дешевые аналоги неизвестных производителей могут не обеспечить требуемой точности и надежности, поставив под угрозу ваше имущество и здоровье. Помните, что газовое оборудование не терпит компромиссов в вопросах качества комплектующих и квалификации обслуживающего персонала.

  • Регулярно проверяйте работоспособность всех датчиков безопасности перед отопительным сезоном.
  • Используйте только оригинальные датчики или аналоги с идентичными характеристиками.
  • Поддерживайте качество теплоносителя для продления срока службы температурных сенсоров.
  • При частых ложных срабатываниях ищите причину в условиях эксплуатации, а не меняйте датчики.
  • Доверяйте сложные диагностические работы сертифицированным специалистам газовых служб.
