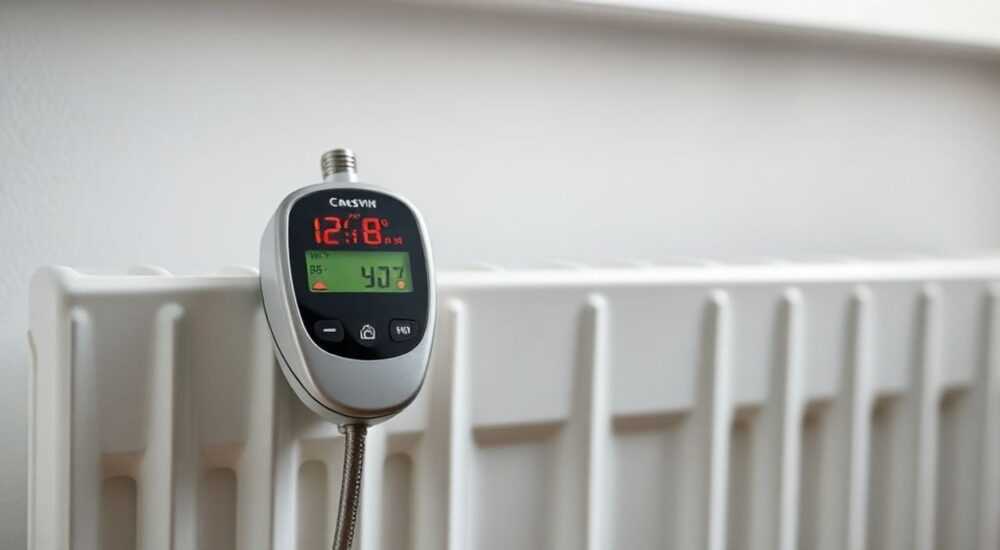

Датчик температуры батареи отопления

Датчик температуры батареи отопления — это устройство, контролирующее нагрев радиатора в системе центрального или индивидуального отопления. Его основная задача — обеспечить комфортную температуру в помещении и снизить энергопотребление за счёт автоматического регулирования подачи теплоносителя. Современные датчики работают в паре с термостатическими головками или умными системами управления климатом, позволяя точно поддерживать заданный микроклимат.

Системы отопления в городских квартирах и частных домах всё чаще оснащаются элементами автоматизации. Одним из ключевых компонентов такой автоматизации является датчик температуры радиатора — устройство, которое позволяет управлять нагревом батареи в зависимости от условий в помещении. Это особенно важно в условиях переменчивого климата, когда ночью может быть холодно, а днём — тепло из-за солнечного света. Без автоматики жильцы либо переплачивают за лишнее тепло, либо страдают от холода или духоты.

Рынок предлагает широкий выбор решений: от простых механических термоголовок до беспроводных цифровых датчиков с Wi-Fi и управлением через смартфон. Однако не все пользователи понимают, как работает датчик, чем отличаются модели, и какие критерии важны при выборе. В этой статье мы разберём принцип действия, типы датчиков, особенности монтажа, ошибки эксплуатации и покажем, как правильно использовать эти устройства для комфорта и экономии.

Принцип работы датчика температуры батареи

Датчик температуры радиатора отопления — это часть системы регулирования теплоснабжения, которая реагирует на изменения температуры воздуха в помещении или поверхности батареи. Он взаимодействует с термостатическим клапаном, перекрывая или открывая поток теплоносителя (воды) в радиатор. Когда температура достигает заданного уровня, датчик подаёт сигнал на закрытие клапана, предотвращая перегрев.

В основе работы лежит один из двух принципов: механический или электронный. Механические датчики используют термочувствительный элемент (сильфон), который расширяется при нагреве и давит на шток клапана. Электронные модели оснащены цифровыми сенсорами и микропроцессорами, которые анализируют данные и управляют клапаном с высокой точностью.

Система работает циклически: после охлаждения помещения датчик фиксирует падение температуры и снова открывает доступ к теплоносителю. Такой подход позволяет поддерживать стабильный микроклимат без постоянного вмешательства человека. Особенно эффективны такие решения в спальнях, детских и на кухне, где требования к температуре различаются.

Где устанавливается датчик?

• На термоголовке — стандартное место: датчик встроен в корпус термостатической головки, установленной на клапане радиатора.
• Выносной сенсор — используется в продвинутых системах. Датчик монтируется на стене в зоне свободной циркуляции воздуха, что повышает точность измерений.
• Внутри радиатора — редко, только в специализированных системах с контактными датчиками.

Правильное расположение критически важно. Например, если датчик находится под воздействием солнечных лучей или теплового излучения от бытовой техники, он может «думать», что в комнате жарко, и преждевременно перекрыть подачу тепла.

Основные виды датчиков температуры для радиаторов

Современные датчики можно классифицировать по нескольким признакам: принципу действия, способу установки, наличию дополнительных функций. Понимание различий поможет выбрать оптимальное решение под конкретные условия — будь то квартира в многоэтажке или загородный дом.

Механические датчики

Это самый распространённый и бюджетный вариант. Работает за счёт термочувствительного элемента, заполненного газом или жидкостью. При нагреве среда расширяется, воздействуя на шток клапана. Преимущества — простота, надёжность, не требует питания.

Недостатки: невысокая точность (±1–2 °C), отсутствие программирования, зависимость от положения головки. Также чувствителен к сквознякам и локальным источникам тепла.

Электронные датчики

Цифровые устройства с ЖК-дисплеем и кнопочным управлением. Позволяют выставить точную температуру (например, 21,5 °C) и часто имеют функцию программирования (суточные/недельные режимы). Питаются от батареек, срок службы — до 2 лет.

Особенность: возможность интеграции с системами «умный дом» через Bluetooth или Wi-Fi. Некоторые модели поддерживают удалённое управление через мобильное приложение.

Беспроводные и умные датчики

Это новое поколение устройств, работающих в составе комплексных систем климат-контроля. Датчики передают данные на центральный контроллер, который анализирует информацию с нескольких комнат и корректирует работу котла или отдельных радиаторов.

Пример: система Danfoss Link или Bosch EasyControl. Они позволяют создавать зональное отопление, включать обогрев перед приходом домой или отключать его в отсутствие людей.

Как выбрать датчик: ключевые критерии

Выбор датчика зависит от типа отопления, бюджета, уровня автоматизации и личных предпочтений. Ниже — основные параметры, на которые стоит обратить внимание.

Совместимость с клапаном

Не все термоголовки подходят к любым клапанам. Наиболее распространённые стандарты — M30×1,5 и Danfoss RA. Перед покупкой проверьте маркировку на существующем клапане. Если планируете замену всей системы, выбирайте унифицированные компоненты.

Тип регулирования

• Помещение — датчик реагирует на температуру воздуха в комнате. Оптимально для большинства случаев.
• Поверхность — измеряет нагрев самой батареи. Используется редко, например, при защите от замерзания.
• Выносной сенсор — обеспечивает наибольшую точность, так как расположен в зоне комфорта.

Функции программирования

Модели с суточным или недельным таймером позволяют задавать разные температурные режимы в зависимости от времени суток. Например, ночью — 19 °C, утром — 22 °C, днём — 18 °C. Это даёт экономию до 27% по данным исследований Fraunhofer ISE.

Интерфейс и удобство

Обратите внимание на:

• Подсветку дисплея;
• Угол обзора экрана;
• Интуитивность меню;
• Возможность блокировки от детей.

Установка и настройка: пошаговая инструкция

Монтаж датчика — процесс, который можно выполнить самостоятельно, особенно если речь идёт о замене термоголовки на уже установленном клапане.

1. Отключите подачу теплоносителя. Закройте байпас или перекройте стояк (в многоквартирном доме согласуйте с управляющей компанией).
2. Слейте воду из радиатора. Откройте кран Маевского, чтобы сбросить давление.
3. Снимите старую головку. Ослабьте фиксирующий винт или снимите колпачок.
4. Установите новую термоголовку. Наденьте её на шток клапана и зафиксируйте.
5. Проверьте герметичность. Включите подачу, убедитесь, что нет течи.
6. Настройте температуру. Выставьте желаемый режим (например, 20 °C).

Для электронных моделей потребуется дополнительно:

• Вставить батарейки;
• Пройти первоначальную настройку (язык, время, дату);
• Подключить к приложению (если есть Wi-Fi).

Расположение датчика: правила

• Устанавливайте на уровне глаз (1,5–1,7 м от пола).
• Не закрывайте шторами, мебелью или декором.
• Избегайте мест рядом с обогревателями, холодильниками, окнами.
• Для выносных сенсоров — выбирайте центр комнаты или зону отдыха.

Типичные ошибки при использовании датчиков

Несмотря на простоту, пользователи часто допускают ошибки, сводящие на нет всю пользу от установки датчиков.

Неправильная установка

Частая ошибка — монтаж термоголовки вниз или горизонтально. Это нарушает циркуляцию воздуха вокруг сенсора и приводит к ложным срабатываниям. Все инструкции указывают: головка должна быть строго горизонтальной, а сенсор — направлен в комнату.

Закрытие шторами

Если датчик оказывается за плотной портьерой, он будет «чувствовать» более высокую температуру и преждевременно перекрывать радиатор. В результате в комнате становится прохладно, а система «думает», что всё в порядке.

Отсутствие балансировки системы

Даже при наличии датчиков на всех радиаторах система может работать неэффективно, если не выполнена гидравлическая балансировка. Ближние к котлу батареи перегреваются, дальние — остаются холодными. Решение — установка балансировочных клапанов и настройка потоков.

Интегрированные решения и технологии «умного дома»

Современные системы отопления всё чаще становятся частью экосистемы «умного дома». Датчики температуры интегрируются с котлами, вентиляцией, кондиционерами и системами управления.

Например, при достижении температуры 24 °C система может не только перекрыть радиатор, но и включить вентиляцию для проветривания. Или, используя данные с датчиков влажности, предотвратить образование конденсата на окнах.

Популярные платформы:

• Google Home и Amazon Alexa — голосовое управление;
• Apple HomeKit — для пользователей экосистемы Apple;
• Yandex Smart Home — поддержка российских брендов.

Такие системы позволяют создавать сценарии: «Утро» — повышение температуры в ванной; «Отпуск» — переход в экономичный режим; «Сон» — снижение тепла в спальне.

Экспертное мнение

По его словам, инвестиции в качественные датчики и термостаты окупаются за 2–3 отопительных сезона за счёт экономии газа или электричества. Кроме того, такие системы увеличивают срок службы котла, снижая количество циклов включения-выключения.

Часто задаваемые вопросы

Заключение

Датчик температуры батареи отопления — это не просто элемент комфорта, а инструмент управления энергопотреблением и микроклиматом. Правильно выбранный и установленный датчик позволяет поддерживать в доме идеальную температуру, избавляет от необходимости постоянно регулировать краны и снижает расходы на отопление.

Сегодня рынок предлагает решения на любой вкус и бюджет — от простых механических моделей до полноценных систем «умного дома». Главное — учитывать особенности своей системы отопления, правильно установить оборудование и избегать типичных ошибок.

• Датчик температуры регулирует подачу теплоносителя, обеспечивая стабильный микроклимат.
• Электронные и умные модели обеспечивают точность и экономию до 30% энергии.
• Установка требует соблюдения правил размещения и совместимости с клапанами.
• Интеграция с «умным домом» открывает возможности для создания интеллектуальных сценариев.
• Окупаемость системы — от 2 до 5 лет, в зависимости от объёма модернизации.
