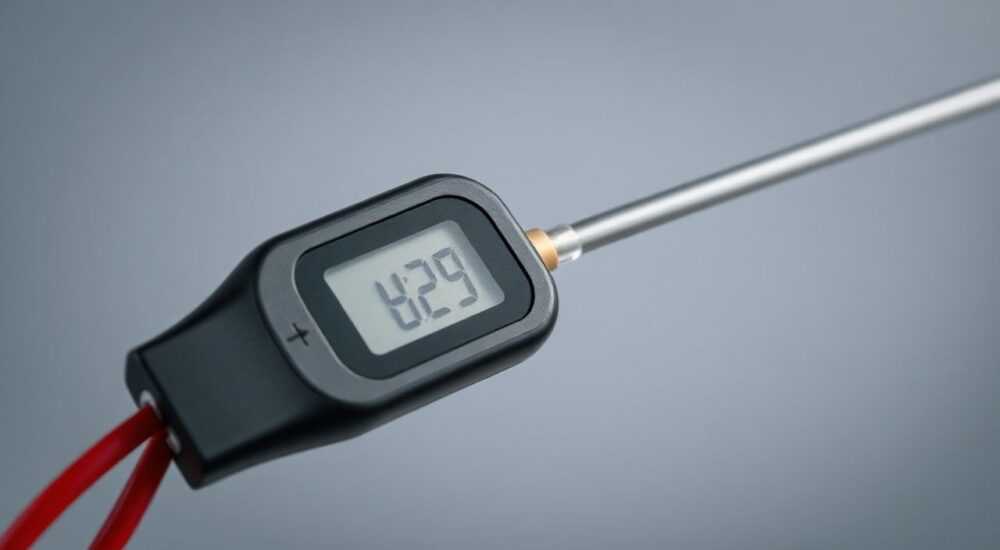

Датчик температуры на греющий кабель

Датчик температуры на греющий кабель — это ключевой элемент систем обогрева, обеспечивающий точный контроль за нагревом и позволяющий избежать перегрева, перерасхода энергии и выхода оборудования из строя. Он работает в паре с терморегулятором, реагируя на изменения температуры окружающей среды или поверхности, и автоматически включает или отключает нагрев. Правильный выбор и установка датчика напрямую влияют на эффективность, безопасность и долговечность всей системы.

Системы обогрева на основе греющих кабелей широко применяются в быту и промышленности: от защиты труб от замерзания до поддержания комфортной температуры в теплых полах. Однако без контроля за температурой такие системы могут работать неэффективно — расходовать лишнюю электроэнергию, перегревать поверхности или, наоборот, не обеспечивать достаточный прогрев. Именно здесь на помощь приходит датчик температуры, превращая пассивную систему в умную, адаптивную и экономичную.

В современных решениях датчики интегрируются в терморегуляторы, образуя единый контур управления. Они бывают контактными и выносными, цифровыми и аналоговыми, с разной степенью защиты и диапазоном измерений. Некоторые модели оснащены функциями самодиагностики, что особенно важно в условиях экстремальных температур или агрессивных сред. В этой статье мы подробно разберём принцип работы, типы, способы подключения, ошибки монтажа и лучшие практики использования датчиков температуры в системах с греющими кабелями.

Принцип работы датчика температуры

Датчик температуры — это устройство, преобразующее изменение температуры в электрический сигнал, который интерпретируется терморегулятором. При достижении заданного порога термостат либо включает, либо отключает подачу питания на греющий кабель. Это позволяет поддерживать стабильную температуру в контролируемой зоне без постоянного участия человека.

Наиболее распространены резистивные датчики, сопротивление которых меняется в зависимости от температуры. К ним относятся термисторы (NTC/PTC) и платиновые датчики (например, Pt100). NTC-термисторы уменьшают сопротивление при нагреве, что делает их чувствительными и недорогими. Pt100 отличаются высокой точностью и стабильностью, но стоят дороже. Выбор зависит от требований к точности и бюджета проекта.

Работа системы основана на обратной связи: датчик постоянно «следит» за температурой, передавая данные в терморегулятор. Если температура падает ниже установленного значения — система включается; если достигает верхнего предела — отключается. Такой цикл повторяется автоматически, обеспечивая стабильный режим обогрева.

Как взаимодействует датчик с терморегулятором

Терморегулятор — «мозг» системы. Он получает сигнал от датчика, сравнивает его с заданным значением и принимает решение о включении или отключении нагрузки. Современные модели поддерживают PID-регулирование, что позволяет минимизировать колебания температуры и добиться плавного управления.

Некоторые терморегуляторы имеют два входа: один для датчика воздуха, другой — для датчика поверхности. Например, в тёплых полах можно задать ограничение по температуре пола (не выше 28 °C), но при этом ориентироваться на температуру в помещении. Это повышает комфорт и безопасность, особенно в детских комнатах или помещениях с деревянным покрытием.

Типы датчиков для греющих кабелей

Выбор датчика зависит от условий эксплуатации, типа обогреваемого объекта и требований к точности. Существует несколько классификаций: по принципу действия, конструкции, месту установки и степени защиты.

• Контактные датчики — устанавливаются непосредственно на поверхность (трубу, пол, ёмкость) и измеряют её температуру. Наиболее точны для локального контроля.
• Выносные датчики — размещаются в удалённой зоне, например, внутри трубы или в грунте. Используются при невозможности монтажа на поверхности.
• Воздушные датчики — измеряют температуру окружающего воздуха. Применяются в системах обогрева помещений или вентиляционных каналов.

По конструкции различают:

• Линейные датчики — длинные провода с чувствительным элементом по всей длине. Реагируют на перегрев на любом участке (например, в системах защиты от локального перегрева).
• Точечные датчики — измеряют температуру в одной конкретной точке. Более доступны и просты в установке.

Сравнение популярных типов датчиков

Цифровые датчики, такие как DS18B20, набирают популярность благодаря возможности подключения по шине 1-Wire и интеграции в умные системы управления. Они позволяют подключать несколько датчиков к одному контроллеру, что удобно для крупных объектов.

Как выбрать датчик: ключевые критерии

Правильный выбор датчика зависит от нескольких факторов. Первое — это назначение системы: нужен ли контроль за температурой поверхности, воздуха или жидкости? Второе — условия эксплуатации: влажность, механические нагрузки, химическая агрессивность среды.

Обратите внимание на следующие параметры:

• Диапазон измерений — должен покрывать минимальные и максимальные температуры в месте установки.
• Степень защиты (IP) — для улицы и влажных помещений требуется минимум IP67, лучше — IP68.
• Длина кабеля — слишком короткий кабель затруднит монтаж, слишком длинный — увеличит риск повреждения.
• Совместимость с терморегулятором — уточняйте тип сигнала (аналоговый, цифровой) и сопротивление.

Для систем обогрева труб в частном доме подойдёт NTC-датчик с корпусом из нержавеющей стали и кабелем 2–3 метра. В промышленных условиях предпочтительны Pt100 или термопары с защитной гильзой.

Чек-лист выбора датчика

1. Определите тип контролируемой температуры (поверхность, воздух, жидкость).
2. Уточните температурный диапазон эксплуатации.
3. Проверьте требования к влагозащите и механической прочности.
4. Подберите длину кабеля с запасом 10–15%.
5. Убедитесь в совместимости с терморегулятором (тип, сопротивление, протокол).

Монтаж и подключение: пошаговая инструкция

Правильная установка датчика — залог точных измерений и долгой службы. Ошибки на этом этапе могут привести к ложным срабатываниям, перегреву или некорректной работе системы.

Пошаговая инструкция по монтажу

1. Выберите место установки — на участке, наиболее точно отражающем температуру всей зоны обогрева. Избегайте мест возле источников тепла или холода.
2. Закрепите датчик — используйте термопасту и хомуты для плотного контакта с поверхностью. Не допускайте провисания кабеля.
3. Проложите кабель к терморегулятору — избегайте пересечения с силовыми кабелями. При необходимости используйте экран.
4. Подключите к терморегулятору — соблюдайте полярность (если есть) и закрепите клеммы.
5. Проверьте работу — включите систему, понаблюдайте за показаниями и реакцией на изменение температуры.

Для тёплых полов датчик укладывается в гофрированную трубку, вмонтированную в стяжку. Это позволяет при необходимости извлечь его для ремонта или замены.

Распространённые ошибки и как их избежать

Даже качественный датчик может работать некорректно из-за ошибок монтажа или проектирования. Вот самые частые проблемы:

• Неправильное расположение — датчик установлен в тёплой зоне (рядом с радиатором) или в холодном сквозняке. Решение: выбирайте нейтральное место, репрезентативное для всей зоны.
• Плохой контакт с поверхностью — датчик болтается или прилегает неплотно. Решение: используйте термопасту и надёжные крепления.
• Повреждение кабеля — перегиб, раздавливание или попадание влаги. Решение: прокладывайте кабель аккуратно, используйте защитные рукава.
• Несовместимость с терморегулятором — например, подключение Pt100 к входу для NTC. Решение: сверяйтесь с технической документацией.

Пример из практики

В одном из коттеджей система тёплого пола отключалась слишком рано. Причиной оказалось то, что датчик был установлен рядом с внешней стеной — он быстрее остывал, чем сам пол. После переноса в центр помещения работа системы нормализовалась.

Примеры применения в разных системах

Датчики температуры используются в самых разных сферах. Рассмотрим типовые сценарии:

Тёплый пол в квартире

Используется точечный NTC-датчик в гофротрубке, уложенный в стяжку. Терморегулятор отслеживает температуру пола и поддерживает её в диапазоне 24–28 °C. Дополнительно может быть подключён датчик воздуха для комфорта.

Защита труб от замерзания

Датчик крепится к трубе в самой холодной зоне (например, на чердаке). Система включается при температуре ниже +5 °C и отключается при +10 °C. Это предотвращает как замерзание, так и перегрев.

Промышленные ёмкости и резервуары

Здесь применяются датчики с высокой точностью (Pt100) и защитой IP68. Часто используется несколько датчиков по высоте ёмкости для контроля температурного градиента.

Антиобледенение кровли

Комбинированные датчики влажности и температуры включают обогрев только при наличии снега/льда и температуре около 0 °C. Это экономит до 70% электроэнергии по сравнению с круглосуточной работой.

Экспертное мнение

Современные тенденции — это интеграция в «умный дом», использование беспроводных датчиков и облачных платформ для анализа данных. Однако для большинства бытовых задач достаточно простого и надёжного аналогового решения.

Вопросы и ответы

Заключение

Датчик температуры на греющий кабель — не просто дополнительный элемент, а необходимое звено для эффективной, безопасной и экономичной работы системы обогрева. От его правильного выбора и монтажа зависят энергопотребление, комфорт и срок службы всего оборудования.

Современные технологии предлагают широкий выбор решений — от простых NTC-датчиков до цифровых систем с удалённым доступом. Главное — учитывать условия эксплуатации, совместимость с терморегулятором и качество установки.

• Датчик обеспечивает автоматическое управление и предотвращает перегрев.
• Выбор зависит от типа системы, условий и совместимости с терморегулятором.
• Монтаж должен быть выполнен с учётом плотного контакта и защиты кабеля.
• Гофротрубка при укладке в стяжку — обязательна для возможности замены.
• Цифровые датчики открывают возможности для интеллектуального управления.
