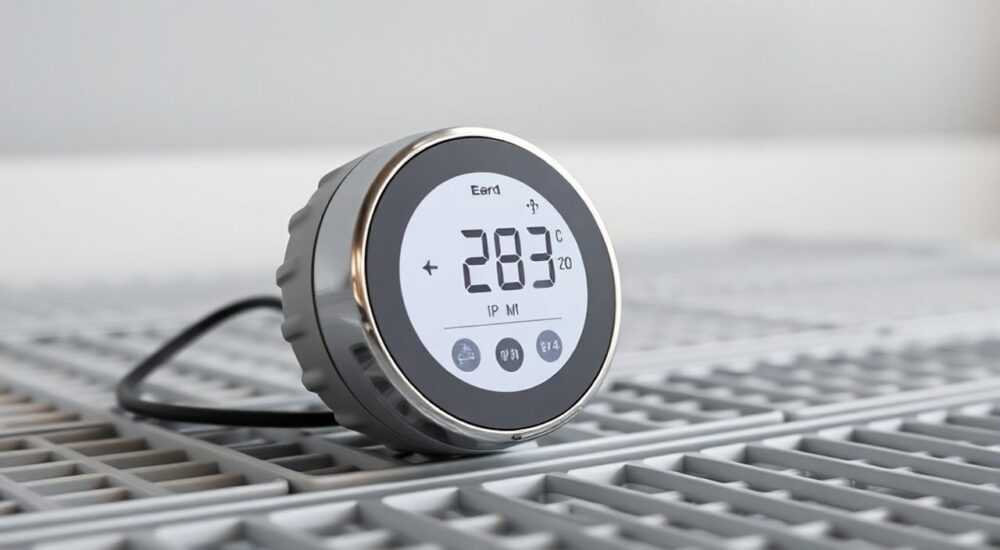

Датчик терморегулятора теплого пола

Датчик терморегулятора теплого пола — это ключевой элемент системы обогрева, отвечающий за точный контроль температуры напольного покрытия и воздуха в помещении. Он передает данные терморегулятору, который на основе этих показаний включает или отключает нагревательные элементы, обеспечивая комфорт и энергоэффективность. Правильный выбор, установка и калибровка датчика напрямую влияют на долговечность системы и экономию электроэнергии.

Что такое датчик терморегулятора теплого пола

Датчик температуры для системы «теплый пол» — это устройство, измеряющее текущую температуру поверхности пола или воздуха в помещении и передающее эти данные терморегулятору. На основании полученных данных регулятор принимает решение о включении или выключении подачи электропитания на нагревательный кабель или мат. Без этого компонента система не сможет поддерживать заданную температуру, что приведёт либо к перегреву, либо к недостаточному обогреву.
Устройство обычно представляет собой небольшой цилиндрический корпус с двумя проводами, содержащий термистор — резистор, сопротивление которого изменяется в зависимости от температуры. Чаще всего используется тип NTC (Negative Temperature Coefficient), где сопротивление падает при повышении температуры. Такие датчики отличаются высокой точностью и стабильностью в широком диапазоне температур.
Положение датчика критически важно: он должен быть установлен в зоне, свободной от локальных источников тепла или холода, таких как окна, радиаторы или холодные стены. Оптимально — в середине между двумя витками нагревательного кабеля, на расстоянии не менее 50 см от стен. Это позволяет получить объективную картину температуры именно в зоне обогрева.

Где используется датчик?

• В системах электрического подогрева пола (кабель, маты, ИК-пленка).
• В водяных теплых полах — при наличии электронного термостата с контролем температуры пола.
• В комбинированных системах, где важен контроль как температуры пола, так и воздуха.

Виды датчиков и их особенности

На рынке представлено несколько типов датчиков, различающихся по принципу действия, конструкции и способу монтажа. Выбор зависит от типа системы, напольного покрытия и требований к точности.
Основная классификация делит датчики на два типа: датчики температуры пола и датчики температуры воздуха. Однако наиболее распространены и важны именно первые — они напрямую защищают напольное покрытие от перегрева. В продвинутых моделях терморегуляторов могут использоваться оба типа одновременно — так называемый двойной контроль.

Некоторые современные решения включают беспроводные датчики, которые передают сигнал на терморегулятор без проводов. Они удобны при ремонте или если невозможно проложить кабель в стяжку. Однако их надёжность зависит от заряда батареи и помех в эфире.

Материалы и защита

Корпус датчика должен быть герметичным и устойчивым к влаге, механическим повреждениям и коррозии. Часто используются нержавеющая сталь или прочный полимер. Провода изолированы термостойким материалом (например, силиконом), выдерживающим до +90 °C.

Как работает датчик в системе обогрева

Принцип работы основан на обратной связи: датчик постоянно измеряет температуру, преобразует её в электрический сигнал (сопротивление) и отправляет на терморегулятор. Тот сравнивает текущее значение с заданным пользователем и решает, нужно ли включать нагрев.
Например, если вы установили температуру пола на 27 °C, а датчик показывает 24 °C, терморегулятор подаёт питание на кабель. Как только температура достигнет заданного уровня, питание отключается. Процесс повторяется циклически, поддерживая комфортный микроклимат.
Точность измерений зависит от нескольких факторов: качества самого датчика, правильности его установки, состояния проводки и калибровки терморегулятора. Даже небольшая ошибка в 2–3 градуса может привести к перерасходу энергии или дискомфорту.

Алгоритм работы системы

1. Пользователь задаёт желаемую температуру через интерфейс терморегулятора.
2. Датчик измеряет текущую температуру пола каждые 5–10 секунд.
3. Терморегулятор анализирует разницу между заданной и фактической температурой.
4. Если разница превышает порог включения (обычно 0.5–1 °C), реле замыкается, и кабель начинает греться.
5. После достижения целевой температуры реле размыкается, нагрев прекращается.

Современные устройства поддерживают функции программирования, Wi-Fi-управление и интеграцию с «умным домом». Например, терморегулятор может снижать температуру ночью или при отсутствии людей, ориентируясь на данные с датчика движения.

Правила установки датчика

От правильного монтажа зависит не только точность измерений, но и возможность дальнейшего обслуживания. Многие проблемы с теплыми полами возникают из-за ошибок на этапе установки датчика.
Первое правило — датчик всегда монтируется в гофрированную трубку (гофротрубу) диаметром 16–20 мм. Это позволяет защитить провода от повреждений при заливке стяжки и при необходимости извлечь или заменить датчик без вскрытия пола. Гофра должна быть заглушена с торца, обращённого в сторону стяжки, чтобы в неё не попал раствор.
Длина гофры — от места установки терморегулятора до середины обогреваемой зоны. Обычно она прокладывается в штробе по стене, затем горизонтально под углом вниз к полу. Конец гофры должен находиться на глубине 2–5 см от поверхности будущей стяжки.

Пошаговая инструкция по монтажу

1. Определите место установки датчика — между двумя витками кабеля, минимум в 50 см от стены.
2. Проложите гофротрубу от распределительной коробки до выбранной точки.
3. Заглушите нижний конец гофры (можно силиконом или заглушкой).
4. Протяните сквозь гофру тросик или провод для последующей протяжки датчика.
5. Подключите датчик к проводам и аккуратно протяните его внутрь гофры.
6. Закрепите верхний конец гофры в монтажной коробке.
7. Подключите провода датчика к терморегулятору согласно схеме.

Распространённые ошибки и как их избежать

Даже опытные монтажники допускают ошибки, которые приводят к некорректной работе системы. Ниже — самые частые проблемы и способы их предотвращения.
Первая ошибка — установка датчика без гофротрубы. Это делает его практически необслуживаемым. При выходе из строя придётся вскрывать стяжку, что дорого и трудоёмко. Всегда используйте гофру, даже если производитель не указал это явно.
Вторая ошибка — неправильное расположение. Если датчик находится слишком близко к стене, окну или источнику холода, он будет показывать заниженную температуру, и система будет работать дольше, чем нужно. Это увеличит расход электроэнергии на 15–20%.
Третья ошибка — повреждение проводов при заливке стяжки. Чтобы избежать этого, убедитесь, что гофра плотно закрыта, а провод не натянут. Также не стоит использовать тяжёлые инструменты рядом с местом установки.

Проверочный чек-лист перед заливкой стяжки

• Датчик установлен в гофре?
• Гофра заглушена снизу?
• Провода датчика не повреждены?
• Сопротивление соответствует паспортному значению?
• Место установки соответствует требованиям (удаление от стен, кабеля)?

Диагностика и ремонт датчика

Если теплый пол не включается, работает некорректно или терморегулятор показывает ошибку (например, «Err», «Lo» или «Sens»), причиной может быть неисправность датчика. Диагностика начинается с визуального осмотра и проверки сопротивления.
Отключите питание и снимите терморегулятор с монтажной коробки. Отсоедините провода датчика и измерьте сопротивление мультиметром. При комнатной температуре (~25 °C) оно должно быть около 10 кОм (точное значение указано в паспорте). Если сопротивление близко к нулю — короткое замыкание; если бесконечно большое — обрыв.
Если датчик установлен в гофре, его можно попробовать извлечь и заменить. Для этого аккуратно потяните провод — он должен выйти вместе с датчиком. Новый датчик протягивается на его место с помощью тросика. Если гофры нет, восстановление возможно только вскрытием стяжки.

Когда менять, а когда ремонтировать?

• При обрыве или КЗ — только замена.
• При загрязнении контактов — возможна очистка, но надёжнее заменить.
• При постепенном изменении характеристик (дрейф нуля) — калибровка или замена.

Современные терморегуляторы часто имеют функцию самодиагностики и могут определить тип неисправности. Некоторые модели позволяют временно отключить датчик пола и перейти на контроль по воздуху — это временное решение, пока не будет произведён ремонт.

Экспертное мнение

При выборе и монтаже датчика терморегулятора теплого пола приоритет следует отдавать не цене, а надёжности и сервисной поддержке. Лучше один раз потратиться на качественный комплект, чем потом тратить время и деньги на устранение последствий дешёвой экономии.
Особое внимание уделяйте совместимости датчика и терморегулятора. Не все устройства взаимозаменяемы, даже если они используют NTC-термистор. Разные производители могут применять разные температурные кривые или сопротивления.
Для помещений с повышенной влажностью (ванные, бассейны) обязательна установка датчика пола — контроль по воздуху здесь недостаточен. Перегрев плитки или клея может привести к растрескиванию покрытия.
Автоматизация и интеллектуальное управление — тренд, который уже стал стандартом. Интеграция с системами «умного дома» позволяет не только экономить энергию, но и создавать гибкие сценарии обогрева: например, включать пол за 30 минут до пробуждения.

Вопросы и ответы

Заключение

Датчик терморегулятора теплого пола — это не просто дополнительный элемент, а необходимая часть безопасной и эффективной системы обогрева. Его правильный выбор, установка и эксплуатация напрямую влияют на комфорт, срок службы покрытия и энергопотребление.
Игнорирование требований к монтажу, экономия на комплектующих и отсутствие гофротрубы приводят к серьёзным последствиям. В то же время грамотный подход позволяет создать надёжную систему, работающую годами без вмешательства.

• Всегда устанавливайте датчик в гофрированной трубке для возможности замены.
• Располагайте датчик строго по центру между витками кабеля и не ближе 50 см от стен.
• Проверяйте сопротивление датчика перед и после монтажа.
• Используйте датчик пола в сочетании с воздушным для максимального комфорта и безопасности.
• При неисправности диагностируйте проблему мультиметром и действуйте по алгоритму.
