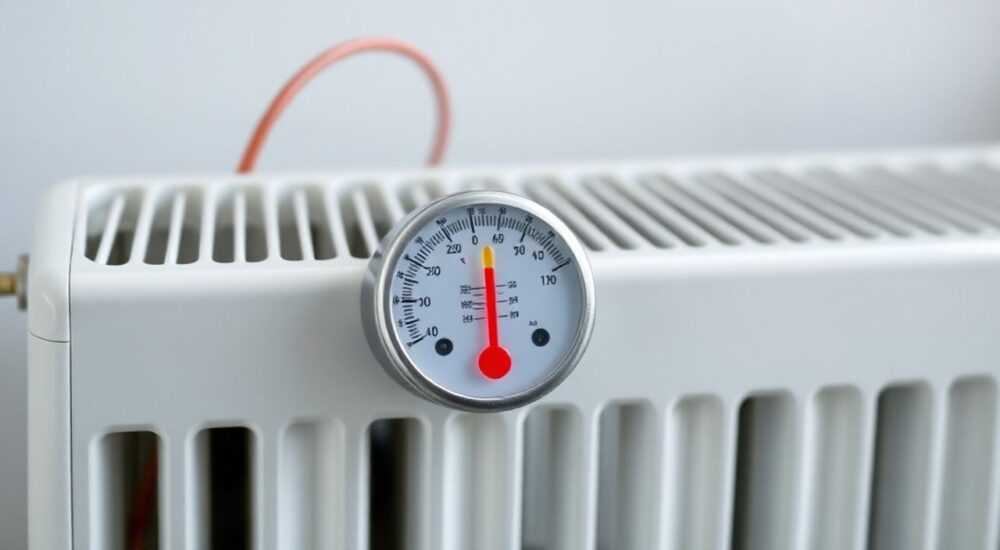

Датчики температуры на батареи отопления

Контроль температуры в системе отопления — ключевой фактор комфорта и энергоэффективности. Неверный микроклимат в помещении приводит либо к перегреву, увеличивающему расходы на обогрев, либо к недостаточному теплу, снижающему качество жизни. Датчики температуры на батареи отопления позволяют автоматизировать процесс, поддерживая заданный режим без постоянного вмешательства. Современные решения охватывают как простые механические термоголовки, так и интеллектуальные беспроводные системы с интеграцией в «умный дом».

Типы датчиков температуры для радиаторов

Современный рынок предлагает несколько категорий устройств, предназначенных для измерения и регулирования температуры теплоносителя или воздуха в помещении. Основное разделение — между датчиками, устанавливаемыми непосредственно на батарею, и комнатными термостатами, которые воздействуют на клапан через сигнал.

Первый тип — термоголовки, устанавливаемые на термостатический клапан радиатора. Они реагируют на температуру окружающего воздуха и изменяют проходное сечение клапана, ограничивая поток горячей воды. Механические модели используют сильфон с термочувствительной жидкостью, расширяющейся при нагреве. Электронные версии оснащены цифровым датчиком и могут иметь встроенный или выносной датчик температуры.

Второй тип — беспроводные комнатные термостаты. Такие устройства размещаются в зоне свободной циркуляции воздуха, вне зависимости от положения радиатора. Они передают сигнал на исполнительный модуль (клапан), обеспечивая более точный контроль. Например, если батарея закрыта экраном, комнатный датчик предотвращает ложные срабатывания.

Третий вариант — интеллектуальные системы «умного дома», такие как Danfoss Eco, Honeywell evohome или NEOPZ. Они объединяют несколько датчиков в единую сеть, позволяя управлять температурой в каждой комнате индивидуально через мобильное приложение. Некоторые модели поддерживают геозависимость: система понижает температуру, когда все жильцы покинули дом.

Примеры популярных моделей

• Danfoss RA-N + RT-D — классическая механическая термоголовка с надёжным сильфоном, подходит для чугунных и стальных радиаторов.
• Oventrop UNI X — электронная головка с LCD-дисплеем, возможностью программирования по дням недели.
• NEO NHC-RF — беспроводная система с центральным контроллером и до 16 зон управления, работает на частоте 868 МГц.

Как работают датчики: принцип действия и схема подключения

Принцип работы основан на обратной связи: датчик фиксирует текущую температуру, сравнивает её с заданным значением и корректирует поток теплоносителя. В механических системах это происходит за счёт физических свойств материалов. При повышении температуры воздуха рабочая жидкость в сильфоне расширяется, давит на шток клапана и перекрывает доступ горячей воды. При остывании — сильфон сжимается, открывая клапан.

В электронных системах процесс сложнее. Встроенный термистор измеряет температуру каждые 5–10 секунд. Микроконтроллер анализирует данные и при необходимости подаёт команду на шаговый двигатель, который поворачивает шток клапана. Преимущество — возможность задавать графики нагрева, например, повышать температуру перед пробуждением и снижать ночью.

Подключение зависит от типа системы:

1. Механические термоголовки просто накручиваются на шток термостатического клапана.
2. Электронные модели требуют питания — батареек АА или AAA (срок службы до 2 лет).
3. Беспроводные системы нуждаются в приёмнике (клапане) и передатчике (термостате), синхронизированных между собой.

Схема взаимодействия в системе

На что обращать внимание при выборе

Выбор датчика зависит от нескольких факторов: типа отопления, бюджета, уровня автоматизации и архитектуры помещения. Рассмотрим ключевые критерии.

Тип системы отопления. В централизованных системах МКД часто используются низкие перепады давления и нестабильная температура теплоносителя. Здесь важна надёжность и устойчивость к гидроударам. Механические термоголовки — оптимальный выбор. В автономных системах (частный дом) можно использовать электронные и беспроводные решения.

Точность измерения. Хорошие датчики имеют погрешность ±0.5°C. Бюджетные аналоги могут ошибаться на 1–2°C, что делает микроклимат некомфортным. Проверяйте технические характеристики производителя.

Наличие программирования. Если вы хотите экономить до 25% на отоплении, выбирайте модели с таймером. Возможность задать 4–6 временных зон в сутки позволяет адаптировать обогрев под ритм жизни семьи.

Интерфейс и управление. Удобные модели имеют крупный дисплей, подсветку, кнопки с тактильной отдачей. Для продвинутых пользователей — приложения с графиками потребления и историей температур.

Что лучше: встроенный или выносной датчик?

• Встроенный — проще в установке, дешевле, но чувствителен к месту монтажа. Не подходит, если батарея закрыта декоративным экраном.
• Выносной — даёт более точные показания, так как измеряет температуру в зоне пребывания людей. Может быть подключён по кабелю (до 3 м) или по радиоканалу.

Представьте: вы установили термоголовку прямо на батарею, а сверху — деревянный экран. Воздух между экраном и радиатором нагревается быстрее, чем в комнате. Датчик «думает», что в помещении жарко, и перекрывает воду. На деле — в комнате прохладно. Выносной датчик, расположенный на стене на высоте 1.5 м, исключает эту проблему.

Установка датчиков своими руками: пошаговая инструкция

Монтаж возможен без вызова сантехника, если соблюдать порядок действий. Главное — не допускать протечек и правильно ориентировать компоненты.

1. Отключите систему отопления. В многоквартирном доме это возможно только в межсезонье. В частном доме закройте краны подачи и обратки для конкретного радиатора.
2. Слейте воду из батареи. Откройте кран Маевского, чтобы удалить остатки теплоносителя.
3. Убедитесь в наличии термостатического клапана. Обычный шаровой кран не подойдёт. Клапан имеет коническую форму и шток для установки головки.
4. Очистите шток от загрязнений. Используйте мягкую тряпку. Грязь может нарушить герметичность.
5. Наденьте термоголовку. Совместите резьбу (обычно M30×1.5) и аккуратно закрутите вручную. Не используйте ключ — можно повредить пластик.
6. Установите выносной датчик (если есть). Закрепите его на стене на высоте 1.2–1.6 м, вдали от прямых солнечных лучей, окон и бытовой техники.
7. Запустите систему. Постепенно откройте краны, проверьте на утечки. Убедитесь, что клапан плавно открывается и закрывается.

Типичные проблемы при монтаже

• Неправильная ориентация термоголовки. Она должна быть строго горизонтальной. Вертикальное положение нарушает работу сильфона.
• Перетяжка резьбы. Приводит к трещинам в корпусе и утечкам. Затягивайте только от руки.
• Установка за шторами или экранами. Искажает показания. Датчик должен находиться в свободном доступе воздуха.

Распространённые ошибки при монтаже и эксплуатации

Даже качественные устройства работают некорректно, если допущены ошибки на этапе установки или настройки. Вот основные из них.

Ошибка 1: использование термоголовки с обычным краном. Термостатические головки предназначены только для термостатических клапанов. На шаровом кране они бесполезны — нет плавной регулировки.

Ошибка 2: игнорирование гидравлического баланса. Если в системе несколько радиаторов, а первый по ходу теплоносителя не имеет термоголовки, он будет «забирать» весь поток. Остальные батареи останутся холодными. Решение — установка балансировочных клапанов или использование предварительной настройки (pre-setting).

Ошибка 3: неправильное размещение выносного датчика. Установка рядом с телевизором, лампой или на солнечной стороне даёт ложные показания. Температура может быть выше на 2–3°C.

Ошибка 4: отсутствие обслуживания. Раз в год рекомендуется проверять ход штока клапана. При заклинивании — снять головку и прокрутить шток вручную.

Экспертное мнение

По его словам, будущее — за системами с машинным обучением. Уже сейчас некоторые термостаты (например, Nest Learning Thermostat) запоминают ваши предпочтения и предлагают оптимальный график. В России такие решения пока менее распространены из-за стоимости и сложности интеграции, но спрос растёт: по данным «Яндекс.Маркета», продажи умных термостатов увеличились на 41% за 2025 год.

Вопросы и ответы

Заключение

Контроль температуры на батареях — не просто вопрос комфорта, а способ снизить затраты на отопление и повысить энергоэффективность жилья. Современные датчики позволяют точно поддерживать желаемый микроклимат, адаптируясь под образ жизни жильцов.

• Для точного контроля используйте выносные или комнатные датчики, а не встроенные в термоголовку.
• Устанавливайте термостатические клапаны на все радиаторы для равномерного распределения тепла.
• Избегайте типичных ошибок: неправильной ориентации, перетяжки, установки за экранами.
• Интеграция в «умный дом» открывает возможности для автоматизации и экономии до 25% энергии.
• Регулярное обслуживание — залог долгой и стабильной работы системы.
