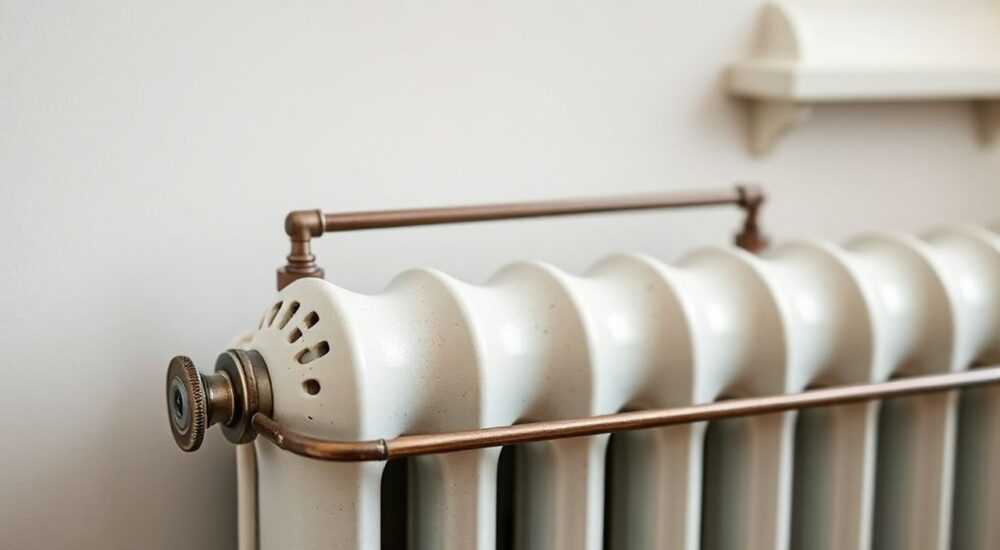

Держатель чугунной батареи отопления

Чугунные радиаторы отопления остаются популярным решением в частных домах и старых жилых зданиях благодаря своей долговечности, устойчивости к гидроударам и высокой теплоотдаче. Однако их эффективная и безопасная эксплуатация во многом зависит от правильного монтажа, который невозможно представить без надежных держателей — крепёжных элементов, фиксирующих батарею к стене. Несмотря на кажущуюся простоту, выбор и установка держателя чугунной батареи отопления требуют глубокого понимания технических нюансов: от материала стены до веса радиатора и типа самого кронштейна.

Зачем нужны держатели для чугунных батарей?

Чугунный радиатор — массивное изделие. Одна секция весит от 7 до 12 кг в зависимости от модели, а после заполнения теплоносителем общая масса может достигать 150–200 кг. Без надёжной фиксации такая батарея представляет серьёзную опасность: она может сместиться, повредить трубы или даже обрушиться. Держатели (или кронштейны) выполняют функцию основного несущего элемента, распределяя нагрузку на стену и обеспечивая устойчивость всей системы.

Кроме безопасности, правильные держатели влияют на эффективность работы отопления. Если батарея установлена с перекосом, внутри могут образовываться воздушные пробки, снижающие теплоотдачу. Также неправильный монтаж приводит к дополнительным напряжениям в соединениях, что со временем вызывает течь в резьбовых стыках.

Сегодня существует несколько типов держателей, каждый из которых подходит для определённых условий. Выбор зависит не только от внешнего вида, но и от конструктивных особенностей стены, количества секций и доступного пространства. Например, в панельных домах с пористыми блоками требуются специальные анкерные решения, тогда как в кирпичных стенах можно использовать классические распорные дюбели.

Виды держателей: конструкции и материалы

Держатели для чугунных радиаторов различаются по конструкции, способу крепления и материалу изготовления. Понимание этих различий помогает выбрать оптимальное решение для конкретного помещения.

• Настенные кронштейны (консольные) — наиболее распространённый тип. Представляют собой Г-образные металлические элементы, которые крепятся к стене, а сверху на них устанавливается нижняя часть радиатора. Такие держатели обеспечивают жёсткую фиксацию и легко монтируются.
• Напольные опоры используются редко, преимущественно в случаях, когда стена не способна выдержать нагрузку. Они представляют собой вертикальные стойки, фиксируемые к полу и подводящиеся под батарею. Обычно комбинируются с настенными кронштейнами для дополнительной устойчивости.
• Универсальные регулируемые держатели позволяют корректировать положение батареи по высоте и углу наклона. Это полезно при сложных условиях монтажа или при работе с неровными стенами.

По материалу исполнения держатели бывают:

• Стальные оцинкованные — самые популярные. Устойчивы к коррозии, прочные, недорогие. Подходят для большинства условий.
• Из нержавеющей стали — более дорогие, но исключительно долговечные. Идеальны для помещений с повышенной влажностью, таких как ванные или подвалы.
• Пластиковые (с металлическим сердечником) — встречаются редко и не рекомендуются для чугунных батарей из-за ограниченной несущей способности.

Конструктивные особенности

Каждый держатель имеет две ключевые части: крепёжную планку (фиксируется к стене) и опорную лапу (воспринимает вес радиатора). Современные модели часто оснащены резиновыми или пластиковыми вставками, которые снижают шум и защищают чугун от механических повреждений.

Как выбрать держатель: критерии подбора

Выбор подходящего держателя — это не просто вопрос цены или внешнего вида. Он должен соответствовать нескольким техническим параметрам, чтобы гарантировать безопасность и долговечность.

Первое, на что стоит обратить внимание — несущая способность стены. Бетон и кирпич легко выдерживают стандартные кронштейны, тогда как пеноблоки, шлакоблоки или гипсокартон требуют специального подхода. Для пористых материалов используются анкерные болты увеличенной длины или химические дюбели, обеспечивающие надёжное сцепление.

Второй важный фактор — количество секций радиатора. Чем больше секций, тем больше вес и тем больше точек крепления требуется. Стандартная рекомендация: одна пара кронштейнов на каждые 5–7 секций. Например, для 10-секционной батареи нужно минимум 2 пары (4 кронштейна).

Третий критерий — тип радиатора. У разных моделей (МС-140, МС-90, МС-300) разная конфигурация нижних коллекторов, поэтому важно, чтобы лапа держателя точно соответствовала форме опорной поверхности. Несоответствие приводит к неравномерному распределению нагрузки и риску повреждения чугуна.

Где купить и на что смотреть

Покупать держатели лучше в специализированных магазинах сантехники или у проверенных поставщиков стройматериалов. Обратите внимание на наличие:

• Маркировки материала (например, «Ст3», «оцинкованная сталь»);
• Антикоррозийного покрытия;
• Комплекта крепежа (дюбели, болты).

Если вы делаете ремонт в историческом здании или хотите сохранить винтажный вид, существуют декоративные держатели с художественной ковкой. Они не только функциональны, но и становятся элементом интерьера.

Монтаж держателя своими руками: пошаговая инструкция

Установка держателей — ответственный процесс, требующий точности и аккуратности. Даже небольшая ошибка может привести к перекосу батареи или её обрушению. Ниже приведён алгоритм монтажа для стандартной стены из кирпича или бетона.

1. Подготовьте инструменты: уровень, перфоратор, свёрла по бетону, карандаш, рулетка, дюбели, болты, кронштейны.
2. Определите место установки радиатора. Обычно он монтируется под окном, на расстоянии 10–12 см от пола и 5 см от подоконника. Это обеспечивает эффективную циркуляцию воздуха.
3. Разметьте точки крепления. Используйте уровень, чтобы отметить горизонтальную линию. Расстояние между кронштейнами — 50–60 см для стандартных моделей. Крайние кронштейны должны находиться на расстоянии 2–3 см от края первой и последней секции.
4. Просверлите отверстия. Глубина — не менее 50 мм. Очистите от пыли с помощью груши или компрессора.
5. Установите дюбели и закрепите кронштейны. Затяните болты, но не до упора — оставьте возможность небольшой регулировки.
6. Установите радиатор. Аккуратно поставьте его на кронштейны, проверьте уровень. При необходимости подрегулируйте положение кронштейнов.
7. Подключите трубы. После фиксации батареи приступайте к подключению к системе отопления.

Расчёт нагрузки и количество кронштейнов

Безопасность монтажа начинается с правильного расчёта. Перегрузка одного кронштейна — главная причина аварий. Вот как выполнить базовый расчёт:

• Определите вес одной секции. Например, МС-140 — 7,1 кг (сухой вес).
• Умножьте на количество секций: 7,1 × 10 = 71 кг.
• Добавьте вес воды: объём одной секции — около 1,5 литра. 10 секций — 15 л → +15 кг.
• Общий вес: 71 + 15 = 86 кг.

Теперь разделите на количество точек крепления. При 4 кронштейнах нагрузка на один — около 21,5 кг. Это значительно ниже предела прочности (обычно 80–120 кг), значит, система безопасна.

Однако если стена из пеноблока, несущая способность одного дюбеля может быть всего 30–40 кг. В этом случае важно использовать больше точек крепления или применять усиленные анкеры.

Формула для расчёта

Общая нагрузка = (вес секции × количество) + (объём воды × 1 кг/л)
Нагрузка на кронштейн = Общая нагрузка / количество кронштейнов

Частые ошибки при установке и как их избежать

Даже опытные мастера иногда допускают ошибки, которые снижают надёжность монтажа. Знание типичных проблем помогает избежать аварий.

• Использование недостаточного количества кронштейнов. Чтобы сэкономить, некоторые устанавливают только два кронштейна на длинную батарею. Это приводит к провисанию и трещинам в чугуне.
• Монтаж на гипсокартон без усиления. ГКЛ не держит нагрузку. Если нет возможности крепиться к стене, используйте сквозные крепления с опорной рамой.
• Отсутствие уровня при разметке. Перекос даже на 2–3 градуса нарушает циркуляцию теплоносителя и снижает КПД на 10–15%.
• Использование несоответствующих дюбелей. Например, пластиковый дюбель в пеноблоке со временем выкрашивается. Нужны специальные анкеры для пористых материалов.

Советы эксперта: тонкости профессионалов

Мы поговорили с Сергеем Морозовым, инженером-теплотехником с 25-летним стажем, чтобы узнать, какие нюансы чаще всего упускают при монтаже.

Также эксперт советует:

• Перед установкой очистить опорные поверхности радиатора от грязи и ржавчины.
• Использовать паронитовые прокладки между кронштейном и чугуном, чтобы избежать гальванической коррозии.
• Проверять состояние старых кронштейнов при замене батареи — они могут быть ослаблены или проржаветь.

Вопросы и ответы

Заключение

Держатель чугунной батареи отопления — это не просто кусок металла, а ключевой элемент безопасности и эффективности всей системы. От его качества и правильности установки зависят комфорт в доме, долговечность радиатора и риск аварий. Невозможно экономить на крепеже, особенно когда речь идёт о сотнях килограммов веса.

• Используйте стальные оцинкованные кронштейны с несущей способностью от 80 кг.
• Количество креплений — не менее одной пары на 5–7 секций.
• Для пористых стен применяйте анкерные или химические дюбели.
• Всегда проверяйте горизонтальность установки уровнем.
• Не пренебрегайте техникой безопасности — чугунная батарея может нанести серьёзный ущерб при падении.
