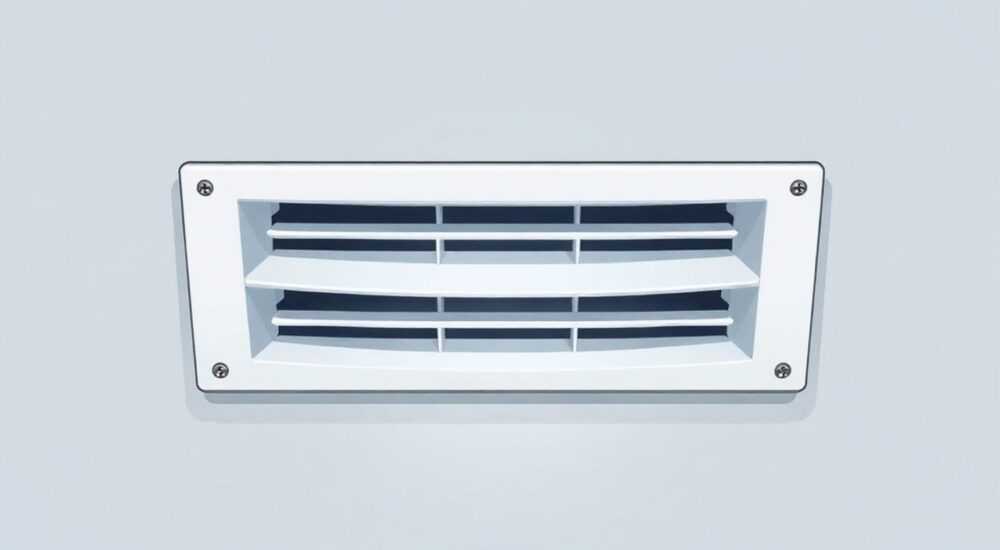

Девиатор вентиляционной решетки что это

Вентиляционная система в здании — это не просто набор труб и решёток, а сложный инженерный механизм, обеспечивающий комфортный микроклимат. Одним из ключевых элементов этой системы является девиатор вентиляционной решетки — устройство, которое многие путают с обычной заслонкой или декоративной накладкой. На самом деле, девиатор играет важную роль в распределении воздушных потоков, предотвращая обратную тягу, защищая от осадков и улучшая энергоэффективность здания. Его правильный выбор и установка могут существенно повлиять на работу всей вентиляции.

Что такое девиатор вентиляционной решетки

Термин «девиатор» происходит от латинского слова *deviare* — «отклонять». В контексте вентиляции девиатор — это устройство, предназначенное для отклонения воздушного потока в заданном направлении. Он монтируется на выходе вентиляционной решётки, чаще всего на внешней стороне здания, и служит как функциональный, так и защитный элемент.

Основное назначение девиатора — управление направлением движения воздуха. Без него воздушный поток может рассеиваться хаотично, что снижает эффективность вентиляции. Кроме того, прямой выброс воздуха на стены или окна может вызывать конденсат, намокание фасада и даже разрушение отделочных материалов. Девиатор помогает аккуратно направить поток вверх или в сторону, минимизируя эти риски.

Конструктивно девиатор представляет собой металлический или пластиковый кожух с внутренними направляющими лопастями. Он может быть жёстко закреплённым или регулируемым, в зависимости от модели. Некоторые современные решения сочетают девиатор с обратным клапаном, обеспечивая двойную защиту от сквозняков и загрязнений.

Зачем нужен девиатор: функции и принцип работы

На первый взгляд, вентиляционная решётка сама по себе кажется достаточной для вывода воздуха. Однако без девиатора возникает ряд проблем, которые он успешно решает.

Первая и основная функция — отклонение воздушного потока. При естественной вентиляции воздух выходит под небольшим давлением. Если решётка расположена горизонтально (например, в стене), поток будет направлен прямо на фасад. Это приводит к намоканию поверхности, образованию плесени и вымыванию штукатурки. Девиатор меняет направление потока на 45–90 градусов, направляя его вверх или в сторону от стены.

Вторая функция — защита от атмосферных осадков. Снег, дождь и влага могут свободно проникать через вентиляционное отверстие, особенно если решётка расположена горизонтально. Девиатор действует как козырёк, предотвращая попадание воды внутрь канала. Это особенно важно в регионах с обильными осадками.

Третья функция — предотвращение обратной тяги. При сильном ветре воздух может начать поступать в помещение через вентиляцию. Хотя полную защиту даёт только обратный клапан, девиатор частично снижает риск, создавая аэродинамическое препятствие.

Принцип работы основан на аэродинамике. Поток, выходящий из канала, сталкивается с внутренними поверхностями девиатора и плавно изменяет направление. Конструкция рассчитана так, чтобы минимизировать сопротивление и не создавать завихрений, которые могут снизить тягу.

• Направление потока — вверх, вбок или под углом;
• Защита от дождя и снега;
• Снижение риска обратного потока;
• Эстетическое оформление выхода вентиляции.

Как работает девиатор при разных условиях

При слабом ветре девиатор эффективно отводит влажный воздух в нужном направлении. При сильном ветре, дующем снаружи, форма устройства создаёт зону пониженного давления, которая частично блокирует проникновение воздуха внутрь. Современные модели с аэродинамическим профилем работают даже при переменных направлениях ветра.

Виды девиаторов: классификация и особенности

Девиаторы различаются по материалу, форме, способу монтажа и дополнительным функциям. Выбор зависит от условий эксплуатации, бюджета и архитектурных требований.

По материалу изготовления

• Пластиковые — лёгкие, недорогие, устойчивые к коррозии. Подходят для внутренних и наружных решёток в умеренном климате.
• Оцинкованная сталь — прочные, долговечные, но могут ржаветь при повреждении покрытия. Часто используются в промышленных системах.
• Нержавеющая сталь — максимальная устойчивость к влаге и перепадам температур. Идеальны для суровых климатических условий.
• Алюминиевые — лёгкие, не подвержены коррозии, но менее прочные. Применяются в дизайнерских проектах.

По форме и конструкции

• Плоские — простые, напоминают козырёк. Устанавливаются на прямоугольные решётки.
• Конусные — имеют форму усечённого конуса, равномерно распределяют поток.
• Лепестковые — состоят из нескольких секций, имитируют цветок. Эстетичны, но сложнее в уходе.

Как выбрать девиатор: критерии подбора

Выбор подходящего девиатора зависит от нескольких факторов. Ошибки на этом этапе могут свести на нет все преимущества устройства.

Первое — соответствие размеру решётки. Девиатор должен плотно крепиться к выходу вентканала. Если он будет меньше, часть воздуха будет выходить мимо, если больше — может мешать соседним элементам фасада.

Второе — тип вентиляции. Для естественной вентиляции подойдут простые пластиковые модели. Для принудительной — особенно с вентиляторами — нужны более прочные конструкции, способные выдерживать постоянный поток.

Третье — климатические условия. В снежных регионах важна высокая степень защиты от осадков. Здесь лучше выбирать модели с широким козырьком или комбинированные с клапаном. В ветреных районах — аэродинамические формы, не создающие вибраций.

Четвёртое — материал. Для долговечности в условиях перепадов температур предпочтительны нержавеющая сталь или качественный пластик (например, ABS или полипропилен).

Чек-лист выбора девиатора

1. Определите тип вентиляционной решётки (прямоугольная/круглая).
2. Измерьте диаметр или размеры выходного отверстия.
3. Оцените климат: количество осадков, сила ветра, температурные колебания.
4. Решите, нужна ли дополнительная защита (обратный клапан).
5. Выберите материал в зависимости от долговечности и бюджета.
6. Убедитесь в наличии крепёжных элементов или совместимости с вашей системой.

Установка и обслуживание девиаторов

Монтаж девиатора — процесс, который можно выполнить своими руками, но важно соблюдать технологию. Неправильная установка снижает эффективность и может привести к протечкам.

Для установки потребуются:

• Сам девиатор;
• Крепёжные элементы (шурупы, дюбели);
• Герметик (силикон или полиуретановый);
• Инструменты: отвёртка, уровень, шпатель.

Пошаговая инструкция

1. Отключите вентиляцию (если есть вентилятор).
2. Очистите место установки от пыли и грязи.
3. Приложите девиатор к решётке, проверьте совпадение отверстий.
4. Нанесите герметик по периметру соединения.
5. Закрепите устройство шурупами, не перетягивая.
6. Выровняйте по уровню, особенно если девиатор регулируемый.
7. Дайте герметику высохнуть (обычно 12–24 часа).

Обслуживание включает регулярную очистку от пыли, листьев и снега. Рекомендуется проводить осмотр дважды в год — весной и осенью. Если девиатор имеет подвижные части, их нужно смазывать один раз в год.

Распространённые ошибки при использовании девиаторов

Даже качественный девиатор может работать неэффективно, если допущены типичные ошибки.

Первая ошибка — установка без герметика. Неплотное соединение приводит к проникновению влаги, холода и насекомых. Со временем это вызывает коррозию и разрушение креплений.

Вторая — игнорирование направления потока. Например, если девиатор установлен так, что направляет воздух прямо на окно соседа, это может вызвать конфликт или нарушение СНиП. Убедитесь, что поток направлен в безопасную зону.

Третья — использование неподходящего типа. Например, круглый девиатор на прямоугольную решётку — несовместимость форм приводит к щелям и потерям эффективности.

Четвёртая — отсутствие обслуживания. Забитый пылью или льдом девиатор перестаёт выполнять свои функции. Особенно актуально в многоэтажках, где доступ к вентиляции затруднён.

Как избежать ошибок

• Всегда используйте герметик при монтаже.
• Проверяйте соответствие формы и размера.
• Учитывайте розу ветров при выборе направления.
• Планируйте регулярный осмотр хотя бы раз в полгода.

Экспертное мнение

Марина Волкова, ведущий инженер-проектировщик вентиляционных систем, делится своим опытом:

«За последние годы мы всё чаще сталкиваемся с запросами на установку девиаторов, особенно в малоэтажном строительстве. Клиенты начинают понимать, что эстетика и функциональность должны идти рука об руку.

Один из интересных кейсов — коттедж в Карелии. Там зимой снег засыпал вентиляционные решётки, и система переставала работать. Мы установили комбинированные девиаторы с клапаном и подогревом. Теперь даже при -30°C влажный воздух выводится без проблем.

Советую: не рассматривайте девиатор как «добавку». Это полноценный элемент вентиляции. В проектах мы закладываем его ещё на стадии проектирования — подбираем по аэродинамике, нагрузкам и внешнему виду.»

Вопросы и ответы

Заключение

Девиатор вентиляционной решетки — это не просто украшение, а важный функциональный элемент, влияющий на эффективность и долговечность вентиляционной системы. Он защищает от осадков, направляет воздушный поток и снижает риск обратной тяги. При правильном выборе и установке девиатор продлевает срок службы вентканалов, улучшает микроклимат в помещениях и защищает фасад здания.

• Девиатор отклоняет поток воздуха, защищает от осадков и частично блокирует обратную тягу.
• Выбор зависит от типа решётки, климата, материала и наличия дополнительных функций.
• Установка требует герметичности и правильного направления потока.
• Регулярное обслуживание — залог долгой и эффективной работы.
• Комбинированные модели с клапаном обеспечивают максимальную защиту.
