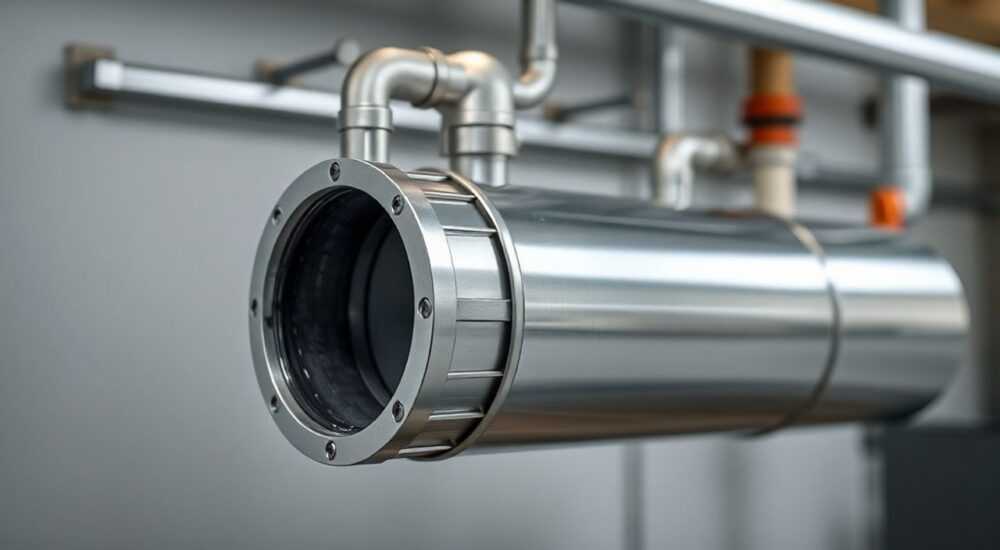

Диаметр дымохода напольного котла

Правильный выбор диаметра дымохода для напольного котла — это один из ключевых факторов безопасной и эффективной работы отопительной системы. Отклонение от рекомендованных параметров может привести к обратной тяге, снижению КПД, ускоренному образованию сажи или даже выбросу угарного газа в помещение. Ошибка в проектировании дымохода — одна из самых частых причин аварийных ситуаций в частных домах.

Почему диаметр дымохода так важен

Диаметр дымохода напрямую влияет на аэродинамические характеристики отвода продуктов сгорания. Если он слишком мал, возникает повышенное сопротивление, что снижает естественную тягу. Это может вызвать задымление помещения, неполное сгорание топлива и рост концентрации угарного газа (CO). Кроме того, малый диаметр способствует быстрому накоплению сажи, требуя частой чистки.

С другой стороны, чрезмерно большой диаметр также несёт риски. Он приводит к снижению скорости движения газов, что ухудшает тягу и способствует конденсации водяного пара на стенках дымохода. Влага смешивается с сажей и образует агрессивную кислоту, разрушающую кирпич или металл. Особенно чувствительны к этому коаксиальные и стальные дымоходы.

Таким образом, диаметр должен быть «золотой серединой» — достаточным для свободного отвода газов, но не настолько большим, чтобы нарушить тепловой режим и скорость потока. Именно поэтому каждый котёл комплектуется технической документацией с указанием требуемых параметров дымохода.

От каких факторов зависит диаметр дымохода

Выбор диаметра — не произвольное решение. На него влияет несколько взаимосвязанных параметров, которые необходимо учитывать комплексно.

Первый и главный фактор — мощность котла. Чем выше мощность, тем больше объём дымовых газов, который нужно отвести. Например, котёл мощностью 10 кВт выделяет значительно меньше газов, чем агрегат на 40 кВт. Соответственно, и диаметр дымохода должен быть пропорционально больше.

Второй фактор — тип топлива. Газовые, дизельные и твердотопливные котлы имеют разные температурные режимы и состав отходящих газов. У твёрдотопливных котлов выше температура и больше объём сажи, поэтому им часто требуется больший диаметр по сравнению с газовыми аналогами той же мощности.

Третий — конструкция дымохода: вертикальный, горизонтальный, коаксиальный, сэндвич или кирпичный. Например, коаксиальные дымоходы (вывод через стену) имеют строго регламентированные диаметры, зависящие от модели котла. А кирпичные шахты могут иметь условный диаметр, выраженный в площади сечения (например, 140×140 мм).

Четвёртый — высота и конфигурация дымохода. Длинные горизонтальные участки, колена и изгибы увеличивают сопротивление, что может потребовать увеличения диаметра для компенсации потерь тяги.

Примеры соответствия мощности и диаметра

Для ориентира ниже приведены типичные значения:

• Котёл до 24 кВт — диаметр 130–150 мм;
• Котёл 25–34 кВт — 150–180 мм;
• Котёл 35–45 кВт — 180–200 мм;
• Котёл свыше 50 кВт — 200 мм и более, иногда с принудительной тягой.

Обратите внимание: эти значения — обобщённые. Точный диаметр всегда указан в паспорте котла.

Как рассчитать диаметр дымохода: методики и формулы

Если паспорт котла утерян или вы проектируете систему с нуля, можно выполнить расчёт вручную. Один из распространённых подходов — расчёт по объёму дымовых газов.

Формула для определения необходимого сечения дымохода:

S = V_г / (ω × 3600)

Где:

• S — площадь сечения дымохода, м²;
• V_г — объём дымовых газов, м³/ч;
• ω — скорость движения газов, м/с (обычно принимается 2–3 м/с для естественной тяги).

Объём газов V_г рассчитывается по формуле:

V_г = B × V_уд × (t_г + 273) / 273

Где:

• B — расход топлива, кг/ч или м³/ч;
• V_уд — удельный объём газов при нормальных условиях (зависит от топлива);
• t_г — температура газов на выходе, °C.

Пошаговый алгоритм расчёта

1. Определите мощность котла и тип топлива.
2. Найдите нормативный расход топлива (например, для газа — около 0,12 м³/ч на 1 кВт).
3. Подставьте данные в формулу объёма газов.
4. Вычислите требуемое сечение S.
5. Переведите площадь в диаметр: D = √(4S / π).

Например, для газового котла 30 кВт:

• Расход газа ≈ 3,6 м³/ч;
• V_уд ≈ 10,5 м³/м³ природного газа;
• t_г ≈ 150 °C;
• V_г ≈ 3,6 × 10,5 × (150+273)/273 ≈ 58,5 м³/ч;
• При ω = 2 м/с: S = 58,5 / (2 × 3600) ≈ 0,0081 м²;
• D = √(4×0,0081 / 3,14) ≈ 0,101 м → 101 мм.

Полученное значение округляется в большую сторону до ближайшего стандартного диаметра — 110 мм или 120 мм. Однако на практике чаще используют 150 мм для запаса и лучшей тяги.

Нормы и стандарты: СНиП, ПБ, ГОСТ

В России проектирование дымоходов регулируется рядом нормативных документов. Основные из них:

• СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Противопожарные требования»;
• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
• ГОСТ Р 54962-2012 «Дымоходы стальные сборные. Общие технические условия»;
• Правила устройства электроустановок (ПУЭ) — для вопросов заземления металлических дымоходов.

Согласно этим нормам, минимальная высота дымохода над кровлей — 5 метров от колосниковой решётки до оголовка. Диаметр должен обеспечивать скорость газов не менее 1 м/с и не более 4 м/с. Также запрещено объединять дымоходы от разных источников без специального проекта.

Требования к материалам

Материал дымохода также влияет на выбор диаметра. Например:

• Нержавеющая сталь — устойчива к коррозии, допускает меньшие диаметры;
• Кирпич — шероховатая поверхность увеличивает сопроттивление, поэтому нужен больший диаметр;
• Керамика — идеален для высоких температур, но хрупок при монтаже.

Распространённые ошибки при выборе диаметра

Даже опытные монтажники допускают ошибки, которые впоследствии приводят к серьёзным последствиям.

Ошибка 1: Использование универсального диаметра для всех котлов

Многие считают, что «подойдёт любой дымоход диаметром 150 мм». Это неверно. Для маломощных котлов такой диаметр создаст слабую тягу, особенно в холодное время года.

Ошибка 2: Подключение к старому кирпичному дымоходу без ревизии

Старые кирпичные шахты часто имеют внутренние разрушения, сужения или завалы. Без прочистки и диагностики подключение нового котла опасно. Рекомендуется установка гильзы (футеровки) из нержавеющей стали.

Ошибка 3: Горизонтальные участки без уклона

Даже при использовании коаксиального дымохода требуется уклон 1–3° по направлению от котла. Иначе конденсат будет стекать обратно, повреждая теплообменник.

Ошибка 4: Игнорирование высоты дымохода

Недостаточная высота — частая причина слабой тяги. Особенно актуально в районах с высокими зданиями или деревьями, создающими ветровой экран.

Ошибка 5: Самостоятельное изменение конструкции

Некоторые владельцы пытаются «усилить тягу», расширив устье дымохода. Это нарушает аэродинамику и может привести к обратной тяге в ветреную погоду.

Экспертное мнение

Мы поговорили с Дмитрием Фёдоровым, руководителем службы сервиса котельных компаний с 12-летним стажем.

«За годы работы я видел десятки случаев, когда проблемы с котлом начинались не с самого агрегата, а с дымохода. Один из самых частых запросов — “котёл периодически гаснет”. Причин может быть много, но в 30% случаев — недостаточная тяга из-за неправильного диаметра или засора.

Особенно тревожит использование “бабушкиных” дымоходов под современные котлы. Раньше топили дровами, и шахта была массивной. Сейчас ставят газовый котёл с закрытой камерой сгорания, а дымоход остаётся прежним. Это несовместимо. Нужна адаптация.

Мой совет: при покупке котла сразу закладывайте бюджет на проектирование и монтаж дымохода. Это не роскошь, а необходимость. И не экономьте на материалах — хороший сэндвич-дымоход прослужит 15–20 лет без проблем.»

Вопросы и ответы

Заключение

Выбор диаметра дымохода для напольного котла — не просто формальность, а обязательный этап проектирования отопительной системы. Он влияет на безопасность, КПД, срок службы оборудования и комфорт проживания. Ошибки здесь могут стоить очень дорого — от постоянных поломок до угрозы жизни.

• Диаметр дымохода должен соответствовать мощности и типу котла.
• Используйте только исправные и правильно спроектированные дымоходы.
• Соблюдайте нормативы СНиП, ПБ и рекомендации производителя.
• Регулярно проверяйте тягу и чистоту дымохода.
• При сомнениях — обращайтесь к сертифицированным специалистам.
