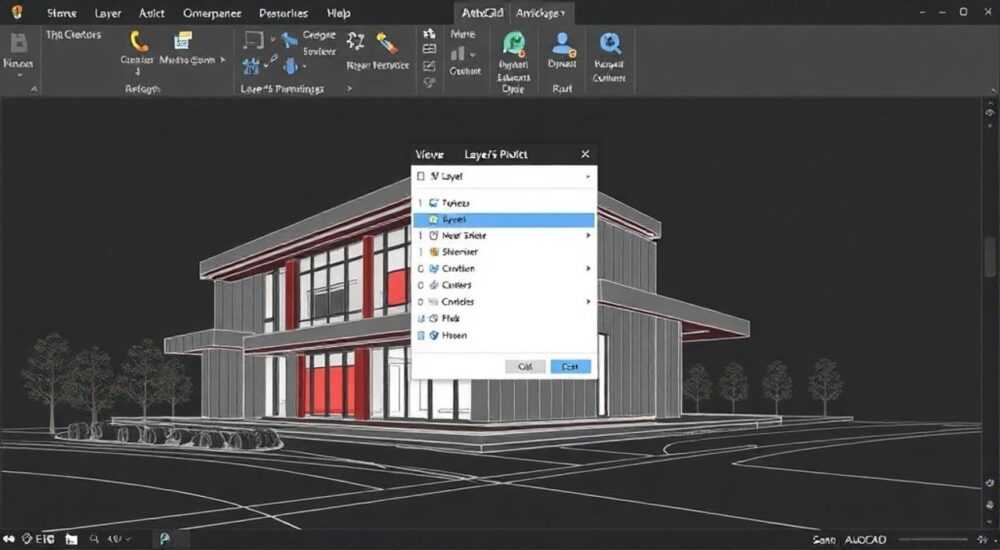

Диспетчер слоев в автокаде как открыть

В AutoCAD диспетчер слоев — это ключевой инструмент для управления видимостью, цветом, типом линий и другими свойствами объектов в чертеже. Открыть его можно несколькими способами: через ленту инструментов, командную строку или сочетание клавиш. Главное — знать, где находится этот элемент интерфейса, чтобы быстро настраивать слои и повышать эффективность работы.

Что такое диспетчер слоев в AutoCAD и зачем он нужен

Диспетчер слоев — это центральный инструмент в AutoCAD, который позволяет организовать чертёж по принципу многослойной структуры. Каждый слой может содержать определённый тип объектов: например, стены, электропроводку, сантехнику или мебель. Такое разделение упрощает редактирование, повышает читаемость чертежа и предотвращает случайное изменение важных элементов.

Без правильного использования слоёв работа в AutoCAD становится хаотичной. Представьте, что все линии — контуры стен, размеры, тексты и штриховки — находятся на одном уровне. Любое изменение затронет всё сразу. Слои позволяют включать и выключать видимость групп объектов, блокировать их от редактирования или менять стиль отображения одним щелчком.

Использование диспетчера слоев особенно критично в проектах средней и высокой сложности. В строительстве, архитектуре, машиностроении и промышленном проектировании стандарты требуют чёткой организации слоёв по международным или корпоративным правилам (например, ISO 13567). Это обеспечивает совместимость файлов между специалистами и программами.

Как открыть диспетчер слоев в AutoCAD: 5 основных способов

Открыть диспетчер слоев можно несколькими способами — выбор зависит от ваших предпочтений, версии программы и типа интерфейса (лента, классическое меню, CUI).

Способ 1: Через командную строку

Самый надёжный и быстрый метод — использование командной строки. Наберите:

1. LA или LAYER
2. Нажмите Enter

Команда LAYER вызывает окно диспетчера независимо от текущей конфигурации интерфейса. Этот способ работает даже при скрытой ленте или повреждённой настройке панелей.

Способ 2: Через вкладку «Главная»

Если используется современный интерфейс с лентой:

• Перейдите на вкладку «Главная»
• В группе «Слои» найдите кнопку с надписью «Диспетчер слоёв»
• Нажмите её — откроется диалоговое окно

Кнопка часто имеет значок в виде нескольких горизонтальных полос — символизирующих уровни.

Способ 3: Через контекстное меню

Щёлкните правой кнопкой мыши по любой пустой области панели инструментов:

• Выберите пункт «Панели»
• Убедитесь, что активна панель «Слои»
• На этой панели также есть кнопка диспетчера

Альтернативно: в любом месте чертежа вызовите контекстное меню, выберите «Параметры», затем перейдите в «Пользовательский интерфейс» для настройки быстрых доступов.

Способ 4: Горячая клавиша

Многие пользователи используют сочетание клавиш:

• Ctrl + L — стандартное сочетание в большинстве версий AutoCAD
• Если не работает — проверьте настройки в CUI (Customize User Interface)

Вы можете назначить собственное сочетание в разделе «Инструменты» → «Настройка» → «Клавиатура».

Способ 5: Через палитру «Свойства»

Хотя палитра «Свойства» (Ctrl+1) не открывает сам диспетчер, она тесно связана с ним:

• Выделите объект — в палитре отобразится его слой
• Щелчок по имени слоя может привести к открытию диспетчера при использовании расширенных плагинов

Однако в базовой версии AutoCAD это скорее дополнительный, чем основной путь.

Интерфейс диспетчера слоев: разбор всех элементов

Окно диспетчера слоёв содержит множество элементов, каждый из которых выполняет конкретную функцию. Понимание интерфейса — залог эффективной работы.

В верхней части окна расположена таблица слоёв с колонками:

• Имя — уникальное название слоя
• Цвет — определяет цвет линий на этом слое
• Тип линии — сплошная, штриховая, пунктирная и т.д.
• Вес линии — толщина при печати
• Состояние — вкл/выкл, заморожен/разморожен, заблокирован/разблокирован

Справа находятся кнопки управления:

• Новый слой — создаёт новый уровень
• Удалить — удаляет выбранный слой (если он пуст)
• Фильтры — позволяет группировать слои по критериям
• Состояния слоёв — сохраняет и загружает наборы видимости слоёв

Нижняя часть окна показывает свойства выделенного слоя: описание, тип линии, прозрачность, материалы и т.д.

Управление слоями: создание, редактирование, фильтрация

Эффективное управление начинается с грамотного создания и структурирования слоёв. Вот пошаговый алгоритм:

Создание нового слоя

1. Откройте диспетчер слоёв
2. Нажмите кнопку «Новый» (или Alt+N)
3. Введите имя: например, A-WALL для архитектурных стен
4. Назначьте цвет, тип и вес линии
5. Подтвердите OK

Рекомендуется использовать единые правила именования, например по системе NCS (National CAD Standard) или ГОСТ Р 21.1101-2013.

Редактирование свойств

Чтобы изменить параметры существующего слоя:

• Выделите слой в списке
• Щёлкните по нужному полю (цвет, тип линии и т.д.)
• Выберите новое значение

Изменения применяются ко всем объектам на этом слое автоматически.

Фильтрация слоёв

При работе с крупными чертежами (500+ слоёв) фильтрация критически важна:

• Используйте встроенные фильтры: «По цвету», «По типу линии»
• Создайте пользовательский фильтр: например, «A-*» покажет все архитектурные слои
• Применяйте логические условия: «Цвет = красный И Тип линии = штрихпунктир»

Распространённые ошибки и как их избежать

Даже опытные пользователи допускают типичные ошибки при работе со слоями. Знание этих ловушек поможет вам работать быстрее и избежать проблем при передаче чертежей.

Ошибка 1: Создание слишком большого количества слоёв

Когда каждый объект оказывается на отдельном слое, теряется смысл всей системы. Решение — использовать группы по функциям: A-WALL, A-DOOR, E-LIGHT и т.д.

Ошибка 2: Изменение свойств на 0-слое

Слой 0 — служебный. Его нельзя переименовывать или удалять. Объекты на этом слое могут наследовать свойства при вставке блоков. Не используйте его для черчения.

Ошибка 3: Отсутствие стандарта именования

«Слой1», «Новый слой», «Копия» — такие названия делают чертёж нечитаемым. Введите корпоративный стандарт: префикс_система_подсистема (например, M-PIPE-HOT для трубопровода горячей воды).

Ошибка 4: Неиспользование состояний слоёв

Состояния позволяют сохранить набор видимых/скрытых слоёв. Например: «План этажа», «Инженерные сети», «Печать». Без них приходится вручную включать и выключать десятки слоёв.

Ошибка 5: Удаление активного слоя

AutoCAD не позволит удалить слой, если на нём есть объекты. Но если слой активен — система предупредит. Переключайтесь на слой 0 перед удалением.

Экспертное мнение

Вопросы и ответы

Заключение

Диспетчер слоёв — не просто инструмент, а основа профессиональной работы в AutoCAD. Умение быстро открыть его и эффективно управлять слоями напрямую влияет на скорость, точность и качество чертежей. Знание нескольких способов открытия (командная строка, лента, горячие клавиши) делает вас более гибким пользователем.

• Главный способ открыть диспетчер — команда LA в командной строке.
• Используйте единые правила именования слоёв для прозрачности проекта.
• Фильтры и состояния слоёв экономят время при работе с большими чертежами.
• Избегайте типичных ошибок: не редактируйте слой 0, не создавайте лишних слоёв.
• Интегрируйте управление слоями в общую стратегию проектирования, особенно при работе в команде.
