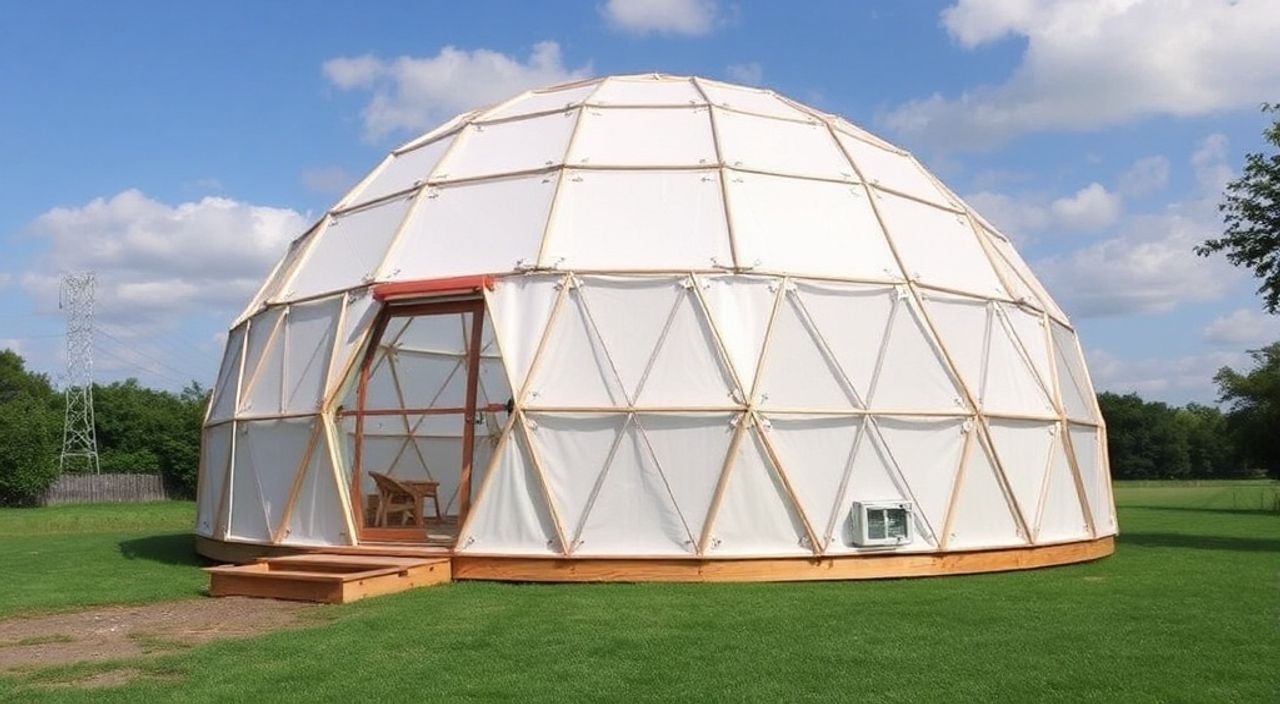

DIY: geo-dome из панели Kingspan — 15 шагов

Геодезический купол (geo-dome) из панелей Kingspan — это современное, энергоэффективное и быстровозводимое решение для создания устойчивых к климату зданий. Благодаря высокой теплоизоляции, прочности и долговечности панелей Kingspan TP10 или KoolTherm, такие конструкции идеально подходят как для жилых домов, так и для гостиничных комплексов, офисов или временных укрытий. Сборка возможна в формате DIY, но требует точного планирования, знания геометрии купола и соблюдения технологических норм.

Подготовка: от концепции до чертежей

Перед началом любого строительства необходимо определить назначение купола: будет ли это жилое пространство, студия, теплица или склад. Это влияет на выбор класса панелей Kingspan, толщину утеплителя и тип крепления. Наиболее популярны модели TP10 (для стен) и KoolTherm PIR, которые обеспечивают коэффициент теплопроводности λ = 0,022 Вт/(м·К).

Для геодезического купола требуется точный расчёт геометрии. Чаще всего используются частоты 2V, 3V и 4V, где V означает frequency — количество делений каждой грани икосаэдра. Для DIY-проектов оптимальна 3V-структура: она обеспечивает хорошую округлость и не слишком сложна в сборке. Диаметр купола до 8 метров позволяет работать без спецтехники.

Проектирование лучше выполнять в специализированных программах: Geodesic Dome Calculator, SketchUp с плагинами или Rhino с Grasshopper. Они рассчитывают длину рёбер, углы соединений и количество панелей. После этого создается деталировка каждой панели с указанием размеров и угла среза.

Что входит в подготовительную фазу?

• Определение нагрузок: ветровая, снеговая, сейсмическая (по СП 20.13330.2016).
• Выбор типа купола: полный (360°), 5/8, 3/8 или 1/2 — зависит от назначения и бюджета.
• Расчёт количества панелей: для 3V-купола диаметром 6 м нужно около 75 треугольных панелей.
• Подбор системы крепления: алюминиевые профили, стальные узлы или деревянные рамы.

Фундамент и основание: надёжная база под купол

Несмотря на лёгкость конструкции, купол требует жёсткого и ровного основания. Неравномерная осадка приведёт к деформации панелей и протечкам. Оптимальные варианты — винтовые сваи с ростверком или монолитная плита.

Для участков с высоким УГВ подойдут винтовые сваи: они быстро устанавливаются, не требуют выемки грунта и устойчивы к пучению. Ростверк из швеллера или двутавра выравнивается по уровню и служит опорой для нижнего пояса купола. Если используется плита, её толщина должна быть не менее 200 мм с армированием сеткой A500 Ø12 мм.

По периметру основания крепится анкерный профиль — металлическая полоса с отверстиями, к которой будут примыкать нижние панели. Между бетоном и профилем укладывается гидроизоляция (например, битумная мастика). Для деревянного основания применяется обработанная антисептиком балка 150×150 мм.

Этапы устройства основания

1. Разметка окружности с помощью шнура и колышков.
2. Устройство опалубки или установка свай.
3. Армирование и заливка бетона (при необходимости).
4. Монтаж анкерного профиля с шагом крепления 600 мм.
5. Выравнивание по уровню и контроль диагоналей.

Выбор и раскрой панелей Kingspan: технологии и нюансы

Kingspan выпускает сэндвич-панели с сердечником из жесткого полиизоцианурата (PIR), покрытые стальными листами с обеих сторон. Они обладают высокой прочностью на изгиб, низким водопоглощением и огнестойкостью класса B-s1,d0. Для geo-dome чаще используются панели толщиной 100–150 мм.

Панели можно заказать уже нарезанными по индивидуальным размерам у официального дилера. Это снижает погрешность и ускоряет монтаж. При самостоятельном раскрое используйте циркулярную пилу с алмазным диском и направляющей. Рез должен быть чистым, без сколов покрытия.

Каждая панель — это равносторонний или равнобедренный треугольник, но углы зависят от положения в куполе. В 3V-структуре есть 6 типов треугольников: от центральных (ближе к вершине) до периферийных. Их размеры различаются на 5–15 см. Погрешность при резке не должна превышать 2 мм.

Обработка и хранение панелей

• Храните панели горизонтально на ровной поверхности, подложив бруски.
• Не допускайте контакта с острыми предметами — повреждение покрытия ведёт к коррозии.
• После резки обработайте срез герметиком на основе полиуретана.
• Маркируйте каждую панель согласно чертежу: «A1», «B3» и т.д.

15 шагов сборки geo-dome из Kingspan

Сборка купола — процесс последовательный и требующий команды из 3–4 человек. Ниже — пошаговый алгоритм от подготовки площадки до финишной отделки.

1. Подготовьте инструменты: уровень, лазерный теодолит, шуруповёрт, герметик, защитные очки, страховочные ремни.
2. Разложите панели по секторам: разделите их на группы по типам (центр, средний пояс, основание).
3. Установите первую панель: начните с верхней (апекс), закрепив её на временной опоре.
4. Соберите верхний купол: соедините 5 панелей вокруг вершины, используя саморезы с EPDM-прокладками.
5. Добавьте второй пояс: монтируйте следующие 10–15 панелей, контролируя углы и зазоры.
6. Усильте стыки: используйте алюминиевые L-профили или уголки для жёсткости.
7. Переходите к нижнему ярусу: работа становится безопаснее — можно стоять на земле.
8. Крепите панели к анкерному профилю: используйте болты М8 с шайбами и резиновыми прокладками.
9. Герметизируйте все стыки: нанесите полиуретановый герметик по внутреннему и внешнему шву.
10. Установите дверной блок: заранее предусмотрите проём, усиливающий каркас из бруса.
11. Проложите коммуникации: в панелях можно сделать каналы для электрики и вентиляции.
12. Выполните внутреннюю отделку: ГКЛ, вагонка или мембранные панели.
13. Утеплите стыки дополнительно: минеральная вата в местах примыкания к полу.
14. Проверьте герметичность: проведите тест с дымом или термокамерой.
15. Завершите внешнюю отделку: установите капельницы, отливы, покрасьте торцы (по желанию).

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчёты при сборке geo-dome. Вот наиболее распространённые проблемы и пути их решения.

• Ошибка: неточный раскрой панелей. Последствие — щели, перекосы, протечки. Решение: используйте цифровые шаблоны и лазерную резку.
• Ошибка: игнорирование температурных зазоров. PIR расширяется при нагреве. Оставляйте 2–3 мм на стыках.
• Ошибка: слабое крепление к основанию. Купол может сдуть ветром. Используйте усиленные анкеры и дополнительные распорки.
• Ошибка: отсутствие пароизоляции внутри. Приводит к конденсату. Укладывайте паробарьер перед отделкой.
• Ошибка: экономия на герметике. Дешёвые аналоги трескаются. Выбирайте профессиональные составы: Soudal, Tremco illbruck.

Экспертное мнение

По его словам, будущее — за модульными системами. Kingspan уже разрабатывает панели с интегрированными солнечными элементами и умными датчиками. Такие решения позволят строить автономные дома за 7–10 дней.

Вопросы и ответы

Заключение

Строительство geo-dome из панелей Kingspan — это сочетание инновационных материалов и проверенной геометрии. Такие дома энергоэффективны, устойчивы к ветрам и снегу, а сборка занимает от 5 до 14 дней при наличии команды. Ключ к успеху — точный расчёт, качественные материалы и внимание к деталям монтажа.

• Используйте 3V-геометрию для баланса между сложностью и эффективностью.
• Заказывайте панели с предварительной резкой у производителя.
• Обязательно делайте ровное и жёсткое основание.
• Герметизируйте все стыки профессиональным полиуретановым составом.
• Проводите финальную проверку на тепловые потери и влажность.
