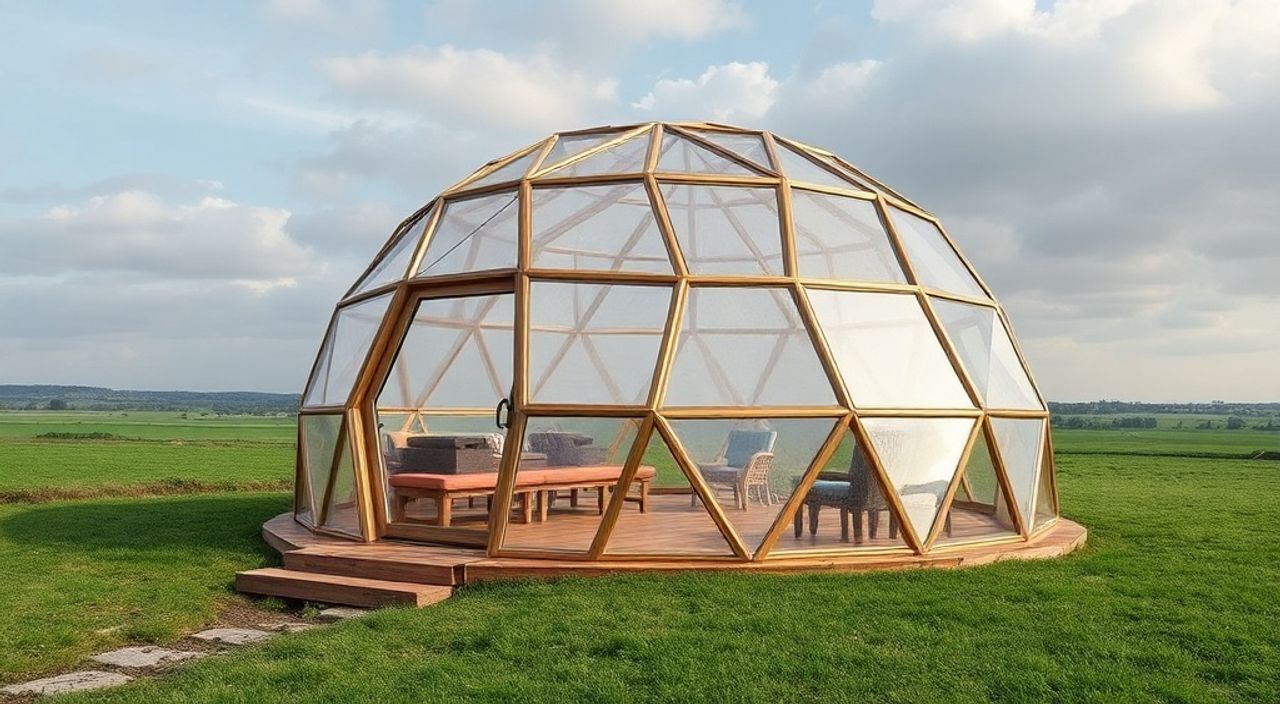

DIY: geo-dome из PIR-утеплитель — 15 шагов

Геодезический купол (geo-dome) — это энергоэффективная, устойчивая к ветровым нагрузкам и снегу конструкция, которая всё чаще используется для дачных домиков, оранжерей, гостевых домов и даже постоянного жилья. Использование PIR-утеплителя (полиизоцианурата) в качестве основного материала стен и кровли позволяет создать тёплый, лёгкий и долговечный каркас с высокими теплоизоляционными свойствами. В отличие от классических решений на основе дерева или минваты, PIR-панели обладают низкой теплопроводностью, не боятся влаги и легко монтируются.

Создание geo-dome из PIR-утеплителя — это доступный способ построить тёплое, круглогодичное жилище своими руками. Главное — правильно рассчитать геометрию купола, использовать качественные панели и обеспечить герметичность стыков.

Содержание статьи:

Что такое геодезический купол: принцип и преимущества
Почему именно PIR-утеплитель: характеристики и выбор материала
Пошаговая инструкция: сборка geo-dome из PIR-панелей — 15 ключевых шагов
Как рассчитать параметры купола
Необходимый инструмент
Типичные ошибки при строительстве и как их избежать
Экспертное мнение: опыт практика
Вопросы и ответы
Заключение

Что такое геодезический купол: принцип и преимущества

Геодезический купол — это сферическая или полусферическая конструкция, состоящая из множества треугольных элементов, равномерно распределяющих нагрузку. Такая форма обеспечивает максимальную прочность при минимальном расходе материалов. Купола устойчивы к ураганным ветрам, выдерживают большие снеговые нагрузки и имеют малое аэродинамическое сопротивление.

Основой конструкции являются рёбра жёсткости, которые формируют каркас, и обшивка — в данном случае PIR-панели. Благодаря своей форме, geo-dome эффективно сохраняет тепло: внутренний объём максимален при минимальной площади поверхности, что снижает потери тепла. Это делает его идеальным решением для энергосберегающего строительства.

Кроме энергоэффективности, купола быстро собираются, не требуют фундамента глубокого заложения и могут быть мобильными. Многие DIY-строители выбирают этот тип за простоту реализации и эстетическую привлекательность. Конструкция подходит как для временных сооружений, так и для капитального жилья.

Полезно знать: Геодезические купола были популяризированы архитектором Ричардом Бакминстером Фуллером в середине XX века. Сегодня они активно используются в экологическом строительстве и автономных поселениях.

Почему именно PIR-утеплитель: характеристики и выбор материала

PIR (полиизоцианурат) — это жёсткий плитный утеплитель, производимый путём вспенивания полиола и изоцианата с добавлением антипиренов. Он обладает одними из лучших показателей теплоизоляции среди современных материалов: коэффициент теплопроводности — от 0.022 до 0.026 Вт/(м·К). Это ниже, чем у минеральной ваты и пенополистирола.

PIR-панели выпускаются в виде плит толщиной 20–100 мм, часто уже покрытых защитным слоем (алюминиевой фольгой, стеклохолстом или OSB). Для строительства купола предпочтительны трёхслойные сэндвич-панели с металлическими или деревянными рёбрами жёсткости. Однако можно использовать и обычные плиты, усиливая каркас дополнительно.

Материал не гниёт, не поддерживает горение (группа горючести Г1), устойчив к влаге и имеет длительный срок службы — до 50 лет. В отличие от ППУ, PIR не требует напыления и может монтироваться без специального оборудования. Это делает его идеальным для самостоятельного строительства.

Характеристика	PIR	Пенополистирол (ПСБ)	Минеральная вата
Теплопроводность, Вт/(м·К)	0.022–0.026	0.035–0.041	0.038–0.045
Плотность, кг/м³	30–40	15–35	30–200
Влагопоглощение, %	≤ 3	до 4	до 20
Группа горючести	Г1	Г3–Г4	НГ
Срок службы, лет	до 50	до 30	до 40

«PIR — один из немногих утеплителей, который сочетает высокую теплоизоляцию, пожаробезопасность и долговечность. Для DIY-проектов он особенно удобен: режется ножовкой, крепится саморезами и не требует спецподготовки.» — Алексей Смирнов, инженер-строитель, 12 лет опыта в энергоэффективном строительстве

Пошаговая инструкция: сборка geo-dome из PIR-панелей — 15 ключевых шагов

Сборка геодезического купола из PIR-утеплителя возможна даже без профессиональных навыков. Ниже — подробный алгоритм, проверенный на практике DIY-сообществом.

Определите размер и частоту купола. Выберите диаметр (обычно 4–8 м) и частоту разбиения сферы (например, 3V или 4V). Чем выше частота — тем больше треугольников и точнее форма. Используйте онлайн-калькуляторы (например, domerama.com) для расчёта углов и длин рёбер.
Рассчитайте количество панелей. Для купола 3V потребуется около 75 треугольников (комбинация равносторонних и равнобедренных). Учтите запас на брак — +10%.
Выберите толщину PIR-плит. Для круглогодичного использования — 80–100 мм. Для сезонного — 40–60 мм. Оптимальный размер плит — 1200×600 мм.
Подготовьте чертежи панелей. Перенесите рассчитанные размеры треугольников на листы PIR. Используйте плоттер или шаблон из картона для точности.
Нарежьте панели. Используйте электролобзик или циркулярную пилу с мелкозубчатым диском. Работайте медленно, чтобы не повредить фольгированный слой.
Обработайте кромки. Зашлифуйте острые края и заклейте стыки фольгированным скотчем для пароизоляции.
Изготовьте рёбра жёсткости. Из деревянных реек 40×20 мм или алюминиевых уголков вырежьте рёбра по длине сторон треугольников. Прикрепите их к краям PIR-панелей саморезами через каждые 15–20 см.
Соберите нижний ярус. Начните с горизонтального кольца из 10–15 треугольников. Уложите их на подготовленное основание (деревянный или бетонный пояс).
Фиксируйте панели между собой. Соединяйте ребра металлическими уголками, перфорированными пластинами или болтами М6. Обязательно используйте уплотнитель (EPDM-лента) между стыками.
Продолжайте сборку поясами. Поднимайтесь вверх, последовательно добавляя новые ряды. Используйте временные распорки для устойчивости.
Смонтируйте вершину купола. Верхняя часть собирается из меньшего количества панелей (часто 5–6). Убедитесь в симметрии и плотности прилегания.
Выполните герметизацию стыков. Пройдите все швы термостойким силиконовым герметиком или монтажной пеной для PIR. Сверху заклейте армированным скотчем.
Устройте вход и окна. Вырежьте проёмы заранее или после сборки. Усильте края деревянным каркасом. Установите готовые двери и окна с терморазрывом.
Организуйте внутреннюю отделку. Прикрепите к внутренней стороне панелей пароизоляционную плёнку, затем — обрешётку и гипсокартон, вагонку или МДФ.
Подключите коммуникации. Проложите электропроводку в гофре, установите вентиляцию (рекуператор), систему отопления (печь-камин или конвекторы).

Полезно знать: После сборки обязательно проверьте герметичность с помощью дымовой пушки или тепловизора. Даже маленькие щели снижают энергоэффективность на 15–20%.

Как рассчитать параметры купола

Для точного расчёта используйте бесплатные инструменты:

Domerama — визуализация и расчёт длин рёбер;
Kdome — автоматическое построение развёртки;
Geo-Dome.ru — калькулятор на русском языке.

Вводите желаемый диаметр и частоту (например, 3V), получаете список треугольников (A, B, C) с указанием длин сторон и углов.

Необходимый инструмент

Электролобзик или циркулярная пила;
Шуруповёрт;
Уровень и угломер;
Рулетка и карандаш;
Ножницы по металлу (для фольги);
Перфоратор (при монтаже на бетон).

Типичные ошибки при строительстве и как их избежать

Несмотря на кажущуюся простоту, сборка geo-dome из PIR-панелей сопряжена с рисками. Вот наиболее распространённые ошибки:

Неточный раскрой панелей. Даже отклонение в 1–2 градуса приводит к зазорам. Используйте шаблоны и дважды проверяйте углы.
Отсутствие рёбер жёсткости. PIR-плита хрупкая. Без каркаса она прогибается под собственным весом и ветровой нагрузкой.
Плохая герметизация. Холодные мостики в стыках — главная причина конденсата и потерь тепла. Все швы должны быть проклеены и загерметизированы.
Игнорирование вентиляции. В герметичном куполе быстро накапливается влага. Обязательно предусмотрите приточно-вытяжную вентиляцию с рекуперацией.
Слабый фундамент. Даже лёгкая конструкция требует устойчивого основания. Лучше всего — ленточный фундамент или винтовые сваи с обвязкой.

«Многие начинающие строители экономят на крепеже. Не делайте этого. Используйте оцинкованные саморезы и металлические соединительные пластины — они обеспечат долговечность конструкции.» — Елена Ковалёва, архитектор экологических домов

Экспертное мнение: опыт практика

«Я построил два купола из PIR-панелей — один 6 метров в диаметре для гостевого дома, второй 4 метра как оранжерею. Главное преимущество — скорость. Полная сборка заняла 10 дней с помощником. Утепление — однослойное, без дополнительной обшивки. Зимой внутри +18°C при наружной –20°C, без постоянного отопления. Ключ к успеху — точный раскрой и качественная герметизация. Я использовал фольгированный скотч 3M и силикон Sikaflex. Через три года — ни одного следа конденсата.» — Дмитрий Петров, DIY-строителем, Тверская область

Вопросы и ответы

Можно ли использовать PIR-утеплитель без дополнительного каркаса?

Технически — да, но крайне не рекомендуется. PIR хрупок на изгиб. Без деревянных или металлических рёбер жёсткости конструкция потеряет устойчивость, особенно при ветре. Каркас обязателен.

Как предотвратить конденсат внутри купола?

Конденсат возникает при разнице температур и высокой влажности. Решение — пароизоляция с внутренней стороны (фольга, паробарьер), герметичность стыков и принудительная вентиляция. Установите рекуператор — он будет возвращать до 90% тепла при проветривании.

Подходит ли PIR для внешней обшивки?

Сам по себе — нет. Фольга не устойчива к УФ-излучению и механическим повреждениям. Снаружи нужно нанести защитный слой: штукатурку по сетке, сайдинг или металлопрофиль. Можно использовать готовые сэндвич-панели с металлическими листами.

Сколько стоит построить geo-dome из PIR?

Цена зависит от размера. Для купола Ø6 м: PIR-плиты — 80–100 тыс. руб., крепеж и материалы — 20–30 тыс., фундамент — 30–50 тыс. Итого: 130–180 тыс. рублей. Это в 2–3 раза дешевле аналогичного каркасного дома.

Можно ли жить в таком куполе зимой?

Да, при правильной сборке. Ключевые условия: толщина PIR ≥80 мм, герметичность, вентиляция и источник отопления. Многие владельцы успешно эксплуатируют купола при –30°C.

Заключение

Геодезический купол из PIR-утеплителя — это современное, энергоэффективное и экономичное решение для самостоятельного строительства. Он сочетает в себе прочность формы, высокие теплоизоляционные свойства и простоту монтажа. При соблюдении технологии — точного раскроя, усиления каркаса и герметизации — такая конструкция прослужит десятилетия.

DIY-подход делает строительство доступным даже без специальных навыков. Главное — тщательно спланировать каждый этап, использовать качественные материалы и не пренебрегать деталями. Geo-dome из PIR — не просто временное укрытие, а полноценное жилое пространство для жизни в гармонии с природой.

PIR-утеплитель обеспечивает лучшую теплоизоляцию среди доступных материалов.
Точность раскроя и жёсткость каркаса — ключ к долговечности купола.
Герметизация стыков и вентиляция — обязательные условия комфорта.
Сборка возможна за 1–2 недели силами 2–3 человек.
Стоимость значительно ниже традиционных технологий при сравнимом уровне комфорта.
