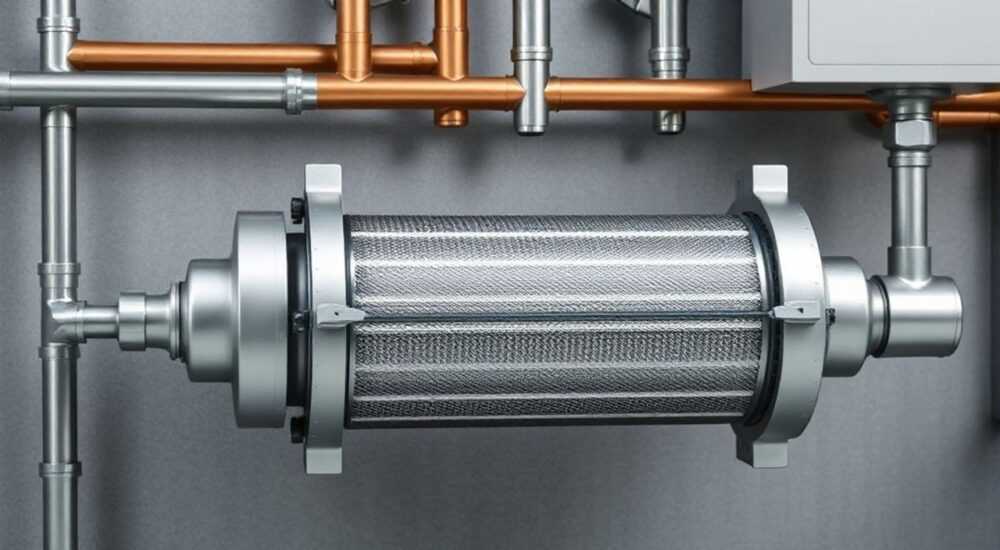

Для чего нужен теплообменник в системе отопления

Теплообменник в системе отопления — это ключевой элемент, обеспечивающий эффективную и безопасную передачу тепловой энергии от одного теплоносителя к другому без их смешивания. Он используется в котлах, бойлерах, тепловых пунктах и других узлах, где требуется нагрев воды или распределение тепла между контурами. Его наличие повышает энергоэффективность, продлевает срок службы оборудования и позволяет гибко настраивать работу системы.

Принцип работы теплообменника

Теплообменник — это устройство, в котором происходит передача тепла от более горячей среды к более холодной через твёрдую стенку. В системах отопления он чаще всего разделяет два контура: первичный (с котловым теплоносителем) и вторичный (с водой для радиаторов или горячего водоснабжения). Благодаря этому достигается изоляция потоков, исключается риск загрязнения и коррозии.

Работа основана на физическом законе теплопередачи: тепло всегда движется от более нагретого тела к менее нагретому. Теплоноситель из котла проходит по одной стороне теплообменника, отдавая энергию металлической поверхности. С другой стороны — циркулирует вода из системы отопления или ГВС, которая нагревается и направляется дальше по контуру.

Отсутствие прямого контакта между жидкостями — главный плюс. Например, в настенных газовых котлах первичный контур может содержать антифриз или иметь повышенное давление, а вторичный — чистую воду для бытового использования. Теплообменник обеспечивает безопасность и стабильность.

Основные принципы теплотехнического переноса

• Теплопроводность — способность материала проводить тепло. Медь имеет высокий коэффициент (до 400 Вт/(м·К)), поэтому часто используется в пластинчатых моделях.
• Конвекция — тепло передаётся потоком жидкости. Чем выше скорость циркуляции, тем интенсивнее обмен.
• Излучение — минимально влияет в закрытых системах, но учитывается при проектировании корпусов.

Типы теплообменников в системе отопления

Выбор типа зависит от назначения, мощности системы и условий эксплуатации. Наиболее распространены три вида: пластинчатые, трубчатые и кожухотрубные. Каждый имеет свои особенности, преимущества и области применения.

Пластинчатые теплообменники состоят из набора гофрированных пластин из нержавеющей стали, герметично соединённых между собой. Жидкости протекают поочерёдно в каналах между пластинами, создавая большую площадь контакта. Они компактны, легко масштабируются и имеют КПД до 95%.

Трубчатые (или змеевиковые) используются в бойлерах косвенного нагрева. Труба с горячим теплоносителем проходит внутри ёмкости с водой, нагревая её. Просты в конструкции, но медленнее работают и занимают больше места.

Кожухотрубные — это массивные устройства, где пучок труб помещён в защитный кожух. Используются в промышленных котельных и ЦТП. Отличаются высокой надёжностью и возможностью работы под большим давлением.

Зачем нужен теплообменник каждому дому?

Наличие теплообменника — не роскошь, а необходимость для любого дома с системой отопления. Он решает сразу несколько задач: повышает безопасность, экономит топливо, защищает оборудование и обеспечивает комфорт.

Во-первых, теплообменник предотвращает смешивание теплоносителей. Это критично, если в котле используется антифриз, а в системе ГВС — питьевая вода. Без разделения есть риск попадания химикатов в кран.

Во-вторых, он позволяет использовать один котёл для нескольких целей: отопления и нагрева воды. Например, в бойлере косвенного нагрева теплообменник забирает энергию от котла, когда тот работает, и аккумулирует горячую воду. Это экономит до 30% газа по сравнению с двухконтурным котлом.

В-третьих, теплообменник снижает термические напряжения в системе. Он выравнивает температурные скачки, особенно при частом включении насосов или изменении режима работы котла. Это продлевает срок службы труб, насосов и арматуры.

Случаи и примеры использования

• Частный дом с газовым котлом: пластинчатый теплообменник в гидрострелке помогает разделить контуры отопления и ГВС, обеспечивая стабильную работу.
• Многоквартирный дом: в ЦТП установлен кожухотрубный теплообменник, передающий тепло от магистральной сети к внутридомовым системам.
• Дом с твердотопливным котлом: буферная емкость с встроенным змеевиком накапливает тепло, а теплообменник передаёт его в систему по мере необходимости.

Как выбрать теплообменник: критерии подбора

Правильный выбор теплообменника зависит от нескольких факторов: мощности котла, объёма потребления ГВС, типа системы и бюджета. Ошибка в расчёте может привести к недогреву, перерасходу топлива или преждевременному выходу из строя.

Первое — определите назначение. Нужен ли вам теплообменник для ГВС, разделения контуров или рекуперации тепла? Для ГВС подойдёт бойлер с змеевиком, для сложных систем — пластинчатый модуль.

Второе — рассчитайте тепловую нагрузку. Формула проста: Q = m × c × ΔT, где Q — мощность (кВт), m — расход воды (кг/с), c — удельная теплоёмкость (4,186 кДж/кг·°C), ΔT — разница температур. Например, для нагрева 10 л/мин (0,167 кг/с) с 10 °C до 55 °C требуется около 31,5 кВт.

Третье — обратите внимание на материал. Нержавеющая сталь AISI 316L устойчива к коррозии и подходит для жёсткой воды. Медь эффективна, но чувствительна к хлору и механическим повреждениям.

Ошибки при выборе

1. Подбор по габаритам, а не по мощности — приводит к недостаточному нагреву.
2. Игнорирование качества воды — вызывает накипь и снижает КПД.
3. Отказ от сервисного доступа — затрудняет очистку и ремонт.
4. Экономия на автоматике — отсутствие датчиков температуры и защиты от перегрева снижает безопасность.

Установка и обслуживание: что нужно знать

Даже самый качественный теплообменник будет работать неэффективно без правильного монтажа и регулярного ухода. Установку должен выполнять сертифицированный специалист, соблюдая требования СНиП и производителя.

На этапе монтажа важно обеспечить свободный доступ для обслуживания, предусмотреть запорную арматуру и дренаж. При подключении нельзя допускать механических напряжений в трубопроводах — это может привести к деформации пластин или труб.

Обслуживание включает периодическую промывку, осмотр на предмет утечек и контроль теплоотдачи. Пластинчатые модели рекомендуется промывать раз в 1–2 года, особенно при использовании жёсткой воды. Для этого применяются кислотные составы (например, на основе лимонной или уксусной кислоты).

Чек-лист для проверки состояния

• Есть ли утечки на соединениях?
• Не снижается ли температура на выходе?
• Шумит ли насос или сам теплообменник?
• Проверены ли датчики и автоматика?
• Проведена ли промывка за последний год?

Экспертное мнение

По его словам, будущее — за модульными системами с несколькими теплообменниками. Например, в одном баке могут быть два змеевика: один от солнечного коллектора, второй — от котла. Это позволяет использовать бесплатное тепло солнца в первую очередь, а резервный источник — только при необходимости.

Также эксперт отмечает рост популярности钎焊ных (паяных) пластинчатых теплообменников. Они герметичны, не требуют уплотнителей, но не подлежат разборке. Их выбирают там, где важна надёжность, а доступ для обслуживания ограничен.

Вопросы и ответы

Заключение

Теплообменник — это не просто деталь, а «сердце» современной системы отопления. Он обеспечивает безопасность, эффективность и гибкость управления теплом. Без него невозможно представить ни частный дом, ни многоквартирный комплекс, ни промышленный объект.

Выбор, монтаж и обслуживание теплообменника требуют профессионального подхода. Учитывайте мощность, тип системы, качество воды и условия эксплуатации. Не экономьте на качестве — хороший теплообменник окупится за счёт экономии топлива и длительного срока службы.

• Теплообменник разделяет теплоносители, предотвращая их смешивание.
• Пластинчатые модели — самые эффективные для частных домов.
• Правильный расчёт мощности — залог стабильной работы.
• Регулярная промывка и обслуживание продлевают срок службы.
• Будущее — за комбинированными системами с несколькими источниками тепла.
