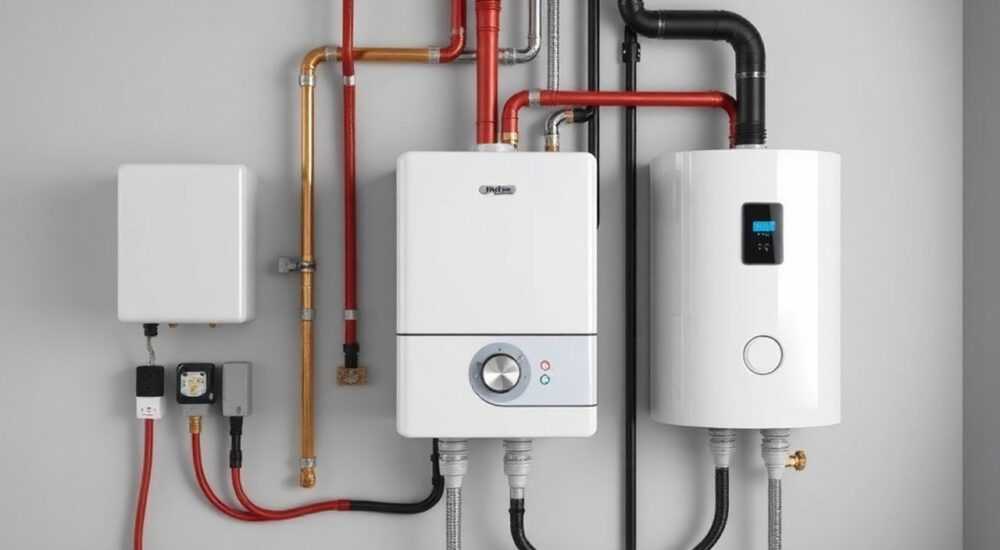

Двухконтурный котел и электрический бойлер схема подключения

Двухконтурный газовый котёл и электрический бойлер — это два устройства, которые могут работать как по отдельности, так и в единой системе отопления и горячего водоснабжения. Однако у них разные принципы действия: котёл одновременно греет теплоноситель для радиаторов и обеспечивает ГВС, но при высоком спросе на горячую воду может не справляться с нагрузкой. В таких случаях целесообразно подключить накопительный электрический бойлер, который берёт на себя функцию подготовки горячей воды, разгружая котёл и обеспечивая стабильную температуру и напор. Схема подключения зависит от типа системы, потребностей семьи и технических возможностей помещения.

Зачем комбинировать двухконтурный котёл и электрический бойлер?

Двухконтурный котёл — популярное решение для частных домов и квартир: он компактный, не требует много места и обеспечивает и отопление, и горячую воду. Но его главный недостаток — зависимость между потреблением ГВС и работой отопительного контура. Когда вы открываете кран с горячей водой, котёл переключается в режим приготовления ГВС, а отопление временно приостанавливается.
При одновременном использовании нескольких точек водоразбора (например, душ и мойка) даже мощный котёл может не успевать нагревать воду, что приводит к перепадам температуры. Это особенно заметно в больших домах или семьях с 3–4 и более людьми.
Подключение электрического бойлера решает эту проблему. Он берёт на себя функцию приготовления горячей воды, позволяя котлу работать стабильно только на отопление. Это повышает комфорт, снижает износ оборудования и позволяет оптимизировать энергозатраты.

Кроме того, современные модели бойлеров оснащены термостатами и программаторами, что позволяет нагревать воду в ночное время (по льготному тарифу) и использовать её днём. Это экономически выгодно, особенно при наличии многотарифного счётчика.

Типовые схемы подключения

Существует несколько способов интеграции электрического бойлера в систему с двухконтурным котлом. Выбор зависит от типа бойлера, наличия циркуляции, объёма потребления и архитектуры трубопровода.

1. Параллельное подключение без приоритета

Наиболее простая схема — когда бойлер и котёл подключены параллельно к системе ГВС. При открытии крана горячей воды вода поступает либо от котла, либо от бойлера, в зависимости от того, где выше давление и температура.

• Преимущества: минимальные затраты на монтаж, не требуется сложная автоматика.
• Недостатки: возможны колебания температуры, нет контроля за приоритетом, риск смешивания потоков.

Эта схема подходит только для временного использования или при низком потреблении ГВС.

2. Подключение с приоритетом бойлера

Более продвинутый вариант — бойлер становится основным источником ГВС, а котёл работает только как резерв. Для этого используется обратный клапан и настройка приоритета в системе.

• Бойлер постоянно поддерживает заданную температуру (обычно 55–60 °C).
• Когда запас горячей воды заканчивается, котёл автоматически включается.
• Требуется установка группы безопасности и расширительного бака.

3. Интеграция через гидрострелку или коллектор

Оптимальная схема для домов площадью от 100 м². Здесь котёл подключается к системе отопления, а бойлер — к отдельному контуру ГВС через гидравлическую стрелку или коллектор с трёхходовым клапаном.

4. Бойлер косвенного нагрева с управлением от котла

Хотя в запросе указан *электрический* бойлер, стоит упомянуть альтернативу — бойлер косвенного нагрева, который греется от теплоносителя котла. Он эффективнее, но требует более сложной схемы.
Если всё же используется электрический бойлер, он подключается автономно, но может управляться через комнатный термостат или систему «умный дом» для синхронизации с графиком потребления.

Пошаговая инструкция по монтажу

Подключение электрического бойлера к системе с двухконтурным котлом требует чёткого соблюдения технологии. Ниже — алгоритм для схемы с приоритетом бойлера и циркуляцией.

1. Выберите место установки. Бойлер должен находиться вертикально, с зазором 10 см от стен, надежно закреплён на несущей поверхности. Рядом — доступ к электросети и трубам.
2. Отключите электропитание и подачу воды. Перекройте краны на вводе ХВС и ГВС, обесточьте щиток.
3. Подключите водяные патрубки. К нижнему входу — холодная вода, к верхнему — подача горячей. Установите шаровые краны с обеих сторон для обслуживания.
4. Установите предохранительный клапан. Он монтируется на входе холодной воды и отводит избыточное давление в канализацию через сливной шланг.
5. Подключите электропитание. Используйте отдельную линию с УЗО (не менее 16 А). Провод — медный, сечением 2,5 мм².
6. Интегрируйте в систему ГВС. Подключите выход бойлера к общей магистрали горячей воды. Если есть циркуляция — добавьте рециркуляционный насос.
7. Заполните бойлер водой. Откройте кран ХВС, дождитесь, пока выйдет весь воздух. Проверьте соединения на утечки.
8. Включите питание и задайте температуру. Оптимально — 55–60 °C. Более высокие значения увеличивают накипь.

Настройка приоритета и автоматики

Для полной интеграции:

• Настройте термостат бойлера на 58 °C, а котла — на 45–50 °C. Это обеспечит приоритет бойлера.
• При наличии комнатного термостата или контроллера (например, Nefit Easy, Bosch EasyControl), настройте график нагрева: ночью — нагрев, днём — использование.
• Для домов с постоянным проживанием можно включить циркуляцию горячей воды, чтобы вода не остывала в трубах.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают просчёты при монтаже. Вот самые частые:

• Отсутствие предохранительного клапана. Без него при нагреве давление растёт, что может привести к взрыву бака. Обязательно устанавливайте!
• Подключение к старой электропроводке. Многие пытаются запитать бойлер от обычной розетки. Это опасно: при перегрузке провода нагреваются, возможен пожар.
• Неправильный выбор объёма бойлера. Для семьи из 3 человек достаточно 80–100 литров. Меньше — быстро заканчивается вода, больше — перерасход электроэнергии.
• Игнорирование циркуляции. В больших домах вода долго идёт из крана. Циркуляционный насос решает проблему, но требует дополнительного контура.
• Смешивание потоков без обратного клапана. Если не установить обратный клапан, горячая вода из бойлера может попасть в контур котла, вызывая сбои в работе.

Экспертное мнение

По её словам, лучший результат даёт схема с бойлером на 100–120 литров, циркуляционным насосом и управлением через Wi-Fi-термостат. Например, бойлеры от брендов Ariston, AEG или Bosch с функцией ECO-режима позволяют снизить потребление на 15–20%.
Кроме того, Елена отмечает: «В новых домах с высокой теплоизоляцией можно вообще отключать котёл летом и использовать только бойлер для ГВС. Это снижает износ котла и экономит газ.»

Часто задаваемые вопросы

Заключение

Комбинация двухконтурного котла и электрического бойлера — это разумный шаг к повышению комфорта и надёжности системы жизнеобеспечения дома. Такая схема устраняет основные недостатки двухконтурников: нестабильную температуру, ограниченный поток ГВС и частые включения/выключения котла.

• Используйте бойлер как основной источник ГВС при высоком потреблении.
• Подключайте через отдельную линию с УЗО и кабелем 2,5 мм².
• Настройте приоритет бойлера по температуре (на 5–10 °C выше котла).
• Устанавливайте предохранительный клапан и группу безопасности.
• Планируйте циркуляцию при расстоянии от бойлера до точки водоразбора более 8 метров.
