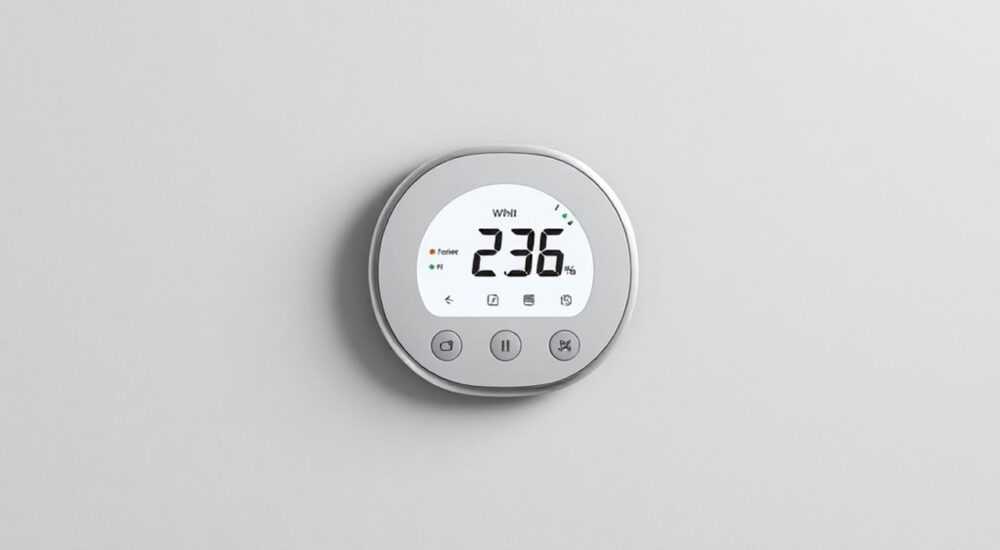

Двухзонный терморегулятор для теплого пола

Двухзонный терморегулятор для теплого пола — это устройство, позволяющее независимо управлять температурой в двух разных зонах обогрева, что особенно актуально при раздельной прокладке контуров в помещениях с разными режимами эксплуатации. Такое решение повышает комфорт, снижает энергопотребление и обеспечивает точный контроль микроклимата. Оптимальный выбор — цифровые модели с Wi-Fi и программированием, поддерживающие датчики пола и воздуха.

Что такое двухзонный терморегулятор

Двухзонный терморегулятор — это электронное устройство, предназначенное для управления двумя независимыми контурами тёплого пола. В отличие от стандартного однозонного регулятора, оно оснащено двумя выходами на нагревательные кабели или маты, а также может поддерживать до двух датчиков температуры (пола или воздуха). Это позволяет задавать разные режимы нагрева в ванной, кухне, гостиной или других помещениях без необходимости устанавливать два отдельных блока.
Такие устройства часто используются в квартирах с зонированной системой обогрева, например, когда одна ветка покрывает санузел, а вторая — большую комнату. Управление может быть механическим, но чаще применяются цифровые модели с LCD-дисплеем, таймером и возможностью программирования графика работы. Современные версии интегрируются в «умный дом» через Wi-Fi или Bluetooth.
Различают двухзонные регуляторы по типу монтажа: скрытый (встраиваемый в стену) и наружный (накладной). Первые выглядят аккуратнее, вторые — проще в установке. Также важно учитывать максимальную нагрузку: как правило, она составляет 3,5–5 кВт на канал, что достаточно для большинства бытовых систем.

Преимущества и недостатки

Использование двухзонного терморегулятора вместо двух однозонных имеет ряд преимуществ, но также сопряжено с определёнными ограничениями.

• Экономия места на стене — один корпус вместо двух, что особенно важно в малогабаритных квартирах.
• Централизованное управление — все настройки доступны в одном интерфейсе, что удобно для пользователей.
• Снижение затрат — покупка одного устройства дешевле, чем двух аналогичных по функционалу.
• Гибкость программирования — возможность установить разные температурные графики по дням недели для каждой зоны.
• Повышенная энергоэффективность — отключение обогрева в неиспользуемых зонах без потери комфорта в активных.

Однако есть и минусы. Например, при выходе из строя одного блока обесточиваются обе зоны. Кроме того, не все модели поддерживают одновременную работу с датчиками пола и воздуха, что ограничивает точность контроля. Также могут возникнуть сложности с подключением, если контуры имеют сильно различающуюся длину или мощность.

Как работает устройство

Принцип работы двухзонного терморегулятора основан на измерении температуры в каждой зоне с помощью датчиков и автоматическом включении/выключении нагревательного контура для поддержания заданного значения. Обычно используется термистор — датчик сопротивления, реагирующий на изменения температуры.
Каждая зона подключается к своему каналу регулятора. При падении температуры ниже установленного порога реле замыкает цепь, и ток поступает на нагревательный кабель. Как только температура достигает нужного уровня, реле размыкается, и обогрев прекращается. Процесс повторяется циклически.
Современные устройства работают в нескольких режимах:

• Ручной — постоянная температура без изменений.
• Программируемый — график по часам и дням недели (например, утром +24 °C, ночью +18 °C).
• Эко-режим — понижение температуры при отсутствии людей (детекция через таймер или интеграцию с датчиками движения).

Некоторые модели поддерживают работу с датчиком воздуха, что позволяет поддерживать комфортную температуру не только на полу, но и в помещении. Однако при этом важно правильно выбрать место установки датчика — не на сквозняке и не под прямыми солнечными лучами.

1. Подключение питания 220 В к клеммам L и N.
2. Подключение нагревательных контуров к выходам Load 1 и Load 2.
3. Подключение датчиков температуры (внутри пола или на стене).
4. Настройка параметров через меню: целевая температура, временные интервалы, гистерезис.
5. Тестовый запуск и корректировка чувствительности.

Критерии выбора

При покупке двухзонного терморегулятора важно учитывать несколько ключевых параметров, чтобы устройство соответствовало вашей системе и условиям эксплуатации.

Мощность и нагрузка

Общая нагрузка на устройство не должна превышать его номинальную мощность. Для большинства моделей — это 3,5 кВт на канал. Если суммарная мощность кабелей больше — потребуется монтаж контактора. Например, при нагрузке 6 кВт на зону необходимо использовать внешнее реле.

Тип управления

• Механический — простой, дешёвый, но неточно регулирует температуру.
• Цифровой — точное управление, программирование, индикация, но дороже.
• Сенсорный — современный интерфейс, но чувствителен к влаге.

Функции и возможности

Приоритетные функции:

• Программирование графика (суточное/недельное).
• Wi-Fi и управление через смартфон (через приложения типа Tion, Teplolink, Moes).
• Поддержка датчиков пола и воздуха.
• Защита от замерзания (поддержание +5 °C при длительном отсутствии).
• Индикация ошибок (обрыв датчика, перегрев).

Бренд и гарантия

Лидеры рынка: DEVI (Дания), Thermoreg (Швеция), Warmstad (Россия), Energoclima (Италия), Neotech (Южная Корея). Предпочтение стоит отдавать моделям с гарантией от 2 до 5 лет.

Установка и подключение

Монтаж двухзонного терморегулятора требует соблюдения правил электробезопасности и точного следования схеме подключения. Работы лучше проводить при отключённом питании.
Первым делом определяется место установки — обычно это стена рядом с распределительной коробкой, на высоте 90–120 см от пола. Датчики температуры укладываются в штробу на глубину 20–30 см от края контура, в металлической гофре для защиты.

Пошаговая инструкция

1. Отключите электропитание на щитке.
2. Подготовьте штробу и монтажную коробку (при встраиваемом монтаже).
3. Проложите кабели: фаза, ноль, заземление, два нагревательных контура, два датчика.
4. Подключите провода к клеммам согласно инструкции: L (фаза), N (ноль), L1/N1 (контур 1), L2/N2 (контур 2), S1/S2 (датчики).
5. Закрепите корпус в подрозетнике.
6. Включите питание и проверьте индикацию.
7. Настройте температуру и тестовый режим.

Для нагрузки выше 3,5 кВт на зону обязательно использование магнитного пускателя (контактора). Он подключается между регулятором и кабелем, а управляется слаботочным сигналом.

Ошибки монтажа и эксплуатации

Даже качественное устройство может работать некорректно из-за типичных ошибок при установке или настройке.

• Неправильное расположение датчика. Установка рядом с окном, радиатором или в месте сквозняка даёт ложные показания.
• Отсутствие гофры для датчика. Без защиты датчик невозможно заменить при выходе из строя.
• Перегрузка выходов. Подключение кабеля с превышением допустимой мощности приводит к перегреву и выходу из строя реле.
• Игнорирование заземления. Особенно важно для ванных комнат — риск поражения током.
• Неправильное программирование. Например, установка слишком частых переключений — каждые 15 минут, что снижает ресурс оборудования.

Также распространённая ошибка — попытка подключить два датчика к одному входу. Это нарушает работу термостата. Каждая зона должна иметь свой датчик или переключаться вручную (в редких моделях).

Экспертное мнение

Вопросы и ответы

Заключение

Двухзонный терморегулятор для тёплого пола — это эффективное решение для тех, кто хочет оптимизировать обогрев в нескольких помещениях без лишних затрат и загромождения стен. Он сочетает в себе экономию, удобство управления и энергоэффективность, особенно при использовании программирования и удалённого доступа.

• Двухзонный терморегулятор управляет двумя контурами из одного устройства.
• При выборе учитывайте мощность, тип управления и наличие Wi-Fi.
• Установка требует точного соблюдения схемы и защиты датчиков.
• Избегайте типичных ошибок: неправильное размещение датчиков, перегрузка, игнорирование заземления.
• Для высоких нагрузок используйте контакторы.
