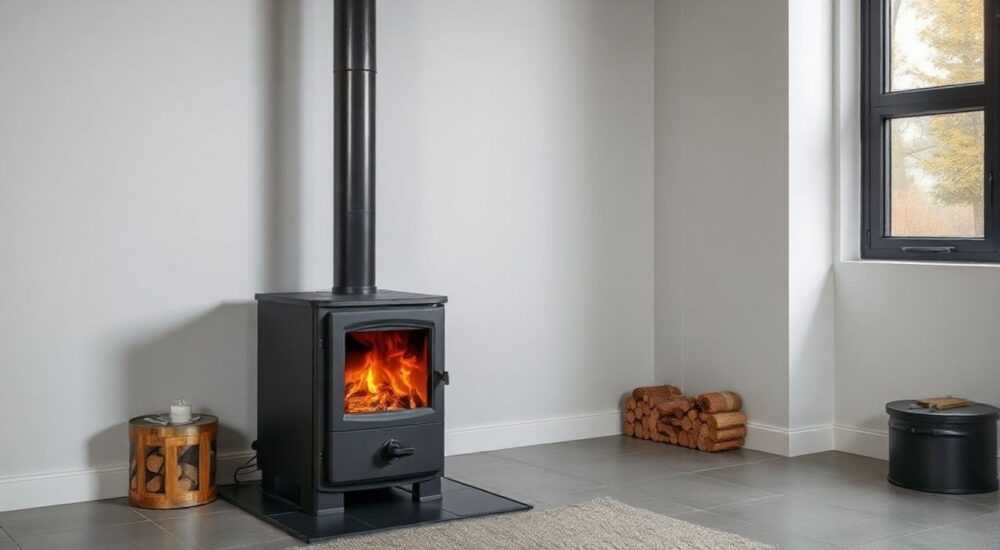

Дымоход для напольных котлов

Дымоход для напольного котла — это не просто труба, выводящая продукты сгорания, а важнейший элемент системы отопления, обеспечивающий безопасность, эффективность и долговечность оборудования. От правильного выбора конструкции, материала и монтажа зависит стабильная тяга, полное сгорание топлива и защита дома от угарного газа. Многие владельцы частных домов недооценивают этот компонент, что приводит к снижению КПД, перерасходу топлива и даже аварийным ситуациям.

Типы дымоходов для напольных котлов

Для напольных котлов используются различные типы дымоходов, каждый из которых подходит под определённые условия эксплуатации. Основные разновидности — это кирпичные, стальные одностенные, коаксиальные и сэндвич-дымоходы. Выбор зависит от вида топлива (газ, дизель, твёрдое топливо), мощности котла и архитектуры здания.

Кирпичные дымоходы — классическое решение, применявшееся десятилетиями. Они прочны, долговечны и обладают хорошей теплоёмкостью. Однако их недостаток — низкая герметичность, склонность к образованию конденсата и сложность монтажа. Современные нормы допускают использование кирпичных шахт только при условии внутреннего футерования кислотоустойчивыми материалами.

Стальные одностенные трубы чаще применяются для временных или вспомогательных систем. Их минус — высокая теплопотеря и быстрое охлаждение газов, что снижает тягу и способствует коррозии. Такие дымоходы подходят только для кратковременного использования или в сочетании с дополнительной теплоизоляцией.

Современный стандарт — сэндвич-дымоходы. Они состоят из двух труб (внутренней нержавеющей и внешней защитной) с прослойкой из базальтовой ваты. Такая конструкция обеспечивает высокую термостойкость, минимальное образование конденсата и простоту монтажа. Сэндвич-системы устанавливаются как вертикально, так и горизонтально (при наличии технической возможности).

Коаксиальные дымоходы используются преимущественно с газовыми котлами с закрытой камерой сгорания. Они позволяют выводить дым и забирать воздух для горения по двум концентрическим трубам. Это повышает КПД и безопасность, так как исключается забор воздуха из помещения. Коаксиальный дымоход можно выводить через стену, что упрощает монтаж в уже построенных домах.

Сравнение материалов дымоходов

Как выбрать дымоход: ключевые критерии

Правильный выбор дымохода начинается с анализа технических параметров котла и условий установки. Первое, на что стоит обратить внимание — тип топлива. Газовые, жидкотопливные и твердотопливные котлы выделяют разные температуры и состав продуктов сгорания, что напрямую влияет на требования к материалу дымохода.

Для газовых котлов подойдут сэндвич-дымоходы из нержавеющей стали марки AISI 316L. Этот сплав устойчив к хлоридам и сернистым кислотам, которые образуются в конденсате. Температура уходящих газов у газовых котлов редко превышает 200 °C, но при конденсации влага становится агрессивной средой.

Жидкотопливные (дизельные) котлы работают при более высоких температурах — до 350 °C. Кроме того, сажа и смолы оседают активнее, поэтому требуется регулярная чистка. В этом случае предпочтительны керамические или усиленные сэндвич-дымоходы с толщиной стенки не менее 1 мм.

Твердотопливные котлы — самые «требовательные». Температура газов может достигать 600 °C при растопке, а при использовании влажной древесины — образуется большое количество конденсата. Здесь необходимы дымоходы с высокой термостойкостью и толстым утеплителем. Лучший выбор — керамический блочный дымоход или сэндвич из жаропрочной стали (AISI 321 или 310S).

Второй важный параметр — диаметр дымохода. Он должен соответствовать патрубку котла и быть указан в паспорте оборудования. Как правило, для котлов мощностью до 24 кВт достаточно диаметра 150 мм, а для 40–50 кВт — уже 200 мм. Уменьшение сечения недопустимо — это вызывает завихрения, снижает тягу и увеличивает риск задымления.

Высота дымохода также регламентирована. По СНиП 2.04.05-91 минимальная высота над уровнем конька — 500 мм. Если дымоход проходит рядом с вентиляционной трубой или находится ниже конька, его нужно удлинять. Недостаточная высота приводит к «опрокидыванию» тяги, особенно при сильном ветре.

Что проверить перед покупкой

• Соответствие материала дымохода типу котла и топлива.
• Наличие сертификата пожарной безопасности и паспорта изделия.
• Толщину внутренней трубы — не менее 0,8 мм для газа, 1 мм для твёрдого топлива.
• Качество утеплителя в сэндвич-конструкции — базальтовая вата плотностью 100–120 кг/м³.
• Герметичность соединений — все стыки должны быть проварены или уплотнены термостойкими прокладками.

Монтаж дымохода: пошаговая инструкция и ошибки

Установка дымохода — процесс, требующий точности и соблюдения норм. Ошибки на этом этапе могут привести к пожару, утечке угарного газа или выходу котла из строя. Ниже — пошаговый алгоритм монтажа сэндвич-дымохода для напольного газового котла.

1. Подготовьте проект. Убедитесь, что маршрут дымохода не пересекает газовые трубы, электрокабели и деревянные конструкции без защиты.
2. Соберите внутренний контур «по дыму» — то есть каждая последующая труба вставляется в предыдущую. Это предотвращает попадание конденсата в стыки.
3. Установите переходник с патрубка котла на дымоход. Используйте термостойкий герметик (до 1000 °C).
4. Монтируйте вертикальные секции с фиксацией хомутами каждые 1,5 метра. На поворотах используйте тройники с карманом для конденсата и ревизионным люком.
5. Выведите дымоход через перекрытие, используя металлический стакан с теплоизоляцией. Зазор между трубой и стаканом заполняется негорючим материалом (базальтовый картон).
6. На крыше установите оголовок с искрогасителем и дефлектором для усиления тяги.
7. Проведите пробный запуск и проверьте тягу с помощью анемометра или дымовой палочки.

Частые ошибки при монтаже:

• Горизонтальные участки длиннее 1 метра без уклона — приводят к застою конденсата.
• Использование обычного силикона вместо термостойкого герметика.
• Отсутствие ревизионного люка — невозможность чистки и диагностики.
• Недостаточная теплоизоляция при прохождении через чердак — риск возгорания.
• Установка дымохода близко к окну или вентиляционной решётке — возможен подсос дыма обратно в дом.

Утепление и конденсат: почему это важно

Одна из главных задач дымохода — сохранение высокой температуры уходящих газов. При охлаждении ниже точки росы образуется конденсат, который содержит агрессивные кислоты (сернистую, соляную). Они разрушают металл, особенно в бюджетных стальных дымоходах.

Утепление решает эту проблему. Сэндвич-трубы с базальтовой изоляцией толщиной 50–100 мм поддерживают температуру внутренней стенки выше точки росы. Это снижает коррозию, увеличивает срок службы и улучшает тягу. Особенно актуально в холодное время года и при использовании конденсационных котлов.

Для кирпичных дымоходов утепление — обязательный этап модернизации. Без него конденсат скапливается внутри, разрушает кладку и приводит к плесени на стенах. Решение — вставка гибкой нержавеющей вкладки (футеровка) с последующим утеплением снаружи минеральной ватой и защитным кожухом.

Конденсат необходимо отводить. Для этого в нижней части дымохода устанавливается тройник с конденсатосборником. Жидкость собирается в ёмкость и периодически сливается. В современных системах — автоматический слив через нейтрализующий фильтр.

Как работает система отвода конденсата

• Конденсат стекает по внутренней стенке дымохода вниз.
• Попадает в тройник с карманом и задвижкой.
• Собирается в пластиковую ёмкость объёмом 1–2 литра.
• При заполнении — сигнализируется индикатором или требует ручного слива.
• Утилизация — через канализацию или нейтрализация известковым раствором.

Обслуживание и чистка дымохода

Регулярное обслуживание — залог безопасной и эффективной работы системы. По требованиям ПБ 12-368-00, дымоходы необходимо чистить не реже двух раз в год: перед началом и после окончания отопительного сезона. Для твердотопливных котлов — дополнительно каждые 3 месяца при интенсивной эксплуатации.

Процедура включает:

• Визуальный осмотр на предмет трещин, коррозии и деформаций.
• Очистку внутренних стенок от сажи с помощью ершей, цепей или пневматических устройств.
• Промывку конденсатосборника и замену фильтров (если есть).
• Проверку тяги анемометром — норма: 10–20 Па.
• Освидетельствование дымовой шахты при помощи видеокамеры (для кирпичных и керамических систем).

Самостоятельная чистка возможна только для доступных участков. Верхние секции и кровельные оголовки требуют привлечения специалистов. Использование химических средств (например, порошки для чистки дымоходов) допустимо, но не заменяет механическую очистку.

Автоматические системы чистки (например, сжигание сажи с помощью тэнов) применяются в промышленных котлах, но редко в быту. Более практично — установка датчиков загрязнения, которые сигнализируют о необходимости обслуживания.

Экспертное мнение

Современные тенденции — переход на модульные системы из нержавеющей стали и керамики. Они быстрее монтируются, имеют гарантию до 25 лет и совместимы с любыми типами котлов. Также растёт спрос на дымоходы с интегрированными датчиками температуры и тяги, подключаемыми к умному дому.

Вопросы и ответы

Заключение

Дымоход для напольного котла — это не второстепенная деталь, а полноценный элемент отопительной системы, от которого зависят безопасность, КПД и срок службы оборудования. Пренебрежение его выбором и монтажом может обойтись дороже, чем экономия на материале.

• Приоритет — сэндвич-дымоходы из нержавеющей стали AISI 316L для газа и AISI 321 для твёрдого топлива.
• Диаметр и высота должны соответствовать паспортным данным котла и нормам СНиП.
• Обязательно утепление и отвод конденсата — это продлевает жизнь дымоходу и котлу.
• Чистка и диагностика — не реже двух раз в год.
• Монтаж выполняйте только по проекту, с соблюдением противопожарных зазоров.
