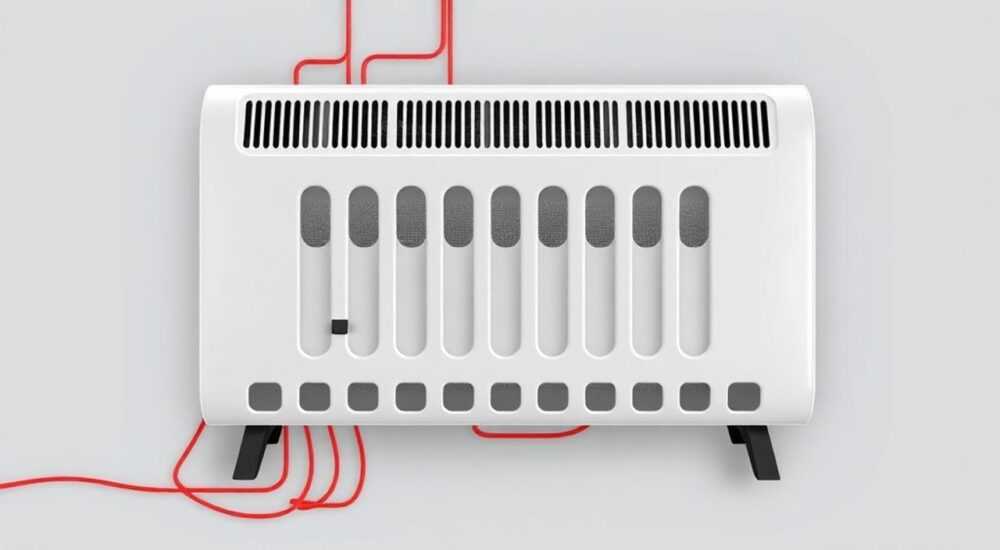

Электрическая схема конвектора

Электрическая схема конвектора — это техническое описание подключения и взаимодействия всех его компонентов, обеспечивающих эффективный и безопасный обогрев помещения. Она включает нагревательный элемент, термостат, автоматику безопасности, сетевой шнур и дополнительные модули управления. Понимание этой схемы необходимо как для правильного монтажа и эксплуатации, так и при диагностике неисправностей.

Основные компоненты электрической схемы

Электрическая схема конвектора состоит из нескольких ключевых элементов, каждый из которых выполняет свою функцию в цепи питания и управления. Первый и главный компонент — нагревательный элемент (ТЭН). Он преобразует электрическую энергию в тепловую за счёт сопротивления спирали. Современные ТЭНы могут быть трубчатыми, кварцевыми или выполнены в виде монолитных панелей, но принцип подключения остаётся одинаковым: они подключаются последовательно к фазе и нулю через коммутирующее устройство.

Следующий важный элемент — терморегулятор. Это устройство отвечает за поддержание заданной температуры в помещении. Оно размыкает и замыкает цепь в зависимости от показаний датчика температуры воздуха. В простых механических моделях используется биметаллическая пластина, в цифровых — электронный датчик и микроконтроллер. Наличие термостата позволяет экономить до 30% электроэнергии по сравнению с постоянным нагревом.

Автоматические защитные устройства также являются частью схемы. К ним относятся предохранители, автоматические выключатели и датчики перегрева. Последний особенно важен: он размыкает цепь при превышении допустимой температуры внутри корпуса, что предотвращает возгорание. Такой датчик обычно устанавливается рядом с ТЭНом и работает автономно от основного термостата.

Сеть подключения обеспечивается через силовой кабель с вилкой. Он подаёт питание на входную клеммную колодку. Обязательным условием является наличие заземляющего провода, особенно в помещениях с повышенной влажностью. Отсутствие заземления увеличивает риск поражения током при пробое изоляции.

Обозначения элементов на схеме

На стандартной электрической схеме используются общепринятые графические символы. Например:

• ТЭН обозначается как прямоугольник с волнистой линией внутри;
• термостат — как контакт с биметаллической пластиной или стрелкой температурного диапазона;
• автоматический выключатель — как прямоугольник с рычажком;
• датчик перегрева — как круг с буквой «t» или специальным значком.

Правильное понимание этих символов позволяет читать схему даже без знания языка инструкции.

Принцип работы конвектора по электрической схеме

Работа конвектора начинается с подачи напряжения 220 В на клеммы устройства. Ток проходит через автоматический выключатель, затем — через датчик перегрева, после чего достигает термостата. Если текущая температура ниже установленного значения, контакты термостата замкнуты, и ток поступает на ТЭН. Нагревательный элемент начинает выделять тепло, которое передаётся воздуху, циркулирующему естественным образом через решётки конвектора.

Когда температура в помещении достигает заданного уровня, биметаллическая пластина в термостате изгибается и размыкает цепь. Подача тока на ТЭН прекращается. По мере остывания воздуха пластина возвращается в исходное положение, контакт замыкается, и процесс повторяется. Этот цикл обеспечивает стабильную температуру с точностью ±1–2 °C.

В случае аварийного перегрева, например, при блокировке воздушного потока или неисправности термостата, срабатывает датчик температурной защиты. Он разрывает цепь независимо от состояния основного термостата. Многие модели имеют невозвратный предохранитель: после срабатывания его нужно заменить вручную.

Цифровые конвекторы добавляют сложности в схему: в них присутствует плата управления, дисплей и кнопки. Они работают от пониженного напряжения, поэтому в схеме предусмотрен понижающий трансформатор или импульсный источник питания. Управляющая плата анализирует данные с датчиков и может реализовать программирование режимов, Wi-Fi-управление и другие функции.

Цикл работы в цифрах

• Время выхода на рабочий режим: 3–7 минут;
• Частота включения/выключения при термостате: 4–6 раз в час;
• Потребляемая мощность: от 500 Вт до 2500 Вт в зависимости от модели;
• КПД конвектора: около 98%, почти вся энергия преобразуется в тепло.

Типы электрических схем конвекторов

Электрические схемы различаются в зависимости от типа управления и уровня автоматизации. Наиболее распространённые типы — механические, электронные и смарт-системы с удалённым управлением.

Механические схемы используются в бюджетных моделях. Они просты: фаза → автомат → датчик перегрева → термостат → ТЭН. Нулевой провод подключается напрямую. Преимущество — надёжность и ремонтопригодность. Недостаток — неточный контроль температуры и отсутствие дополнительных функций.

Электронные схемы включают микроконтроллер, который управляет реле включения ТЭНа. Они позволяют устанавливать точную температуру, таймеры, режимы экономии. Часто такие модели имеют дисплей и индикацию работы. Электронная начинка чувствительна к скачкам напряжения, поэтому рекомендуется использовать стабилизатор.

Смарт-схемы поддерживают подключение к домашней сети Wi-Fi. Они интегрируются с системами «умного дома» (например, «Яндекс.Алиса», Google Home). Управление осуществляется через мобильное приложение. В схеме появляется модуль связи, антенна и дополнительные цепи питания. Такие устройства потребляют немного больше энергии в режиме ожидания — до 2–3 Вт.

Особенности подключения по типам

• Механические модели подключаются напрямую к сети без внешних источников;
• Электронные требуют стабильного напряжения (220 В ±10%);
• Смарт-устройства нуждаются в Wi-Fi и могут потребовать настройки маршрутизатора.

Подключение и монтаж по схеме

Правильное подключение — залог безопасной и долгой работы конвектора. Начните с изучения схемы, указанной на корпусе или в инструкции. Убедитесь, что сеть соответствует требованиям: напряжение 220 В, частота 50 Гц, наличие заземления.

Шаг 1: Выберите место установки. Конвектор должен находиться на расстоянии не менее 30 см от мебели, штор и других предметов. Не закрывайте решётки ввода и вывода воздуха.

Шаг 2: Проверьте состояние розетки. Контакты не должны быть окислены или расшатаны. Для мощных моделей (свыше 2 кВт) рекомендуется отдельная линия с автоматом на 16 А.

Шаг 3: Подключите конвектор к сети. Убедитесь, что вилка плотно входит в розетку. Не используйте удлинители, особенно с несколькими устройствами.

Шаг 4: Включите устройство и проверьте работу. Первые 5–10 минут возможен запах горящей пыли — это нормально. Если появился дым, резкий запах или треск — немедленно отключите прибор.

1. Отключите питание перед любыми работами с проводкой.
2. Используйте только сертифицированные кабели и розетки.
3. Проверяйте сечение провода: для 2 кВт — минимум 1.5 мм² меди.
4. Убедитесь, что заземление подключено правильно.

Частые ошибки при подключении

• Использование старой, изношенной розетки — риск перегрева контактов;
• Подключение через тройник — перегрузка линии;
• Отсутствие заземления — опасность поражения током;
• Установка за шторами — нарушение конвекции и перегрев.

Диагностика неисправностей по схеме

Если конвектор не включается или работает некорректно, электрическая схема помогает локализовать проблему. Используйте мультиметр и следуйте цепи от входа к нагрузке.

Первая проверка — наличие напряжения в розетке. Затем осмотрите сетевой шнур и вилку. Обрыв провода — частая причина отказа. Далее проверьте автоматический выключатель и датчик перегрева. Они могут сработать при перегреве и не восстановиться автоматически.

Термостат — один из самых уязвимых элементов. Его контакты со временем окисляются или подгорают. Проверьте, замыкается ли цепь при повороте ручки. Если нет — вероятна неисправность. В некоторых случаях помогает чистка, но чаще требуется замена.

ТЭН диагностируется по сопротивлению. У исправного элемента оно составляет от 20 до 100 Ом (в зависимости от мощности). Если сопротивление равно нулю — короткое замыкание; если бесконечность — обрыв спирали.

Чек-лист диагностики

• Есть ли напряжение в розетке? (да/нет)
• Цел ли сетевой шнур? (визуальный осмотр)
• Срабатывает ли автомат? (проверить тестовой лампой)
• Работает ли термостат? (проверить мультиметром)
• Имеет ли ТЭН нормальное сопротивление? (сравнить с паспортными данными)

Меры безопасности при работе со схемой

Работа с электрическими схемами требует строгого соблюдения правил. Даже низковольтные цепи могут быть опасны при неправильном обращении. Перед началом диагностики всегда отключайте устройство от сети.

Не работайте во влажной среде. Влага снижает сопротивление изоляции и увеличивает риск поражения током. Используйте инструмент с изолированными ручками и диэлектрические перчатки при необходимости.

При пайке электронных компонентов убедитесь, что плата полностью обесточена. Статическое электричество может повредить микросхемы. Работайте на антистатическом коврике.

Никогда не замыкайте контакты вручную для проверки. Это может привести к перегрузке и выходу ТЭНа из строя. Используйте только измерительные приборы.

Требования ПУЭ и ГОСТ

• Все электромонтажные работы должны выполнять лица с группой электробезопасности не ниже II;
• Запрещено использовать самодельные соединения и нестандартные материалы;
• Каждое устройство мощнее 1 кВт должно иметь отдельную линию с автоматом.

Экспертное мнение

По её словам, до 40% обращений в сервис связаны с попытками самостоятельного ремонта. «Люди чистят ТЭН металлической щёткой, царапая изоляцию, или меняют термостат на подходящий по размеру, но не по параметрам. В результате — короткое замыкание или потеря защиты.»

Она также отмечает рост популярности модульных конвекторов: «Сейчас выпускаются модели, где каждый блок — ТЭН, термостат, электроника — легко заменяется. Это снижает стоимость ремонта и время простоя.»

Вопросы и ответы

Заключение

Понимание электрической схемы конвектора — это не просто техническая деталь, а ключ к безопасному, эффективному и долгому использованию отопительного прибора. Знание компонентов, принципа работы и типовых неисправностей позволяет принимать обоснованные решения при выборе, подключении и обслуживании оборудования.

• Изучайте схему перед подключением или ремонтом.
• Проверяйте все элементы цепи по порядку: от розетки до ТЭНа.
• Используйте только сертифицированные компоненты и инструменты.
• При сомнениях — обращайтесь к профессионалам.
• Следите за состоянием проводки и заземления.
