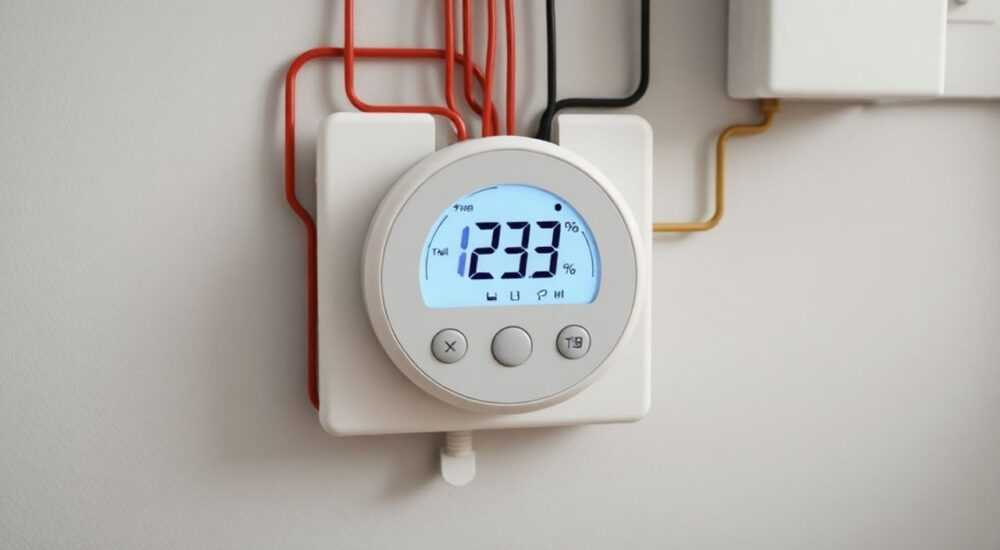

Электрическая схема подключения теплого пола к терморегулятору

Электрический теплый пол — это надежный способ повысить комфорт в доме, особенно в холодное время года. Правильная работа системы напрямую зависит от грамотного подключения нагревательного элемента к терморегулятору. От качества монтажа и соблюдения схемы подключения зависят не только эффективность обогрева, но и безопасность эксплуатации.

Для стабильной и безопасной работы теплого пола необходимо точно следовать электрической схеме подключения к терморегулятору, учитывая тип датчика температуры, сечение провода и требования по заземлению. Главное — использовать УЗО и проверять все соединения перед запуском.

Содержание статьи:

Типы электрических теплых полов: что нужно знать перед подключением
Компоненты системы: из чего состоит подключение теплого пола к терморегулятору
Основные схемы подключения теплого пола к терморегулятору
Пример подключения кабельного пола
Пошаговая инструкция по подключению теплого пола к терморегулятору
Распространённые ошибки при подключении и как их избежать
Проверочный чек-лист перед запуском
Экспертное мнение
Вопросы и ответы
Заключение

Типы электрических теплых полов: что нужно знать перед подключением

Электрические теплые полы бывают нескольких основных видов: нагревательные маты, кабельные системы, пленочные (инфракрасные) полы и стержневые маты. Каждый тип имеет свои особенности монтажа и подключения, что влияет на выбор схемы коммутации с терморегулятором.

Нагревательные кабели и маты работают за счет прохождения тока через резистивный проводник, выделяющий тепло. Они подключаются напрямую к терморегулятору и требуют точного расчета нагрузки. Пленочные ИК-полы, в свою очередь, состоят из карбоновых полос, излучающих тепло при подаче напряжения, и часто имеют параллельное подключение секций.

Выбор типа пола определяет не только мощность системы, но и способ прокладки проводов, расположение датчика температуры и необходимость использования дополнительных защитных устройств. Например, пленочные полы менее чувствительны к перегреву, но требуют аккуратной укладки и изоляции контактов.

Полезно знать: Перед покупкой терморегулятора уточните, поддерживает ли он именно ваш тип теплого пола — особенно это касается инфракрасных систем.

Компоненты системы: из чего состоит подключение теплого пола к терморегулятору

Для корректной работы системы обогрева пола требуется несколько ключевых компонентов. Основные из них: сам нагревательный элемент (кабель, мат или пленка), терморегулятор, датчик температуры пола, автоматический выключатель и УЗО (устройство защитного отключения).

Терморегулятор — «мозг» системы. Он получает данные от датчика, сравнивает текущую температуру с заданной и включает или отключает подачу питания на нагреватель. Современные модели могут быть механическими или электронными, с Wi-Fi управлением и программированием режимов.

Датчик температуры пола — обычно это термистор, помещенный в гофрированную трубку и уложенный между нагревательными элементами. Его задача — точно передавать температуру основания, чтобы избежать перегрева покрытия и повреждения напольного материала.

Подключение осуществляется через распределительную коробку, где соединяются силовые провода, нейтраль, заземление и сигнальные линии от датчика. Сечение кабеля выбирается в зависимости от мощности системы — для нагрузки до 3 кВт достаточно 1,5 мм², свыше — 2,5 мм².

Компонент	Функция	Требования
Терморегулятор	Управление включением/выключением нагрева	Соответствие типу пола, наличие УЗО, поддержка датчика
Датчик температуры	Измерение температуры пола	Установка в гофре, на глубине 5–10 см от стены
Нагревательный кабель/пленка	Генерация тепла	Равномерная укладка, без перегибов и пересечений
УЗО + автомат	Защита от утечек тока и перегрузок	Номинал 16–25 А, ток утечки 30 мА

Основные схемы подключения теплого пола к терморегулятору

Существует несколько стандартных схем подключения, которые зависят от типа терморегулятора и конфигурации сети. Наиболее распространенная — схема с однополюсным коммутацией фазы через терморегулятор.

В классической схеме фаза (L) подается на вход терморегулятора, а с выхода — на нагревательный кабель. Нейтраль (N) идет напрямую от щитка к кабелю, минуя регулятор. Датчик температуры подключается к соответствующим клеммам на плате устройства. Заземление (PE) обязательно подключается к экрану кабеля, если он экранированный.

Для двухпроводных систем (например, пленочных полов) используется параллельное подключение полос. Каждая секция подключается к шинам питания, а управление осуществляется через один общий терморегулятор. В этом случае важно обеспечить равномерную нагрузку.

Если система мощная (свыше 3 кВт), рекомендуется использовать магнитный пускатель. Терморегулятор в этом случае коммутирует катушку пускателя, а уже пускатель подает питание на нагреватель. Это снижает нагрузку на контакты регулятора и увеличивает срок его службы.

«При подключении через пускатель убедитесь, что цепь управления терморегулятора совместима по напряжению (обычно 230 В или 24 В).» — Алексей Петров, инженер-электрик, 12 лет опыта

Пример подключения кабельного пола

Отключите питание в щитке и установите УЗО с автоматом.
Подведите фазу, нейтраль и заземление к месту установки терморегулятора.
Уложите датчик температуры в гофрированную трубку, заведите его к терморегулятору.
Подключите L на вход терморегулятора, выход L1 — к фазному проводу нагревательного кабеля.
Соедините N напрямую от щитка к кабелю.
Подключите заземление к экрану кабеля и корпусу, если требуется.
Подсоедините датчик к клеммам T1/T2 на терморегуляторе.

Пошаговая инструкция по подключению теплого пола к терморегулятору

Перед началом работ убедитесь, что система полностью уложена, протестирована на сопротивление и изоляцию, а стяжка (если используется) еще не залита. Все этапы выполняются при отключенном питании.

Первым делом выберите место установки терморегулятора. Оптимальная высота — 30–90 см от пола, вдали от источников тепла и влаги. Установите монтажную коробку, подготовьте штробы для проводов: от щитка, от датчика и к нагревательному элементу.

Замерьте сопротивление нагревательного кабеля мультиметром. Полученное значение должно соответствовать паспортным данным (с допуском ±10%). Это поможет выявить обрыв или короткое замыкание до подключения.

Подключите провода в следующем порядке:

Фаза (L) от щитка — к клемме L (вход) терморегулятора.
Выход L1 — к фазному проводу нагревательного кабеля.
Нейтраль (N) — напрямую от щитка к нейтрали кабеля.
Заземление (PE) — к экрану кабеля и, при наличии, к корпусу регулятора.
Два провода от датчика — к клеммам с маркировкой Sensor, T, или аналогичной.

После подключения проверьте надежность всех зажимов, убедитесь, что нет оголенных участков. Включите питание и протестируйте работу: терморегулятор должен определить датчик, а при повышении температуры — отключить нагрев.

Полезно знать: После первого включения наблюдайте за системой первые 2–3 часа: проверьте нагрев, отсутствие посторонних запахов и корректность показаний.

Распространённые ошибки при подключении и как их избежать

Одной из самых частых ошибок является игнорирование УЗО. Подключение теплого пола без устройства защитного отключения недопустимо — это нарушает правила ПУЭ и создает риск поражения током, особенно во влажных помещениях.

Еще одна типичная ошибка — неправильная установка датчика температуры. Если его уложить слишком близко к нагревательному кабелю или не в гофру, возможны некорректные показания, перегрев или преждевременный выход из строя.

Часто монтируют терморегулятор слишком низко или в зоне сквозняков, что искажает восприятие температуры. Также встречается подключение нейтрали через терморегулятор, что может привести к пробоям и отказу электроники.

Ошибка	Последствия	Как избежать
Отсутствие УЗО	Риск поражения током, возгорание	Обязательно используйте УЗО 30 мА
Датчик без гофры	Повреждение при ремонте, неверные показания	Укладывайте датчик только в гофрированной трубке
Неправильное сечение кабеля	Перегрев, пожароопасность	Рассчитывайте сечение по мощности (1,5–2,5 мм²)
Подключение под нагрузкой	Опасность удара током, повреждение оборудования	Всегда отключайте питание перед работой

Проверочный чек-лист перед запуском

Проверено сопротивление кабеля — соответствует паспорту.
Установлено УЗО и автоматический выключатель.
Датчик температуры установлен в гофре и правильно подключен.
Заземление подключено к экрану кабеля.
Все соединения надежно зафиксированы, нет оголенных жил.
Терморегулятор закреплен, работает индикация.

Экспертное мнение

«Сегодня многие пытаются сэкономить на комплектующих, покупая дешевые терморегуляторы без сертификатов. Это большая ошибка. Качественный регулятор не только точнее контролирует температуру, но и имеет защиту от перегрузок, обрыва датчика и блокировку случайных нажатий. Инвестируйте в брендовые решения — они окупаются долгим сроком службы.» — Марина Смирнова, главный специалист по системам обогрева, компания «ТеплоДом»

Современные терморегуляторы оснащаются функциями самодиагностики, энергосбережения и удаленного управления через смартфон. Например, модели с алгоритмом адаптивного поддержания температуры могут «учиться» под график проживания и снижать потребление на 15–20%.

Также набирают популярность двойные терморегуляторы — один блок управляет двумя зонами обогрева (например, ванная и туалет). Это удобно при ограниченном месте для установки.

Вопросы и ответы

Можно ли подключить теплый пол напрямую, без терморегулятора?

Нет, это недопустимо. Без терморегулятора невозможно контролировать температуру, что приведет к перегреву покрытия, перерасходу электроэнергии и риску повреждения пола. Кроме того, это нарушает нормы безопасности.

Как выбрать мощность терморегулятора?

Мощность регулятора должна быть не ниже суммарной нагрузки нагревательного пола. Обычно выпускаются модели на 16 А (до 3,5 кВт) и 25 А (до 5,5 кВт). Если нагрузка выше — используйте магнитный пускатель.

Почему терморегулятор мигает или не включается?

Чаще всего причина — неисправность датчика температуры (обрыв, КЗ) или неправильное подключение. Проверьте сопротивление датчика (обычно 10–15 кОм при 25°C). Также может быть сбой в питании или поломка самого устройства.

Можно ли установить терморегулятор в ванной?

Да, но только в зоне 3 по ПУЭ (не ближе 60 см от душа/ванны) и с защитой IP44. Предпочтительнее вынести его в коридор или смежное помещение.

Нужно ли отдельное УЗО на каждый теплый пол?

Если несколько систем находятся в разных помещениях, лучше использовать отдельные УЗО. Это повышает безопасность и упрощает диагностику при срабатывании защиты.

Заключение

Подключение электрического теплого пола к терморегулятору — ответственный процесс, требующий знания электротехники и соблюдения норм безопасности. Грамотная схема подключения обеспечивает не только комфорт, но и длительный срок службы всей системы.

Важно помнить: экономия на комплектующих, игнорирование УЗО или неправильная укладка датчика могут привести к серьезным последствиям. Лучше потратить немного больше времени и средств на этапе монтажа, чем решать проблемы после заливки стяжки.

Правильный монтаж — это сочетание технических знаний, качественных материалов и внимания к деталям. Следуя проверенным схемам и рекомендациям, вы получите надежную и эффективную систему обогрева.

Всегда используйте УЗО и автоматический выключатель.
Подключайте только при отключенном питании.
Устанавливайте датчик температуры в гофрированной трубке.
Проверяйте сопротивление кабеля до и после монтажа.
Выбирайте терморегулятор с запасом по мощности и нужным функционалом.
