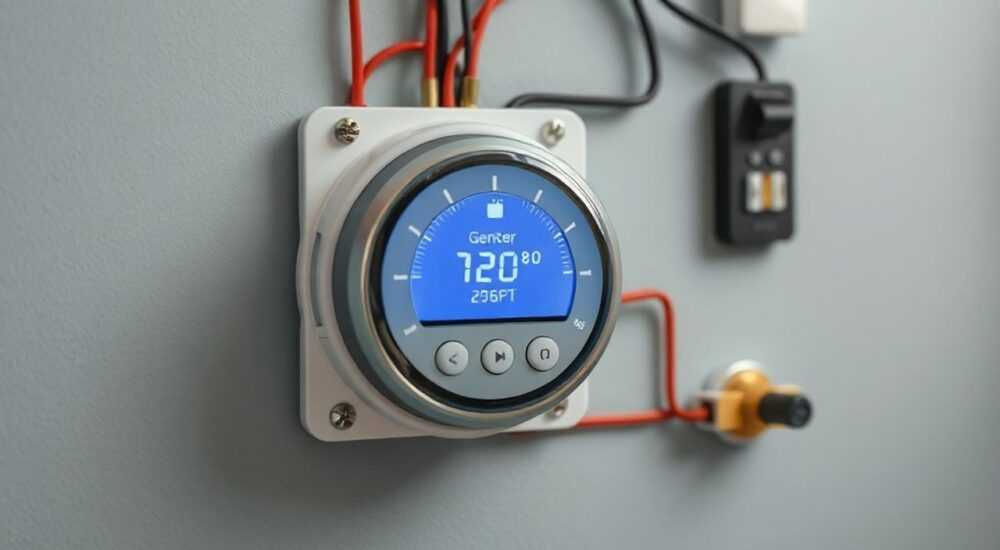

Электрическая схема терморегулятора

Электрическая схема терморегулятора — это ключевой элемент в управлении системами отопления, охлаждения и климат-контроля. Она определяет принцип работы устройства, обеспечивая автоматическое поддержание заданной температуры за счёт размыкания или замыкания электрической цепи. Понимание схемы позволяет правильно подключить прибор, устранить неисправности и повысить энергоэффективность системы.

Правильное понимание электрической схемы терморегулятора позволяет безопасно подключать устройство, диагностировать поломки и интегрировать его в «умный дом». Всегда проверяйте тип нагрузки и соответствие параметров сети перед монтажом.

Терморегуляторы применяются повсеместно: от бытовых обогревателей до промышленных холодильных установок. Их основная функция — измерять текущую температуру и сравнивать её с установленным значением, после чего управлять исполнительным устройством — котлом, теплым полом, кондиционером или вентилятором. Современные модели могут быть механическими или электронными, программируемыми, с Wi-Fi и датчиками внешней среды. Независимо от типа, все они работают по одному принципу: на основе электрической схемы, которая реализует логику управления. Чтобы эффективно использовать такое устройство, необходимо разобраться в его внутреннем устройстве, типах подключения и особенностях монтажа.

Содержание статьи:

Принцип работы терморегулятора
Основные элементы электрической схемы
Типы датчиков и их влияние на схему
Подключение терморегулятора к системе отопления
Схемы подключения для разных систем
Ошибки при монтаже и как их избежать
Чек-лист перед включением
Интегрированные решения и «умный дом»
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы терморегулятора

Терморегулятор — это устройство, которое реагирует на изменения температуры окружающей среды и управляет подачей энергии на нагревательный или охлаждающий элемент. Основой его работы является электрическая схема, содержащая датчик температуры, усилитель сигнала и коммутирующее реле. Когда температура в помещении падает ниже заданного уровня, схема замыкает цепь, включая отопление. При достижении нужной температуры — размыкает, отключая оборудование.

Работа может быть аналоговой (в механических моделях с биметаллической пластиной) или цифровой (в электронных термостатах с микроконтроллером). Цифровые устройства точнее, позволяют программировать режимы на день, неделю, используют внешние датчики и поддерживают дистанционное управление. Однако базовый принцип остаётся одинаковым: сравнение текущего значения с уставкой и принятие решения о включении/выключении нагрузки.

Полезно знать: Точность терморегулятора зависит от расположения — его нельзя устанавливать рядом с источниками тепла, сквозняками или на прямом солнце, чтобы избежать ложных срабатываний.

В системах с теплыми полами, например, терморегулятор получает данные от датчика, встроенного в пол. При перегреве он разрывает цепь питания, предотвращая повреждение покрытия. Такие схемы часто включают дополнительную защиту — таймеры, ограничители тока и ручные переключатели. Умные модели могут анализировать потребление энергии и корректировать режим работы для экономии.

Основные элементы электрической схемы

Любая электрическая схема терморегулятора состоит из нескольких ключевых компонентов, каждый из которых выполняет свою функцию. Знание этих элементов помогает при диагностике неисправностей и правильном подключении.

Датчик температуры — измеряет текущее значение. Может быть встроенным или выносным (для полов, воздуха или жидкости).
Микроконтроллер или аналоговая схема — обрабатывает сигнал и сравнивает его с заданной температурой.
Коммутирующее реле — физически замыкает или размыкает цепь. Выдерживает определённую нагрузку (обычно 16 А).
Блок питания — преобразует сетевое напряжение (220 В) в рабочее (например, 5–12 В).
Индикатор и интерфейс — экран, кнопки, светодиоды для настройки и отображения состояния.

Типы датчиков и их влияние на схему

Выбор датчика напрямую влияет на архитектуру схемы. Например, термистор (резистор, меняющий сопротивление от температуры) требует дополнительного усилителя и АЦП в цифровых моделях. Инфракрасные датчики используются в бесконтактных термостатах, но сложнее в интеграции.

Тип датчика	Применение	Особенности подключения
Встроенный NTC-термистор	Управление воздухом в помещении	Подключается напрямую к плате, требует калибровки
Выносной датчик пола	Тёплый пол	Длинный кабель (до 50 м), экранирован, подключается к отдельным клеммам
Датчик влажности + температуры	Климат-контроль	Цифровой интерфейс (I2C, SPI), питание 3,3 В

«При выборе терморегулятора всегда уточняйте тип совместимого датчика. Подключение нештатного датчика может привести к некорректным измерениям или выходу из строя.» — Алексей Ковалёв, инженер-электронщик, 12 лет опыта

Подключение терморегулятора к системе отопления

Подключение — самый ответственный этап. Неправильная схема может вызвать короткое замыкание, перегрев или отказ оборудования. Ниже приведена стандартная последовательность действий.

Отключите питание на щитке. Это обязательное правило безопасности.
Определите тип нагрузки: электрический тёплый пол, масляный радиатор, котёл и т.д.
Найдите клеммы на терморегуляторе: L (фаза), N (ноль), T1/T2 (нагрузка), Sensor (датчик).
Подключите фазу и ноль от сети к клеммам L и N.
Выведите провода от нагревательного элемента к клеммам нагрузки (T1/T2).
Подсоедините датчик температуры к соответствующим контактам.
Включите питание и проверьте работу.

Схемы подключения для разных систем

Для систем с котлом часто используется трёхпроводная схема, где терморегулятор управляет реле или газовым клапаном. В таких случаях нагрузка — не сам котёл, а его управляющая цепь (24 В).

Полезно знать: Если терморегулятор рассчитан на 16 А, а мощность нагрузки превышает 3,5 кВт — используйте промежуточное реле или магнитный пускатель.

Для тёплых полов распространена следующая схема:

L → вход фазы на терморегулятор
N → вход нуля
T1 → фаза на тёплый пол
Датчик → подключается к dedicated клеммам (обычно обозначены S или Sen)

Ошибки при монтаже и как их избежать

Несмотря на кажущуюся простоту, ошибки при подключении встречаются часто. Они могут привести к выходу из строя терморегулятора, нагревательного элемента или создать пожароопасную ситуацию.

Подключение без автомата — запрещено. Терморегулятор не должен быть единственной точкой разрыва цепи.
Использование проводов малого сечения — для нагрузки выше 2 кВт требуется минимум 1,5 мм².
Неправильная полярность — хотя многие реле нечувствительны к ней, лучше соблюдать маркировку.
Игнорирование датчика — особенно важно для тёплых полов. Без него возможен перегрев.
Установка в зоне влияния — рядом с окном, батареей или прибором, исказит показания.

Чек-лист перед включением

Проверены все соединения на затяжку.
Фаза и ноль подключены правильно.
Датчик надёжно закреплён и не перегнут.
Мощность нагрузки не превышает допустимую.
Питание подаётся через УЗО или дифавтомат.

«Перед первым включением оставьте терморегулятор включённым без нагрузки на 10 минут — так можно выявить искрение или перегрев.» — Марина Петрова, монтёр систем автоматизации

Интегрированные решения и «умный дом»

Современные терморегуляторы всё чаще становятся частью экосистем «умного дома». Они поддерживают протоколы Wi-Fi, Zigbee, Z-Wave и интегрируются с Alexa, Google Home и Apple HomeKit.

Такие устройства используют расширенные схемы с дополнительными компонентами:

Wi-Fi модуль (ESP8266, ESP32)
EEPROM для хранения настроек
Резервное питание от батареек
Сетевой трансформатор или импульсный блок питания

Преимущества интеллектуальных решений:

Удалённое управление через приложение
Голосовые команды
Анализ потребления энергии
Автоматические сценарии (например, «утро», «отпуск»)

Полезно знать: Для стабильной работы Wi-Fi терморегулятора необходим надёжный сигнал — если роутер далеко, используйте репитер.

Экспертное мнение

«За последние годы наблюдается переход от простых механических термостатов к адаптивным системам. Новые модели не просто включают тепло при понижении температуры — они прогнозируют, когда нужно начать нагрев, чтобы к вашему приходу было комфортно. Это достигается за счёт алгоритмов машинного обучения. Например, Nest Learning Thermostat снижает расход энергии на 10–12% за счёт предиктивного управления.» — Дмитрий Смирнов, эксперт по умным технологиям, 15 лет в IoT

Также Дмитрий отмечает важность стандартизации: «Если вы планируете развивать систему, выбирайте терморегуляторы с открытыми API или поддержкой MQTT. Это позволит интегрировать их в домашние серверы типа Home Assistant».

Вопросы и ответы

Можно ли подключить два датчика к одному терморегулятору?

Некоторые модели поддерживают двойной вход — например, датчик пола и воздуха. В этом случае схема выбирает наиболее критичное значение. Но большинство устройств работают только с одним датчиком. Проверяйте техническую документацию.

Почему терморегулятор щёлкает, но не включает нагрузку?

Это может указывать на сработавшую защиту, неисправность реле или обрыв в цепи нагрузки. Проверьте мультиметром наличие напряжения на выходе T1/T2 при активации.

Нужно ли отдельное УЗО для терморегулятора?

Да, особенно если он управляет влажными зонами (тёплый пол в ванной). Это требование ПУЭ и повышает безопасность.

Как выбрать терморегулятор по мощности?

Суммируйте мощность всех подключаемых устройств. Добавьте 20% запаса. Например, для 3 кВт нужен терморегулятор на 16 А (3520 Вт при 220 В).

Можно ли установить терморегулятор самостоятельно?

Да, если вы знакомы с основами электротехники. В противном случае — доверьтесь специалисту. Ошибка может стоить дорого.

Заключение

Понимание электрической схемы терморегулятора — ключ к безопасной и эффективной эксплуатации систем отопления и охлаждения. От выбора компонентов до правильного монтажа — каждый этап влияет на долговечность оборудования и комфорт в помещении. Современные технологии позволяют не только поддерживать заданную температуру, но и оптимизировать энергопотребление, интегрироваться с другими системами и управлять климатом удалённо.

Главное — соблюдать правила безопасности, использовать качественные материалы и не пренебрегать инструкциями производителя. Грамотно собранная схема служит годами без сбоев.

Всегда отключайте питание перед монтажом.
Проверяйте соответствие мощности нагрузки и характеристик терморегулятора.
Устанавливайте устройство в месте, свободном от сквозняков и источников тепла.
Используйте УЗО и автоматы для защиты цепи.
Предпочтение отдавайте моделям с возможностью расширения и интеграции в «умный дом».
