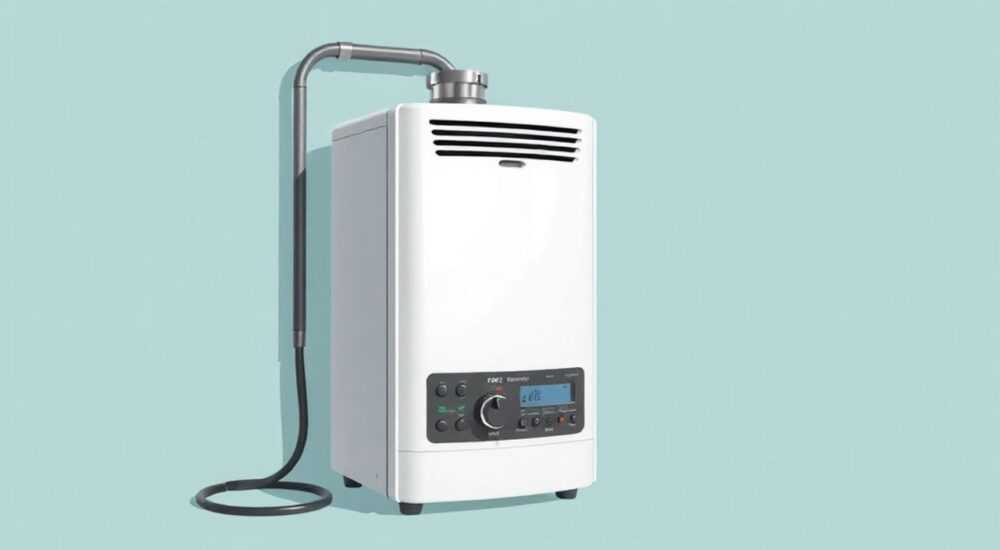

Электрический котел скат ray

Электрический котел Скат Ray — это современное решение для отопления частных домов и коттеджей, сочетающее высокую энергоэффективность, надежность и простоту в эксплуатации. Разработанный российской компанией «Рэй», он ориентирован на климатические условия страны и адаптирован к особенностям электросетей в удалённых районах. Устройство работает по принципу ТЭНового нагрева теплоносителя и может использоваться как основной или резервный источник тепла.

Особенности конструкции и принцип работы

Электрические котлы серии Скат Ray относятся к классу ТЭНовых агрегатов. Основной рабочий элемент — трубчатый электронагреватель (ТЭН), погружённый в теплоноситель внутри герметичного корпуса. При подаче напряжения ТЭН нагревается, передавая тепло воде, которая затем циркулирует по системе отопления через радиаторы или тёплые полы.

Конструктивно котёл выполнен в виде компактного вертикального блока из нержавеющей стали. Корпус устойчив к коррозии и механическим повреждениям. Все модели оснащены встроенным расширительным баком объёмом 8–12 литров, что упрощает монтаж в небольших помещениях. Также предусмотрен манометр и группа безопасности: предохранительный клапан сброса давления и воздухоотводчик.

Особое внимание разработчики уделили электробезопасности. Устройство защищено от перегрева, замерзания теплоносителя и работы без воды. Датчик уровня жидкости автоматически отключает ТЭН при падении давления ниже допустимого порога. Это исключает выход из строя оборудования при аварийных ситуациях.

Как работает система автоматического регулирования

Каждый котёл Скат Ray оснащён электронным блоком управления, который отслеживает температуру теплоносителя и внешнюю температуру (при наличии датчика). Пользователь задаёт желаемый режим, после чего система самостоятельно включает и отключает ТЭНы, поддерживая заданную температуру.

Работа происходит в импульсном режиме: при достижении верхнего порога нагрев прекращается, при снижении — возобновляется. Это позволяет экономить электроэнергию и избежать скачков нагрузки в сети. Блок управления также диагностирует неисправности и выводит код ошибки на дисплей, если таковой имеется.

Модельный ряд и технические характеристики

Линейка Скат Ray включает несколько моделей, отличающихся по мощности и функциональности. Основные представители: Скат Ray 6, 9, 12 и 15 — цифра обозначает максимальную мощность в киловаттах. Каждая модель предназначена для обогрева определённой площади при условии качественного утепления дома.

Модели на 6 и 9 кВт работают от однофазной сети 220 В, что делает их доступными для большинства загородных домов. Более мощные — 12 и 15 кВт — требуют трёхфазного подключения 380 В. Это важно учитывать на этапе проектирования электропроводки.

Все модели имеют ступенчатое включение ТЭНов. Например, в Скат Ray 12 реализовано три ступени по 4 кВт каждая. Это позволяет плавно регулировать нагрузку и избегать перегрузки сети при старте.

Выбор модели по площади и условиям эксплуатации

При выборе подходящей модели необходимо учитывать не только площадь, но и уровень утепления здания, климат региона и тип системы отопления. Для домов с хорошей теплоизоляцией и низкими теплопотерями можно брать котёл с небольшим запасом. В холодных регионах (например, Сибирь, Урал) рекомендуется увеличивать мощность на 20–30%.

• Для дома 80 м² с утеплёнными стенами и двойными стеклопакетами подойдёт Скат Ray 9.
• Если дом 110 м², расположен в районе с суровыми зимами и имеет высокие потолки — лучше выбрать Скат Ray 12.
• Модель 15 кВт оправдана для больших домов или при использовании котла как основного источника тепла без дополнительного отопления.

Преимущества и недостатки Скат Ray

Электрокотёл Скат Ray завоевал доверие потребителей благодаря сочетанию доступной цены, надёжности и адаптации к российским условиям. Однако, как и любое оборудование, он имеет свои сильные и слабые стороны.

Преимущества

• Стабильная работа при перепадах напряжения. Котёл сохраняет работоспособность при колебаниях от 170 до 242 В, что критично для сетей в сельской местности.
• Встроенный расширительный бак и группа безопасности. Упрощает монтаж и снижает стоимость системы в целом.
• Простота установки и обслуживания. Не требуется проект, разрешения или дымоход. Обслуживание сводится к периодической проверке давления и очистке ТЭНа от накипи.
• Безопасность. Автоматическое отключение при перегреве, отсутствии воды или превышении давления.
• Компактность и эргономика. Вертикальное исполнение позволяет разместить котёл в ограниченном пространстве — на кухне, в кладовке или прихожей.

Недостатки

• Высокое энергопотребление. Электричество — один из самых дорогих видов топлива. Без двухтарифного счётчика эксплуатация может быть затратной.
• Зависимость от стабильности электроснабжения. При длительных отключениях дом остывает. Решение — ИБП или резервный генератор.
• Ограниченный ресурс ТЭНов при жёсткой воде. Накипь снижает теплоотдачу и приводит к перегреву. Рекомендуется установка фильтра тонкой очистки.
• Отсутствие Wi-Fi и удалённого управления в базовых моделях. Современные пользователи хотят управлять отоплением со смартфона, но Скат Ray пока не предлагает такой функции.

Установка и подключение: пошаговая инструкция

Монтаж электрокотла Скат Ray можно выполнить своими силами, если есть базовые навыки сантехники и электромонтажа. Однако подключение к электросети должно выполняться квалифицированным электриком с оформлением акта ввода в эксплуатацию.

1. Выберите место установки. Котёл должен находиться вертикально, на расстоянии не менее 30 см от стен и других предметов. Предпочтительно — рядом с системой отопления и электрощитом.
2. Подготовьте систему отопления. Убедитесь, что она заполнена теплоносителем, удалён воздух, давление в норме (1.0–1.5 бар).
3. Подключите трубопроводы. Используйте запорные краны и байпасы для удобства обслуживания. Подключение — по схеме «подача снизу, обратка сверху».
4. Заземлите корпус. Обязательное условие безопасности. Заземляющий провод подключается к шине заземления в щитке.
5. Подключите питание. Для моделей 6–9 кВт — автомат 32 А, для 12–15 кВт — трёхфазный автомат 25 А на каждую фазу. Используйте медный кабель сечением не менее 4 мм² (однофазный) или 2.5 мм² (трёхфазный).
6. Запустите систему. Включите питание, откройте краны, проверьте давление. Настройте желаемую температуру на блоке управления.

Типичные ошибки при монтаже

• Установка котла в неотапливаемом помещении без защиты от замерзания.
• Отсутствие фильтра механической очистки на подающей линии.
• Использование некачественных фитингов, приводящее к протечкам.
• Подключение без заземления — создаёт риск поражения током.
• Неправильная настройка давления — выше 2 бар может сработать клапан сброса.

Автоматика и управление температурой

Блок управления Скат Ray обеспечивает базовую, но надёжную автоматизацию. Пользователь задаёт желаемую температуру теплоносителя (обычно 40–80 °C), после чего котёл самостоятельно поддерживает её, включая и отключая ТЭНы.

На лицевой панели — механические или электронные регуляторы (в зависимости от модели), индикаторы включения и аварийный индикатор. Некоторые модификации поддерживают подключение комнатного термостата, что позволяет управлять температурой по воздуху в помещении, а не по теплоносителю.

Использование внешнего термостата значительно повышает комфорт и экономию. Например, ночью температура в доме может снижаться до +18 °C, а к утру — повышаться до +22 °C. Такой график легко программируется на большинстве современных термостатов.

Совместимость с «умным домом»

На данный момент Скат Ray не поддерживает протоколы Wi-Fi, Zigbee или Z-Wave. Однако его можно интегрировать в систему «умный дом» через реле, управляемое через смартфон. Например, использовать Wi-Fi-реле, которое включает котёл по расписанию или команде.

Это временная мера, но эффективная. Производитель пока не анонсировал выпуск «умных» версий, хотя спрос на такие решения растёт.

Сравнение с аналогами: где выигрывает Скат Ray

На рынке представлены десятки электрокотлов — отечественных и зарубежных. Среди популярных аналогов — Protherm Скат, Эван, Warmos, Re-Cub. Как позиционируется Скат Ray на этом фоне?

Скат Ray выигрывает по цене и наличию встроенного расширительного бака. Это делает его более выгодным для быстрого и бюджетного монтажа. По надёжности он сравним с Protherm, но уступает в сервисной поддержке — станций авторизованного ремонта меньше.

Эван Warmos предлагает больше технологий, но за значительно более высокую стоимость. Для покупателя, ищущего баланс цены и качества, Скат Ray остаётся одним из лучших вариантов.

Экспертное мнение

Вопросы и ответы

Заключение

Электрический котёл Скат Ray — это практичное и экономичное решение для отопления частного дома. Он сочетает в себе надёжность, простоту монтажа и адаптацию к реальным условиям эксплуатации в России. Особенно ценятся его способность работать при низком напряжении и наличие встроенного расширительного бака, что упрощает установку.

Хотя котёл не предлагает «умных» функций и зависит от стабильности электроснабжения, его можно эффективно использовать в связке с двухтарифным счётчиком и фильтрами очистки воды. Для многих владельцев домов он остаётся оптимальным выбором по соотношению цена/качество.

• Скат Ray подходит для домов до 150 м², в зависимости от модели.
• Работает стабильно при напряжении от 170 В.
• Требует установки фильтра при жёсткой воде.
• Экономичнее в работе с двухтарифным счётчиком.
• Не поддерживает Wi-Fi, но совместим с внешними термостатами.
