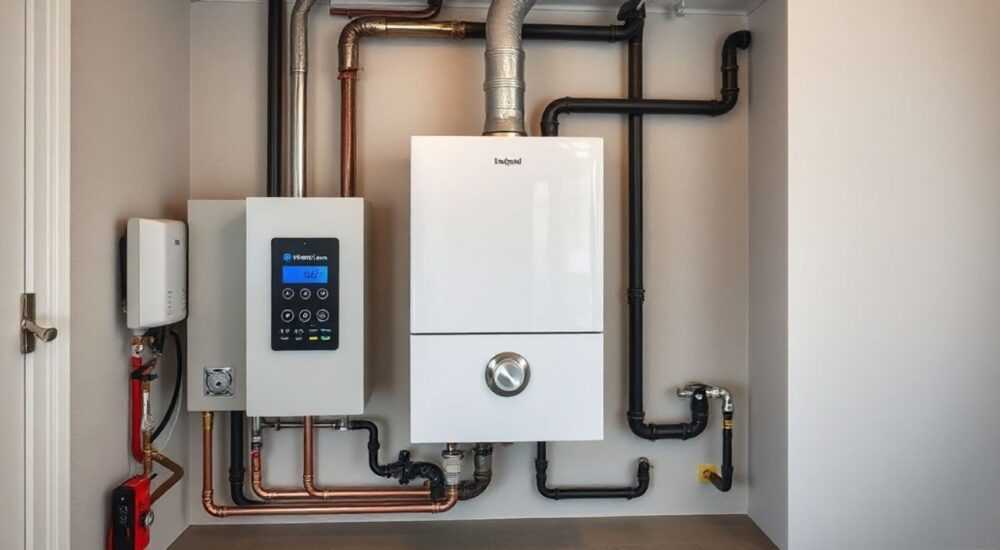

Электрический щиток в котельной частного дома с газовым котлом

Электрический щиток в котельной частного дома с газовым котлом — это не просто распределительный узел, а один из ключевых элементов безопасности и стабильной работы всей отопительной системы. Его правильное проектирование, монтаж и подключение обеспечивают надежное электропитание котла, циркуляционных насосов, автоматики и других устройств, минимизируя риски короткого замыкания, перегрузок и аварий. Особенно критична организация электроснабжения в условиях повышенной влажности, температурных колебаний и близости к источнику огня.

Нужно ли выделять отдельную линию для котельной?

При проектировании электроснабжения частного дома с газовым котлом первое, что необходимо решить — следует ли выделять отдельную силовую линию именно для котельной. Ответ однозначный: да, обязательно. Газовый котел, особенно настенный или напольный конденсационный, потребляет электроэнергию не только для запуска горелки, но и для работы платы управления, циркуляционного насоса, датчиков давления, комнатного термостата и системы дымоудаления.
Если подключить котел к общей домовой сети, существует риск перегрузки при одновременной работе нескольких мощных потребителей — стиральной машины, бойлера, электроплиты. Это может привести к срабатыванию автоматов, внезапному отключению отопления и даже повреждению чувствительной электроники котла. Кроме того, скачки напряжения в общей сети могут спровоцировать сбой в работе автоматики.
Поэтому нормативы ПУЭ (Правила устройства электроустановок) рекомендуют выделять для котельного оборудования отдельную групповую линию, защищенную своим автоматическим выключателем. Эта линия должна идти напрямую от вводного распределительного щита (ВРЩ) или главного электрощита дома, минуя другие нагрузки.

Когда можно использовать общую линию?

Единственный случай, когда допускается подключение котла к общей сети — это временные схемы или очень маломощные котлы (до 1–2 кВт), работающие исключительно в режиме резерва. Однако даже в таких случаях лучше предусмотреть отдельную линию еще на этапе строительства. Это обойдется дешевле, чем переделка после завершения ремонта.

Состав и комплектация электрощитка

Электрический щиток в котельной должен быть функциональным, безопасным и легко обслуживаемым. Его состав зависит от количества подключаемых устройств, но базовая конфигурация включает несколько обязательных элементов.
Первый — вводной автоматический выключатель. Он позволяет полностью обесточить котельную для проведения технического обслуживания или в случае аварии. Далее идет УЗО (устройство защитного отключения) или дифференциальный автомат, который реагирует на утечки тока — критически важная функция в помещениях с повышенной влажностью.
Кроме этого, в щитке размещаются автоматы для отдельных потребителей: один для самого котла, отдельный — для циркуляционного насоса, еще один — для систем вентиляции или дымоудаления. Если используется бойлер косвенного нагрева, он также требует своей линии с соответствующей защитой.

В современных решениях все чаще используются модульные щитки на DIN-рейке с возможностью масштабирования. Они позволяют добавлять новые линии без полной переделки. Также актуальны щитки с прозрачной крышкой — это удобно для визуального контроля состояния автоматов.

Требования к месту установки щитка в котельной

Место установки электрощитка должно соответствовать строгим нормам пожарной и электробезопасности. Во-первых, щиток нельзя размещать непосредственно над газовым котлом, рядом с трубами отопления или в зоне возможного затопления. Оптимальная высота — от 1,4 до 1,8 метра от пола, чтобы обеспечить удобный доступ.
Котельная — помещение с особыми условиями: перепады температур, возможная конденсация влаги, близость к источнику огня. Поэтому щиток должен быть в герметичном корпусе с классом защиты не ниже IP44. Это предотвратит попадание пыли, капель воды и случайное прикосновение к токоведущим частям.
Важно также обеспечить свободный доступ к щитку со всех сторон — минимум 60 см спереди и по 20 см сбоку. Не допускается установка за дверью, в шкафу или в труднодоступных нишах. Все провода должны быть аккуратно уложены, закреплены хомутами и иметь запас длины на случай ремонта.

Можно ли устанавливать щиток вне котельной?

Да, при определенных условиях. Например, если площадь котельной слишком мала или нет подходящего места, щиток можно разместить в соседнем помещении — прихожей, кладовке или техническом этаже. Главное — чтобы линия питания была выполнена медным кабелем нужного сечения (не менее 2,5 мм² для котла) и имела минимальную длину, чтобы избежать потерь напряжения.

Монтаж и подключение: пошаговая инструкция

Подключение электрощитка в котельной — задача, требующая знаний и соблюдения технологии. Даже небольшая ошибка может привести к выходу из строя дорогостоящего оборудования или создать угрозу пожара.

1. Проектирование схемы. На этом этапе определяются все потребители, рассчитывается суммарная нагрузка, выбираются номиналы автоматов и сечение кабелей. Рекомендуется составить однолинейную схему подключения.
2. Подготовка кабелей. Прокладываются силовые линии от главного щита к котельной. Используется медный кабель ВВГнг-LS (не распространяющий горение, с пониженным дымовыделением).
3. Установка щитка. Корпус крепится на дюбели или кронштейны. Убедитесь, что он расположен ровно и надежно.
4. Монтаж автоматов. Устанавливаются автоматы на DIN-рейку в соответствии со схемой. Подключается вводная фаза и ноль.
5. Подключение нагрузок. К каждому автомату подключаются провода от котла, насоса, вентиляции. Нулевые жилы заводятся на общую шину N, а заземление — на шину PE.
6. Проверка и тестирование. Перед подачей напряжения проверяется целостность изоляции, отсутствие КЗ, правильность подключения. Затем подается питание и тестируется работа всех устройств.

Особое внимание — заземлению. Оно обязательно для всех металлических корпусов оборудования. Сопротивление контура заземления не должно превышать 4 Ом. Без него УЗО не будет работать корректно.

Защита и автоматика: как обезопасить систему

Современные газовые котлы оснащены множеством датчиков и систем самодиагностики, но они не защищают от внешних электрических угроз. Поэтому защита на уровне щитка — основной барьер.
УЗО с током утечки 30 мА — стандарт для жилых помещений. Оно срабатывает при появлении тока на корпусе оборудования, что может произойти при повреждении изоляции. Дополнительно рекомендуется использовать дифавтоматы — они совмещают функции УЗО и автоматического выключателя, экономя место в щитке.
Для защиты от перепадов напряжения важно использовать стабилизатор или ИБП (источник бесперебойного питания). Многие котлы отключаются при падении напряжения ниже 180 В или выше 250 В. ИБП с чистой синусоидой позволяет продолжать работу котла в течение 15–60 минут при отключении света — этого времени хватит для безопасного завершения цикла и сохранения тепла.

Автоматизация и «умный дом»

Все больше владельцев интегрируют котельную в системы «умного дома». Через щиток можно подключить модуль Wi-Fi управления, реле времени, датчики протечки и температуры. Например, при обнаружении утечки воды автоматически отключается питание котла и насоса, а на телефон приходит уведомление.

Типичные ошибки при организации электропитания котельной

Несмотря на простоту схемы, при монтаже часто допускаются грубые ошибки, которые снижают безопасность и надежность системы.

• Использование алюминиевых проводов. Алюминий хуже проводит ток, подвержен окислению и ломается при изгибе. Для котельной допускается только медный кабель.
• Отсутствие УЗО. Многие ограничиваются только автоматом, забывая, что он не защищает от утечек. Это серьезный риск поражения током.
• Подключение через удлинитель или розетку без заземления. Котел должен подключаться напрямую к автомату, а не через бытовую розетку. Исключение — модели с заводским шнуром и вилкой, но даже в этом случае розетка должна быть заземлена и защищена УЗО.
• Недостаточное сечение кабеля. Для котла до 12 кВт требуется кабель 2,5 мм², а при больших нагрузках — 4 мм². Использование более тонкого провода приводит к нагреву и риску возгорания.
• Отсутствие запаса мощности. При проектировании нужно закладывать 20–30% запаса на будущее оборудование — например, рециркуляционный насос или дополнительный бойлер.

Экспертное мнение

При проектировании электрощитка в котельной следует руководствоваться принципом «лучше перестраховаться, чем недосмотреть». Безопасность здесь важнее экономии. Использование качественных компонентов известных брендов (ABB, Legrand, Schneider Electric, Hager) снижает риск отказов и увеличивает срок службы системы.
Особое внимание — правильному выбору характеристик автоматов. Характеристика «C» подходит для нагрузок с пусковыми токами, какими являются двигатели насосов. Автоматы с характеристикой «B» могут ложно срабатывать.
Также важно регулярно проводить техническое обслуживание: проверять затяжку контактов, состояние изоляции, работоспособность УЗО (тестовая кнопка «Т»). Рекомендуется делать это не реже одного раза в год.

Вопросы и ответы

Заключение

Организация электрического щитка в котельной — это не формальность, а необходимая мера для обеспечения безопасности, комфорта и долговечности всей отопительной системы. От правильного выбора компонентов, схемы подключения и соблюдения норм зависит, будет ли ваш дом теплым даже в самые сильные морозы и отключения электричества.

• Выделяйте отдельную линию питания для котельной.
• Используйте УЗО или дифавтоматы с током утечки 30 мА.
• Устанавливайте щиток в сухом, доступном месте с защитой IP44.
• Подключайте котел через медный кабель сечением не менее 2,5 мм².
• Рассмотрите установку ИБП для защиты от отключения электричества.
