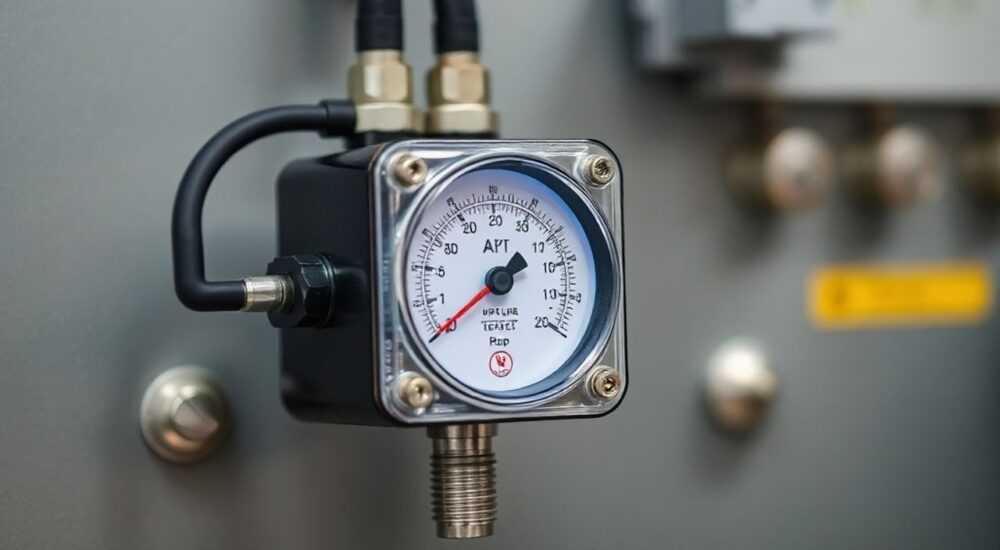

Электронное реле давления для гидроаккумулятора как настроить

Электронное реле давления для гидроаккумулятора — это современное устройство, пришедшее на смену традиционным механическим реле. Оно обеспечивает точный контроль за включением и выключением насоса в зависимости от давления воды в системе водоснабжения. Настройка такого реле требует понимания параметров системы, корректного выбора порогов срабатывания и соблюдения последовательности действий. Главное правило: начинайте с проверки текущего давления в гидроаккумуляторе и настройки его мембраны до подключения реле.

В частных домах, коттеджах и на дачах автономная система водоснабжения — не роскошь, а необходимость. Её сердце — насосная станция или погружной насос, работающий в паре с гидроаккумулятором. Чтобы избежать постоянного включения оборудования и защитить его от гидроударов, используется реле давления. Современные электронные модели заменили устаревшие механические аналоги, предлагая более точную настройку, защиту от «сухого хода», перегрева и возможность интеграции с системами «умного дома». Однако многие пользователи сталкиваются с трудностями при настройке: непонятны параметры, боязнь ошибиться, отсутствие чёткой инструкции.

Зачем нужно электронное реле давления?

Механические реле давления работают по простому принципу: пружины сжимаются под давлением воды, размыкая или замыкая контакты. Со временем они изнашиваются, теряют точность, чувствительны к перепадам напряжения и не могут диагностировать неисправности. Электронное реле — это микропроцессорное устройство, которое анализирует давление в реальном времени, используя цифровой датчик. Оно не только включает и выключает насос, но и защищает систему от аварийных ситуаций.

Основные функции электронного реле:

• Точная регулировка порогов включения (Pвкл) и выключения (Pвыкл) насоса;
• Защита от «сухого хода» — отключение при отсутствии воды во всасывающей трубе;
• Контроль перегрева двигателя насоса через термодатчик;
• Автоматический перезапуск после аварии;
• Индикация состояния системы (через LED-дисплей или звуковые сигналы);
• Возможность программирования циклов работы и задержек.

Такие устройства особенно актуальны в системах с переменным водопотреблением: когда днём вода используется активно, а ночью — почти не расходуется. Электронное реле адаптируется к нагрузке, предотвращая частые включения/выключения, что продлевает срок службы насоса.

Как работает электронное реле: принцип действия

Электронное реле состоит из трёх ключевых компонентов: цифрового датчика давления, микроконтроллера и силового реле (пускателя). Датчик постоянно измеряет давление в трубопроводе и передаёт данные на контроллер. Тот сравнивает текущее значение с заданными порогами и принимает решение: включить или выключить насос.

Процесс работы можно описать так:

1. Пользователь открывает кран — давление в системе падает.
2. Когда давление достигает нижнего порога (например, 1.5 бар), реле подаёт команду на запуск насоса.
3. Насос закачивает воду в гидроаккумулятор, давление растёт.
4. При достижении верхнего порога (например, 3.0 бар) реле отключает насос.
5. Цикл повторяется при следующем водопотреблении.

В отличие от механических аналогов, электронные реле позволяют задавать:

• Гистерезис — разницу между Pвкл и Pвыкл;
• Задержку включения — чтобы избежать ложных срабатываний при кратковременных падениях давления;
• Максимальное время работы насоса — для защиты от перегрузки.

Пошаговая настройка электронного реле давления

Настройка электронного реле — процесс, требующий внимания и последовательности. Ниже приведён универсальный алгоритм, подходящий для большинства моделей (UNIPUMP, Grundfos, DAB, Джилекс).

Шаг 1: Подготовка гидроаккумулятора

Перед подключением реле необходимо выставить давление воздуха в воздушной камере гидроаккумулятора. Оно должно быть на 10% ниже нижнего порога включения насоса.

• Отключите питание насоса и слейте воду из системы.
• Подключите манометр к ниппелю гидроаккумулятора.
• Нормальное давление — 1.0–1.5 бар для бытовых систем. Если давление ниже — подкачайте воздух компрессором.
• Если выше — стравите лишний воздух через ниппель.

Шаг 2: Подключение реле к системе

• Установите реле на тройник манометра или в разрыв трубопровода после гидроаккумулятора.
• Подключите электропитание: фаза, ноль и заземление — согласно схеме на корпусе.
• Подключите провода от насоса к выходным клеммам реле.
• Если есть термодатчик — подключите его к соответствующему разъёму.

Шаг 3: Настройка порогов давления

• Включите питание. На дисплее появится текущее давление.
• Зайдите в меню настройки (обычно кнопками «+» и «–»).
• Установите нижнее давление (Pвкл): стандарт — 1.5–1.8 бар.
• Установите верхнее давление (Pвыкл): обычно на 0.5–1.0 бар выше Pвкл.
• Задайте задержку включения: 30–60 секунд (чтобы избежать «дребезга»).
• Сохраните настройки.

Шаг 4: Проверка работы

• Откройте кран и наблюдайте за давлением на дисплее.
• При падении до Pвкл насос должен включиться.
• При достижении Pвыкл — отключиться.
• Проверьте, нет ли ложных срабатываний при кратковременном использовании воды.

Распространённые ошибки и как их избежать

Даже при использовании современного оборудования ошибки при настройке встречаются часто. Вот самые типичные:

• Не выставлено давление в гидроаккумуляторе. Это главная причина преждевременного износа мембраны и частого включения насоса. Всегда проверяйте давление воздуха перед настройкой.
• Слишком малый гистерезис. Разница между Pвкл и Pвыкл менее 0.3 бар приводит к частым циклам, износу насоса и скачкам давления.
• Отсутствие задержки включения. Без паузы между выключением и повторным включением возможны ложные срабатывания из-за гидроудара.
• Неправильное подключение термодатчика. Если он не подключён или повреждён, реле не сможет защитить насос от перегрева.
• Игнорирование инструкции. Каждая модель имеет свои особенности. Не полагайтесь на универсальные советы — изучите руководство.

Оптимальные параметры давления: таблица настроек

Экспертное мнение: советы практиков

• Выбирайте модели с возможностью калибровки датчика — со временем он может «уходить».
• Установите дополнительный манометр рядом с реле — для визуального контроля.
• Раз в 3 месяца проводите тест: имитируйте сухой ход — реле должно отключиться через 30–60 секунд.
• Храните инструкцию и настройки в заметках — при сбое прошивки вы сможете быстро восстановить параметры.

Вопросы и ответы

Заключение

Настройка электронного реле давления — это не сложная, но ответственная задача, от которой зависит надёжность и долговечность всей системы водоснабжения. Современные устройства предлагают высокую точность, расширенные функции безопасности и удобство управления. Главное — соблюдать последовательность: подготовить гидроаккумулятор, правильно подключить реле, выставить пороги и протестировать работу.

• Всегда начинайте с проверки давления воздуха в гидроаккумуляторе.
• Используйте качественный манометр для контроля.
• Настройте гистерезис не менее 0.5 бар для снижения износа насоса.
• Активируйте защиту от сухого хода и перегрева.
• Регулярно проводите техническое обслуживание системы.
