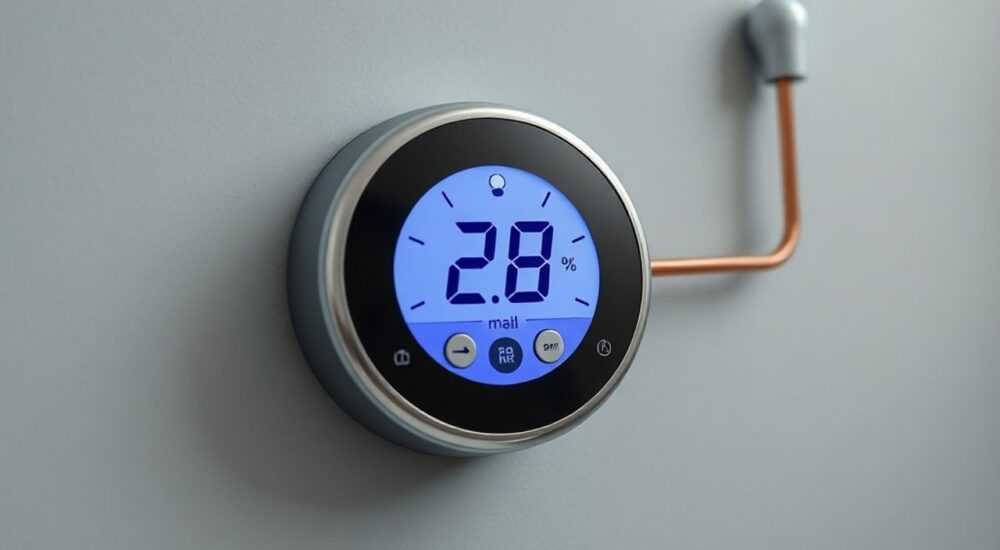

Электронный терморегулятор для тэна

Электронный терморегулятор для ТЭНа — это точное устройство, управляющее температурой нагрева в системах с электрическими нагревателями. Оно обеспечивает стабильную работу оборудования, предотвращает перегрев и экономит электроэнергию за счёт автоматического включения и отключения тока на основе данных датчика температуры. Такие регуляторы применяются в теплицах, бойлерах, инкубаторах, промышленных сушильных камерах и самодельных обогревательных установках.

ТЭН (трубчатый электронагреватель) широко используется как источник тепла благодаря простоте конструкции, долговечности и универсальности. Однако без контроля температуры он может перегреться, что приведёт к выходу из строя самого нагревателя, повреждению оборудования или даже пожару. Решение — использование электронного терморегулятора, который заменяет примитивные механические реле и обеспечивает высокую точность управления.
С развитием цифровых технологий терморегуляторы стали доступны не только на производстве, но и в быту. Сегодня можно купить компактное устройство за несколько сотен рублей, способное управлять нагрузкой до 16 А, с возможностью программирования графиков, Wi-Fi-управления и обратной связью через мобильное приложение. Это открывает новые возможности для автоматизации процессов, где требуется контролируемое тепло.

Принцип работы электронного терморегулятора

Электронный терморегулятор управляет включением и выключением ТЭНа на основе данных с температурного датчика. В отличие от механических аналогов, которые реагируют на физическое расширение материалов, электронные модели используют цифровые сенсоры и микроконтроллеры для анализа температуры и принятия решения о состоянии нагрузки.
Когда температура среды (например, воды или воздуха) опускается ниже установленного порога, терморегулятор подаёт напряжение на ТЭН. После достижения нужной температуры питание отключается. Этот цикл повторяется непрерывно, поддерживая стабильный температурный режим с точностью до 0,1–1 °C в зависимости от модели.
Процесс основан на принципе гистерезиса — разницы между температурой включения и отключения. Например, если установлено значение 50 °C с гистерезисом 2 °C, то ТЭН включится при 48 °C и отключится при 50 °C. Это предотвращает слишком частые переключения, которые могут сократить срок службы контактов.
Современные устройства позволяют настраивать ширину гистерезиса, программировать суточные или недельные циклы, а также получать уведомления о сбоях. Некоторые модели поддерживают PID-регулирование — алгоритм, минимизирующий колебания температуры за счёт прогнозирования изменения параметров.

Основные компоненты системы: ТЭН, регулятор, датчик

Для корректной работы системы терморегулирования необходимо правильно подобрать три ключевых элемента: сам ТЭН, электронный блок управления и температурный датчик. Каждый из них выполняет свою функцию, и несоответствие характеристик может привести к нестабильной работе или поломке.
ТЭН — источник тепла. Он преобразует электрическую энергию в тепловую. При выборе важно учитывать его мощность (обычно от 300 Вт до 6 кВт), напряжение (220 В или 380 В), форму и материал корпуса. Например, для водонагревателей используются латунные или нержавеющие ТЭНы с защитой от накипи.
Электронный терморегулятор — «мозг» системы. Он принимает сигнал от датчика, сравнивает его с заданным значением и управляет реле или твердотельным ключом. Выходная мощность регулятора должна быть достаточной для коммутации ТЭНа. Обычно максимальная нагрузка указывается в амперах (например, 10 А или 16 А).
Температурный датчик — «орган чувств». Чаще всего используется датчик с отрицательным температурным коэффициентом (NTC), сопротивление которого уменьшается при нагреве. Располагается он в зоне, где нужно контролировать температуру: внутри бака, в канале воздуховода или в почве. От правильного монтажа датчика зависит точность всей системы.

Виды электронных терморегуляторов для ТЭНа

Современный рынок предлагает несколько типов терморегуляторов, различающихся по функционалу, способу управления и уровню автоматизации. Понимание этих различий помогает выбрать оптимальное решение для конкретной задачи.
Первый тип — простые цифровые терморегуляторы с ЖК-экраном и двумя кнопками. Они позволяют установить желаемую температуру и работают по принципу включения/выключения. Пример — модели серии ATC-806 или XH-W3004. Такие устройства дешёвые, надёжные и подходят для базовых задач: обогрева гаража, поддержания температуры в аквариуме или теплице.
Второй тип — программируемые терморегуляторы. Они позволяют задавать графики нагрева на день или неделю. Например, включать обогрев ночью при более низком тарифе на электричество. Используются в системах отопления, сушильных камерах, пастеризаторах. Могут иметь интерфейс RS-485 для интеграции в SCADA-системы.
Третий тип — Wi-Fi и Bluetooth терморегуляторы. Управляются через смартфон или голосовые помощники (Алиса, Google Assistant). Позволяют удалённо следить за температурой, получать уведомления о перегреве и изменять настройки в реальном времени. Пример — устройства на базе платформы Tuya или Sonoff TH16.
Четвёртый тип — промышленные регуляторы с PID-управлением. Применяются там, где требуется высокая стабильность температуры — в лабораториях, пищевой промышленности, полиграфии. Автоматически корректируют мощность ТЭНа, предотвращая резкие скачки.

Как выбрать терморегулятор: ключевые параметры

Выбор подходящего терморегулятора зависит от нескольких технических и эксплуатационных факторов. Чтобы не ошибиться, необходимо проверить совместимость по всем ключевым параметрам.

• Максимальная нагрузка. Убедитесь, что терморегулятор выдерживает мощность вашего ТЭНа. Например, ТЭН 2 кВт при 220 В потребляет около 9 А. Выбирайте устройство с запасом — не менее 10–16 А.
• Тип датчика. Большинство бюджетных моделей работают с NTC-датчиками (например, 10 кОм при 25 °C). Уточните совместимость, особенно при использовании промышленных датчиков типа PT100.
• Диапазон измерений. Для обогрева помещений достаточно -50…+120 °C. Для промышленных печей нужны модели до 400 °C и выше.
• Степень защиты (IP). В условиях повышенной влажности (баня, теплица) выбирайте корпус с IP65 и выше.
• Дополнительные функции. Защита от холостого хода, аварийная сигнализация, возможность подключения внешнего реле — всё это повышает безопасность и удобство.

1. Определите мощность ТЭНа и рассчитайте ток нагрузки по формуле: I = P / U.
2. Выберите диапазон рабочих температур и тип датчика.
3. Оцените условия эксплуатации: влажность, пыль, доступность питания.
4. Решите, нужны ли дополнительные функции: таймер, Wi-Fi, ручной режим.
5. Проверьте отзывы и сертификаты соответствия (ГОСТ, РСТ).

Установка и подключение: пошаговая инструкция

Правильный монтаж — залог долгой и безопасной работы системы. Ниже приведена стандартная схема подключения электронного терморегулятора к ТЭНу.

Подготовка

• Отключите питание на вводном автомате.
• Подготовьте провода: фаза, ноль, заземление (если есть).
• Зафиксируйте ТЭН и установите датчик в зоне контроля температуры.

Схема подключения

1. Фаза (L) подаётся на вход терморегулятора (клемма L или IN).
2. Выход терморегулятора (LOAD или OUT) соединяется с одним из контактов ТЭНа.
3. Второй контакт ТЭНа подключается к нулю (N).
4. Датчик температуры подключается к соответствующим клеммам (обычно SENS или S).
5. Заземление корпуса ТЭНа должно быть выполнено отдельным проводом.

Настройка

• Включите питание.
• Установите нужную температуру с помощью кнопок.
• Проверьте реакцию: при понижении температуры ТЭН должен включиться.
• Убедитесь, что дисплей показывает корректные значения.

Распространённые ошибки и как их избежать

Даже при правильном выборе оборудования пользователи допускают типичные ошибки, которые приводят к некорректной работе или авариям.

• Неправильное расположение датчика. Установка датчика слишком близко к ТЭНу даёт завышенные показания. Датчик должен измерять температуру среды, а не поверхности нагревателя.
• Превышение допустимой нагрузки. Подключение ТЭНа 3 кВт к регулятору на 10 А (2,2 кВт) вызывает перегрев контактов и выход из строя.
• Отсутствие заземления. Особенно опасно при использовании в воде. Корпус ТЭНа должен быть надёжно заземлён.
• Использование дешёвых удлинителей. Падение напряжения на плохом проводе снижает эффективность нагрева и влияет на работу электроники.
• Игнорирование защиты. Не используйте терморегулятор без автоматического выключателя (УЗО или дифавтомата).

Практические примеры применения

Электронные терморегуляторы находят применение в самых разных сферах. Рассмотрим несколько реальных кейсов.
Теплица на даче. Владелец установил ТЭН 1 кВт и терморегулятор XH-W3004 с датчиком в грунте. Задана температура +18 °C. Зимой система поддерживает комфортные условия для рассады, отключаясь при потеплении. Экономия на отоплении — до 40% по сравнению с постоянным нагревом.
Бойлер косвенного нагрева. В частном доме с газовым котлом установлен бойлер с ТЭНом 2 кВт. Терморегулятор с таймером включает подогрев ночью, используя ночной тариф. Температура воды поддерживается на уровне +55 °C.
Инкубатор для яиц. Точность критична: перепад более 1 °C снижает выводимость. Используется PID-регулятор с NTC-датчиком. Температура стабилизирована на уровне +37,8 °C с колебаниями ±0,3 °C.

Экспертное мнение

При выборе и настройке электронного терморегулятора следует руководствоваться несколькими основными принципами. Во-первых, безопасность — всегда используйте защитное отключающее устройство и заземление. Во-вторых, точность — дешёвые датчики могут давать погрешность до 5 °C, что недопустимо в ответственных задачах. В-третьих, долговечность — выбирайте модели с металлическими клеммами и качественным реле.
Для промышленных применений предпочтительны устройства с протоколом Modbus, позволяющим интегрировать их в общую систему управления. В быту достаточно простых цифровых моделей с хорошим отзывом. При самостоятельной сборке обязательно проверяйте изоляцию и герметичность соединений, особенно в условиях влажности.
Если система работает с водой, предусмотрите защиту от включения ТЭНа «всухую». Некоторые регуляторы имеют функцию блокировки при отсутствии сигнала с датчика — это полезная опция. Также стоит учитывать, что электронные компоненты чувствительны к перепадам напряжения — при необходимости используйте стабилизатор.

Вопросы и ответы

Заключение

Электронный терморегулятор для ТЭНа — это не просто удобство, а необходимый элемент безопасности и эффективности любой системы нагрева. Он позволяет точно поддерживать заданную температуру, продлевает срок службы оборудования и снижает энергопотребление. Современные модели доступны по цене и просты в установке, что делает их идеальным решением как для бытовых, так и для промышленных задач.

• Выбирайте терморегулятор с запасом по мощности и совместимостью с вашим ТЭНом.
• Правильное расположение датчика критично для точности измерений.
• Используйте защитное заземление и УЗО для безопасности.
• Wi-Fi и программируемые модели оправданы при необходимости удалённого контроля или экономии на тарифах.
• Регулярно проверяйте и калибруйте систему для долгой и надёжной работы.
