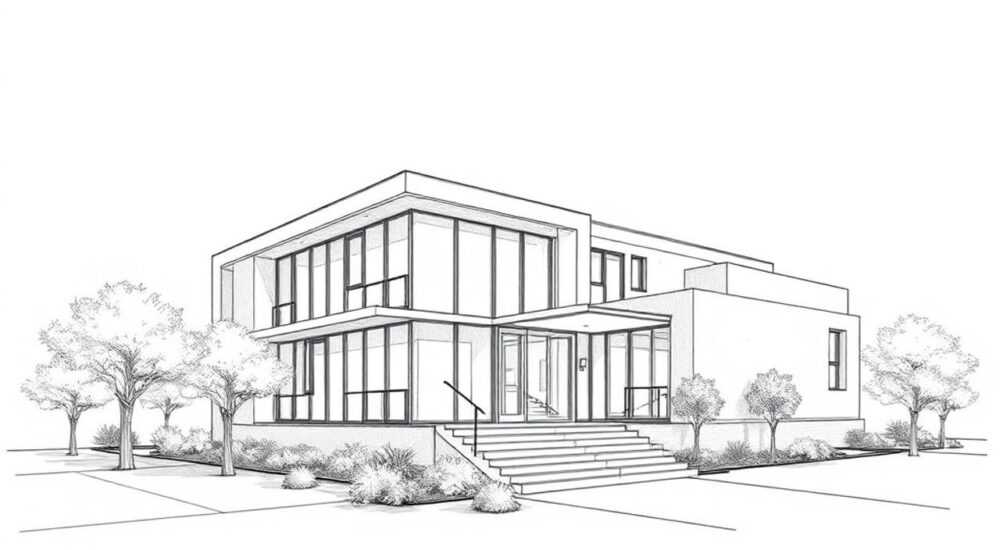

Элементы архитектуры рисунок

Архитектурный рисунок — это не просто изображение здания, а сложный язык визуальной коммуникации, объединяющий техническую точность и художественное восприятие. Он служит мостом между замыслом архитектора и реальностью, позволяя донести идею до заказчика, строителей и широкой публики. Основные элементы архитектуры в рисунке — это композиция, пропорции, масштаб, светотень, перспектива, текстура и линия — они формируют целостное понимание пространства, функциональности и эстетики сооружения.

Основные элементы архитектурного рисунка

Архитектурный рисунок строится на нескольких фундаментальных элементах, каждый из которых отвечает за определённый аспект восприятия. Линия — базовый инструмент, задающий очертания, каркас и структуру здания. Она может быть твёрдой и чёткой (в чертежах) или мягкой и экспрессивной (в набросках). Пропорции определяют гармонию форм: классические соотношения, такие как золотое сечение, часто используются для создания визуального равновесия.

Масштаб помогает передать размеры объекта в контексте окружения. Без него даже самый детализированный рисунок теряет связь с реальностью. Композиция организует пространство на листе: где расположен объект, какие элементы его окружают, как расположены горизонт, точки схода и акценты. Правильная композиция направляет взгляд зрителя и подчёркивает важные архитектурные решения.

Форма и объём придают рисунку трёхмерность. Архитектура — это объёмное искусство, и задача художника — передать глубину плоским инструментом. Это достигается за счёт тонирования, штриховки и правильного построения геометрических тел. Текстура добавляет реализма: кирпич, дерево, стекло, металл — каждый материал требует своего подхода к изображению поверхности.

Геометрические основы

Большинство архитектурных форм можно свести к базовым геометрическим телам: кубу, цилиндру, пирамиде, сфере. Освоение этих фигур — первый шаг к уверенному рисованию зданий. Например, колонна — это цилиндр, башня — комбинация цилиндров и конусов, а крыша — пирамида или призма.

• Куб — основа для жилых и офисных зданий.
• Цилиндр — используется в колоннах, башнях, ротондах.
• Пирамида — характерна для крыш, шпилей, современных конструкций.
• Сфера — встречается в куполах, планетариях, декоративных элементах.

Перспектива и композиция в архитектуре

Перспектива — один из самых важных элементов архитектурного рисунка. Она создаёт иллюзию глубины и позволяет зрителю «войти» в пространство. Существуют три основных типа перспективы:

1. Одноточечная — используется, когда фасад здания параллелен плоскости рисунка. Все линии сходятся в одной точке на горизонте. Подходит для интерьеров и ансамблей вдоль улицы.
2. Двухточечная — наиболее распространена. Применяется при изображении углов зданий. Две системы линий сходятся в двух точках на горизонте, что усиливает ощущение объёма.
3. Трёхточечная — добавляет вертикальную точку схода, полезна при изображении высотных зданий снизу вверх или сверху вниз.

Композиция решает, как объект расположен на листе. Классические правила включают правило третей, золотое сечение и диагональное движение. Хорошая композиция:

• Создаёт баланс между пустым и заполненным пространством.
• Выделяет доминанту — главный архитектурный элемент.
• Учитывает фон: деревья, небо, люди, транспорт — всё это дополняет образ.

Работа со светотенью и материалами

Светотень придаёт рисунку объём и реалистичность. Без неё здание выглядит плоским и картонным. Первый шаг — определить источник света. Обычно он находится в верхнем левом углу (по традиции), но может быть любым — главное, соблюдать последовательность.

Тени делятся на собственные (на самой поверхности объекта) и падающие (от объекта на другие поверхности). Угол падения света влияет на длину и форму тени. Например, утренний свет даёт длинные тени, а полуденный — короткие и резкие.

Работа с материалами требует внимания к текстуре:

• Кирпич — мелкая кладка, повторяющийся узор, тень между рядами.
• Стекло — отражает окружение, имеет прозрачность, блики.
• Бетон — грубая, пористая поверхность, матовая фактура.
• Металл — блестящая поверхность, чёткие блики, зеркальные отражения.

Техники штриховки

Штриховка — основной способ передачи тонов. Существуют разные приёмы:

• Параллельная — линии одного направления, создают равномерный тон.
• Перекрёстная — наслаивание штрихов под углом, увеличивает насыщенность.
• Штриховка пятном — с помощью мягкого карандаша или сепии создаются плавные переходы.
• Пунктирная — точечная техника, подходит для старинных или графических стилей.

Инструменты и техники рисования

Выбор инструментов зависит от цели: учебный набросок, презентационный рендер или цифровой проект. Традиционные материалы:

• Карандаш — от HB до 6B, универсален для эскизов и детализации.
• Тушь и перо — чёткие линии, используется в профессиональных чертежах.
• Акварель — лёгкие прозрачные слои, подчёркивают воздушность.
• Гуашь — плотные цвета, хорошо покрывают бумагу, подходят для фона.

Цифровые инструменты становятся стандартом:

• Adobe Photoshop — для ручной проработки света, текстур и колорита.
• SketchUp + V-Ray — трёхмерное моделирование с фотореалистичной визуализацией.
• Procreate — удобен для набросков на планшете, имитирует бумажные текстуры.

Ошибки новичков и как их избежать

Даже при наличии художественного таланта начинающие часто допускают типичные ошибки. Вот самые распространённые:

• Неправильная перспектива — линии не сходятся в точках, здание «расползается». Решение: всегда начинайте с построения сетки.
• Отсутствие масштаба — невозможно понять, большое ли здание. Решение: добавьте людей, деревья, автомобили.
• Плоские тени — тени без объёма, одна серая масса. Решение: используйте градиент от света к тени, выделяйте рефлекс.
• Перегруженность деталями — слишком много элементов, теряется общее впечатление. Решение: работайте по принципу «от общего к частному».
• Игнорирование окружения — здание «висит в воздухе». Решение: добавьте фон, небо, рельеф местности.

Экспертное мнение

Петров отмечает, что в эпоху 3D-визуализации ручной рисунок остаётся важным инструментом обучения. Он развивает пространственное мышление, внимание к деталям и чувство пропорций. По его словам, студенты, которые регулярно рисуют от руки, быстрее осваивают цифровые программы и лучше понимают архитектуру.

Вопросы и ответы

Заключение

Архитектурный рисунок — это синтез науки и искусства. Он требует не только графических навыков, но и глубокого понимания пространства, конструкций и пропорций. Освоение элементов архитектуры в рисунке открывает путь к созданию выразительных, точных и вдохновляющих работ.

• Начинайте с геометрических основ и построения перспективы.
• Следите за масштабом и композицией — они определяют читаемость рисунка.
• Работайте со светом и текстурами, чтобы добавить реализма.
• Сочетайте традиционные и цифровые инструменты для лучшего результата.
• Регулярная практика — ключ к прогрессу в архитектурной графике.
