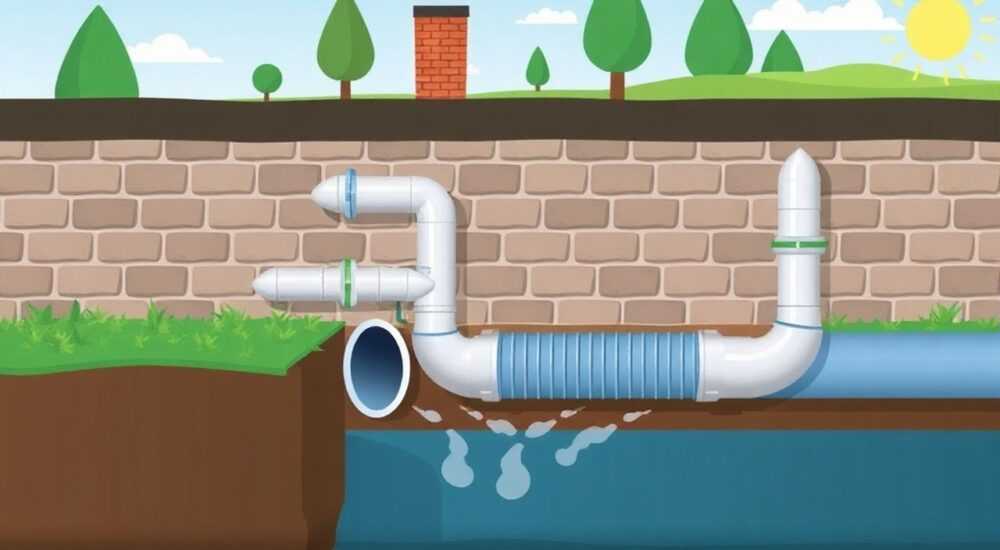

Фановые трубы для канализации что это
Фановые трубы для канализации — это важный элемент вентиляции внутренней системы отвода стоков, который предотвращает разрушение гидрозатворов сифонов и обеспечивает бесперебойную работу всей канализационной сети здания. Они соединяют стояк с атмосферой через кровлю, позволяя выравнивать давление внутри трубопроводов при интенсивном сбросе воды.
Фановая труба — это продолжение канализационного стояка, выходящее на крышу, которое вентилирует систему и защищает сантехнические приборы от неприятных запахов. Основная рекомендация — монтировать её обязательно в домах высотой от двух этажей и выше, а также при наличии протяжённых горизонтальных участков.
Содержание статьи:
Что такое фановая труба для канализации
Фановая труба — это вертикальный участок трубопровода, который является продолжением канализационного стояка и выводится выше уровня кровли здания. Её основная функция — обеспечение притока воздуха в систему и отвод газов, образующихся в процессе эксплуатации канализации. Термин «фановая» происходит от слова «фаянс», что исторически связано с материалом сантехники, но сегодня используется как техническое обозначение.
Конструктивно фановая труба представляет собой пластиковую или чугунную трубу диаметром не менее 50 мм (для бытовых систем), соединённую с верхней частью стояка. Она не принимает стоки напрямую, а служит каналом для вентиляции. На верхнем конце устанавливается защитный колпак, предотвращающий попадание осадков, мусора и птиц.
В многоквартирных домах каждая секция имеет свою фановую трубу, выходящую на чердак или сразу на крышу. В частных домах она может быть объединена с другими стояками или выполнена как отдельный элемент. Материал — преимущественно ПВХ или полипропилен, устойчивый к коррозии и перепадам температур.
Полезно знать: Фановая труба не должна иметь заглушек, тройников с подключением к стокам или изгибов более 45° — это нарушает её функцию вентиляции.
Зачем нужна фановая труба: принцип работы
Основная причина установки фановой трубы — компенсация перепадов давления в канализационной системе. При сливе воды из унитаза, стиральной машины или ванны, столб жидкости движется по стояку, создавая зону разрежения позади себя. Без вентиляции это приводит к всасыванию воды из гидрозатворов сифонов, что открывает путь для канализационных запахов в помещение.
Фановая труба решает эту проблему, обеспечивая приток воздуха сверху. Когда в стояке создаётся разрежение, атмосферный воздух поступает через фановую трубу, выравнивая давление. Это сохраняет водяные пробки в сифонах и предотвращает обратный выброс газов. Также она позволяет выходить метану, сероводороду и другим продуктам разложения, минимизируя коррозию труб.
Принцип аналогичен работе дымохода: чем выше труба, тем эффективнее тяга. Однако, в отличие от дымохода, фановая труба работает без нагрева — движение воздуха обеспечивается исключительно перепадами давления при сбросе стоков.
- Предотвращает «выдувание» гидрозатворов.
- Уменьшает риск засоров за счёт стабильного потока.
- Снижает уровень шума в трубах при сливе.
- Продлевает срок службы системы за счёт снижения нагрузки на соединения.
«Фановая труба — не роскошь, а необходимость в любой системе централизованной канализации. Даже один мощный сброс с пятого этажа может создать вакуум, способный опустошить сифон на первом.» — Алексей Романов, инженер-сантехник, 18 лет опыта
Требования СНиП и нормативы по монтажу
Монтаж фановой трубы регламентируется СП 30.13330.2020 (актуализированная редакция СНиП 2.04.01–85). Эти нормы обязательны к исполнению при проектировании и строительстве жилых и общественных зданий.
Согласно документу, фановая труба обязательна:
- В зданиях высотой два этажа и более.
- При длине горизонтального участка от стояка до прибора более 10 м.
- Если общее количество санприборов в системе превышает 12 условных единиц.
Ключевые параметры:
Параметр |
Нормативное значение |
|---|---|
Диаметр трубы |
Не менее 50 мм; должен соответствовать диаметру стояка |
Высота над кровлей |
Минимум 300 мм над плоской крышей; 500 мм над скатной; 3 м над балконом/окном в радиусе 4 м |
Температурный режим |
Труба должна выдерживать от –40 °C до +60 °C |
Изоляция |
Обязательна в неотапливаемых помещениях и на чердаках в холодном климате |
Особое внимание уделяется месту выхода трубы через кровлю. Узел прохода должен быть герметичным, с использованием специальных манжет или проходных гильз. Запрещено выводить фановую трубу в вентиляционную шахту — это создаёт риск проникновения запахов в жилые помещения.
Полезно знать: Если фановая труба проходит через жилое пространство (например, в старых домах), её необходимо обернуть шумоизоляцией — особенно если рядом спальня или детская.
Как сделать фановую трубу: пошаговый монтаж
Установка фановой трубы возможна как на этапе строительства, так и при модернизации существующей системы. Ниже — алгоритм для частного дома:
- Проектирование: определите место выхода стояка на крышу. Оптимально — ближе к коньку, чтобы избежать снеговых карманов.
- Подготовка материалов: закупите трубу ПВХ Ø50 или Ø110 мм (в зависимости от стояка), тройник 90°, переходники, колпак-дефлектор, герметик, крепления.
- Отключение системы: перекройте воду и оповестите жильцов о временном отключении канализации.
- Установка тройника: на верхний конец стояка установите ревизионный тройник. Он позволит проводить прочистку и подключить фановую трубу.
- Монтаж вертикального участка: соберите трубу по частям, закрепляя хомутами к стене или конструкциям. Уклон — строго вертикально, отклонение не более 5°.
- Проход через перекрытие и кровлю: используйте металлическую гильзу и термоусадочную манжету. Заделайте зазор негорючим уплотнителем.
- Фиксация на крыше: выведите трубу на требуемую высоту, установите колпак. Убедитесь, что он не создаёт обратного сопротивления.
- Проверка герметичности: проведите тест — залейте несколько вёдер воды сверху и проконтролируйте отсутствие запахов в санузлах.
Для многоэтажных домов монтаж выполняется специализированными организациями с соблюдением правил промышленного альпинизма и пожарной безопасности.
«Перед финальной сборкой проверьте все раструбы: они должны быть направлены против потока стоков. Иначе будет накапливаться конденсат и мусор.» — Дмитрий Козлов, мастер сантехнических работ, 15 лет практики
Распространённые ошибки при установке
Даже при соблюдении норм, ошибки в монтаже могут свести на нет всю пользу от фановой трубы. Вот наиболее частые проблемы:
- Недостаточная высота вывода — труба ниже уровня окон или балконов. Это может привести к проникновению запахов в помещения при ветре.
- Отсутствие уклона или изгибы — горизонтальные участки способствуют скоплению конденсата и замерзанию зимой.
- Использование заглушек вместо колпаков — полностью блокирует вентиляцию, делая систему бесполезной.
- Подключение к вентиляции — категорически запрещено. Это нарушает санитарные нормы и создаёт обратную тягу.
- Негерметичный узел прохода — приводит к протечкам, промерзанию и росту плесени на чердаке.
Особенно опасно игнорировать изоляцию трубы на холодных участках. В регионах с суровыми зимами конденсат внутри трубы может замёрзнуть, перекрывая доступ воздуха. Это равносильно отсутствию вентиляции.
Полезно знать: Если вы слышите «бульканье» в трубах при сливе, это первый признак того, что система недостаточно вентилируется — возможно, фановая труба засорилась или смонтирована с ошибками.
Альтернативы фановой трубе: вакуумные клапаны
В случаях, когда вывести трубу на крышу невозможно (реконструкция, исторические здания, квартиры на верхних этажах), применяют механические аналоги — вакуумные (аэраторные) клапаны.
Это устройства, устанавливаемые на стояк внутри помещения (часто на чердаке или в шахте). При возникновении разрежения клапан открывается, впуская воздух, и автоматически закрывается после выравнивания давления.
Преимущества:
- Не требуется вывод на крышу.
- Простота монтажа.
- Подходит для реконструкции.
Недостатки:
- Ограниченный срок службы (5–7 лет).
- Требует периодической проверки и очистки.
- Не справляется с высокой нагрузкой (например, одновременный сброс с нескольких этажей).
Критерий |
Фановая труба |
Вакуумный клапан |
|---|---|---|
Надёжность |
Высокая (работает десятилетиями) |
Средняя (зависит от качества и нагрузки) |
Стоимость |
Выше (материалы + монтаж) |
Ниже (устройство стоит 800–2000 руб.) |
Требования к обслуживанию |
Практически нет |
Ежегодная диагностика |
Эффективность при нагрузке |
Полная |
Ограниченная |
Вакуумный клапан — временное или дополнительное решение. Для новых зданий предпочтительна классическая фановая труба.
Экспертное мнение
«За последние 10 лет я видел десятки случаев, когда экономия на фановой трубе приводила к серьёзным последствиям: от постоянных запахов до полного демонтажа и переделки системы. Особенно часто это встречается в частных домах, где хозяева считают, что “и так работает”. Да, работает — пока не начнётся интенсивный сброс. А потом — ремонт, нервы, деньги. Лучше сразу сделать по нормам.» — Наталья Миронова, главный инженер проектного бюро «СантехПроект», 22 года в сфере
«Сейчас появляются новые материалы — антистатические трубы, которые уменьшают накопление конденсата и газов. Это шаг вперёд. Но базовый принцип остаётся: вентиляция нужна всегда. Природа не обманешь.» — Сергей Белов, разработчик сантехнических систем, к.т.н.
Вопросы и ответы
Можно ли не устанавливать фановую трубу в одноэтажном доме?
В большинстве случаев — можно. Если у вас 1–2 санприбора и короткий горизонтальный участок, перепад давления минимальный. Однако при добавлении душевой кабины или стиральной машины рекомендуется предусмотреть вентиляцию.
Чем накрыть фановую трубу на крыше?
Используйте специальные колпаки-дефлекторы из пластика или нержавеющей стали. Они защищают от осадков, но не препятствуют выходу воздуха. Не используйте сплошные заглушки.
Замерзает ли фановая труба зимой?
При правильном монтаже — нет. Конденсат образуется, но если труба утеплена и имеет минимальное количество изгибов, влага не скапливается. В крайних случаях устанавливают саморегулирующийся греющий кабель.
Можно ли объединить вентиляцию канализации и вентиляцию дома?
Категорически запрещено. Это нарушает СНиП и создаёт риск попадания канализационных газов в жилые помещения.
Нужна ли фановая труба при автономной канализации (септик)?
Да, нужна. Принцип действия системы отвода стоков не зависит от типа очистки. Вентиляция требуется для стабильной работы стояка и защиты гидрозатворов.
Заключение
Фановая труба — неотъемлемый элемент современной канализационной системы, обеспечивающий её стабильную и безопасную работу. Она предотвращает разрушение гидрозатворов, устраняет неприятные запахи и снижает риск засоров. Несмотря на внешнюю простоту, её отсутствие или неправильный монтаж могут привести к серьёзным последствиям.
Правильная вентиляция — это инвестиция в комфорт и долговечность инженерных систем. Независимо от типа здания, следует руководствоваться нормативами и рекомендациями профессионалов.
- Фановая труба необходима в зданиях от двух этажей и выше.
- Её диаметр должен соответствовать стояку, а высота — требованиям СНиП.
- Альтернатива — вакуумный клапан, но он менее надёжен при высокой нагрузке.
- Монтаж требует точности: герметичность, уклон, изоляция и правильный вывод на крышу.
- Регулярная проверка системы помогает избежать аварий и дорогостоящего ремонта.
