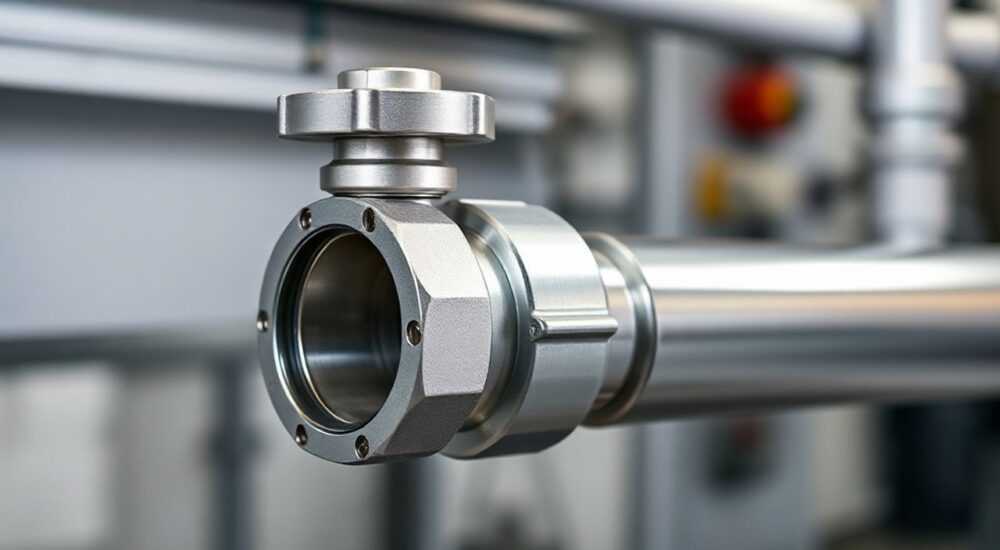

Фитинги для греющего кабеля в трубу

Соединительные элементы для греющего кабеля в трубопроводах играют ключевую роль в обеспечении надежности, безопасности и эффективности систем обогрева. Они позволяют герметично вводить нагревательный кабель внутрь трубы, предотвращая протечки, повреждение изоляции и выход системы из строя. Неправильный выбор или монтаж фитингов может свести на нет все преимущества кабельного обогрева.

Что такое фитинги для греющего кабеля в трубу

Фитинги для греющего кабеля — это специальные переходные устройства, обеспечивающие герметичный ввод нагревательного кабеля внутрь трубы без нарушения целостности стенок и защиты от протечек. Они используются в системах саморегулирующегося или резистивного кабельного обогрева, где кабель прокладывается непосредственно внутри трубопровода для борьбы с замерзанием воды, конденсатом или вязкостью среды.
Такие фитинги чаще всего применяются в канализационных, водопроводных, дренажных и технологических трубах, особенно в условиях низких температур. Без них невозможно организовать безопасную прокладку кабеля через стенку трубы, поскольку обычные методы ввода (например, просверливание) создают риск утечки и коррозии.
Конструктивно фитинг представляет собой металлический корпус с резьбой, уплотнительными кольцами, зажимным механизмом и защитной гайкой. Он работает как миниатюрный «шлюз»: с одной стороны соединяется с трубой, с другой — фиксирует кабель, не допуская его смещения и попадания влаги.

Основные типы фитингов: конструкция и назначение

Фитинги различаются по материалу, способу крепления, степени защиты и совместимости с кабелем. Правильный выбор зависит от условий эксплуатации: давления в трубе, типа жидкости, температурного режима и частоты обслуживания.

Материал изготовления

• Нержавеющая сталь (AISI 304/316) — наиболее распространённый вариант. Устойчива к коррозии, выдерживает высокое давление и агрессивные среды. Подходит для питьевой воды, канализации и химических стоков.
• Латунь — применяется в бытовых системах с низким давлением. Менее прочная, чем сталь, но отлично обрабатывается и не вызывает гальванической коррозии при контакте с медью.
• Пластик (PP, PVDF) — используется в химически агрессивных средах, где металлы могут разрушаться. Подходит для промышленных стоков, но менее надёжен при механических нагрузках.

Тип резьбы и соединения

• Наружная резьба (G, NPT) — вкручивается в отверстие трубы. Требует точного сверления и нарезки резьбы.
• Внутренняя резьба — позволяет подключить фитинг к штуцеру или тройнику. Удобен при модернизации существующих систем.
• Приварные фитинги — привариваются к стальной трубе. Применяются в промышленных магистралях с высоким давлением.

Степень защиты и взрывозащита

Для помещений с повышенной опасностью (например, канализационные коллекторы) используются взрывозащищённые фитинги с маркировкой Ex. Они предотвращают искрообразование при подключении кабеля, что критично при наличии метана или других горючих газов.

Как выбрать правильный фитинг: 7 ключевых критериев

Подбор фитинга — не просто вопрос размера. Это комплексная задача, требующая учета нескольких технических параметров. Вот основные критерии, на которые стоит обратить внимание.

1. Диаметр кабеля — фитинг должен точно соответствовать внешнему диаметру греющего кабеля. Слишком большое отверстие приведёт к протечке, слишком маленькое — к повреждению изоляции при затяжке.
2. Тип резьбы трубы — определите стандарт: метрическая (M), трубная цилиндрическая (G), коническая (NPT). Используйте переходники при несоответствии.
3. Рабочее давление — для систем с давлением выше 6 бар выбирайте фитинги из нержавеющей стали с двойным уплотнением.
4. Температурный диапазон — убедитесь, что уплотнения (EPDM, FPM, тефлон) выдерживают максимальную температуру среды и нагрева кабеля.
5. Степень защиты IP — для наружной установки и подземных колодцев нужен минимум IP68. Внутри помещений достаточно IP65.
6. Среда внутри трубы — агрессивные жидкости (щёлочи, кислоты, масла) требуют химически стойких материалов: PVDF, PTFE, нержавеющая сталь 316L.
7. Частота обслуживания — если кабель планируется периодически извлекать, выбирайте фитинги с быстроразъёмным соединением и съёмной гайкой.

Пошаговая инструкция по монтажу фитинга

Правильная установка — залог долгой службы. Даже самый качественный фитинг выйдет из строя при грубом монтаже. Следуйте этой проверенной последовательности.

1. Отключите систему и перекройте подачу жидкости. Перед началом работ обязательно перекройте вентили и сбросьте давление в трубе.
2. Выберите место ввода. Оптимально — верхняя часть трубы, чтобы избежать скопления осадка вокруг фитинга. Избегайте сварных швов и мест изгиба.
3. Просверлите отверстие. Используйте сверло нужного диаметра (обычно 10–14 мм). Для пластиковых труб — острые свёрла по пластику, для металла — с охлаждением.
4. Нарежьте резьбу (при необходимости). Если фитинг с наружной резьбой, используйте метчик нужного стандарта. Смажьте резьбу герметиком на основе PTFE.
5. Соберите фитинг вокруг кабеля. Разберите фитинг: снимите гайку, вставьте уплотнитель, затем кабель. Не затягивайте до фиксации в трубе.
6. Вкрутите фитинг в трубу. Аккуратно ввинтите корпус, равномерно затягивая гаечным ключом. Не переусердствуйте — можно сорвать резьбу.
7. Затяните зажимную гайку. Это создаёт герметичность вокруг кабеля. Затягивайте до упора, но без чрезмерного усилия.
8. Проверьте герметичность. Откройте подачу жидкости и понаблюдайте за соединением 10–15 минут. При малейшей капле — подтяните гайку или замените уплотнение.

Типичные ошибки при установке и как их избежать

Даже опытные монтажники допускают ошибки, которые снижают срок службы системы. Вот самые распространённые проблемы и пути их решения.

Использование несоответствующего уплотнения

Установка EPDM-уплотнителя в среде с маслами или растворителями приводит к набуханию и разрушению. Всегда проверяйте химическую совместимость.

Перетяжка зажимной гайки

Чрезмерное усилие деформирует изоляцию кабеля, особенно саморегулирующегося. Результат — короткое замыкание или потеря герметичности. Используйте динамометрический ключ при работе с дорогими системами.

Монтаж на нижней части трубы

Ввод снизу приводит к скоплению грязи и осадка вокруг фитинга, что нарушает теплоотдачу и ускоряет коррозию. Всегда монтируйте в верхней или боковой части.

Отсутствие проверки герметичности

Некоторые считают, что «если не течёт сразу — значит, нормально». Но давление может вырасти позже. Обязательно проводите тест под нагрузкой.

Использование фитингов для внешнего обогрева внутри трубы

Обычные термоусадочные муфты или сальники не рассчитаны на внутреннее давление. Только специализированные внутритрубные фитинги обеспечивают безопасность.

Экспертное мнение

При выборе и монтаже фитингов следует руководствоваться не только каталогами, но и практическими принципами, проверенными в реальных условиях.
Главное правило — система обогрева должна быть герметичной на 100%. Любая утечка не только снижает эффективность, но и создаёт риск замыкания, поражения током или коррозии. Поэтому предпочтение всегда отдается фитингам с двойным уплотнением: первое — по резьбе, второе — по кабелю.
При работе с питьевой водой важно использовать только материалы, разрешённые санитарными нормами (например, NSF/ANSI 61). Латунные фитинги должны быть безсвинцовыми, а уплотнения — из пищевого EPDM или FPM.
Для систем с частым обслуживанием рекомендуются фитинги с быстросъёмным механизмом. Они позволяют извлекать кабель без разрушения соединения, что особенно актуально в канализационных сетях, где требуется регулярная прочистка.
Также важно учитывать тепловое расширение. При значительных перепадах температуры металл и пластик ведут себя по-разному. Поэтому в районах с континентальным климатом лучше использовать комбинированные уплотнения, компенсирующие эти изменения.
Наконец, не экономьте на качестве. Фитинг стоит относительно немного, но его отказ может привести к затоплению, простоям и дорогостоящему ремонту. Лучше один раз купить надёжный элемент, чем постоянно устранять последствия протечек.

Вопросы и ответы

Заключение

Фитинги для греющего кабеля в трубу — это не просто деталь, а критически важный элемент безопасности и эффективности всей системы обогрева. От их качества и правильного монтажа зависит, будет ли трубопровод функционировать зимой или потребует экстренного ремонта.

• Используйте только специализированные фитинги, предназначенные для внутритрубного ввода кабеля.
• Соответствие диаметра кабеля и уплотнений — обязательное условие герметичности.
• Монтируйте фитинги в верхней части трубы, избегая зон с высоким давлением и загрязнением.
• Проверяйте герметичность после установки и проводите профилактические осмотры раз в год.
• Не экономьте на качестве — надёжный фитинг предотвращает затопления и простои.
