Freecad как сделать отверстие

Создание отверстий в 3D-моделях — одна из самых частых задач при проектировании деталей, корпусов, креплений и механизмов. В среде бесплатного и открытого CAD-приложения FreeCAD эта операция реализована гибко и мощно, но для новичков может показаться непрозрачной. Пользователи часто сталкиваются с вопросами: как правильно сделать отверстие, чтобы оно было точным, резьбовым или сквозным? Как избежать типичных ошибок при булевых операциях? Как использовать параметризацию для быстрого редактирования?

Основы создания отверстий в FreeCAD

FreeCAD — это параметрический 3D-CAD-редактор с открытым исходным кодом, который активно используется в инженерии, образовании и прототипировании. Одним из ключевых преимуществ FreeCAD является его модульная архитектура: функциональность разделена на так называемые «верстаки» (workbenches), каждый из которых отвечает за определённый этап проектирования. Для создания отверстий наиболее подходящими являются Part Design и Part.

Верстак Part Design предназначен для создания сложных деталей методом добавления и удаления форм. Именно здесь находится специализированный инструмент «Отверстие» (Hole), который позволяет не просто вырезать цилиндр, но и задавать тип отверстия: простое, ступенчатое, с фаской, под потай, с метрической или дюймовой резьбой. Этот инструмент автоматически создаёт параметрическую операцию вычитания, что делает модель легко редактируемой.

Другой подход — использование верстака Part, где можно создать цилиндр и применить к нему булеву операцию «Вычитание». Этот способ менее автоматизирован, но даёт больше контроля, особенно при работе с ассемблеями или нестандартными формами. Однако для большинства случаев рекомендуется использовать именно Part Design, так как он обеспечивает лучшую совместимость с параметрическим моделированием.

Пошаговая инструкция: как создать отверстие

Создание отверстия в FreeCAD — это последовательность логических шагов, которые нужно выполнить в правильном порядке. Ниже приведён универсальный алгоритм для верстака Part Design.

1. Откройте FreeCAD и создайте новый документ.
2. Переключитесь на верстак Part Design с помощью выпадающего меню в верхнем левом углу.
3. Создайте базовую форму: нажмите «Создать эскиз» (Create sketch), выберите плоскость (например, XY), нарисуйте контур (прямоугольник, круг и т.д.) и экструдируйте его с помощью «Падения» (Pad).
4. Выберите плоскость, на которой нужно сделать отверстие. Это может быть любая грань готовой детали.
5. Нажмите кнопку «Отверстие» (значок сверла) на панели инструментов.
6. Укажите точку размещения: щёлкните по поверхности или введите координаты вручную.
7. В открывшемся окне настройки задайте параметры: диаметр, глубину, тип отверстия и другие параметры.
8. Подтвердите операцию. Отверстие будет создано как часть дерева объектов.

Если вы работаете в верстаке Part, алгоритм немного отличается:

• Создайте цилиндр через Create → Primitives → Cylinder.
• Отрегулируйте его высоту и радиус под нужные размеры.
• Выделите основную деталь, затем зажмите Ctrl и выделите цилиндр.
• Используйте команду Boolean → Cut, чтобы вычесть цилиндр из детали.

Этот метод требует больше ручных действий, но полезен при сложных формах или если нужно сделать несколько отверстий разного типа за один шаг.

Типы отверстий и их настройка

Одно из главных преимуществ инструмента «Отверстие» в FreeCAD — поддержка множества стандартных типов отверстий. Это особенно важно при создании деталей, соответствующих ГОСТ или ISO.

При создании отверстия вы можете выбрать тип в выпадающем списке. Например, тип «Резьба» позволяет выбрать стандарт: M3, M4, M5 и т.д. FreeCAD автоматически подставляет соответствующий диаметр и шаг. При этом важно понимать, что резьба — это визуальная и параметрическая модель, а не реальная геометрия спирали. Это сделано для оптимизации производительности.

Также доступны дополнительные параметры:

• Фаска — автоматическое создание конусного участка над отверстием.
• Глубина — можно задать как абсолютное значение, так и «до следующей грани» или «сквозь всё».
• Позиционирование — центр отверстия можно привязать к другим элементам с помощью геометрических ограничений.

Частые ошибки и как их избежать

Несмотря на удобство интерфейса, пользователи часто допускают типичные ошибки при создании отверстий. Вот основные из них и способы их решения.

• Ошибка: отверстие не создаётся или операция завершается с ошибкой. Причина — попытка применить операцию к неподходящему объекту. Убедитесь, что вы работаете с твёрдым телом, а не с поверхностью или пустым эскизом.
• Ошибка: отверстие появляется, но не вырезает материал. Это может происходить, если вы случайно переключились в верстак Draft или Part. Вернитесь в Part Design и используйте только его инструменты.
• Ошибка: резьба отображается некорректно. Проверьте, включена ли опция «Показывать резьбу» в настройках отображения. Также убедитесь, что выбран правильный стандарт (метрический/дюймовой).
• Ошибка: отверстие смещено или имеет неправильный диаметр. Всегда проверяйте единицы измерения. FreeCAD по умолчанию использует миллиметры, но при импорте данных могут возникнуть расхождения.

Также распространённая проблема — пересечение нескольких отверстий, когда два или более отверстия частично перекрываются. В этом случае FreeCAD может некорректно обработать булеву операцию. Решение: создавайте отверстия последовательно, начиная с самого крупного, или используйте групповое вычитание в верстаке Part.

Советы по эффективной работе

Чтобы работать с отверстиями быстро и без ошибок, следуйте этим практическим рекомендациям.

• Используйте группы и метки для сложных деталей. Называйте отверстия по назначению: «Крепление_под_M4», «Вентиляция_Ø6» и т.д.

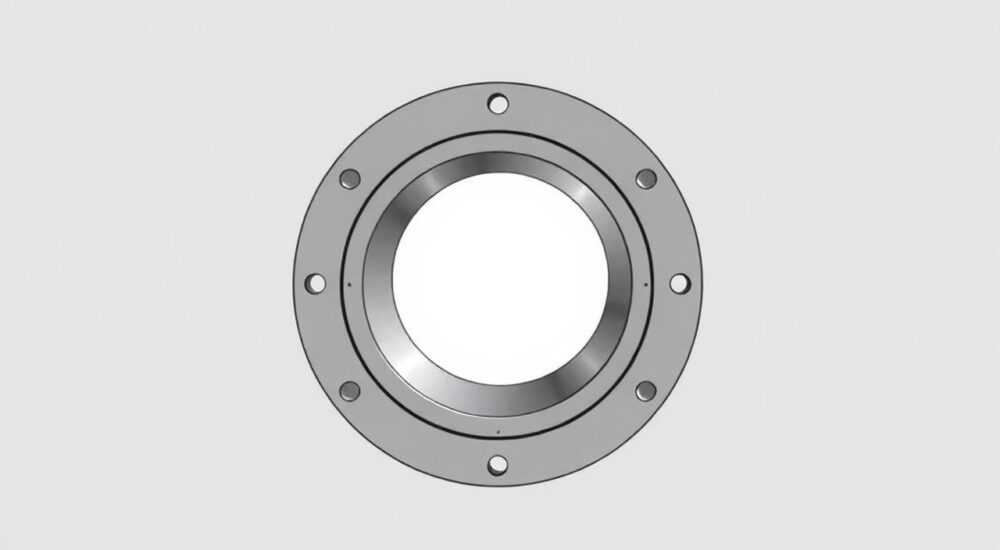

• Применяйте зеркальные копии и массивы, если нужно создать несколько одинаковых отверстий. Например, массив по окружности полезен для фланцев.
• Настройте шаблоны чертежей с указанием отверстий. При экспорте в DWG или PDF они будут автоматически аннотированы.
• Экспортируйте модель в STEP или STL только после завершения всех операций. Изменения в параметрах отверстия будут потеряны при конвертации в непараметрические форматы.

Также стоит освоить сочетания клавиш:

• Space — скрыть/показать объект (удобно при проверке глубины).
• H — скрыть выделенный объект.
• F3 — переключение между видами (изометрия, сверху и т.д.).

Экспертное мнение

По его словам, ключевой момент — понимание принципа «сверху вниз» (top-down design). Когда вы создаёте отверстие как часть дерева операций, вы можете в любой момент изменить его диаметр, глубину или тип, и вся модель автоматически перестроится. Это особенно важно при итеративной разработке.

Он также отмечает, что в будущих версиях FreeCAD планируется улучшение системы резьб: возможно появление полноценной 3D-модели резьбы с возможностью физического моделирования. Пока же рекомендуется использовать условное отображение для чертежей и технической документации.

Вопросы и ответы

Заключение

Создание отверстий в FreeCAD — это простая, но важная операция, которая лежит в основе большинства инженерных проектов. Благодаря встроенному инструменту «Отверстие» в верстаке Part Design, пользователи могут быстро и точно выполнять эту задачу с поддержкой стандартов, резьбы и параметризации. Главное — соблюдать порядок работы, использовать правильный верстак и понимать особенности параметрического моделирования.

• Всегда используйте верстак Part Design для создания отверстий.
• Выбирайте тип отверстия в зависимости от задачи: сквозное, глухое, под потай или с резьбой.
• Используйте параметризацию для быстрого редактирования и масштабирования проектов.
• Избегайте типичных ошибок: проверяйте тип объекта, единицы измерения и корректность булевых операций.
• Применяйте шаблоны, массивы и привязки для повышения точности и скорости работы.
