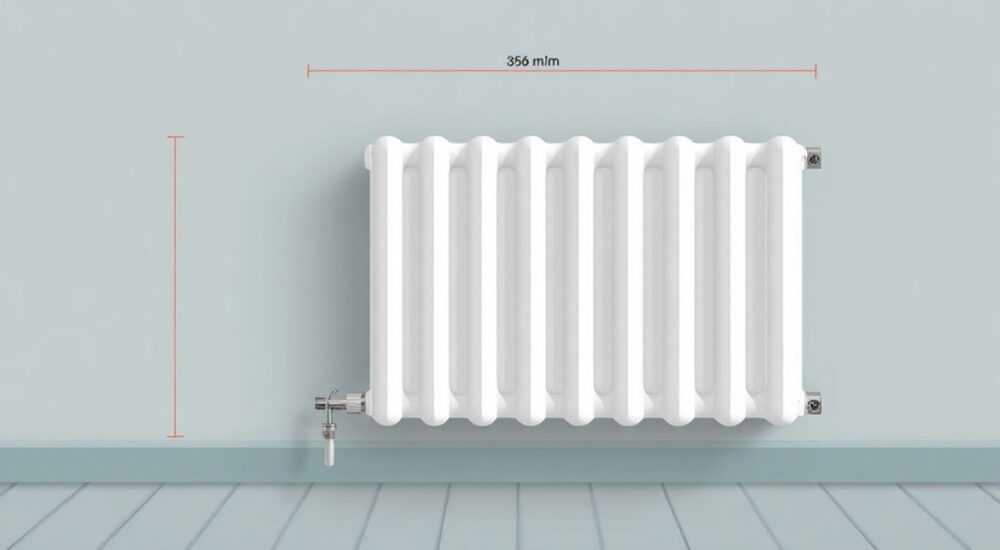

Габариты батареи отопления

Габариты батареи отопления — это ключевой параметр при проектировании и замене системы отопления. Они напрямую влияют на теплоотдачу, внешний вид помещения, удобство монтажа и совместимость с существующими коммуникациями. Неправильный выбор размеров может привести к недогреву комнаты, сложностям при установке или необходимости перепланировки интерьера. Поэтому важно учитывать не только технические характеристики радиатора, но и его габариты в контексте конкретного помещения.

Размеры и основные параметры батарей отопления

При выборе радиатора отопления важно понимать, что под «габаритами» подразумевается не один, а несколько взаимосвязанных параметров: высота, ширина, глубина и межосевое расстояние. Эти величины определяют, насколько хорошо батарея впишется в интерьер и будет ли она эффективно обогревать помещение.

Высота радиатора — один из самых значимых показателей. Она варьируется от 20 см у низких моделей до 90–140 см у высоких панельных или секционных радиаторов. Выбор зависит от места установки: под низкими подоконниками нужны компактные модели, а в помещениях с высокими потолками можно использовать вертикальные радиаторы для декоративного эффекта.

Ширина батареи определяется количеством секций (для чугунных, алюминиевых, биметаллических) или длиной панели (для стальных). Обычно она составляет от 40 см до 2 метров. Чем больше площадь помещения, тем длиннее радиатор требуется. Однако важно учитывать, что слишком широкий радиатор может нарушить циркуляцию воздуха и создать «тепловую завесу», мешающую естественному конвекционному потоку.

Глубина радиатора также играет роль, особенно в условиях ограниченного пространства. Панельные стальные радиаторы обычно имеют глубину 6–16 см, а секционные — около 7–10 см. Узкие модели подходят для установки в ниши или за экраны, но могут иметь сниженную теплоотдачу из-за меньшей площади поверхности.

Ключевые параметры, влияющие на выбор

• Тепловая мощность (Вт): зависит от габаритов и материала. Чем больше поверхность нагрева, тем выше теплоотдача.
• Рабочее давление: особенно важно в многоквартирных домах с центральным отоплением.
• Вес и нагрузка на крепления: крупные радиаторы требуют надёжного монтажа.
• Совместимость с системой: диаметр резьбы, тип подключения (боковое, нижнее, диагональное).

Стандартные размеры и типы радиаторов

На рынке представлены радиаторы нескольких типов: чугунные, стальные панельные, алюминиевые, биметаллические. Каждый из них имеет свои типовые габариты и особенности применения.

Чугунные радиаторы — классика, знакомая по советским временам. Стандартная секция имеет высоту 580–600 мм (с межосевым расстоянием 500 мм), ширину 93 мм, глубину 140 мм. Теплоотдача одной секции — около 140–160 Вт. Такие батареи долговечны, устойчивы к гидроударам, но тяжелы и медленно реагируют на изменения температуры.

Алюминиевые радиаторы легкие и высокоэффективные. Типовая секция: высота 575–585 мм (межосевое 500 мм), ширина 80 мм, глубина 100 мм. Теплоотдача — до 200 Вт на секцию. Подходят для автономных систем, но чувствительны к качеству теплоносителя.

Биметаллические радиаторы сочетают стальной сердечник и алюминиевый корпус. Габариты аналогичны алюминиевым, но прочнее и долговечнее. Идеальны для центрального отопления с высоким давлением.

Стальные панельные радиаторы выпускаются в виде цельных панелей. Их размеры стандартизированы: ширина — от 400 до 2000 мм, высота — от 300 до 900 мм. Модели маркируются по типу (тип 10, 11, 20, 21, 22, 33), где цифры указывают количество панелей и конвекторов. Например, тип 22 — две панели и два конвектора, максимальная теплоотдача.

Нестандартные и дизайнерские решения

Производители предлагают радиаторы нестандартных форм: узкие и высокие (вертикальные), круглые, зигзагообразные. Вертикальные модели (высотой 1.5–2 м, шириной 30–50 см) идеальны для узких ниш, лестничных пролётов или как элемент интерьера. Однако их теплоотдача ниже, чем у горизонтальных аналогов той же площади, из-за особенностей конвекции.

Как рассчитать нужную площадь радиатора по помещению

Правильный выбор габаритов начинается с расчёта необходимой тепловой мощности. От этого зависит, сколько секций или какой длины панель вам потребуется.

По упрощённой методике на 1 м² площади помещения при высоте потолков до 3 м требуется 100 Вт тепловой мощности. Например, для комнаты 18 м² нужно 1800 Вт. Если вы выбираете биметаллический радиатор с теплоотдачей 180 Вт на секцию, понадобится 10 секций.

Но этот расчёт приблизительный. Более точный способ учитывает дополнительные факторы:

• Наличие внешних стен (угловой квартире нужно +20% мощности);
• Количество и размер окон;
• Уровень утепления стен и пола;
• Регион (климатические условия).

Формула уточнённого расчёта:

1. Базовая мощность: S × 100 Вт.
2. Коэффициент угловой комнаты: ×1,2.
3. Коэффициент окон: одно окно — +100 Вт, двойное — +200 Вт.
4. Коэффициент региона: для северных районов — ×1,3–1,5.

Пример: угловая комната 18 м², два окна, в средней полосе.
18×100 = 1800 Вт; +20% за угол = 2160 Вт; +200 Вт за окна = 2360 Вт. Результат — 2360 Вт. При теплоотдаче 180 Вт/секцию: 2360 / 180 ≈ 13,1 → округляем до 14 секций.

Типичные ошибки при выборе габаритов батарей

Даже при правильном расчёте мощности можно допустить фатальные ошибки, связанные с габаритами.

Первая ошибка — игнорирование монтажного пространства. Например, выбран радиатор высотой 60 см, а под подоконником только 55 см зазора. В результате батарея не входит, или её установка нарушает циркуляцию воздуха. По нормам, между верхом радиатора и подоконником должно быть не менее 10 см, а снизу — не менее 12 см от пола.

Вторая ошибка — выбор слишком длинного радиатора. Широкая батарея может закрывать всю нишу под окном, но при этом блокировать доступ к подоконнику и усложнять уход за окном. Кроме того, если радиатор длиннее 2,5 м, возможны проблемы с равномерностью прогрева — концы будут холоднее.

Третья ошибка — несоответствие межосевого расстояния. Замена чугунной батарии на алюминиевую с другим межцентровым расстоянием потребует переделки трубопровода. Это дорого и трудоёмко. Всегда проверяйте этот параметр заранее.

Как избежать ошибок: чек-лист перед покупкой

• Измерьте высоту от пола до подоконника и вычтите 12 см (минимум).
• Измерьте ширину ниши — оставьте по 2–3 см с каждой стороны для вентиляции.
• Проверьте межосевое расстояние старой батареи или проектной документации.
• Сделайте фото места установки с размерами.
• Сверьте мощность радиатора с расчётной потребностью.

Монтаж и требования к свободному пространству

Габариты батареи влияют не только на её установку, но и на эффективность работы. Для нормальной конвекции необходимо соблюдать минимальные зазоры.

Рекомендуемые расстояния:

• От пола — 10–15 см. Меньше — риск загрязнения и снижения теплоотдачи.
• От подоконника — 10 см. Зазор обеспечивает выход тёплого воздуха в комнату.
• От стены — 3–5 см. Особенно важно для панельных радиаторов с задними конвекторами.
• От внутренней поверхности стены до переднего края радиатора — не менее 5 см.

Если радиатор устанавливается за экраном или декоративной решёткой, общая теплоотдача может снизиться на 15–25%. В этом случае рекомендуется выбирать модель с запасом мощности или использовать перфорированные экраны с большой площадью отверстий.

При нижнем подключении (скрытая разводка) важно учитывать, что некоторые радиаторы теряют до 10% мощности. Производители указывают поправочный коэффициент в паспорте. Например, при нижнем подключении теплоотдача может составлять 90% от заявленной.

Экспертное мнение

Интервью с Еленой Васильевой, главным инженером проектной компании «ТеплоДом»

— Какие тенденции вы наблюдаете в выборе габаритов радиаторов?
Сейчас растёт спрос на вертикальные и узкие радиаторы. Это связано с изменением архитектуры: большие окна, панорамное остекление, минимализм. Люди хотят, чтобы отопление было эффективным, но незаметным. Также увеличился интерес к дизайнерским моделям — трубчатым, лесенкам, змеевикам.

— Что чаще всего упускают заказчики?
Они смотрят на дизайн, но забывают про теплотехнику. Красивый радиатор на 1200 мм может выглядеть отлично, но если он даёт 1000 Вт, а нужно 1800 — в комнате будет холодно. Я всегда настаиваю на расчёте.

— Есть ли универсальный совет?
Да. Перед выбором — сделайте три вещи: замерьте место, рассчитайте мощность, сравните межосевое расстояние. Этого достаточно, чтобы избежать 90% проблем.

Вопросы и ответы

Заключение

Габариты батареи отопления — это не просто вопрос дизайна, а комплексная инженерная задача. От правильного выбора зависят комфорт, энергоэффективность и долговечность системы. Нельзя выбирать радиатор только по внешнему виду или привычке — необходимо учитывать площадь помещения, тепловую мощность, монтажные условия и особенности системы отопления.

• Габариты включают высоту, ширину, глубину и межосевое расстояние — все параметры важны.
• Стандартные межосевые расстояния — 350 и 500 мм; при замене батареи лучше их сохранить.
• Тепловая мощность должна соответствовать потребностям помещения с учётом всех факторов.
• Соблюдайте минимальные зазоры при монтаже для эффективной конвекции.
• Вертикальные и дизайнерские радиаторы — тренд, но требуют точного расчёта мощности.
