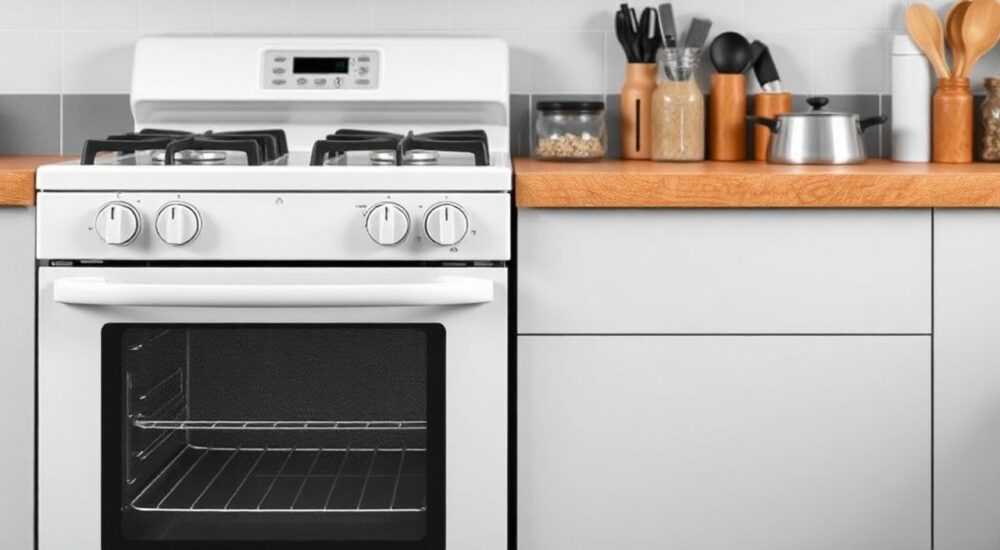

Газовая плита с электрической духовкой как подключить

Газовая плита с электрической духовкой — это популярное решение для современных кухонь, сочетающее преимущества двух типов нагрева. Газовая варочная поверхность обеспечивает мгновенный контроль температуры и высокую мощность, а электрическая духовка даёт равномерный прогрев и точную регулировку режимов приготовления. Однако подключение такого оборудования требует особого подхода: необходимо обеспечить одновременно безопасный вывод газа и стабильное электропитание.

Особенности конструкции: почему важна правильная установка

Газовая плита с электрической духовкой — это гибридная техника, где разные системы работают независимо, но требуют единой точки подключения. Варочная панель работает на природном или сжиженном газе, а духовка использует ТЭНы, которые питаются от сети 220 В. Такая конфигурация позволяет использовать наиболее эффективные технологии для каждой функции.
Отдельного внимания заслуживает система управления. Современные модели оснащены электронным управлением, таймерами, программами приготовления и даже Wi-Fi-модулями. Эти элементы также нуждаются в электропитании, поэтому даже если духовка не используется, розетка должна быть подключена.
Безопасность — ключевой фактор. Неправильное подключение может привести к утечке газа, короткому замыканию или перегрузке электросети. Особенно это актуально в старых домах, где проводка не рассчитана на дополнительную нагрузку.

Как работает газовая часть

Газ подаётся через гибкий шланг от стояка или баллона. При открытии крана горелки газ смешивается с воздухом и воспламеняется от пьезоэлемента или автоматического поджига. Контроль пламени обеспечивают термопары, которые перекрывают подачу газа при его угасании.

Принцип работы электрической духовки

Электрическая духовка нагревается за счёт ТЭНов — трубчатых электронагревателей, расположенных сверху, снизу и иногда сзади. Модели с конвекцией дополнительно оснащены вентилятором, распределяющим тепло. Управление осуществляется механическими регуляторами или цифровым дисплеем.

Требования к помещению и коммуникациям

Перед подключением необходимо убедиться, что кухня соответствует нормам безопасности. Это касается как газоснабжения, так и электропроводки. Несоблюдение требований может привести к отказу в эксплуатации или аннулированию гарантии.
Для газовой части важно наличие:

• Газовой трубы с резьбовым соединением или штуцера для шланга;
• Запорного крана до места подключения;
• Свободного пространства вокруг плиты (не менее 5 см с боков и сзади);
• Естественной вентиляции (форточка, вытяжка).

Для электрической духовки:

• Розетки 220 В с заземлением (тип CEE 7/16 или Schuko);
• Отдельной линии от щитка с автоматом 16 А;
• Медного кабеля сечением не менее 2,5 мм²;
• Отсутствия других мощных потребителей на этой линии (чайник, микроволновка, посудомоечная машина).

Пошаговая инструкция по подключению

Подключение газовой плиты с электрической духовкой — процесс, который можно разделить на три этапа: подготовка, подключение газа и подключение электричества. Первые два шага можно выполнить самостоятельно, но третий — подключение газа — должен выполнять только сертифицированный специалист.

1. Выберите место установки. Плита должна стоять ровно, без перекосов. Расстояние до стен — минимум 5 см. Не ставьте рядом с деревянными поверхностями или легковоспламеняющимися материалами.
2. Подключите электричество. Вставьте вилку в розетку с заземлением. Убедитесь, что розетка исправна — можно проверить тестером или подключить другое устройство.
3. Подсоедините газовый шланг. Используйте новый шланг из нержавеющей стали с уплотнительными прокладками. Не используйте старые или повреждённые шланги. Подключите один конец к плите, другой — к запорному крану. Затягивайте гайки ключом, но без чрезмерного усилия.
4. Проверьте герметичность соединений. Смажьте соединения мыльным раствором и откройте кран. Если появляются пузыри — есть утечка. Закройте кран и подтяните соединение.
5. Вызовите специалиста газовой службы. Только он имеет право проверить систему под давлением, опломбировать соединение и выдать акт ввода в эксплуатацию.
6. Проведите пробный запуск. После разрешения специалиста включите духовку и горелки. Убедитесь, что всё работает стабильно, нет посторонних запахов.

Что понадобится для подключения

• Газовый шланг из нержавеющей стали (рекомендуемая длина — до 1,5 м);
• Рожковый ключ (обычно 22 мм);
• Мыльный раствор или специальный детектор утечек;
• Индикатор напряжения или мультиметр;
• Руководство пользователя от плиты.

Типичные ошибки и как их избежать

Даже опытные пользователи допускают ошибки при подключении газовых плит с электрической духовкой. Ниже — самые распространённые проблемы и способы их предотвращения.

• Использование удлинителя или переходника. Электрическая духовка — мощный потребитель. Подключение через удлинитель может вызвать перегрев, короткое замыкание или возгорание. Решение: используйте только стационарную розетку с заземлением.
• Подключение без заземления. Отсутствие заземления увеличивает риск поражения током, особенно при утечке в духовке. Решение: проверьте проводку или вызовите электрика для модернизации.
• Установка вплотную к стене. Это нарушает вентиляцию, приводит к перегреву корпуса и снижает срок службы. Решение: соблюдайте минимальные зазоры, указанные в инструкции.
• Использование старого газового шланга. Резиновые шланги со временем трескаются, теряют эластичность. Решение: применяйте только новые шланги из нержавеющей стали.
• Самостоятельная проверка без специалиста. Даже если мыльный тест прошёл успешно, официальная проверка обязательна. Решение: всегда вызывайте представителя газовой службы.

Экспертное мнение

При выборе и подключении газовой плиты с электрической духовкой ориентируйтесь на три основных принципа: безопасность, соответствие нормам и долгосрочная надёжность. Даже самая продвинутая модель не будет служить долго, если подключена с нарушениями.
Особое внимание уделяйте качеству материалов. Шланг из нержавеющей стали служит 10–15 лет, тогда как резиновый — всего 3–5 лет и требует регулярной замены. То же касается электропроводки: сечение кабеля должно соответствовать нагрузке.
Не экономьте на профессиональной проверке. Стоимость вызова мастера — от 1500 до 3000 рублей, но это страховка от аварии. Кроме того, без акта от газовой службы вы не сможете в дальнейшем ремонтировать или менять оборудование.
Если вы живёте в многоквартирном доме, помните: любые изменения в газовой системе должны быть согласованы. Самовольное подключение — основание для штрафа и отключения газа.

Вопросы и ответы

Заключение

Подключение газовой плиты с электрической духовкой — ответственный процесс, требующий соблюдения норм безопасности и технических стандартов. Хотя большую часть работ можно выполнить самостоятельно, финальная проверка газовой линии должна проводиться только сертифицированным специалистом.

• Всегда используйте отдельную розетку с заземлением для электрической духовки.
• Подключайте газ только через новый шланг из нержавеющей стали.
• Никогда не экономьте на вызове специалиста газовой службы.
• Проверяйте герметичность соединений мыльным раствором.
• Соблюдайте требования к вентиляции и зазорам вокруг плиты.
