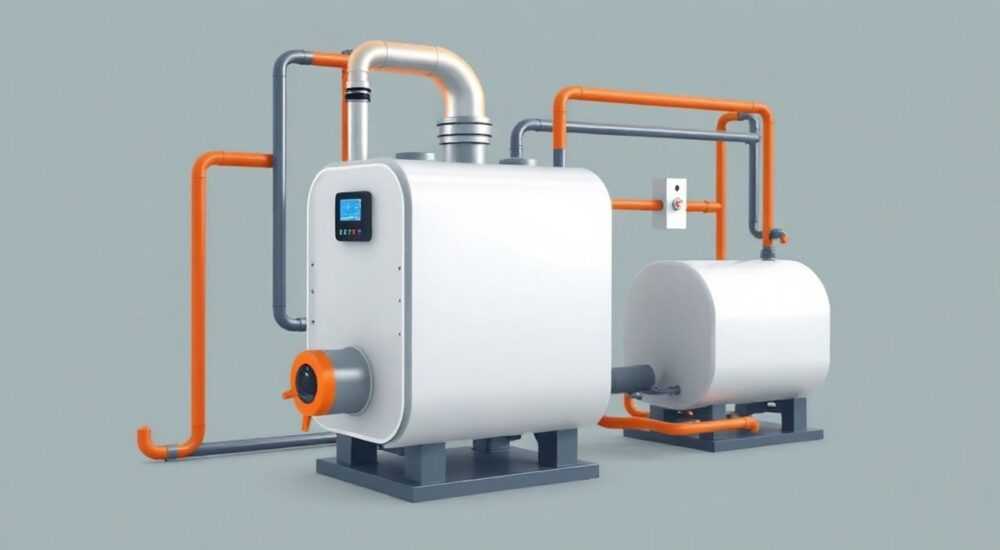

Газовый котел отопления устройство

Газовый котел отопления — это ключевой элемент системы обогрева в частных домах и многоквартирных зданиях, обеспечивающий стабильную подачу тепла за счет сжигания природного или сжиженного газа. Современные модели сочетают высокую эффективность, автоматизацию управления и безопасность эксплуатации. Устройство газового котла включает теплообменник, горелку, систему дымоудаления, циркуляционный насос и электронику для контроля параметров.

Устройство газового котла: основные компоненты

Любой газовый котел состоит из нескольких ключевых узлов, каждый из которых выполняет свою функцию. Понимание их назначения помогает не только при выборе оборудования, но и при диагностике неполадок. Главная задача — эффективно передавать тепло от пламени к воде, циркулирующей в системе отопления.

Первый и самый важный элемент — горелка. Именно здесь происходит сжигание газа. Горелки бывают атмосферными (работают за счет естественной подачи воздуха) и наддувными (с принудительным нагнетанием воздуха). Вторые обеспечивают более полное сгорание топлива и выше КПД.

Следующий компонент — теплообменник. Он передает тепло от продуктов сгорания к теплоносителю (обычно воде). Теплообменники изготавливаются из меди, нержавеющей стали или чугуна. Медь отличается высокой теплопроводностью, но чувствительна к качеству воды. Чугунные модели долговечны, но тяжелее и хуже переносят температурные перепады.

В состав котла также входит система дымоудаления, которая выводит продукты сгорания наружу. Она может быть коаксиальной (двухтрубной) у настенных моделей или классической — с отдельным дымоходом. Современные котлы оснащаются герметичными камерами сгорания, что повышает безопасность.

К дополнительным, но обязательным элементам относятся:

• Циркуляционный насос — обеспечивает движение теплоносителя по системе;
• Расширительный бак — компенсирует увеличение объема воды при нагреве;
• Датчики безопасности — контролируют тягу, перегрев, наличие пламени и утечку газа;
• Электронная плата — «мозг» котла, управляющий всеми процессами.

Функции основных узлов в деталях

Горелка регулирует интенсивность пламени в зависимости от потребности в тепле. В моделях с модуляцией мощность меняется плавно, что снижает расход газа и износ оборудования. Датчик ионизации фиксирует наличие пламени: если огонь потух, подача газа немедленно прекращается.

Теплообменник бывает одноконтурным (только отопление) или двухконтурным (отопление + ГВС). В последнем случае встроена бойлерная или проточная система нагрева воды. У некоторых моделей — битермический теплообменник, где два контура работают в одном блоке, но это требует очень чистой воды.

Типы газовых котлов по типу установки и работе

Выбор типа котла зависит от площади помещения, наличия газовой магистрали, условий монтажа и бюджета. На рынке представлены различные категории, отличающиеся по конструкции, принципу работы и производительности.

По способу установки выделяют:

• Настенные — компактные, подходят для квартир и домов до 150 м²;
• Напольные — мощные, чаще используются в коттеджах и промышленных объектах.

Настенные котлы объединяют все компоненты в одном корпусе: насос, расширительный бак, автоматику. Их легко монтировать, но мощность ограничена — обычно до 36 кВт. Напольные модели могут быть чугунными или стальными, с открытой или закрытой камерой сгорания.

По принципу отвода дымовых газов различают:

• Котлы с естественной тягой — требуют классического дымохода;
• С принудительной тягой — используют вентилятор для удаления газов, возможна установка коаксиального дымохода через стену.

Когда что выбирать: рекомендации по выбору

Для квартиры оптимально — настенный турбированный котел с закрытой камерой сгорания. Он безопасен, не зависит от состояния вентиляции и легко монтируется. В частном доме площадью 100–200 м² подойдет конденсационный котел — он экономичнее на 15–20% по сравнению с традиционным.

Если в доме старая разводка труб и жесткая вода, лучше выбрать напольный котел с чугунным теплообменником — он менее чувствителен к качеству теплоносителя. Также стоит учитывать возможность подключения к системе «умный дом» и внешним погодозависимым датчикам.

Принцип работы газового котла: как это происходит

Работа газового котла — это циклический процесс, в котором энергия сгорания газа преобразуется в тепло и передается воде. Представьте, что вы включили отопление: датчик температуры фиксирует понижение, и котел запускается.

Первым этапом является подача газа. Электромагнитный клапан открывается, и газ поступает к горелке. Одновременно включается вентилятор (в турбированных моделях), создавая нужное давление в камере сгорания. Затем происходит розжиг — искровой электрод поджигает смесь газа и воздуха.

Пламя нагревает теплообменник, через который циркулирует вода. Циркуляционный насос поддерживает движение теплоносителя по трубам, радиаторам или теплому полу. После достижения заданной температуры датчик сигнализирует плате управления, и мощность горелки снижается или котел переходит в режим ожидания.

В конденсационных котлах процесс продолжается: дымовые газы проходят через вторичный теплообменник, где пар конденсируется, отдавая скрытую теплоту. Образующийся конденсат отводится в канализацию по специальному шлангу.

Этапы запуска и остановки котла

1. Проверка системы безопасности (тяга, давление, уровень воды);
2. Открытие газового клапана;
3. Поджиг пламени;
4. Нагрев теплообменника и запуск насоса;
5. Выход на рабочий режим;
6. Поддержание температуры с помощью автоматики;
7. Остановка при достижении цели.

Особенности монтажа и подключения

Установка газового котла — ответственный процесс, требующий соблюдения норм СНиП и Правил технической эксплуатации. Самостоятельный монтаж возможен только для навесных моделей, но подключение газа всегда выполняет лицензированная организация.

Основные требования к помещению:

• Объем котельной — не менее 7,5 м³;
• Наличие вентиляции (приток и вытяжка);
• Огнеупорные стены при напольной установке;
• Доступ к дымоходу и водопроводу.

Подключение включает несколько этапов:

• Установка котла на подготовленное место;
• Подсоединение к газовой магистрали через фильтр и запорный кран;
• Подключение к системе отопления и подпитке воды;
• Монтаж дымохода (коаксиального или классического);
• Подключение к электросети и настройка автоматики.

Автоматика и управление: современные технологии

Современные газовые котлы оснащаются сложными системами управления, которые делают их безопасными, экономичными и удобными в эксплуатации. Автоматика отвечает за розжиг, контроль параметров и защиту от аварий.

Базовые функции:

• Автоподжиг при падении температуры;
• Блокировка при отсутствии тяги или перегреве;
• Модуляция пламени в зависимости от нагрузки;
• Самодиагностика и коды ошибок на дисплее.

Продвинутые решения включают:

• Погодозависимое управление — котел сам регулирует температуру теплоносителя в зависимости от уличной;
• Wi-Fi модули — управление через смартфон;
• Интеграция с «умным домом» и голосовыми помощниками.

Что дает погодозависимость?

Система с датчиком наружной температуры позволяет поддерживать комфорт в доме без перегрева. Например, при –5 °C котел нагревает воду до 50 °C, а при –20 °C — до 70 °C. Это снижает износ оборудования и экономит до 15% газа.

Экспертное мнение

Вопросы и ответы

Заключение

Газовый котел — это сложное, но надежное устройство, лежащее в основе эффективного отопления. Его устройство включает множество взаимосвязанных узлов, отвечающих за безопасность, экономичность и комфорт. Понимание принципов работы помогает грамотно выбрать, установить и эксплуатировать оборудование.

Современные технологии, такие как конденсационные теплообменники и погодозависимая автоматика, делают отопление не только теплее, но и дешевле. Однако ключевой фактор успеха — правильный монтаж и регулярное обслуживание.

• Газовый котел преобразует энергию сгорания газа в тепло с КПД до 110% (в конденсационных моделях).
• Настенные котлы подходят для квартир, напольные — для больших домов.
• Автоматика обеспечивает безопасность, экономию и удобство управления.
• Монтаж должен выполнять лицензированный специалист с соблюдением всех норм.
• Ежегодное обслуживание — залог долгой и бесперебойной работы котла.
