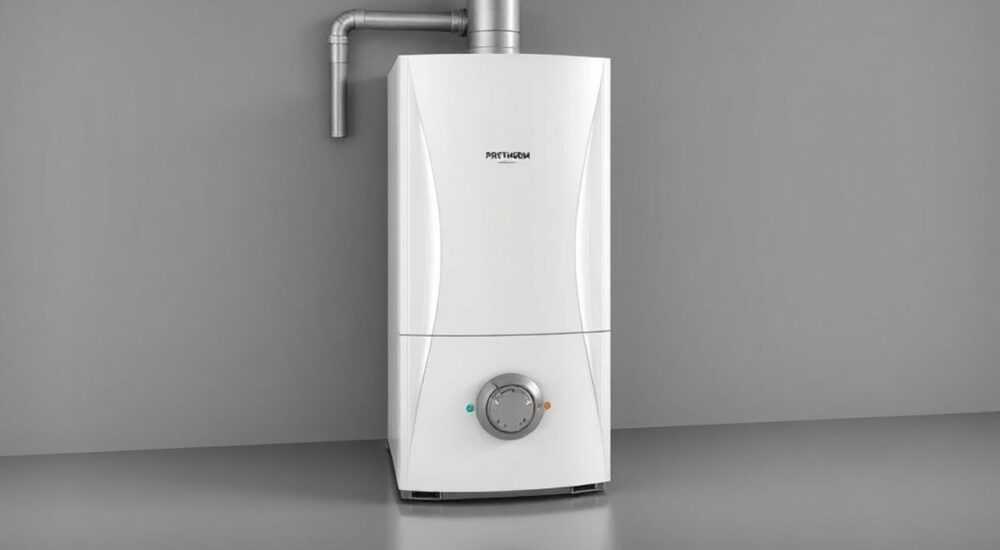

Газовый котел protherm ягуар 24

Газовый котел Protherm Ягуар 24 — это популярная модель настенного двухконтурного оборудования, предназначенного для отопления и обеспечения горячего водоснабжения в частных домах и квартирах. Производимый словенским брендом Protherm, входящим в группу BAXI, котёл сочетает в себе надёжность, простоту эксплуатации и доступную цену. Модель Ягуар 24 подходит для помещений площадью до 240 м², что делает её оптимальным выбором для большинства загородных домов и крупных квартир.

Protherm Ягуар 24 — проверенный временем двухконтурный газовый котёл с закрытой камерой сгорания, подходящий для систем отопления до 240 м². Рекомендуется при покупке уделить внимание качественному монтажу и регулярному техническому обслуживанию.

Содержание статьи:

Особенности модели Protherm Ягуар 24
Технические характеристики и комплектация
Установка и подключение: ключевые этапы
Работа и управление котлом
Надёжность и техническое обслуживание
Часто встречающиеся неисправности и способы их устранения
Ошибка F29 — нет тяги
Горячая вода включается с задержкой
Падение давления в системе
Сравнение с аналогами: Protherm Ягуар 24 против конкурентов
Экспертное мнение
Вопросы и ответы
Заключение

Особенности модели Protherm Ягуар 24

Protherm Ягуар 24 — это настенный газовый котёл класса «эконом», который уже более 15 лет пользуется стабильным спросом на российском рынке. Основной причиной его популярности является сочетание простоты конструкции, высокой ремонтопригодности и адаптации к условиям эксплуатации в странах с нестабильным давлением газа и перепадами напряжения в электросетях. Модель относится к серии «Ягуар», которая отличается прочным стальным теплообменником и герметичной камерой сгорания.

Котёл оснащён коаксиальным дымоходом, что позволяет устанавливать его в помещениях без естественной вентиляции. Это особенно важно для современных домов с герметичными окнами и ограниченным доступом воздуха. Второй контур — битермический, то есть один теплообменник отвечает одновременно за нагрев теплоносителя и ГВС. Такая конструкция компактна, но требует аккуратного обращения с водой: жёсткая или загрязнённая вода может привести к засорению каналов.

Полезно знать: Битермический теплообменник экономит место внутри корпуса, но чувствителен к качеству воды. При установке рекомендуется использовать фильтры тонкой очистки и умягчители.

Модель Ягуар 24 выпускается в нескольких модификациях: 24 KTV (для отопления и ГВС), 24 MKV (с модулирующей горелкой) и 24 OZV (одноконтурная версия с возможностью подключения бойлера). Выбор зависит от потребностей пользователя: если нужен только обогрев — подойдёт OZV, если важна постоянная подача горячей воды — KTV или MKV.

Технические характеристики и комплектация

Основные параметры Protherm Ягуар 24 позволяют оценить его эффективность и соответствие конкретным условиям эксплуатации. Ниже приведены ключевые данные для модификации KTV:

Параметр	Значение
Тип котла	Двухконтурный, настенный
Мощность номинальная	23,9 кВт
Площадь отопления	до 240 м²
Камера сгорания	Закрытая (турбированная)
Теплообменник	Стальной, битермический
Расход газа (природный)	2,68 м³/ч
КПД	92%
Подключение дымохода	Коаксиальный Ø 60/100 мм
Напряжение питания	230 В ± 15%
Вес (нетто)	37 кг

Комплект поставки включает кронштейны для крепления, дымоходный патрубок, руководство по эксплуатации, гарантийный талон и элементы для подключения к системе отопления. Отсутствие насоса и расширительного бака в базовой комплектации — стандартная практика для этого класса котлов. Эти компоненты приобретаются отдельно или уже присутствуют в системе.

«Выбирая комплектующие, ориентируйтесь на совместимость с Protherm. Насос Grundfos Alpha или UPS 25-60 и мембранный бак на 8–12 л — оптимальные решения для системы с Ягуар 24.» — Алексей Смирнов, инженер-теплотехник, стаж 18 лет

Производитель заявляет срок службы котла до 15 лет при условии регулярного ТО и соблюдения правил эксплуатации. Температурный диапазон работы — от -15 °C до +40 °C, что ограничивает установку в неотапливаемых помещениях зимой.

Установка и подключение: ключевые этапы

Монтаж Protherm Ягуар 24 должен выполняться лицензированной организацией, так как связан с работой с газом и электричеством. Однако понимание процесса поможет контролировать качество выполнения работ.

Выбор места установки: котёл монтируется на несгораемую поверхность, на высоте не менее 80 см от пола. Расстояние до стен — минимум 5 см сбоку и 25 см сверху для обслуживания.
Подготовка дымохода: коаксиальная труба выводится через стену под уклоном 1–3° наружу, чтобы конденсат стекал обратно в котёл. Длина горизонтального участка — не более 3 м, вертикального — до 5 м с учётом колен.
Подключение к системе отопления: используются запорные краны и фильтры грубой очистки. Обязательно наличие группы безопасности: манометр, предохранительный клапан, воздухоотводчик.
Подключение ГВС: на контур горячей воды также устанавливаются фильтры, особенно если вода из скважины или централизованного водоснабжения с повышенным содержанием железа или накипи.
Электропитание: подключение осуществляется через автомат УЗО 16 А. Котёл чувствителен к скачкам напряжения, поэтому рекомендуется ИБП или стабилизатор.

Полезно знать: Перед первым запуском система отопления обязательно промывается и заполняется антифризом или подготовленной водой. Воздух должен быть полностью удалён из контуров.

После подключения проводится пробный пуск, проверяется тяга, герметичность соединений и работа автоматики. Только после этого составляется акт ввода в эксплуатацию и выдаётся гарантия.

Работа и управление котлом

Protherm Ягуар 24 оснащён механическим управлением с поворотными регуляторами и жидкокристаллическим дисплеем. На экране отображаются температура теплоносителя, режим работы, ошибки и давление в системе. Пользователь может задавать температуру отопления (30–85 °C) и ГВС (35–60 °C).

Автоматика котла контролирует:

Температуру на подаче и в обратке;
Давление в системе (норма 1,0–2,0 бар);
Наличие пламени;
Тягу в дымоходе;
Перегрев теплообменника.

При отклонении параметров от нормы котёл блокируется, а на дисплее появляется код ошибки. Например, F20 — отсутствие пламени, F29 — проблема с тягой, F1 — низкое давление воды. Большинство ошибок можно устранить самостоятельно, следуя инструкции.

«Если котёл показывает F20, не стоит сразу вызывать мастера. Часто причина — временный сбой розжига. Выключите устройство на 10 секунд, включите снова. Если ошибка повторяется — тогда уже диагностика.» — Дмитрий Козлов, сервисный инженер, 12 лет в сфере газового оборудования

Для комфортного использования рекомендуется подключить комнатный термостат. Это позволяет поддерживать заданную температуру в помещении, снижая расход газа на 15–20%. Совместимые модели: Protherm Tiger, Raumfeld или любые цифровые термостаты с сухим контактом.

Надёжность и техническое обслуживание

Protherm Ягуар 24 считается одной из самых ремонтопригодных моделей на рынке. Запчасти доступны, стоимость ремонта невысока. Однако долговечность напрямую зависит от качества обслуживания.

Рекомендуемый график ТО:

Ежегодно: чистка горелки, контроль электродов розжига, проверка дымохода, диагностика насоса и трёхходового клапана.
Раз в 2 года: промывка теплообменника, замена фильтров ГВС, проверка катушки реле.
Раз в 5 лет: замена расширительного бака, осмотр электронной платы.

Полезно знать: Даже если котёл работает без сбоев, ТО необходимо проводить ежегодно. Это требование гарантии и условие безопасной эксплуатации.

Средний расход газа при средней нагрузке — около 2,1–2,4 м³/ч. За отопительный сезон (6 месяцев) в доме 150 м² потребляется примерно 1800–2200 м³ газа, что соответствует затратам 15–18 тыс. рублей при тарифе 8 руб/м³.

Часто встречающиеся неисправности и способы их устранения

Несмотря на надёжность, Protherm Ягуар 24 может сталкиваться с типовыми проблемами. Ниже — список частых неисправностей и действия по устранению.

Ошибка F29 — нет тяги

Причина — сбой в работе дымососа или засор дымохода. Проверьте:

Не заблокирован ли выход коаксиальной трубы снегом или льдом;
Нет ли обратного ветра;
Работает ли вентилятор (должен вращаться при запуске).

Если вентилятор не крутится — возможна неисправность платы или самого мотора.

Горячая вода включается с задержкой

Типично для битермических теплообменников. Причина — медленное срабатывание трёхходового клапана. Решение — промывка или замена клапана. Также помогает установка рециркуляционного насоса.

Падение давления в системе

Часто происходит из-за утечки в радиаторах, расширительном баке или соединениях. Проверьте все стыки, подпитайте систему до 1,5 бар. Если давление продолжает падать — требуется диагностика.

«Если котёл “дышит” — давление скачет при включении/выключении, — скорее всего, мембрана в расширительном баке порвана. Замена бака решит проблему.» — Елена Петрова, мастер по обслуживанию отопительного оборудования

Сравнение с аналогами: Protherm Ягуар 24 против конкурентов

Рассмотрим, как Protherm Ягуар 24 KTV конкурирует с другими популярными моделями в своём классе.

Модель	Мощность, кВт	Теплообменник	Цена, руб	Особенности
Protherm Ягуар 24 KTV	23,9	Сталь, битермический	48 000	Высокая ремонтопригодность, адаптация к скачкам напряжения
Baxi Luna-3 240 Fi	24	Медь, вторичный пластинчатый	56 000	Лучший КПД, но дороже в ремонте
Viessmann Vitopend 100-W	24	Медь, битермический	65 000	Премиум-класс, низкий уровень шума
Leran Emina BS II 24	24	Медь, вторичный	38 000	Низкая цена, но слабая защита от перепадов

Protherm выгодно отличается ценой, простотой ремонта и устойчивостью к плохим условиям. Однако у конкурентов выше КПД и комфорт при работе ГВС. Выбор зависит от бюджета и приоритетов: долговечность и ремонтопригодность — Protherm, тишина и КПД — Viessmann или Baxi.

Экспертное мнение

«Protherm Ягуар 24 — это “рабочая лошадка” среди котлов. Он не блещет технологиями, но десятилетиями служит в реальных условиях. Я видел экземпляры с пробегом 12 лет и более 15 000 часов работы. Главное — не экономить на фильтрах и ТО. Да, битермический теплообменник капризен, но при правильной эксплуатации он не доставляет проблем. Для типичного дома за городом — один из лучших вариантов в своём ценовом сегменте.» — Сергей Волков, главный инженер тепловых сетей, 22 года опыта

Вопросы и ответы

Можно ли установить Protherm Ягуар 24 в квартире?

Да, при условии возможности вывести коаксиальный дымоход через наружную стену. Важно согласовать монтаж с управляющей компанией и БТИ.

Как увеличить срок службы теплообменника?

Используйте фильтры для ГВС, устанавливайте умягчитель воды и проводите промывку раз в 2–3 года. Избегайте работы на предельных температурах (выше 80 °C).

Что делать, если котёл не включается после отключения электричества?

Проверьте питание, УЗО, нажмите кнопку Reset. Если не помогает — сбросьте ошибку через меню или выключите котёл на 1 минуту.

Подойдёт ли котёл для дома с теплыми полами?

Да, но потребуется дополнительный насос и коллектор. Лучше использовать гидравлическую стрелку для разделения потоков.

Можно ли подключить котёл к системе с чугунными радиаторами?

Да, но важно обеспечить плавный пуск и не допускать резких перепадов температуры, чтобы не повредить старые секции.

Заключение

Protherm Ягуар 24 остаётся одним из самых востребованных решений для отопления и ГВС в сегменте бюджетных двухконтурных котлов. Его преимущества — простота, ремонтопригодность и адаптация к российским условиям. Хотя модель не предлагает передовых технологий вроде Wi-Fi-управления или модуляции пламени во всём диапазоне, она отлично справляется со своей основной задачей — обеспечением тепла и горячей воды.

Выбирая Protherm Ягуар 24, вы получаете надёжное, проверенное временем оборудование. Ключ к долгой жизни котла — грамотный монтаж, использование фильтров и регулярное техническое обслуживание. Это не «умный» котёл, но именно такие устройства часто служат дольше всех.

Protherm Ягуар 24 — надёжный двухконтурный котёл для домов до 240 м².
Битермический теплообменник требует фильтрации воды, но компактен и эффективен.
Установка должна выполняться профессионалами с оформлением всех документов.
Годовое ТО и чистка дымохода — обязательные условия долгой эксплуатации.
По соотношению цены, качества и ремонтопригодности — один из лучших вариантов в своём классе.
