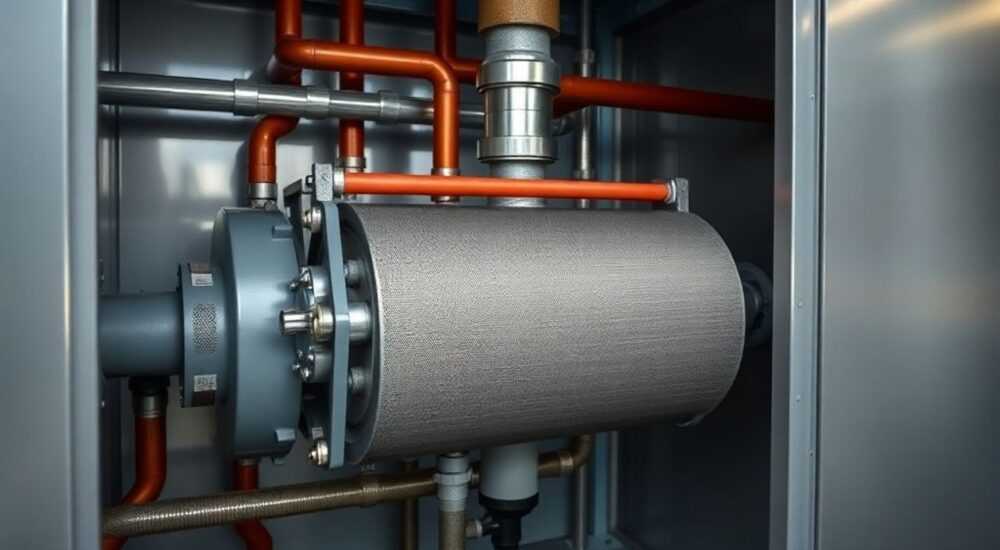

Где находится теплообменник в котле

Теплообменник — это ключевой элемент любого газового, электрического или твердотопливного котла, отвечающий за передачу тепла от источника энергии к теплоносителю. Его расположение зависит от типа котла, конструкции и производителя, но в подавляющем большинстве случаев он находится в зоне горения или непосредственно над ней, где обеспечивается максимальный контакт с горячими газами. Понимание точного места установки и особенностей конструкции помогает при диагностике неисправностей, профилактическом обслуживании и выборе нового оборудования.

Что такое теплообменник и зачем он нужен

Теплообменник — это герметичная система трубок или камер, по которым циркулирует теплоноситель (вода или антифриз). Он получает тепло от источника — будь то пламя газовой горелки, раскалённые ТЭНы или дымовые газы — и передаёт его жидкости, которая затем поступает в систему отопления или ГВС. Без этого узла котёл не может выполнять свою основную функцию — обогрев помещений.

Работа теплообменника основана на принципе теплопередачи: чем больше площадь контакта между горячей средой и теплоносителем, тем эффективнее процесс. Поэтому современные модели оснащаются рёбристыми поверхностями, спиральными каналами и многоходовыми конструкциями. Важно, чтобы материал был устойчив к коррозии, перепадам температур и давлению.

Каждый котёл, независимо от мощности и типа, имеет хотя бы один теплообменник. В двухконтурных моделях их два: один для отопления, другой — для нагрева воды. Иногда используется битермический теплообменник, совмещающий обе функции в одном корпусе. От его качества напрямую зависят КПД, безопасность и долговечность оборудования.

Основные типы теплообменников: устройство и различия

Существует несколько конструкций теплообменников, каждая из которых оптимальна для определённого типа котла и условий эксплуатации. Основные различия — в форме, материале, способе монтажа и функциональности.

Первый тип — пластинчатый теплообменник. Он состоит из набора металлических пластин, между которыми протекают два теплоносителя. Такие устройства часто используются в настенных двухконтурных котлах для разделения контуров отопления и ГВС. Они компактны, быстро нагреваются, но чувствительны к качеству воды.

Второй тип — трубчатый (или водотрубный) теплообменник. Представляет собой змеевик из меди или нержавеющей стали, установленный в камере сгорания. Распространён в напольных котлах и некоторых настенных моделях. Отличается высокой прочностью и ремонтопригодностью, но более массивен.

Третий — чугунный теплообменник, применяемый в напольных котлах большой мощности. Состоит из секций, соединённых между собой. Чугун медленно нагревается, но долго сохраняет тепло, устойчив к термоциклированию. Однако хрупок при механических ударах и замерзании.

Четвёртый — битермический теплообменник, используемый в одноконтурных котлах с бойлером косвенного нагрева или в компактных настенных моделях. Это двойной змеевик, где внутренняя труба нагревает ГВС, а внешняя — циркулирует теплоноситель отопления. Экономит место, но сложен в ремонте.

Выбор типа теплообменника влияет на стоимость, КПД и требования к обслуживанию. Например, медь отлично проводит тепло, но чувствительна к электрохимической коррозии при смешении с другими металлами. Нержавеющая сталь прочнее, но дороже.

Где находится теплообменник в разных типах котлов

Расположение теплообменника напрямую связано с конструкцией котла и типом камеры сгорания. В большинстве случаев он занимает центральную часть корпуса, непосредственно над или вокруг горелки.

В настенных газовых котлах теплообменник расположен вертикально в задней части корпуса, сразу за горелкой. После снятия лицевой панели его легко увидеть — это блестящий змеевик из нержавеющей стали или меди. В двухконтурных моделях рядом может находиться второй — пластинчатый — для ГВС.

В напольных газовых котлах с чугунным теплообменником он представляет собой массивный блок из нескольких секций, установленный на каркасе. Доступ к нему возможен только после демонтажа кожуха и изоляции. Здесь теплообменник окружён дымовыми каналами, по которым движутся продукты сгорания.

В электрических котлах теплообменник совмещён с ТЭНами. Он может быть встроенным (резервуар с ТЭНом внутри) или внешним (ТЭН нагревает воду в отдельной ёмкости). В первом случае — это просто бак с трубками; во втором — полноценный водотрубный узел.

В твердотопливных котлах теплообменник чаще всего выполнен в виде водяной рубашки — пространства между внутренней топкой и внешним корпусом, заполненного теплоносителем. В более современных моделях устанавливают встроенные змеевики или чугунные секции.

Как найти теплообменник: пошаговая инструкция

1. Отключите котёл от питания и перекройте газ/воду.
2. Снимите переднюю панель — обычно она крепится на винтах или защёлках.
3. Осмотрите внутреннее пространство: найдите горелку — теплообменник будет расположен сразу за ней.
4. Идентифицируйте тип: если это блестящий змеевик — скорее всего, медный или стальной; если массивный серый блок — чугунный.
5. Проверьте подключение труб: к теплообменнику подходят патрубки от системы отопления и, возможно, ГВС.

Как проверить состояние теплообменника: признаки неисправности

Неисправный теплообменник — частая причина отказа котла. Своевременная диагностика позволяет избежать аварий и дорогостоящего ремонта. Основные признаки проблем:

• Котёл периодически отключается, особенно при переходе на ГВС.
• Появился шум, гул или треск при работе — возможна деформация или накипь.
• На дисплее ошибки, связанные с перегревом (например, E26, F10).
• Снижение температуры в системе отопления при нормальной работе горелки.
• Протечки в районе теплообменника или следы ржавчины.

Наиболее распространённые повреждения — это микротрещины, коррозия и накипь. Микротрещины возникают из-за термических напряжений, особенно при частых включениях/выключениях. Коррозия развивается при использовании некачественной воды или отсутствии ингибиторов. Накипь образуется при жёсткой воде и снижает теплопередачу на 20–40%.

Для диагностики применяют несколько методов:

• Визуальный осмотр — выявляет следы коррозии, деформации, потёки.
• Гидравлическое испытание — проверка на герметичность под давлением.
• Видеодиагностика эндоскопом — позволяет увидеть внутренние стенки труб.
• Тепловизионный контроль — показывает участки с плохой теплопередачей.

Когда требуется замена

Не все повреждения подлежат ремонту. Замена теплообменника необходима при:

• Сквозной коррозии или сквозных проколах.
• Множественных микротрещинах в сварных швах.
• Сильном засоре, который нельзя прочистить химическим способом.
• Деформации корпуса, делающей невозможным герметичное соединение.

Стоимость замены может достигать 40–70% от цены нового котла, поэтому в старых моделях целесообразнее рассмотреть полную замену оборудования.

Уход и обслуживание: как продлить срок службы

Срок службы теплообменника — от 10 до 25 лет — напрямую зависит от условий эксплуатации и регулярности обслуживания. Даже самый качественный узел выйдет из строя при игнорировании простых правил.

Первое — контроль качества теплоносителя. Жёсткая вода приводит к образованию накипи, а агрессивная среда — к коррозии. Рекомендуется использовать подготовленную воду или добавлять ингибиторы коррозии. В системах закрытого типа лучше применять специальные теплоносители на основе пропиленгликоля.

Второе — регулярное техническое обслуживание. Оптимально — дважды в год: перед началом и после окончания отопительного сезона. Процедуры включают:

• Очистку горелки и камеры сгорания.
• Промывку теплообменника (при необходимости).
• Проверку давления и герметичности.
• Диагностику дымохода и вентиляции.

Третье — правильная эксплуатация. Избегайте частых пусков/остановов, не допускайте работы на предельных температурах, следите за стабильностью давления в системе. Использование комнатного термостата помогает снизить термоциклы.

Когда нужна промывка

Промывка теплообменника — важная процедура, особенно в регионах с жёсткой водой. Признаки, когда она необходима:

• Шум в котле при нагреве.
• Снижение КПД — увеличение расхода газа при той же температуре.
• Ошибка перегрева при нормальной циркуляции.

Промывку можно проводить химическим или гидродинамическим способом. Химическая — с использованием реагентов, которые растворяют накипь. Гидродинамическая — с помощью струи воды под высоким давлением. Первый метод эффективен при известковых отложениях, второй — при смешанных загрязнениях.

Экспертное мнение

Современные котлы становятся всё более чувствительными к условиям эксплуатации. Производители используют тонкостенные материалы для повышения КПД, но это снижает запас прочности. Поэтому профилактика — не роскошь, а необходимость.

Новые разработки включают теплообменники из композитных материалов, самочистящиеся покрытия и встроенные датчики состояния. Например, некоторые модели Buderus и Viessmann уже оснащаются системами мониторинга температуры и давления в реальном времени, что позволяет прогнозировать износ.

Вопросы и ответы

Заключение

Теплообменник — сердце любого котла, и его расположение, состояние и тип напрямую влияют на эффективность и безопасность отопительной системы. Он располагается в зоне максимального теплового воздействия — над горелкой или вокруг неё — и требует бережного отношения.

Понимание конструкции и признаков неисправности позволяет вовремя принять меры, избежать аварий и продлить срок службы оборудования. Регулярное обслуживание, контроль качества теплоносителя и использование защитных фильтров — простые, но эффективные шаги для профилактики.

• Теплообменник находится в зоне горения — сразу за горелкой или вокруг неё.
• Тип узла (пластинчатый, трубчатый, чугунный, битермический) определяет особенности эксплуатации и обслуживания.
• Признаки неисправности — шум, ошибки перегрева, снижение КПД, протечки.
• Профилактика включает очистку, контроль воды и регулярное ТО.
• Замена теплообменника — дорогая, но иногда единственная возможность восстановить работу котла.
