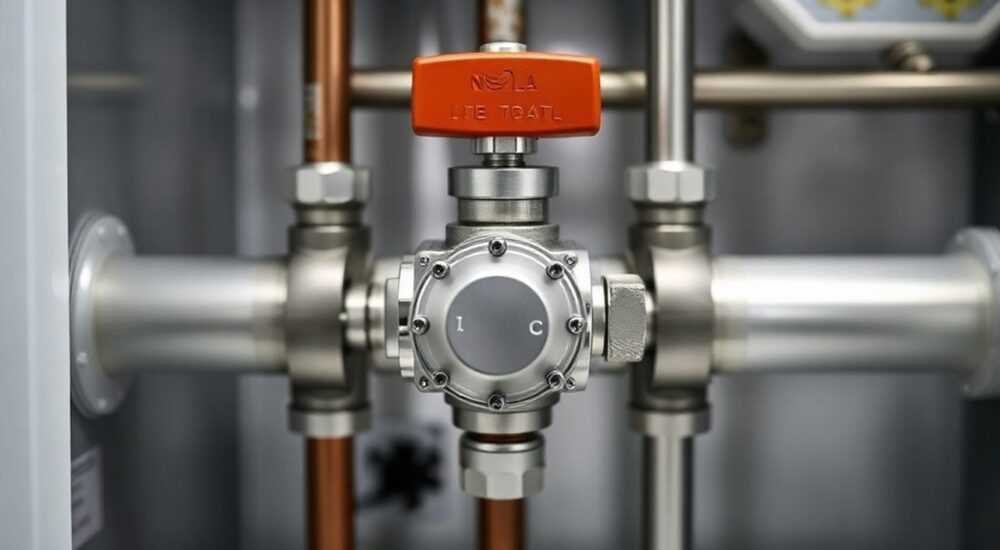

Где находится трехходовой клапан в двухконтурном котле

Трехходовой клапан в двухконтурном котле — это ключевой элемент системы, отвечающий за распределение потоков теплоносителя между контурами отопления и горячего водоснабжения. Он позволяет одновременно использовать котел для обогрева помещений и подачи ГВС, переключаясь между режимами без необходимости останавливать работу оборудования. Устройство обычно установлено внутри корпуса котла, рядом с насосом и гидравлической группой, и интегрировано в основной теплообменник.

Для пользователя важно понимать, где находится этот узел, как он работает и какие признаки указывают на его неисправность. Многие владельцы котлов сталкиваются с проблемами: например, вода из крана то горячая, то холодная, или батареи не прогреваются при работающем ГВС. Эти симптомы часто связаны именно с трехходовым клапаном. В статье мы детально разберем его конструкцию, принцип действия, типичные неисправности и способы диагностики. Также рассмотрим особенности разных моделей котлов и дадим практические рекомендации по обслуживанию.

Где находится трехходовой клапан в двухконтурном котле

Трехходовой клапан — это компактный, но функционально важный узел, встроенный в корпус большинства современных двухконтурных газовых котлов. Он не вынесен наружу и не требует дополнительного монтажа при установке оборудования. Обычно он расположен в нижней или средней части котла, в непосредственной близости от первичного (основного) теплообменника и циркуляционного насоса. Именно здесь происходит разделение потока нагретой воды.

Конструктивно клапан представляет собой литой корпус из латуни или нержавеющей стали с тремя патрубками: один — вход от теплообменника, два других — выход к системе отопления и к вторичному теплообменнику (бойлеру косвенного нагрева). Внутри находится заслонка или шток с термочувствительным элементом, который двигается под управлением сервопривода или термостата. Положение заслонки определяет, куда направляется теплоноситель.

У разных производителей расположение может немного отличаться. Например, в котлах Baxi и Vaillant клапан чаще всего скрыт за передней панелью, рядом с насосом. В моделях Bosch он интегрирован в гидроблок, что усложняет доступ. В некоторых агрегатах, таких как Ariston, клапан частично виден при снятии крышки, но для полноценной диагностики требуется демонтаж нескольких узлов.

Если вы открываете корпус котла, ориентируйтесь на крупные медные трубки: одна идет к радиаторам, другая — к ГВС. Место их соединения с теплообменником через пластиковый или металлический блок — это и есть зона расположения клапана. На многих моделях он маркируется символом «T» или имеет цветную накладку. Однако вскрывать котел без необходимости не рекомендуется — это может повлиять на гарантию и безопасность.

Как работает трехходовой клапан: принцип переключения режимов

Принцип работы трехходового клапана основан на приоритете горячего водоснабжения. Когда пользователь открывает кран с горячей водой, датчик расхода фиксирует движение воды, и плата управления отправляет сигнал на сервопривод клапана. Тот поворачивает заслонку, перекрывая поток к системе отопления и направляя весь теплоноситель на вторичный теплообменник ГВС.

После закрытия крана система возвращается в режим отопления: клапан переходит в исходное положение, и вода снова циркулирует через радиаторы. Этот процесс происходит автоматически и занимает несколько секунд. Благодаря этому двухконтурный котел эффективно справляется с двумя задачами, не требуя установки отдельного бойлера.

• В режиме ГВС: 100% теплоносителя идет на нагрев воды для бытовых нужд.
• В режиме отопления: поток направляется в систему обогрева.
• При одновременном запросе — приоритет всегда у ГВС.

Важно понимать, что клапан не создает тепло — он лишь перенаправляет уже нагретую жидкость. Эффективность его работы зависит от точности срабатывания сервопривода, чистоты внутренних каналов и состояния уплотнителей. Со временем, особенно при использовании жесткой воды, внутри могут образовываться известковые отложения, которые мешают свободному ходу заслонки.

Типичные неисправности трехходового клапана и их признаки

Сбои в работе трехходового клапана — одна из самых частых причин нестабильной работы двухконтурных котлов. По статистике сервисных центров, до 30% вызовов связаны именно с этим узлом. Основные симптомы включают:

• Переменная температура воды в душе: то кипяток, то ледяная.
• Медленный нагрев радиаторов после использования ГВС.
• Полный отказ одного из контуров (нет горячей воды или не работает отопление).
• Характерный щелчок или вибрация при включении котла — признак подклинивания штока.

Наиболее распространенные причины поломок:

1. Загрязнение и отложения. Жесткая вода оставляет соли кальция и магния, которые оседают на подвижных частях клапана.
2. Износ привода. Сервопривод со временем теряет подвижность или выходит из строя из-за перегрузки.
3. Заклинивание штока. Под действием коррозии или механического износа заслонка перестает двигаться плавно.
4. Ошибка платы управления. Реже — проблема не в самом клапане, а в сигнале, который на него подается.

Как проверить трехходовой клапан: диагностика своими руками

Диагностика возможна только при наличии базовых навыков и знаний. Полный доступ к узлу требует снятия передней панели котла. Перед началом работ обязательно отключите котел от электросети и перекройте газ и воду.

Шаги для предварительной проверки:

1. Откройте кран горячей воды и прислушайтесь: должен быть слышен щелчок — срабатывание сервопривода.
2. Если щелчка нет — возможно, неисправен привод или управляющая плата.
3. Аккуратно снимите крышку котла и найдите клапан (по описанию выше).
4. Попробуйте вручную провернуть шток (если конструкция позволяет). Он должен двигаться плавно, без заеданий.
5. При обнаружении загрязнений — можно попробовать промыть узел специальным раствором (например, Inhibitor от Fernox), но только если это допускает производитель.

Если вы не уверены в своих действиях — лучше вызвать специалиста. Неправильная диагностика может привести к утечке воды, повреждению электроники или выходу котла из строя.

Особенности расположения в котлах разных производителей

Разные бренды используют собственные конструктивные решения, что влияет на доступ к трехходовому клапану.

• Baxi: клапан расположен в нижней части, рядом с насосом. Доступ — через переднюю панель. Часто используется сервопривод с рычажным механизмом.
• Bosch: интегрирован в гидроблок. Требуется частичная разборка. Модели серии Condens имеют более сложную схему.
• Ariston/Chaffoteaux: клапан легко доступен, маркирован. Используются надежные приводы Siemens.
• Protherm: клапан скрыт за теплообменником. Для замены требуется демонтаж нескольких узлов.
• Viessmann: в настенных моделях используется модульная система — клапан заменяется как единый блок.

Экспертное мнение

1. Регулярное обслуживание — залог долгой жизни клапана. Рекомендуется проводить профилактический осмотр раз в год. Это включает проверку работы привода, очистку фильтров и контроль давления в системе.
2. Жесткая вода — главный враг. Установка фильтра тонкой очистки и использование ингибиторов коррозии снижает риск отложений в 3–4 раза.
3. Не экономьте на диагностике. Современные котлы имеют самодиагностику. Код ошибки (например, E25, F29) часто указывает именно на проблему с клапаном.

Вопросы и ответы

Заключение

Трехходовой клапан — один из ключевых элементов, обеспечивающих комфортную работу двухконтурного котла. Его правильное функционирование позволяет быстро переключаться между отоплением и горячим водоснабжением без задержек и скачков температуры. Расположен он внутри корпуса котла, рядом с теплообменником и насосом, и не требует внешнего монтажа.

• Трехходовой клапан находится внутри котла, рядом с основным теплообменником.
• Он переключает поток между отоплением и ГВС, обеспечивая приоритет последнего.
• Основные неисправности — загрязнение, заклинивание, износ привода.
• Диагностика возможна при наличии навыков, но лучше доверить ее специалисту.
• Регулярное обслуживание и фильтрация воды продлевают срок службы узла.
