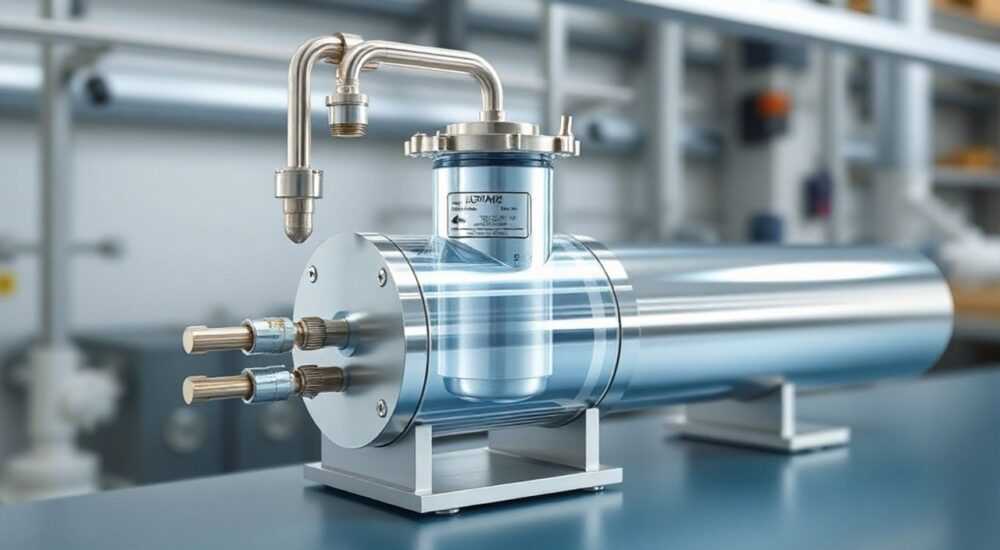

Гидрострелка что это

Гидрострелка — это гидравлический элемент системы отопления, который обеспечивает баланс между котлом и контурами потребления тепла. Она разделяет поток теплоносителя, позволяя котлу работать в стабильном режиме независимо от изменения расхода в радиаторных или напольных контурах. Это особенно важно в сложных системах с несколькими насосами, где требуется защита от гидравлических ударов, перегрева и температурных скачков.

С ростом популярности энергоэффективных домов и сложных систем отопления всё чаще возникает необходимость в гидравлической развязке. Современные котлы, особенно конденсационные, требуют стабильного расхода теплоносителя для корректной работы. Однако при одновременном включении нескольких насосов — например, на тёплые полы, радиаторы и ГВС — возникают перепады давления, которые могут привести к шуму, воздушным пробкам, а также к снижению КПД и преждевременному износу оборудования. Гидрострелка решает эти проблемы, выступая в роли нейтрального участка, где скорости потока стремятся к нулю.

Что такое гидрострелка: устройство и принцип работы

Гидрострелка (гидравлическая стрелка, гидравлический разделитель) — это вертикальный или горизонтальный коллектор, соединяющий подающую и обратную магистрали котлового контура с системой отопления. Её основная задача — обеспечить гидравлическую развязку между первичным (котловым) и вторичными (потребительскими) контурами.

Принцип работы основан на физике движения жидкостей. Внутри стрелки скорость теплоносителя минимальна, что позволяет избежать взаимного влияния насосов. Когда расход в контурах потребления ниже, чем производительность котлового насоса, избыток теплоносителя циркулирует по малому кругу, не создавая избыточного давления. При превышении расхода — недостающий объём забирается из общего потока.

Теплоноситель движется по гидрострелке медленно, что способствует естественному удалению воздуха и осаждению шлама. Многие модели оснащены автоматическими воздухоотводчиками в верхней части и сливным краном внизу.

Физика процесса: как достигается баланс

Когда котловой насос работает с постоянной производительностью, а насосы контуров включаются выборочно, возникает дисбаланс. Гидрострелка компенсирует его за счёт большого поперечного сечения. Диаметр стрелки подбирается так, чтобы скорость теплоносителя в ней не превышала 0,1–0,2 м/с.

• Если расход котла = расходу контуров — теплоноситель проходит через стрелку без смешивания.
• Если расход котла > контуров — избыток возвращается в обратку.
• Если расход котла < контуров — недостающий объём забирается из обратной магистрали.

Такой режим предотвращает перегрев котла и обеспечивает стабильную температуру подачи.

Зачем нужна гидрострелка в системе отопления

Основная причина установки гидрострелки — защита котла и повышение комфорта в эксплуатации. Без неё каждый запуск насоса тёплого пола может вызывать скачок давления, который «чувствует» котёл. Это приводит к частым включениям/выключениям, снижению КПД и увеличению износа.

В многофункциональных системах (радиаторы + тёплые полы + бойлер косвенного нагрева) гидрострелка позволяет каждому контуру работать независимо. Например, контур тёплого пола требует низкую температуру (35–45 °C), а радиаторы — высокую (70–80 °C). С помощью гидрострелки и смесительных узлов можно организовать разные температурные режимы без вреда для котла.

Когда гидрострелка обязательна

• Мощность котла превышает 50 кВт.
• В системе три и более насоса.
• Используется конденсационный котёл (требует стабильного обратного потока).
• Несколько контуров с разными температурными графиками.
• Планируется масштабирование системы в будущем.

Конструкция и типы гидрострелок

Гидрострелки изготавливаются из углеродистой или нержавеющей стали, реже — из полипропилена (для небольших систем). Стандартная форма — вертикальная труба диаметром от 60 до 200 мм и длиной 400–1000 мм.

Дополнительные функции

• Автоматический воздухоотводчик — устанавливается в верхней точке, предотвращает завоздушивание.
• Магнитный фильтр — задерживает железосодержащие частицы, защищает насосы.
• Сливной кран — для очистки от шлама.
• Датчики температуры — для контроля перепада между подачей и обраткой.

Как выбрать гидрострелку: расчёт и критерии подбора

Выбор гидрострелки начинается с расчёта диаметра. Основной параметр — максимальный расход теплоносителя в системе. Формула:

[
D = sqrt{frac{4 cdot G}{pi cdot v}}
]

где (G) — расход (м³/с), (v) — допустимая скорость (0,2 м/с).

Упрощённый метод — ориентироваться на мощность котла. Например:

• До 30 кВт — диаметр 60–80 мм
• 30–60 кВт — 89–108 мм
• Свыше 60 кВт — 108–159 мм

Пошаговый алгоритм выбора

1. Определите суммарную мощность всех контуров.
2. Рассчитайте общий расход теплоносителя: (G = frac{Q}{c cdot Delta T}), где (Q) — мощность, (c) — теплоёмкость воды (4,186 кДж/кг·°C), (Delta T) — перепад температур (обычно 20 °C).
3. Подберите диаметр по таблице или формуле.
4. Выберите конструкцию (с коллектором, с воздухоотводчиком и т.д.).
5. Убедитесь в совместимости с материалами системы (сталь, медь, полимеры).

Правила монтажа и схемы подключения

Гидрострелку устанавливают вертикально, после котла и перед коллекторами контуров. Расстояние до ближайшего отвода — не менее 10 диаметров трубы для стабилизации потока.

Ключевые правила:

• Подключение — по схеме «подача сверху, обратка снизу».
• Котловой контур подключается с одной стороны, потребительские — с противоположной.
• Насосы устанавливаются на стороне потребителей, а не на котле (в большинстве схем).
• Обязательно наличие группы безопасности на котловом контуре.

Типовые схемы

• Два контура: котёл → гидрострелка → радиаторы и тёплые полы.
• Три контура + бойлер: добавляется третий насос на ГВС с приоритетом.
• С тепловым насосом: гидрострелка защищает чиллер от гидроударов при частом включении насосов.

Распространённые ошибки при установке и эксплуатации

• Слишком маленький диаметр — создаёт сопротивление, нарушает принцип работы.
• Горизонтальная установка без расчёта — возможна циркуляция по «коротким путям».
• Отсутствие воздухоотводчика — завоздушивание системы, шум в насосах.
• Неправильная ориентация патрубков — нарушение гидравлического режима.
• Экономия на материалах — использование дешёвых аналогов, не рассчитанных на давление 6 Бар.

Как избежать проблем

1. Проектируйте систему с учётом пиковых нагрузок.
2. Используйте качественные компоненты от проверенных брендов (например, Reflex, Valtec, Herz).
3. Выполняйте гидравлический расчёт или обращайтесь к специалисту.
4. Проводите техническое обслуживание раз в год: сливайте шлам, проверяйте воздухоотводчики.

Экспертное мнение

Современные решения включают интеллектуальные гидрострелки с датчиками расхода и Wi-Fi-модулями для интеграции в «умный дом». Такие устройства позволяют отслеживать состояние системы в реальном времени и получать уведомления о неисправностях.

Вопросы и ответы

Заключение

Гидрострелка — это не просто элемент системы отопления, а ключевой компонент для обеспечения её стабильной и долгой работы. Особенно актуальна она в современных домах с несколькими контурами, где требования к комфорту и энергоэффективности постоянно растут.

• Гидрострелка обеспечивает гидравлическую развязку между котлом и контурами.
• Устанавливайте её при мощности котла свыше 30 кВт или наличии трёх и более насосов.
• Диаметр подбирается по расчёту или упрощённым таблицам.
• Используйте модели с воздухоотводчиком и сливным краном для удобства обслуживания.
• Избегайте типичных ошибок: малого диаметра, неправильной установки и экономии на качестве.
