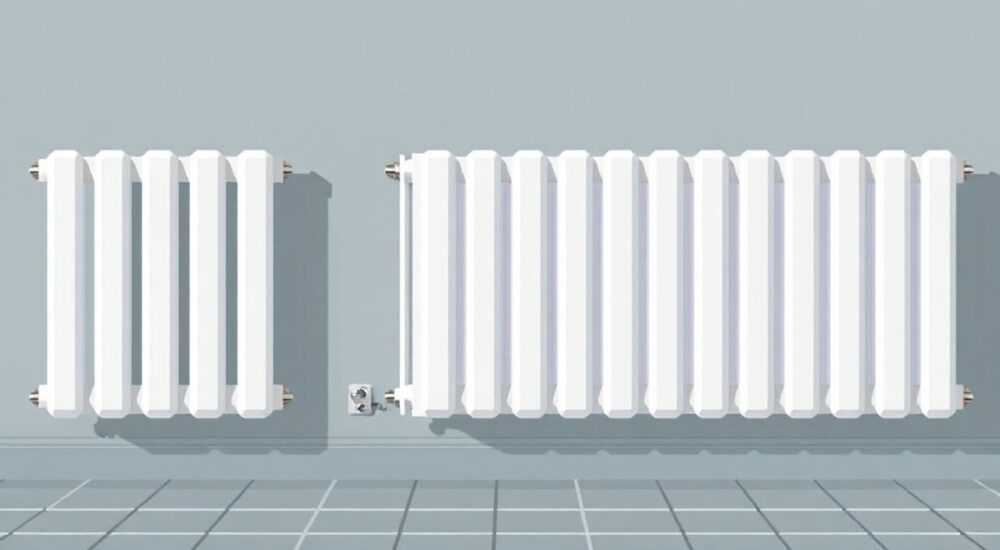

Горизонтальные батареи отопления

Горизонтальные батареи отопления — это наиболее распространённый тип радиаторов, устанавливаемых в жилых и общественных зданиях. Они размещаются под оконными проёмами, эффективно блокируя холодный воздух с улицы и равномерно распределяя тепло по помещению. Такие батареи совместимы с большинством систем центрального и автономного отопления, отличаются простотой монтажа и обслуживания.

Горизонтальные батареи — оптимальное решение для стандартных помещений благодаря эффективному обогреву и лёгкости интеграции в интерьер. При выборе ориентируйтесь на материал, тепловую мощность и совместимость с вашей системой отопления.

Содержание статьи:

Что такое горизонтальные батареи отопления
Виды и материалы: плюсы и минусы каждого типа
Как работает горизонтальная батарея: принцип действия и теплоотдача
Как выбрать горизонтальную батарею: ключевые параметры
Монтаж и подключение: пошаговая инструкция
Подготовка
Сборка радиатора
Подключение
Распространённые ошибки и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Что такое горизонтальные батареи отопления

Горизонтальные батареи — это секционные или панельные радиаторы, у которых основной теплообмен происходит за счёт горизонтально расположенных каналов и рёбер. В отличие от вертикальных моделей, они имеют вытянутую форму по горизонтали, что позволяет размещать их под окнами, вдоль стен или в нишах. Такая конструкция обеспечивает максимальный контакт тёплого воздуха с поверхностью пола и стен, создавая эффективную тепловую завесу.
Эти радиаторы используются как в многоквартирных домах с центральным отоплением, так и в частных коттеджах с автономным контуром. Благодаря своей универсальности, они легко адаптируются под разные типы разводки: однотрубную, двухтрубную, попутную или тупиковую. Современные модели оснащаются термостатическими головками, что позволяет точно регулировать температуру в помещении.
Главное преимущество горизонтальных батарей — их высокая теплоотдача при относительно небольшой высоте. Это особенно важно в помещениях с низкими подоконниками или в интерьерах, где требуется сохранить визуальную лёгкость. Кроме того, такие радиаторы проще чистить и обслуживать, чем вертикальные аналоги.

Полезно знать: Горизонтальные батареи не обязательно должны быть длинными — существуют компактные модели для маленьких комнат, ванных и угловых зон.

Виды и материалы: плюсы и минусы каждого типа

Выбор материала напрямую влияет на срок службы, теплоотдачу, устойчивость к гидроударам и стоимость эксплуатации. На рынке представлены четыре основных типа горизонтальных батарей: стальные, чугунные, алюминиевые и биметаллические.

Стальные панельные радиаторы — популярны в частном строительстве. Имеют высокую теплоотдачу, доступную цену и современный внешний вид. Однако чувствительны к качеству теплоносителя и могут корродировать при сбоях в системе.
Чугунные радиаторы — классика, проверенная десятилетиями. Отличаются долговечностью (до 50 лет), устойчивостью к перепадам давления и химически агрессивному теплоносителю. Минус — большой вес и инерционность (долго нагреваются и остывают).
Алюминиевые радиаторы — легкие, мощные, быстро реагируют на изменение температуры. Идеальны для автономных систем. Не подходят для центрального отопления из-за чувствительности к примесям в воде и риска газообразования.
Биметаллические радиаторы — сочетают стальной сердечник и алюминиевый корпус. Выдерживают высокое давление, устойчивы к коррозии, подходят для любых систем. Самые дорогие, но и самые надёжные.

Тип радиатора	Теплоотдача (Вт/секц.)	Рабочее давление (бар)	Срок службы	Цена (относит.)
Стальной панельный	80–150	6–10	15–25 лет	Низкая
Чугунный	100–160	9–12	40–50 лет	Средняя
Алюминиевый	180–220	10–16	15–20 лет	Средняя
Биметаллический	170–200	30–40	25–30 лет	Высокая

«Для центрального отопления в многоэтажках лучше выбирать биметаллические или чугунные радиаторы. Алюминий здесь — риск прорыва из-за гидроударов и плохой воды.» — Алексей Кузнецов, инженер-теплотехник, 18 лет опыта

Как работает горизонтальная батарея: принцип действия и теплоотдача

Принцип работы основан на конвекции и инфракрасном излучении. Горячий теплоноситель (вода или антифриз) поступает в радиатор через подающую трубу, проходит по каналам и отдаёт тепло стенкам. Нагретый металл излучает тепло, а воздух около батареи поднимается вверх, создавая конвекционный поток.
Теплоотдача зависит от нескольких факторов: площади поверхности, температуры теплоносителя, скорости потока и способа подключения. Например, диагональное подключение (подача сверху с одной стороны, обратка снизу с другой) считается самым эффективным — оно обеспечивает полное заполнение секций и минимальные потери.
Удельная теплоотдача измеряется в ваттах на секцию или на метр длины. Чтобы рассчитать необходимую мощность, используется норма: 100 Вт на 1 м² площади при высоте потолков до 3 м. Для угловых комнат, панельных домов или регионов с суровым климатом добавляют 15–20% запаса.

Полезно знать: Реальная теплоотдача всегда ниже паспортной — она указывается при дельте температур 70°C (например, 90/70/20). В реальных условиях разница может быть меньше, и мощность падает пропорционально.

Как выбрать горизонтальную батарею: ключевые параметры

Правильный выбор начинается с анализа условий эксплуатации. Вот пошаговый алгоритм:

Определите тип системы отопления: центральное или автономное. Это решает вопрос с материалом и допустимым давлением.
Рассчитайте необходимую мощность: умножьте площадь помещения на 100 Вт и добавьте 15–20% для угловых комнат или плохо утеплённых домов.
Выберите размеры: ширина должна соответствовать ширине оконного проёма минус 5–10 см. Высота — от 30 до 60 см, чтобы не закрывать подоконник.
Оцените условия эксплуатации: уровень pH теплоносителя, давление в сети, наличие воздуха в системе.
Учтите дизайн: современные радиаторы можно покрывать порошковой краской в любой цвет, скрывать за экранами или декоративными решётками.

Если система автономная, можно использовать алюминиевые или стальные радиаторы. В централизованной — только чугун или биметалл. Также важно проверить межосевое расстояние (обычно 350 или 500 мм) — оно должно совпадать с разводкой труб.

«Не гонитесь за максимальной теплоотдачей. Перегретое помещение — это дискомфорт и перерасход энергии. Лучше установить термоголовку и настроить комфортный режим.» — Марина Петрова, дизайнер интерьеров, специалист по энергоэффективности

Монтаж и подключение: пошаговая инструкция

Установка горизонтальной батареи требует точности и соблюдения технологии. Даже небольшая ошибка может привести к завоздушиванию, слабому нагреву или протечке.

Подготовка

Отключите систему и слейте теплоноситель.
Разметьте места крепления кронштейнов: два нижних и два верхних (для длинных радиаторов — три пары).
Просверлите отверстия, установите дюбели и зафиксируйте кронштейны. Проверьте уровень — перекос более 1 мм на метр недопустим.

Сборка радиатора

Прикрутите заглушки, кран Маевского (в верхнюю противоположную от подключения сторону).
Установите переходники и термостатическую головку, если предусмотрено.
Подсоедините запорную арматуру: шаровые краны или термостатические клапаны.

Подключение

Подключите подающую и обратную трубы. Используйте фум-ленту или паклю для герметизации резьбовых соединений.
Убедитесь, что батарея имеет небольшой уклон (2–3 мм) в сторону крана Маевского для лучшего удаления воздуха.
Откройте систему, медленно подайте теплоноситель, спустите воздух через кран.

Полезно знать: После первого запуска проверьте все соединения на протечки. Иногда уплотнители «садятся» только после нагрева.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают просчёты. Вот самые частые:

Неправильный расчёт мощности: слишком слабая батарея не прогреет комнату, слишком мощная — будет перегревать и «фонить». Решение: делайте расчёт с учётом всех факторов, используйте онлайн-калькуляторы или консультируйтесь с инженером.
Закрытие радиатора экраном без вентиляции: это снижает теплоотдачу на 20–40%. Решение: оставляйте зазоры сверху и снизу или используйте перфорированные решётки.
Отсутствие терморегулятора: приводит к постоянному расходу энергии. Решение: установите термоголовку — она окупится за 1–2 сезона.
Подключение «по диагонали» в обратную сторону: когда подача снизу, а обратка сверху — это создаёт «замёрзшие» секции. Решение: соблюдайте схему: подача — в верхний патрубок с одной стороны, обратка — с нижнего с противоположной.
Игнорирование гидроударов: в центральном отоплении давление может достигать 15 бар. Решение: выбирайте радиаторы с запасом по давлению (минимум 1,5× от рабочего).

«Перед покупкой узнайте параметры своей системы: давление, температуру, химический состав воды. Эти данные есть в управляющей компании. Без них выбор — лотерея.» — Дмитрий Соколов, сантехник, 12 лет в сфере

Экспертное мнение

«Сегодня всё больше людей выбирают биметаллические радиаторы — и правильно. Да, они дороже, но за 10 лет эксплуатации вы не просто экономите на ремонтах, но и получаете стабильный комфорт. Особенно важно это в старом жилом фонде, где качество теплоносителя оставляет желать лучшего. Я рекомендую устанавливать термоголовки Danfoss или Oventrop — они точны и долговечны.» — Елена Васильева, главный инженер проектной фирмы «ТеплоДом», 20 лет опыта

По её словам, будущее — за «умными» системами: радиаторы с Wi-Fi-термостатами, которые можно контролировать с телефона, уже доступны и активно внедряются в новых ЖК. Они позволяют программировать температуру по дням недели, учитывать погоду и даже отключать отопление при отъезде.

Вопросы и ответы

Можно ли заменить чугунную батарею на алюминиевую в квартире с центральным отоплением?

Нет, это опасно. Алюминий не выдерживает гидроударов и агрессивного теплоносителя. Лучше выбрать биметалл — он совместим и безопасен.

Как часто нужно промывать горизонтальные радиаторы?

Рекомендуется раз в 3–5 лет, особенно в системах с некачественной водой. Промывка увеличивает КПД на 15–20% и продлевает срок службы.

Почему батарея нагревается неравномерно?

Чаще всего — из-за завоздушивания или неправильного подключения. Также возможен засор внутри секций. Сначала спустите воздух, затем проверьте схему подключения.

Можно ли покрасить радиатор обычной краской?

Нет. Используйте термостойкую акриловую или алкидную краску (до +80°C). Обычная краска потрескается и начнёт выделять вредные вещества при нагреве.

Что делать, если батарея течёт?

Сначала перекройте краны. Если течь в стыке — подтяните соединение. При повреждении корпуса — вызовите сантехника. Экстренно помогут ремонтные муфты, но это временное решение.

Заключение

Горизонтальные батареи остаются самым практичным и эффективным решением для обогрева жилых помещений. Их универсальность, простота монтажа и широкий выбор моделей делают их предпочтительными как для новостроек, так и для капитального ремонта. Главное — правильно выбрать тип радиатора под свою систему отопления и рассчитать мощность с учётом всех нюансов.
Современные технологии позволяют не только повысить комфорт, но и снизить расходы на отопление. Установка терморегуляторов, использование энергоэффективных материалов и правильный монтаж — всё это в совокупности даёт значительный эффект.

Выбирая горизонтальную батарею, помните: надёжность важнее красоты, а расчёт — важнее интуиции. Инвестируйте в качество — и вы получите тепло, комфорт и спокойствие на долгие годы.

Для центрального отопления выбирайте биметаллические или чугунные радиаторы.
Рассчитывайте мощность с запасом 15–20% для угловых и плохо утеплённых помещений.
Обязательно устанавливайте термоголовки для экономии и комфорта.
Следите за правильным подключением и уровнем установки.
Регулярно обслуживайте систему — промывайте и спускайте воздух.
