Греющий кабель для водопровода внутри трубы как установить

Сезонные колебания температуры, особенно в регионах с суровыми зимами, создают серьёзную угрозу для водопроводных систем. Замерзание воды внутри труб — не просто неудобство, а реальная опасность разрыва магистрали и последующих затоплений. Одним из самых эффективных решений для предотвращения замерзания является установка греющего кабеля внутрь трубы. Этот метод позволяет поддерживать стабильную температуру теплоносителя даже при экстремально низких внешних показателях.

Как работает греющий кабель: принцип действия

Греющий кабель — это электрический элемент, преобразующий электроэнергию в тепловую. При прохождении тока через проводник выделяется тепло, которое передаётся стенкам трубы и, соответственно, воде внутри. В отличие от наружного обогрева, когда кабель наматывается снаружи, внутренняя прокладка обеспечивает более эффективный и равномерный прогрев, поскольку нагревательный элемент находится в непосредственном контакте с жидкостью.

Такой способ особенно актуален для труб малого диаметра (до 50 мм), где наружный обогрев может быть недостаточно эффективным. Кроме того, внутренний монтаж защищает кабель от механических повреждений, УФ-излучения и агрессивных условий окружающей среды. Однако он требует особой герметичности в точке ввода и использования только сертифицированных материалов, безопасных для питьевой воды.

Система может работать в постоянном режиме или подключаться через термостат, который автоматически включает нагрев при снижении температуры ниже заданного порога (обычно +2…+4 °C). Это позволяет экономить электроэнергию и продлевает срок службы кабеля.

Виды греющих кабелей: выбор по типу и характеристикам

Для внутреннего монтажа подходят не все типы нагревательных кабелей. Основные категории — резистивные и саморегулирующиеся. У каждого есть свои преимущества и ограничения.

Резистивные кабели имеют постоянное сопротивление и выделяют одинаковое количество тепла по всей длине. Они дешевле, но менее энергоэффективны, так как не адаптируются к изменениям температуры. Их лучше использовать на участках с постоянными условиями, например, в подвалах или скважинах.

Саморегулирующиеся кабели содержат полупроводниковую матрицу, которая изменяет мощность в зависимости от температуры окружающей среды. Чем холоднее — тем больше тепла выделяется. Это делает их идеальными для нестабильных условий и длинных участков трубопровода.

• Резистивный кабель: простая конструкция, фиксированная мощность, требуется термостат.
• Саморегулирующийся кабель: адаптивный нагрев, выше стоимость, не требует точного расчёта длины.
• Зональный кабель: редко используется внутри труб, больше подходит для внешнего монтажа.

Подготовка к монтажу: инструменты, материалы и расчёт мощности

Перед началом работ необходимо точно рассчитать необходимую мощность кабеля. Обычно для защиты от замерзания достаточно 10–20 Вт/м, но точное значение зависит от нескольких факторов: диаметра трубы, глубины промерзания, материала трубы и минимальной температуры.

Для стандартной водопроводной трубы диаметром 25 мм в условиях умеренного климата достаточно кабеля мощностью 15 Вт/м. Если труба проложена на мелкой глубине или в неутеплённом помещении, лучше взять с запасом — до 25 Вт/м.

Необходимые инструменты и материалы:

• Греющий кабель нужной длины (с запасом 10–15%)
• Герметичная муфта для ввода (Witzmann, Raychem, HeatTrace)
• Термостат с датчиком температуры
• Изолента, термоусадочные трубки
• Кабельные стяжки (нейлоновые, UV-стойкие)
• Отвёртка, нож, мультиметр

Важно проверить целостность кабеля перед установкой: сопротивление должно соответствовать паспортным данным, а изоляция — быть без повреждений. Также необходимо убедиться, что кабель сертифицирован для контакта с питьевой водой (маркировка WRAS, DVGW или аналог).

Пошаговая установка греющего кабеля внутрь трубы

Шаг 1: Отключение подачи воды и подготовка трубы

Перекройте воду на участке, где будет производиться монтаж. Слейте остатки воды, чтобы избежать протечек. Выберите место для ввода кабеля — желательно верхнюю часть трубы, чтобы минимизировать риск скопления воздуха.

Шаг 2: Установка тройника или сальника

На выбранном участке установите специальный тройник с резьбой или сальниковое соединение. Это позволит ввести кабель внутрь без сварки или резки основной магистрали. Убедитесь, что соединение герметично и выдерживает рабочее давление.

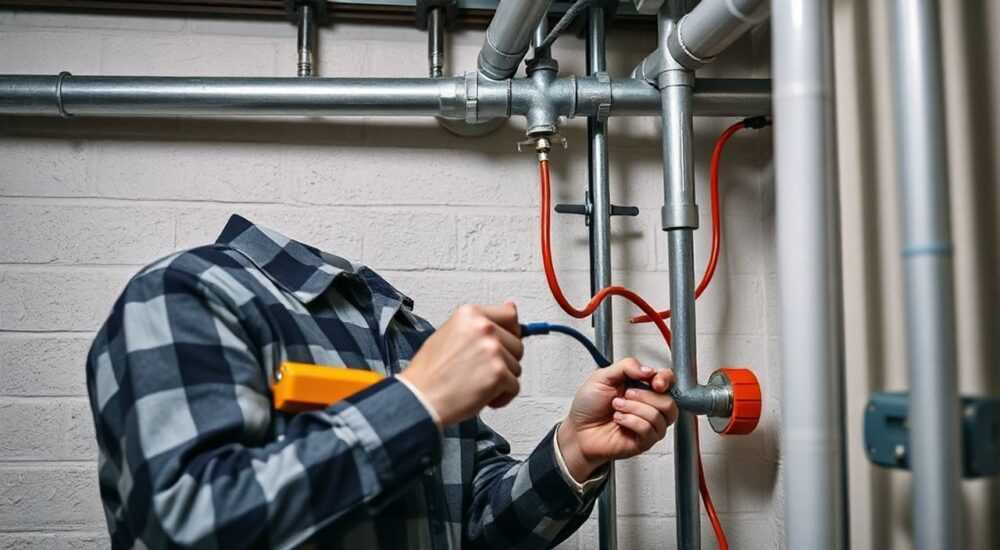

Шаг 3: Протяжка кабеля

Аккуратно введите кабель внутрь трубы через установленный сальник. Используйте направляющую пружину или зонд, чтобы избежать перегибов. Длина кабеля должна быть достаточной, чтобы достать до конца участка, подверженного замерзанию.

Шаг 4: Фиксация и герметизация

Зафиксируйте кабель снаружи с помощью нейлоновых стяжек. Подключите его к термостату, предварительно проверив сопротивление. Тщательно герметизируйте точку ввода с помощью заводской муфты — это критически важно для предотвращения утечек.

Шаг 5: Проверка и запуск

Включите систему и проверьте работу кабеля. Убедитесь, что термостат корректно реагирует на изменение температуры. Наблюдайте за системой в течение первых 24 часов.

Распространённые ошибки и как их избежать

• Использование несертифицированного кабеля: кабель должен быть безопасен для питьевой воды. Несоответствие может привести к загрязнению воды.
• Плохая герметизация точки ввода: самая частая причина протечек. Используйте только профессиональные муфты.
• Перегиб кабеля при протяжке: может вызвать повреждение жилы. Протягивайте аккуратно, без усилий.
• Отсутствие термостата: постоянный нагрев увеличивает расход электроэнергии и износ кабеля.
• Неправильный расчёт мощности: слишком слабый кабель не справится с морозом, слишком мощный — перегреет воду.

Эксплуатация и обслуживание после установки

После монтажа система должна регулярно проверяться. Рекомендуется проводить диагностику перед каждым отопительным сезоном. Проверьте сопротивление кабеля, состояние изоляции и работу термостата.

Если система используется круглогодично, убедитесь, что термостат отключает нагрев при +10 °C и выше, чтобы избежать излишнего нагрева. Также следите за уровнем потребления энергии — резкий рост может указывать на повреждение кабеля или сбой в термостате.

Для продления срока службы избегайте гидроударов и резких перепадов давления. При длительном простое (например, летом) можно отключить питание, но убедитесь, что труба остаётся заполненной водой.

Экспертное мнение

Интервью с Дмитрием Ковалёвым, ведущим инженером по обогреву труб, 15 лет опыта

— Какой тип кабеля вы рекомендуете для внутреннего монтажа?
— Безусловно, саморегулирующийся. Он адаптируется к условиям, не перегревается и служит дольше. Да, он дороже, но экономия на энергии и ремонте окупает разницу уже за 2–3 сезона.

— Что чаще всего приводит к отказу системы?
— Герметичность. Люди пытаются сэкономить на муфтах и используют самодельные решения. Это всегда заканчивается протечками. Второе — неправильный выбор кабеля по мощности.

— Есть ли альтернатива внутреннему монтажу?
— Да, наружный обогрев с теплоизоляцией. Но при малом диаметре трубы и глубоких морозах внутренний способ надёжнее. Особенно если труба проходит через неотапливаемое помещение или поверхностно заложена.

Вопросы и ответы

Заключение

Установка греющего кабеля внутрь водопроводной трубы — это технологически обоснованное и эффективное решение для защиты от замерзания. Она особенно актуальна для автономных систем, скважин, наружных участков и домов с периодическим проживанием. Главное — правильно выбрать тип кабеля, обеспечить герметичность ввода и использовать термостат для управления.

Система требует единовременных вложений, но окупается за счёт предотвращения аварий, экономии на ремонте и комфорта эксплуатации. При соблюдении всех норм и рекомендаций срок службы кабеля может достигать 15 лет.

• Приоритет — саморегулирующийся кабель с сертификатом для питьевой воды.
• Точка ввода должна быть герметизирована заводской муфтой.
• Обязательно используйте термостат для экономии и безопасности.
• Проводите ежегодную диагностику перед началом холодов.
• Самостоятельный монтаж возможен, но требует внимательности и знаний.
