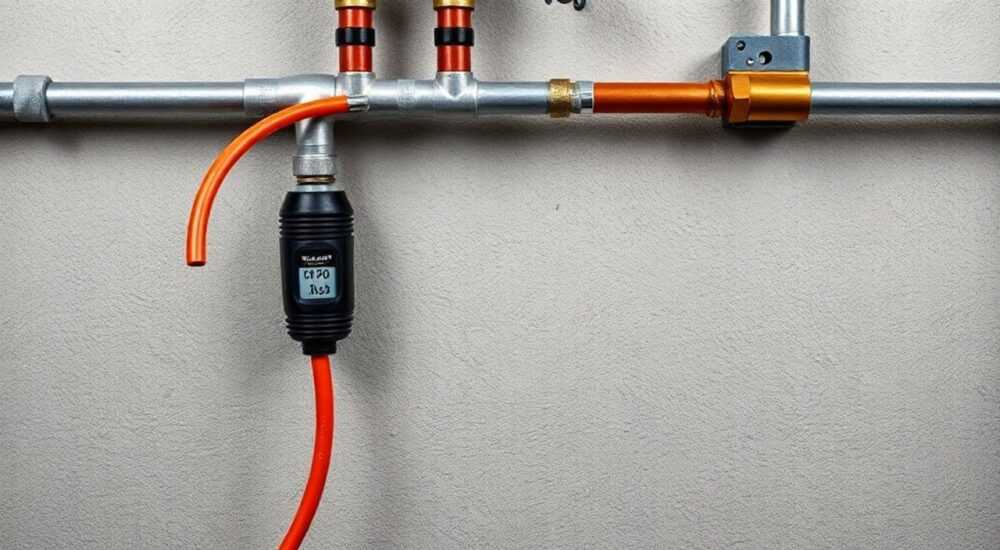

Греющий кабель для водопровода внутри трубы монтаж своими руками

Прокладка греющего кабеля внутрь водопроводной трубы — это надежный способ предотвратить замерзание воды в магистралях, особенно в условиях сурового климата или при недостаточной теплоизоляции подземных и наземных участков. Такой метод обогрева актуален для автономных систем водоснабжения, скважин, наружных трубопроводов и точек ввода в дом, где риск промерзания высок. В отличие от внешнего монтажа, внутренний монтаж обеспечивает прямой контакт нагревательного элемента с водой, что повышает эффективность и позволяет использовать менее мощные кабели.

Как работает греющий кабель: принципы и разновидности

Греющий кабель — это электрический нагревательный элемент, предназначенный для поддержания положительной температуры в трубопроводах. При подаче напряжения он выделяет тепло, которое передаётся воде или окружающей среде. В случае внутреннего монтажа кабель находится непосредственно в потоке воды, что обеспечивает быстрый и равномерный прогрев.

Существует два основных типа греющих кабелей: резистивные и саморегулирующиеся. Резистивные кабели имеют постоянное сопротивление и выделяют одинаковое количество тепла по всей длине. Они дешевле, но менее безопасны при перегреве и требуют точного расчёта длины. Саморегулирующиеся кабели изменяют мощность в зависимости от температуры окружающей среды: чем холоднее, тем больше тепла они вырабатывают. Это делает их энергоэффективными и безопасными.

Для внутреннего монтажа рекомендуются исключительно саморегулирующиеся кабели. Их конструкция включает полупроводниковую матрицу, которая автоматически снижает нагрев при достижении +5–10 °C, предотвращая перегрев воды и лишний расход электроэнергии. Мощность таких кабелей обычно составляет 10–30 Вт/м, чего достаточно для защиты от замерзания.

Различия по конструкции и применению

Саморегулирующиеся кабели выпускаются в двух исполнениях: с заземлением и без. Для внутреннего монтажа обязательно используется экранированный (с медной оплёткой) вариант, который защищён от воздействия воды и обеспечивает электробезопасность. Некоторые модели имеют дополнительную фторполимерную оболочку (например, FEP), устойчивую к химическим веществам и механическим повреждениям.

Преимущества и недостатки внутреннего монтажа

Установка греющего кабеля внутри трубы имеет ряд существенных преимуществ. Во-первых, тепло передаётся непосредственно воде, а не через стенку трубы, что повышает КПД системы. Во-вторых, такой способ не зависит от качества внешней теплоизоляции — даже при её отсутствии кабель будет эффективно работать. В-третьих, монтаж возможен без вскрытия участков трубопровода, если есть доступ через тройник или съёмный фитинг.

Однако у метода есть и ограничения. Не все трубы подходят для внутреннего обогрева: диаметр должен быть не менее 20 мм, чтобы кабель не перекрывал поток. Также требуется герметичный ввод кабеля, иначе возможна утечка воды. Электробезопасность остаётся ключевым вопросом — система должна быть защищена УЗО (устройством защитного отключения) с током срабатывания не более 30 мА.

Когда стоит выбирать внутренний монтаж?

Внутренний обогрев оправдан в следующих случаях:

• Наружные участки трубопровода, проходящие выше глубины промерзания;
• Точки ввода воды в дом через фундамент или цоколь;
• Системы с сезонным использованием (дачи, бани);
• Места, где невозможно качественно утеплить трубу снаружи.

Выбор оборудования для проектирования системы

Перед покупкой необходимо определить длину участка, нуждающегося в обогреве. Обычно это 1–10 метров — от точки входа в дом до первого утеплённого участка. Длина кабеля должна соответствовать длине трубопровода, но с запасом 10% на изгибы и подключение.

Для расчёта мощности используйте формулу:
P = Q × L,
где P — мощность кабеля (Вт), Q — теплопотери трубы (обычно 10–20 Вт/м), L — длина участка (м).
Для стандартной трубы Ø25 мм при температуре -20 °C достаточно кабеля 16–20 Вт/м.

Обязательно потребуется терморегулятор с датчиком температуры. Он включает кабель только при понижении температуры ниже +2–4 °C, что экономит до 40% электроэнергии. Некоторые модели поддерживают Wi-Fi и управление через смартфон.

Подготовка к работе: инструменты и материалы

Для самостоятельного монтажа подготовьте следующее:

• Греющий кабель нужной длины;
• Терморегулятор с датчиком;
• Герметичный ввод (сальник для кабеля);
• Тройник или фитинг для врезки;
• Изолента, термоусадочные трубки;
• Мультиметр для проверки сопротивления;
• Нож, плоскогубцы, отвёртка.

Отключите подачу воды и сбросьте давление в системе. Если труба металлическая — отрежьте участок болгаркой и установите тройник. Для пластиковых труб используйте компрессионный фитинг с отводом. Убедитесь, что место ввода кабеля будет доступно для осмотра и обслуживания.

Пошаговый алгоритм монтажа внутри трубы

1. Подготовьте трубу: Отключите воду, слейте остатки, установите тройник в месте ввода кабеля.
2. Подключите сальник: Установите герметичный ввод в отверстие тройника. Он должен плотно фиксировать кабель и не пропускать воду.
3. Вставьте кабель: Аккуратно протяните кабель внутрь трубы на необходимую длину. Не допускайте резких изгибов.
4. Зафиксируйте конец: Заглушите свободный конец кабеля термоусадочной трубкой или заводской заглушкой.
5. Подключите к терморегулятору: Подведите питание кабеля к термостату, соблюдая полярность (если требуется).
6. Установите датчик: Разместите датчик температуры на внешней стороне трубы в самом холодном месте.
7. Подключите к сети: Включите систему через УЗО и проверьте работу.

После запуска убедитесь, что кабель нагревается, а вода не подтекает в месте ввода. Первые 2–3 часа наблюдайте за системой.

Проверка и тестирование

Используйте мультиметр для измерения сопротивления до и после монтажа. Также проверьте изоляцию: сопротивление между жилами и экраном должно быть не менее 1 МОм. Включите систему и измерьте температуру трубы через 30 минут — она должна быть выше +5 °C.

Типичные ошибки и как их избежать

Частая ошибка — использование резистивного кабеля внутри трубы. При длительной работе он может перегреть воду, особенно летом, когда система не нужна. Другая ошибка — плохая герметизация ввода, что приводит к утечкам. Также распространена проблема: кабель провисает внутри трубы и мешает потоку воды.

Как избежать типичных проблем

• Всегда выбирайте саморегулирующийся кабель с экраном;
• Используйте качественные сальники и проверяйте герметичность под давлением;
• Не перегибайте кабель — минимальный радиус изгиба 25 мм;
• Не устанавливайте кабель в вертикальных трубах без фиксации — он может сползти.

Эксплуатация и техническое обслуживание

Система с саморегулирующимся кабелем практически не требует обслуживания. Однако раз в год рекомендуется проводить профилактическую проверку: осмотреть сальник, измерить сопротивление изоляции, убедиться в работоспособности термостата. Перед наступлением холодов включите систему и проверьте нагрев.

Если труба используется сезонно, можно отключать питание летом. Но при этом не вытаскивайте кабель — многократная установка и извлечение могут повредить изоляцию. Современные кабели рассчитаны на длительный контакт с водой.

Экспертное мнение

«Внутренний обогрев — это спасение для многих загородных домов. Особенно когда труба введена под плитой или в труднодоступном месте. Главное — не экономить на качестве кабеля и термостата. Дешёвые аналоги часто выходят из строя уже через 2–3 сезона. Я рекомендую бренды HeatMat, Ensto, Raychem — они дороже, но служат в 2 раза дольше. Также важно не забывать про УЗО. Без него система становится потенциально опасной.»

— Дмитрий Ковалёв, руководитель монтажной бригады, 12 лет опыта

Вопросы и ответы

Заключение

Монтаж греющего кабеля внутрь водопроводной трубы — это эффективный и технологически простой способ защиты от замерзания. Он особенно актуален для участков, где внешнее утепление невозможно или недостаточно. При грамотном выборе оборудования и соблюдении технологии установки система прослужит более 10 лет, обеспечивая бесперебойную подачу воды в любое время года.

• Используйте только саморегулирующийся экранированный кабель, сертифицированный для питьевой воды.
• Обязательно установите терморегулятор и УЗО для безопасности и экономии.
• Герметичность ввода — ключевой фактор успеха монтажа.
• Теплоизоляция трубы обязательна, даже при наличии внутреннего кабеля.
• Проводите ежегодную проверку системы перед началом отопительного сезона.
