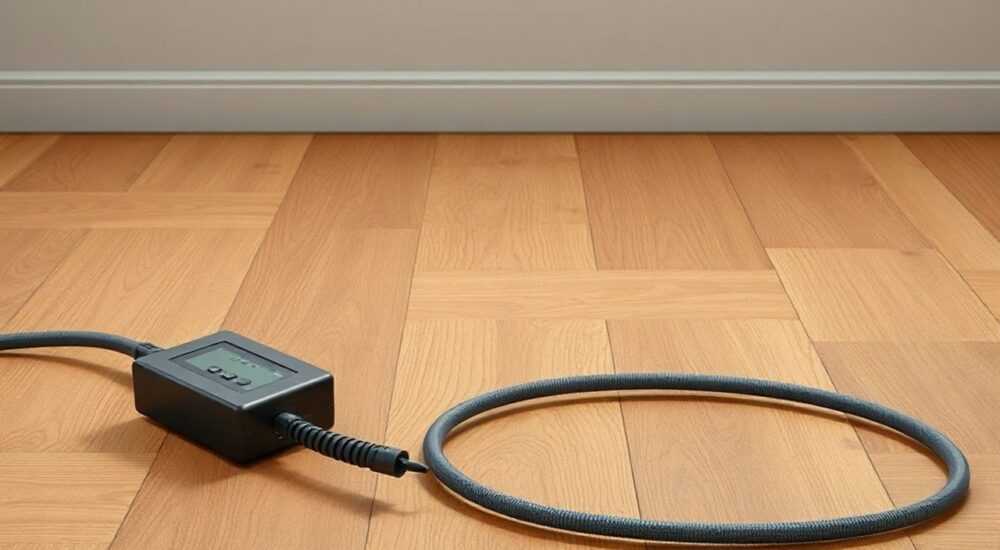

Греющий кабель под деревянный пол

Устройство эффективного обогрева деревянного пола требует особого подхода, поскольку древесина — материал чувствительный к перегреву и деформации. Греющий кабель под деревянный пол — это решение, сочетающее комфорт и безопасность, но его выбор и монтаж должны учитывать тепловые характеристики дерева, тип системы и требования пожарной безопасности. Главное — использовать специализированные кабели с контролируемой температурой и равномерным распределением тепла.

Как работает греющий кабель: принципы нагрева

Греющий кабель — это электрический элемент, преобразующий электроэнергию в тепло за счёт сопротивления проводника. При протекании тока через жилу выделяется тепловая энергия, которая передаётся окружающим материалам. В системах тёплого пола этот процесс контролируется терморегулятором, который поддерживает заданную температуру.

Основная задача — равномерно прогревать поверхность без локальных перегревов. Особенно это критично для деревянных покрытий, которые при температуре выше 27–28 °C могут трескаться, коробиться или терять влагу. Поэтому система должна быть рассчитана на низкотемпературный режим.

Тепло от кабеля распространяется по стяжке, фанере или другому основанию, а затем — к напольному покрытию. Чем выше теплопроводность материалов, тем эффективнее передача. Однако у дерева она невелика, поэтому важно минимизировать потери и направить максимум тепла вверх.

Типы тепловыделения

• Резистивный эффект: постоянное сопротивление жилы обеспечивает стабильную мощность при заданном напряжении.
• Саморегуляция: матрица изменяет сопротивление в зависимости от температуры, предотвращая перегрев.
• Индукционный нагрев: редко используется в быту, применяется в промышленных системах.

Особенности деревянных полов: почему стандартные решения не подходят

Дерево — живой материал, реагирующий на изменения влажности и температуры. При нагреве оно теряет влагу, что приводит к усадке, зазорам между досками и даже деформации. Системы, разработанные для бетонных стяжек, часто слишком «горячие» для дерева.

Кроме того, деревянные полы чаще всего укладываются по лагам, что создаёт воздушные полости. Прямой монтаж кабеля на доски или в щели между ними недопустим — это создаёт риск перегрева и возгорания. Требуется промежуточный теплоаккумулирующий слой.

Ещё одна проблема — низкая теплопроводность. Дуб, например, имеет коэффициент около 0,17 Вт/(м·К), тогда как бетон — до 1,5. Это значит, что дерево хуже передаёт тепло, и система должна компенсировать это повышенной площадью обогрева или дополнительными мерами.

Что запрещено при монтаже

• Укладка кабеля прямо на деревянные доски без разделительного слоя.
• Использование кабелей с мощностью более 100 Вт/м².
• Отсутствие термодатчика и регулятора температуры.
• Монтаж в зонах с высокой механической нагрузкой без защиты.

Виды греющих кабелей: какой выбрать для дерева

Не все греющие кабели одинаково подходят для деревянных полов. Выбор зависит от типа системы, конструкции пола и бюджета. Ниже — основные варианты с их плюсами и минусами.

Саморегулирующийся кабель — лучший выбор

Саморегулирующийся кабель содержит полупроводниковую матрицу, чьё сопротивление растёт с повышением температуры. Это означает, что в тёплых зонах он выделяет меньше тепла, а в холодных — больше. Такой кабель идеален для деревянных полов, где возможны перепады температур.

Он безопасен, так как не перегревается, и может укладываться ближе к стенам, трубам и другим объектам. Однако стоит дороже резистивного аналога.

Резистивный кабель: доступный, но требует контроля

Резистивные кабели дешевле, но работают на постоянной мощности. Их можно использовать, если соблюдены условия:

• Мощность не более 15–20 Вт/п.м;
• Шаг укладки — не менее 10 см;
• Обязательно использование терморегулятора с датчиком пола.

Монтаж в деревянном полу: пошаговая инструкция

Установка греющего кабеля в деревянном полу отличается от бетонного варианта. Здесь невозможно залить толстую стяжку, поэтому используются альтернативные методы — фанерные модули, алюминиевые пластины или «сэндвич» из изоляции и защитного слоя.

1. Подготовка основания: пол должен быть ровным, сухим, без скрипов. Удаляются старые покрытия, проверяется состояние лаг.
2. Укладка паро- и теплоизоляции: снизу — отражатель (пенофол, фольгоизолон), блестящей стороной вверх, чтобы направить тепло в помещение.
3. Монтаж направляющих или модулей: используются деревянные рейки, фанерные панели с канавками или металлические пластины для отвода тепла.
4. Укладка кабеля: кабель фиксируется в канавках, на пластинах или в сетке. Шаг — 10–15 см, без натяжения и перекручивания.
5. Установка датчика температуры: в гофре, на глубине 5–7 см от поверхности, в середине обогреваемой зоны.
6. Подключение к терморегулятору: кабель подключается через УЗО, регулятор монтируется в стену.
7. Тестирование: система включается на 1–2 часа для проверки нагрева и отсутствия КЗ.
8. Укладка финишного покрытия: сверху — ДСП, фанера, пробка или массив, допускающий нагрев.

Методы укладки: сравнение

• По лагам с алюминиевыми пластинами: пластины распределяют тепло, предотвращая локальный нагрев. Эффективно, но дороже.
• В пазы фанерных модулей: готовые панели с прорезями, куда укладывается кабель. Быстро и аккуратно.
• На сетке с теплоотражающим слоем: бюджетный вариант, но требует дополнительной защиты от механических повреждений.

Безопасность и соответствие нормам: что важно знать

Работа с электричеством и деревом требует строгого соблюдения правил. Несоблюдение может привести к пожару, порче имущества или выходу из строя системы.

Главный документ — ПУЭ (Правила устройства электроустановок). Согласно ему, любая система тёплого пола должна быть заземлена, подключена через УЗО (устройств защиты от утечки тока) и иметь автоматический выключатель.

Кроме того, СНиП 2.04.05–91 регламентирует температурный режим внутренних поверхностей. Для жилых помещений допустимая температура пола — не более 31 °C, но для дерева рекомендуется ограничение в 28 °C.

Что проверить перед запуском

• Сопротивление кабеля — должно соответствовать паспортным данным (±10%).
• Целостность изоляции — тест мегаомметром (не менее 1 МОм).
• Наличие заземления экрана (если есть).
• Правильность подключения к терморегулятору.

Экспертное мнение

По его словам, оптимальная схема — саморегулирующийся кабель + алюминиевые пластины + терморегулятор с Wi-Fi управлением. Это позволяет следить за температурой удалённо и отключать систему при отклонениях.

Вопросы и ответы

Заключение

Греющий кабель под деревянный пол — это технологичное и комфортное решение, но оно требует грамотного подхода. Главное — не просто купить кабель, а спроектировать систему с учётом особенностей дерева, теплового баланса и требований безопасности.

• Для дерева подходит только низкотемпературный обогрев (до 28 °C).
• Лучший выбор — саморегулирующийся кабель с алюминиевыми пластинами.
• Терморегулятор с датчиком — обязательный элемент.
• Монтаж без теплоотражающего слоя снижает КПД на 30–40%.
• Система должна быть защищена УЗО и заземлена.
