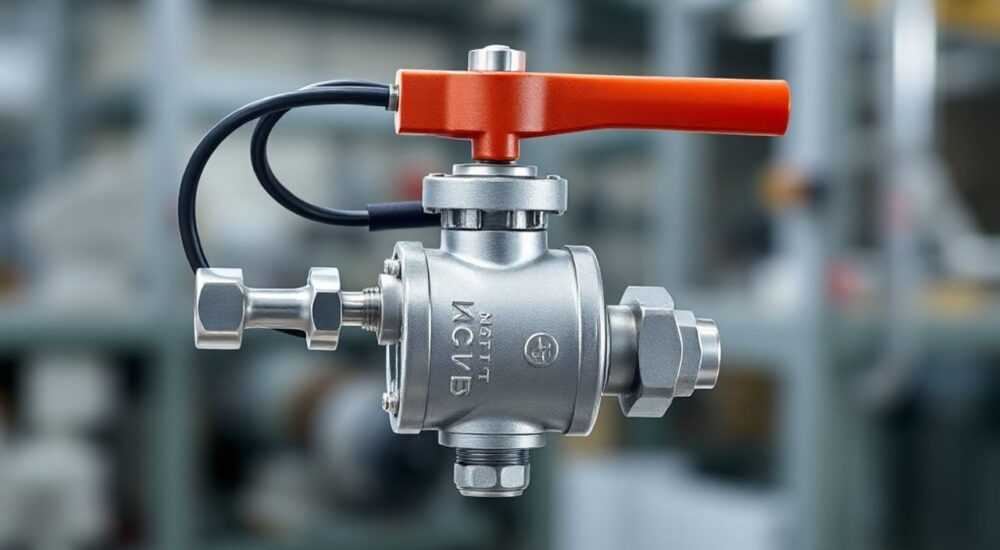

Группа быстрого монтажа со смесительным клапаном

Группа быстрого монтажа со смесительным клапаном — это готовое решение для подключения отопительных котлов, объединяющее в себе все необходимые элементы безопасности и регулировки. Она обеспечивает правильное гидравлическое разделение системы отопления и контура котла, защищает оборудование от перегрева и позволяет стабильно поддерживать заданную температуру теплоносителя. Установка такого узла значительно ускоряет монтаж, снижает риск ошибок и повышает надёжность всей системы.

Что такое группа быстрого монтажа со смесительным клапаном

Группа быстрого монтажа (ГБМ) — это модульный комплект, предназначенный для стандартного подключения теплогенератора к системе отопления. В базовую комплектацию входят шаровые краны, воздухоотводчик, манометр, предохранительный клапан и байпас. Однако в современных решениях всё чаще используется расширенная версия — с термостатическим смесительным клапаном.
Добавление смесительного клапана превращает ГБМ из простого узла безопасности в активный элемент управления температурой. Он автоматически подмешивает остывший теплоноситель из обратки к горячей подаче, поддерживая на входе в котёл стабильную температуру, как правило, в диапазоне 40–55 °C. Это особенно важно для конденсационных котлов, которым требуется низкотемпературный режим для достижения максимального КПД.
Такой узел монтируется непосредственно на выходе котла, перед началом основной системы отопления. Он выполняет несколько функций одновременно: защищает от гидроударов, предотвращает образование конденсата в топке (при низких температурах), исключает перегрев и обеспечивает плавное регулирование.

Из чего состоит группа с клапаном

Комплектация может варьироваться в зависимости от производителя, но типичная ГБМ включает:

• Шаровые краны с функцией дренажа — для отключения котла и слива теплоносителя;
• Термостатический смесительный клапан — с термоголовкой и чувствительным элементом;
• Циркуляционный насос — в большинстве современных моделей уже встроен;
• Автоматический воздухоотводчик — для удаления воздушных пробок;
• Манометр — контроль давления в системе;
• Предохранительный клапан — сброс избыточного давления (обычно 3 бар);
• Обратный клапан — предотвращает обратный поток при остановке насоса.

Некоторые модели дополнительно оснащаются байпасом с перепускным клапаном, фильтром грубой очистки или возможностью подключения внешнего термостата.

Как работает узел с термостатическим смесительным клапаном

Принцип действия основан на автоматическом регулировании температуры теплоносителя, поступающего в котёл. Когда котёл работает, он нагревает воду до заданной температуры, например, 80 °C. Эта вода расходится по радиаторам, отдаёт тепло и возвращается в котёл охлаждённой — скажем, при +40 °C.
Если холодная вода сразу попадает в теплообменник, особенно в конденсационном котле, это вызывает резкий перепад температур. Это может привести к образованию конденсата на внутренних стенках, что полезно только при контролируемом процессе. Но если температура слишком низкая, возникает коррозия и снижается срок службы оборудования.
Смесительный клапан решает эту проблему. Он открывается пропорционально температуре на входе. Чем холоднее вода в обратке, тем больше клапан открывается, подмешивая горячий теплоноситель из подачи. В результате на входе в котёл всегда поддерживается стабильная температура, достаточная для защиты теплообменника, но позволяющая конденсационному котлу эффективно работать.

Режимы работы

1. Запуск системы: котёл нагревает воду, насос начинает циркуляцию. Клапан закрыт, весь поток идёт через котёл.
2. Стабильная работа: при достижении температуры в обратке ниже установленного порога (например, 50 °C), клапан начинает открываться, подмешивая горячую воду.
3. Частичная нагрузка: когда потребность в тепле снижается, клапан уменьшает подмес, сохраняя баланс.
4. Остановка: насос и котёл выключаются, клапан закрывается, система переходит в режим ожидания.

Такой алгоритм позволяет избежать так называемого «циклического включения-выключения» (short cycling), которое снижает ресурс котла и увеличивает расход газа.

Преимущества использования ГБМ со смесителем

Установка группы быстрого монтажа со смесительным клапаном — это не просто удобство, а комплексное решение, которое влияет на долговечность, безопасность и эффективность всей системы отопления.
Во-первых, она значительно ускоряет монтаж. Вместо того чтобы собирать узел из отдельных компонентов, проверять герметичность каждого соединения и выдерживать правильную последовательность, монтажник подключает уже готовый блок. Это сокращает время установки с нескольких часов до 30–40 минут.
Во-вторых, повышается надёжность. Все элементы подобраны совместимыми по диаметру, давлению и температуре. Производитель гарантирует герметичность и работоспособность. Исключаются ошибки при сборке, такие как перекрут резьбы или неправильное положение манометра.
В-третьих, достигается энергоэффективность. Особенно это заметно в домах с разными зонами отопления: тёплый пол, радиаторы, бойлер ГВС. Смесительный клапан позволяет оптимизировать работу котла, избегая его работы на минимальной мощности, что характерно для малых нагрузок.

Как выбрать группу быстрого монтажа: ключевые критерии

Выбор подходящей ГБМ зависит от нескольких факторов. Ошибки на этом этапе могут привести к нестабильной работе системы или преждевременному выходу оборудования из строя.
Первое — тип котла. Для конденсационных моделей обязательна установка смесительного клапана. Для классических атмосферных котлов он рекомендован, но не обязателен. Однако даже в этом случае наличие клапана продлит срок службы теплообменника.
Второе — мощность котла и пропускная способность. Пропускная способность клапана измеряется в м³/ч и должна соответствовать расходу теплоносителя в системе. Например, для котла 24 кВт достаточно ГБМ с пропускной способностью 2,5 м³/ч. Для 40 кВт — уже нужно минимум 3,5 м³/ч.
Третье — наличие встроенного насоса. Большинство современных ГБМ поставляются с насосом Grundfos или Wilo. Обратите внимание на модель насоса, его мощность и уровень шума. Насос должен быть с электронной регулировкой скорости для адаптации под нагрузку.

Подбор по бренду

Лучшие результаты показывают продукты европейских производителей. Например, IMI Hydronic Excellence сочетает точную терморегулировку и долгий срок службы. Reflex предлагает хорошее соотношение цены и качества. Caleffi славится надёжностью и простотой обслуживания.

Пошаговая установка группы быстрого монтажа

Правильный монтаж — залог долгой и стабильной работы. Даже самый дорогой узел будет работать плохо при неправильной установке.

Подготовка

• Отключите электропитание котла и перекройте подачу газа.
• Слейте теплоноситель из системы через сливной кран.
• Очистите резьбу патрубков котла от старой пакли или ФУМ-ленты.

Монтаж ГБМ

1. Проверьте направление потока на корпусе ГБМ — стрелка должна указывать от котла к системе.
2. Нанесите сантехнический уплотнитель (лучше — anaerobic sealant) на резьбу.
3. Аккуратно накрутите ГБМ на патрубки котла вручную, затем подтяните ключом без перекоса.
4. Убедитесь, что манометр и воздухоотводчик находятся в верхнем положении.
5. Подключите электрический кабель насоса к клеммнику котла или отдельному автомату.

Пусконаладка

• Заполните систему теплоносителем, медленно открывая краны.
• Спустите воздух через воздухоотводчик.
• Проверьте давление — норма 1,2–1,5 бар.
• Включите котёл и проверьте работу насоса и клапана.
• Настройте температуру смешения с помощью термоголовки (обычно ручка или колесо).

Типичные ошибки при монтаже и эксплуатации

Даже опытные специалисты допускают ошибки, которые снижают эффективность ГБМ.
Первая ошибка — неправильная ориентация. Если ГБМ установлена вверх ногами, воздухоотводчик окажется внизу, и воздух не выйдет. Это приведёт к шуму насоса и перегреву.
Вторая — отсутствие фильтра. Грязь в системе быстро забивает клапан и насос. Рекомендуется устанавливать грязевой фильтр перед ГБМ, особенно в старых системах.
Третья — игнорирование настройки. Многие оставляют заводскую температуру смешения (часто 45 °C), хотя в конкретном доме нужна другая. Например, при радиаторной системе с температурой подачи 75 °C оптимально установить подмес на 50–55 °C.
Четвёртая — подключение к системе без циркуляции. Если второй насос (в системе) выключен, ГБМ создаёт избыточное давление, что может повредить котёл. Убедитесь, что насосы работают согласованно.

Экспертное мнение: практика применения в реальных проектах

Кейс: частный дом 180 м², Московская область

Клиент установил конденсационный котёл 30 кВт без ГБМ. Уже через месяц начались проблемы: котёл часто отключался, на экране ошибка «перегрев». Вызов специалиста показал, что температура обратки была всего 38 °C, что привело к постоянному конденсатообразованию и срабатыванию защиты.
После установки ГБМ со смесительным клапаном (настройка 52 °C) система стабилизировалась. Расход газа снизился на 9%, по данным счётчика. Клиент отметил, что котёл стал работать тише и реже включаться.

Вопросы и ответы

Заключение

Группа быстрого монтажа со смесительным клапаном — это не просто удобство, а необходимый элемент современной системы отопления. Она обеспечивает защиту котла, повышает КПД, упрощает монтаж и снижает эксплуатационные расходы. Особенно актуально это для конденсационных котлов, где стабильная температура обратки напрямую влияет на эффективность.
Игнорирование этого узла может обойтись дороже: ремонт теплообменника, повышенный расход топлива, частые поломки. Инвестиции в качественную ГБМ окупаются уже за 2–3 отопительных сезона.

• ГБМ со смесительным клапаном обязательна для конденсационных котлов.
• Она предотвращает перегрев и защищает теплообменник.
• Упрощает монтаж и повышает надёжность системы.
• Требует правильной настройки температуры подмеса.
• Регулярное обслуживание продлевает срок службы узла.
