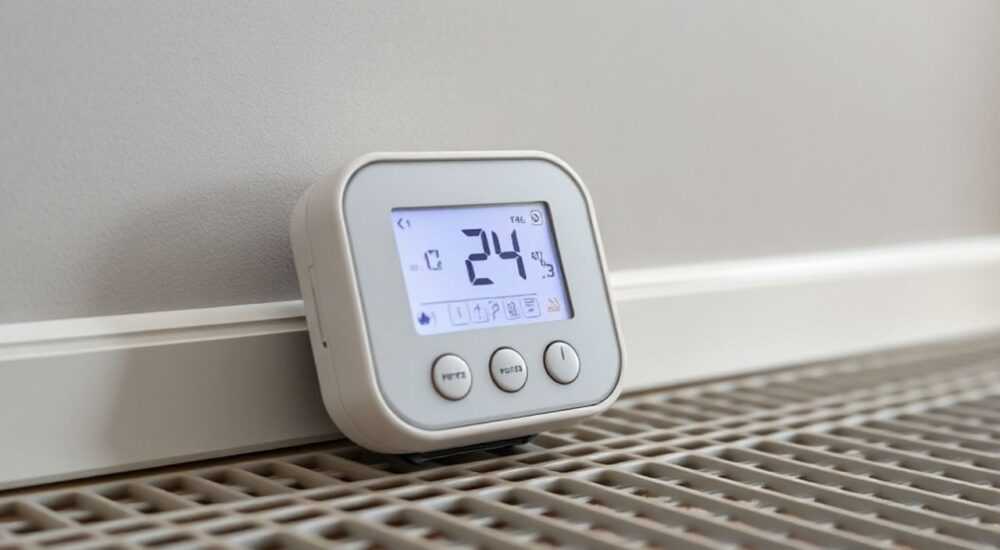

Инструкция для терморегулятора теплого пола электрического

Электрический теплый пол — это эффективное решение для комфортного обогрева жилых и коммерческих помещений. Его работа напрямую зависит от правильной настройки терморегулятора, который управляет температурой нагрева, экономит электроэнергию и продлевает срок службы системы. Без грамотной инструкции по эксплуатации даже самый качественный терморегулятор может работать неэффективно или выйти из строя.

Что такое терморегулятор для теплого пола

Терморегулятор — это устройство, управляющее включением и выключением электрического теплого пола в зависимости от текущей температуры. Он работает по принципу обратной связи: получает данные от датчика температуры, сравнивает их с заданным значением и принимает решение о работе нагревательного кабеля или матов.
Существуют различные типы терморегуляторов: механические, электронные, программируемые и Wi-Fi модели. Механические устройства просты в использовании, но имеют низкую точность. Электронные обеспечивают более точный контроль, а программируемые позволяют задавать режимы нагрева по времени суток и дням недели.
Wi-Fi терморегуляторы — современное решение, позволяющее управлять системой удаленно через смартфон. Они интегрируются в «умный дом» и могут реагировать на изменение погоды или расписания хозяев. Такие устройства особенно удобны для загородных домов, где жильцы бывают не каждый день.
Выбор терморегулятора зависит от мощности системы, типа помещения и предпочтений пользователя. Важно учитывать максимальную нагрузку, которую может выдержать устройство, обычно это 16 А или около 3,7 кВт.

Подготовка к подключению терморегулятора

Перед началом монтажа необходимо отключить электропитание на щитке. Это базовое правило электробезопасности. Работы с током без обесточивания чреваты серьезными последствиями, вплоть до поражения электрическим током.
Далее нужно подготовить место установки. Терморегулятор монтируется в стандартную монтажную коробку (подрозетник), как обычная розетка или выключатель. Оптимальная высота — 90–100 см от пола, чтобы было удобно смотреть показания и менять настройки.
Необходимо заранее проложить кабели:

• питающий кабель от распределительного щита;
• нагревательный кабель от теплого пола;
• провод от датчика температуры пола.

Датчик температуры устанавливается в полу, между нагревательными элементами, на расстоянии не менее 50 см от стены и 10–15 см от кабеля. Его помещают в гофрированную трубку, чтобы при необходимости можно было заменить без вскрытия стяжки.

Инструменты и материалы

Для подключения понадобятся:

• отвертки (крестовая и плоская);
• индикаторная отвертка или мультиметр;
• кусачки и stripper для зачистки проводов;
• гофрированная трубка для датчика;
• монтажная коробка;
• терморегулятор выбранной модели.

Схемы подключения терморегулятора

Существует несколько стандартных схем подключения, выбор которых зависит от типа терморегулятора и наличия заземления. Наиболее распространенная — однофазная схема с заземлением.

Базовая схема с заземлением

Если заземление отсутствует, клемму PE оставляют пустой. Подключение фазы и нуля к кабелю пола осуществляется через силовые контакты терморегулятора, которые размыкаются при достижении заданной температуры.

Особенности подключения разных моделей

Некоторые терморегуляторы, особенно программируемые, имеют дополнительные клеммы для внешних датчиков или связи с системой «умный дом». Например, модели Devi, Warmstad и Thermoguard поддерживают двойное управление — по температуре пола и воздуха.

Настройка параметров терморегулятора

После подключения и проверки всех соединений можно подавать питание и начинать настройку. Первое включение — это тестовый этап. Убедитесь, что терморегулятор отображает температуру и реагирует на изменения.
Стандартный алгоритм настройки:

1. Включите питание на щитке.
2. Дождитесь, пока терморегулятор определит температуру с датчика (обычно 1–2 минуты).
3. Установите желаемую температуру пола (рекомендуется 26–28 °C для жилых помещений).
4. Проверьте, включился ли нагрев (индикатор или звук реле).
5. Через 10–15 минут убедитесь, что пол начал нагреваться.

Программируемые модели требуют более сложной настройки. Нужно задать временные интервалы, например:

• утренний прогрев с 7:00 до 9:00;
• ночное охлаждение до 18 °C;
• автоматическое включение перед возвращением домой.

Wi-Fi терморегуляторы настраиваются через мобильное приложение. Процесс включает подключение к сети Wi-Fi, регистрацию аккаунта и синхронизацию устройства. После этого можно управлять обогревом удаленно.

Оптимальные температурные режимы

Работа с датчиком температуры пола

Датчик — ключевой элемент системы. От его точности зависит эффективность всего теплого пола. Обычно используются резистивные датчики с отрицательным температурным коэффициентом (NTC), сопротивление которых уменьшается при нагреве.
При установке датчика важно:

• не допускать его изгиба под острым углом;
• использовать гофру для защиты и возможности замены;
• не располагать рядом с другими источниками тепла (радиаторы, розетки).

Если датчик выходит из строя, терморегулятор может либо не включать нагрев, либо работать в постоянном режиме. В первом случае пол не греет, во втором — есть риск перегрева покрытия.

Диагностика датчика

Проверить датчик можно мультиметром. При температуре 25 °C сопротивление должно быть около 10–12 кОм (зависит от модели). Если показания сильно отличаются или обрыв — датчик неисправен.

Типичные ошибки и как их избежать

Многие проблемы с теплым полом возникают из-за неправильного монтажа или настройки. Вот наиболее частые ошибки:

Ошибка 1: Неправильное расположение датчика

Если датчик установлен слишком близко к стене или над кабелем, он будет давать искаженные показания. Пол может быть холодным, а регулятор «думает», что уже достаточно тепло.

Ошибка 2: Подключение без заземления (для экранированных кабелей)

Экранированный кабель обязательно должен быть заземлен. Игнорирование этого правила создает риск пробоя и поражения током.

Ошибка 3: Превышение мощности

Подключение кабеля мощностью 4 кВт к терморегулятору на 3,7 кВт приведет к перегреву контактов и выходу устройства из строя.

Ошибка 4: Плохая изоляция проводов

Оголенные жилы или некачественные соединения вызывают короткое замыкание. Все соединения должны быть выполнены в распределительной коробке с использованием клеммников.

Экспертное мнение

Современные терморегуляторы — это не просто переключатели, а умные устройства, способные оптимизировать потребление энергии. Лучшие практики включают использование программирования, интеграцию с датчиками влажности и учет внешних условий.
Автоматический режим «антизамерзание» — важная функция для дачных домов. Он поддерживает минимальную температуру (обычно 5–7 °C), предотвращая промерзание труб и повреждение покрытия.
При выборе устройства обращайте внимание на наличие сертификатов (ГОСТ, CE, EAC) и гарантийного срока. Качественный терморегулятор служит 10 и более лет при условии правильного монтажа.

Вопросы и ответы

Заключение

Правильная установка и настройка терморегулятора — залог эффективной и безопасной работы системы электрического теплого пола. От качества монтажа зависит не только комфорт, но и долговечность оборудования, а также экономия на электроэнергии.
Современные технологии позволяют автоматизировать процесс обогрева, адаптировать его под образ жизни и даже управлять удаленно. Однако основные принципы остаются неизменными: соблюдение электробезопасности, точное следование схеме подключения и регулярная проверка состояния системы.

• Всегда отключайте питание перед работой с электрикой.
• Проверяйте мощность кабеля и совместимость с терморегулятором.
• Устанавливайте датчик температуры в гофре и на правильном расстоянии от кабеля.
• Используйте программирование для экономии энергии.
• Регулярно диагностируйте систему, особенно перед отопительным сезоном.
