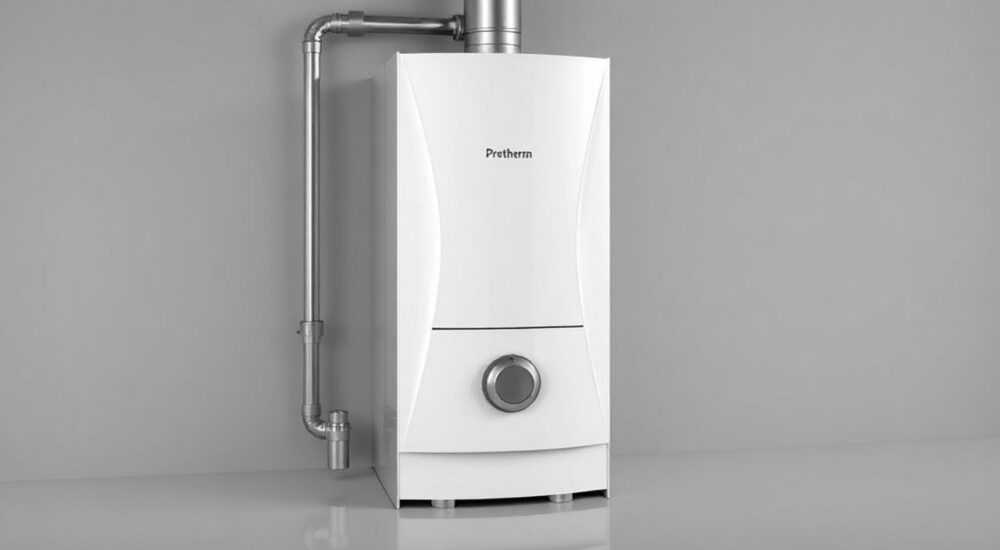

Инструкция на газовый котел protherm

Газовые котлы Protherm — это надежное и эффективное решение для отопления частных домов и квартир, широко распространенное в странах СНГ благодаря сочетанию доступной цены, простоты конструкции и долговечности. Производитель предлагает широкую линейку настенных и напольных моделей, работающих на природном или сжиженном газе, с разными режимами работы: только отопление или комбинированный (отопление + ГВС). Однако, чтобы оборудование работало стабильно, безопасно и долго, крайне важно правильно его эксплуатировать, а для этого необходимо внимательно изучить инструкцию по использованию.

Полная и точная инструкция на газовый котел Protherm содержится в техническом паспорте, идущем в комплекте. Важно всегда использовать оригинальную документацию, соответствующую вашей модели, и следовать рекомендациям по установке, запуску и обслуживанию.

Содержание статьи:

Модели газовых котлов Protherm: как определить свою
Где найти оригинальную инструкцию?
Установка и подключение: основные требования
Требования к дымоходу
Запуск котла: пошаговая инструкция
Что делать при сбое розжига?
Настройка параметров отопления и ГВС
Рекомендуемые значения температур
Обслуживание и уход: как продлить срок службы
Когда нужна химическая промывка?
Ошибки и их решение: расшифровка кодов неисправностей
Как предотвратить частые ошибки?
Экспертное мнение
Вопросы и ответы
Заключение

Модели газовых котлов Protherm: как определить свою

Protherm предлагает несколько серий котлов, каждая из которых предназначена для разных условий эксплуатации. Наиболее популярные серии — «Пантера», «Медведь» и «Скат». Пантера — это настенные двухконтурные котлы, подходящие для квартир и небольших домов. Медведь — напольные чугунные котлы с атмосферной горелкой, рассчитанные на длительный срок службы. Скат — также настенный одноконтурный котел, часто используемый с бойлером косвенного нагрева.
Чтобы найти точную инструкцию, нужно знать полное название модели, её мощность и год выпуска. Информация указана на шильдике, расположенном на задней или боковой стенке корпуса. Например, модель Protherm Panther 30 KLOV имеет мощность 30 кВт, закрытую камеру сгорания и принудительную тягу. Идентификация позволяет скачать правильную инструкцию с официального сайта производителя.
Для каждой серии характерны свои особенности управления. Котлы серии «Пантера» оснащены электронным дисплеем и системой самодиагностики, тогда как «Медведь» чаще работает без сложной автоматики, что делает его менее требовательным к электропитанию, но требует ручной регулировки.

Полезно знать: Номер модели и серийный номер — ключевые данные для поиска инструкции. Без них вы можете скачать руководство для другой версии, что опасно при настройке и ремонте.

Где найти оригинальную инструкцию?

Официальный сайт Protherm (protherm.ru) предоставляет доступ ко всем техническим документам. Раздел «Поддержка» → «Инструкции» позволяет фильтровать оборудование по типу, серии и модели. Документы представлены в формате PDF, доступны для скачивания бесплатно. Альтернативные источники, такие как сторонние сайты и форумы, могут содержать устаревшие или неточные версии.
Если вы потеряли бумажную инструкцию, распечатайте актуальную версию и храните её вместе с гарантийным талоном. Это потребуется при обращении в сервисный центр.

Перейдите на protherm.ru в раздел «Поддержка».
Выберите тип оборудования: «Газовые котлы».
Укажите серию (например, «Пантера») и конкретную модель.
Скачайте руководство пользователя и технический паспорт.

Установка и подключение: основные требования

Монтаж газового котла — ответственный процесс, который должен выполняться квалифицированным специалистом, имеющим допуск к газовому оборудованию. Самостоятельная установка может привести к утечке газа, нарушению тяги или выходу устройства из строя. Тем не менее, понимание базовых норм поможет контролировать качество монтажа.
Котёл должен устанавливаться в помещении с естественной вентиляцией, объёмом не менее 7,5 м³. Высота потолков — от 2,2 метра. Пол должен быть негорючим, стены — огнестойкими. Для настенных моделей требуется прочная несущая стена, способная выдержать вес котла с водой (до 40–50 кг).
Подключение включает три контура: газовый, водяной и дымоотводный. Газопровод должен быть выполнен из меди или стальных труб, с обязательной установкой запорного крана перед котлом. Подача воды осуществляется через фильтр грубой очистки, предотвращающий попадание частиц в теплообменник.

«Перед установкой проверьте давление в газовой магистрали. Оно должно быть в пределах 13–25 мбар для природного газа и 27–37 мбар для сжиженного. Отклонения ведут к некорректной работе горелки.» — Алексей Романов, инженер-монтажник, 12 лет опыта

Требования к дымоходу

Для котлов с закрытой камерой сгорания (турбированных) используется коаксиальный дымоход диаметром 60/100 мм. Он выводится через стену наружу с уклоном 1–3° наружу для отвода конденсата. Минимальное расстояние от выхода до окон, вентиляционных решёток — 60 см по горизонтали и 30 см по вертикали.
Атмосферные котлы (например, «Медведь») подключаются к вертикальному дымоходу, высотой не менее 4 метров. Тяга должна быть стабильной — проверяется анемометром или методом «пушинки». При недостаточной тяге возможен срыв пламени и выброс угарного газа.

Параметр	Настенные котлы (Пантера)	Напольные котлы (Медведь)
Мин. объём помещения	7,5 м³	15 м³
Тип дымохода	Коаксиальный (горизонтальный)	Вертикальный кирпичный/металлический
Электропитание	220 В, 50 Гц, 100–150 Вт	Не обязательно (может работать без электричества)
Подключение к сети	Обязательно для насоса и автоматики	Только при наличии циркуляционного насоса

Полезно знать: Если в доме напряжение нестабильное, установите ИБП (источник бесперебойного питания) для настенного котла. Это предотвратит сбои при кратковременных отключениях света.

Запуск котла: пошаговая инструкция

Правильный запуск — залог долгой и безопасной работы. Первый пуск должен выполнять представитель сервисного центра, особенно если оборудование находится на гарантии. Но владелец должен знать алгоритм на случай аварийной остановки или перезапуска после ремонта.
Перед запуском убедитесь, что система отопления заполнена водой, воздух спущен через группу безопасности. Давление в контуре должно быть в пределах 1,0–1,5 бар. Закройте все сливные краны, откройте запорную арматуру на подаче и обратке.

Откройте газовый кран перед котлом.
Включите питание котла (сеть 220 В).
На дисплее появится сообщение «Fill» или низкое давление — долейте воду через заправочный клапан до нужного уровня.
Нажмите кнопку «Reset» или «Пуск», в зависимости от модели.
Выберите режим работы: отопление (CH) или ГВС (DHW).
Установите желаемую температуру (обычно 70–80°C для отопления, 40–50°C для горячей воды).

Котёл начнёт розжиг: будет слышен щелчок реле, затем короткая пауза и зажжение пламени. Через 10–30 секунд включится циркуляционный насос. Дисплей покажет текущую температуру и режим.

Полезно знать: Если котёл не запускается, проверьте: давление воды, наличие газа, подключение к электросети, положение датчика тяги. Часто причина — сработавший датчик тяги при первом пуске.

Что делать при сбое розжига?

Если после нескольких попыток розжиг не удался, на экране появится код ошибки. Распространённые причины:

Недостаточное давление газа — вызовите газовую службу для проверки.
Засор форсунок — требуется чистка горелки.
Неисправность ионизационного электрода — проверка мультиметром.
Проблемы с платой управления — диагностика специалистом.

Не пытайтесь разбирать котёл самостоятельно. Обратитесь в авторизованный сервис.

Настройка параметров отопления и ГВС

Современные котлы Protherm позволяют гибко настраивать работу системы. Через меню можно задать температуру подачи, включить погодозависимое регулирование (при наличии комнатного термостата), настроить приоритет ГВС.
Для экономии топлива рекомендуется использовать режим «лето/зима». В зимнем режиме работает отопление, в летнем — только подогрев воды. Переключение осуществляется на лицевой панели или через внешний термостат.
Погодозависимое регулирование — технология, при которой температура теплоносителя автоматически снижается при потеплении на улице. Это позволяет сэкономить до 15% газа в течение сезона. Для реализации требуется подключение уличного датчика.

Обслуживание и уход: как продлить срок службы

Регулярное техническое обслуживание — главный фактор долговечности. Рекомендуется проводить профилактику дважды в год: перед началом отопительного сезона и после его окончания. Средний срок службы котла Protherm при правильном уходе — 15–20 лет.
Основные операции:

Очистка теплообменника от накипи и сажи.
Промывка вторичного теплообменника (в двухконтурных моделях).
Проверка и чистка горелки, форсунок, дымохода.
Контроль давления, герметичности соединений.
Замена фильтра сетчатого на подаче воды.

Для промывки используются специальные растворы (ингибиторы накипи), которые заливаются в контур и циркулируют через насос. Процедура занимает 1–2 часа. Не применяйте агрессивные кислоты — они повредят металлические части.

Полезно знать: Установите магнитный фильтр (грязевик) на обратку — он задерживает продукты коррозии и продлевает жизнь насосу и теплообменнику.

Когда нужна химическая промывка?

Признаки засора:

Повышение времени нагрева.
Снижение температуры подачи.
Появление шума в теплообменнике.
Частые срабатывания защиты по перегреву.

Если вы живёте в районе с жёсткой водой (свыше 7 мг-экв/л), промывку рекомендуется делать раз в 2–3 года. В остальных случаях — по мере необходимости.

Ошибки и их решение: расшифровка кодов неисправностей

Котлы Protherm оснащены системой самодиагностики. При возникновении проблемы на дисплее появляется код ошибки. Ниже — таблица наиболее распространённых кодов для серии «Пантера».

Код ошибки	Описание	Возможная причина	Решение
E10	Отсутствует розжиг	Нет газа, низкое давление, засор форсунки	Проверить подачу газа, вызвать специалиста
E25	Перегрев теплообменника	Низкий поток воды, неисправность насоса	Проверить давление, воздух в системе, работу насоса
E35	Ошибка датчика тяги	Засор дымохода, неисправность датчика	Очистить дымоход, проверить датчик
E96	Ошибка платы управления	Сбой электроники	Перезагрузка, замена платы

При появлении ошибки сначала выполните перезагрузку: отключите котёл от сети на 30 секунд, включите снова. Если ошибка повторяется — не продолжайте эксплуатацию. Отключите газ и обратитесь в сервис.

Как предотвратить частые ошибки?

Регулярно проверяйте давление в системе — оно должно быть 1,0–1,5 бар.
Очищайте дымоход минимум раз в год.
Используйте фильтры на воду и газ.
Не допускайте работы котла при замерзании в доме — возможен разрыв труб.

Полезно знать: Зимой следите за температурой в помещении с котлом — она не должна опускаться ниже +2°C, чтобы избежать замерзания теплоносителя.

Экспертное мнение

«Самая частая ошибка владельцев — игнорирование планового ТО. Люди думают: «работает — не трогай». Но внутри уже накипь, сажа, износ. Лучше потратить 3–4 тысячи раз в год, чем потом менять теплообменник за 15–20 тысяч. Также важно использовать качественные комплектующие — дешёвые фильтры и арматура быстро выходят из строя.» — Дмитрий Петров, руководитель сервисного центра Protherm, 15 лет в сфере

Вопросы и ответы

Можно ли установить котёл Protherm самостоятельно?

Технически — возможно, но юридически — нельзя. Подключение газа должно выполнять лицензированная организация. Без акта ввода в эксплуатацию вы не сможете пользоваться котлом легально, а гарантия будет аннулирована.

Что делать, если котёл работает, но плохо греет?

Проверьте температуру на подаче, давление, наличие воздуха в системе. Возможно, требуется промывка теплообменника или настройка кривой нагрева. Также причиной может быть неисправный трёхходовой клапан.

Как узнать, когда нужна замена мембраны в расширительном баке?

Если давление в системе падает при остывании, а при нагреве резко растёт — это признак утраты эластичности мембраны. Бак нужно проверить и, при необходимости, заменить или перекачать.

Подойдёт ли Protherm для дома с плохой вентиляцией?

Да, если выбрать турбированный котёл с закрытой камерой сгорания. Он забирает воздух с улицы через коаксиальный дымоход и не зависит от вентиляции помещения.

Заключение

Газовый котёл Protherm — это надёжное и экономичное оборудование, которое при правильной эксплуатации прослужит десятилетия. Главное — использовать оригинальную инструкцию, соблюдать правила установки и проводить регулярное техническое обслуживание. Не пренебрегайте диагностикой и не пытайтесь устранять серьёзные неисправности самостоятельно.

Помните: безопасность, эффективность и долгий срок службы зависят от того, насколько точно вы следуете рекомендациям производителя. Храните инструкцию под рукой, ведите журнал обслуживания и обращайтесь только к квалифицированным специалистам.

Используйте только оригинальную инструкцию с сайта Protherm.
Установку и первый запуск выполняет лицензированный специалист.
Проводите ТО дважды в год — перед и после отопительного сезона.
Следите за давлением, температурой и кодами ошибок.
Инвестируйте в фильтры, ИБП и уличный датчик — это повысит комфорт и снизит расходы.
