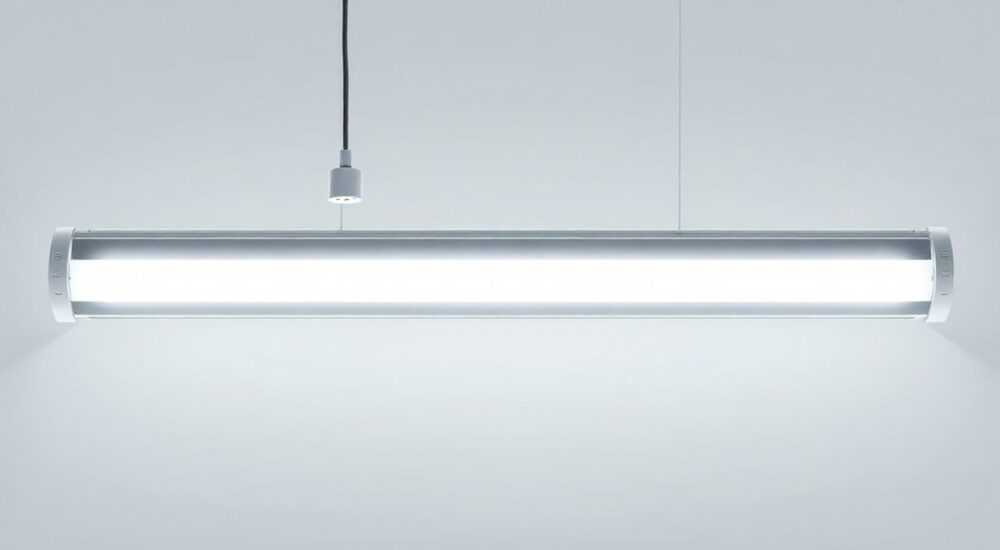

Из чего состоит люминесцентный светильник 4х18

Люминесцентный светильник 4х18 — это осветительное устройство, рассчитанное на установку четырёх ламп мощностью по 18 Вт каждая. Основные компоненты включают корпус, пускорегулирующую аппаратуру (ПРА), стартеры или электронные балласты, держатели ламп, рассеиватель и отражатель. Конструкция обеспечивает равномерное освещение, высокую энергоэффективность и длительный срок службы при правильной эксплуатации.

Основные компоненты светильника

Люминесцентный светильник 4х18 представляет собой модульную систему, где каждый элемент выполняет строго определённую функцию. Такой светильник предназначен для использования в офисах, складах, учебных заведениях и других помещениях с повышенными требованиями к уровню освещённости. Его конструкция позволяет эффективно распределять световой поток и снижать энергозатраты по сравнению с лампами накаливания.

Главные части устройства: четыре люминесцентные лампы Т8 или Т5, пускорегулирующая аппаратура (ПРА), два или четыре патрона (держателя) на каждую лампу, металлический или пластиковый корпус, отражатель и рассеиватель. Лампы могут быть как линейными трубчатыми, так и компактными, но в светильнике 4х18 чаще применяются длинные трубки длиной около 60 см.

Патроны фиксируют лампы и обеспечивают электрический контакт. Они бывают поворотными (G13) для ламп Т8 или G5 для Т5. Качество контакта напрямую влияет на стабильность свечения и срок службы лампы. Плохое соединение приводит к мерцанию, перегреву и выходу из строя.

Корпус служит не только защитой, но и основой для монтажа всех внутренних компонентов. Он должен быть устойчивым к коррозии, особенно если светильник устанавливается в условиях повышенной влажности. Материал — обычно оцинкованная сталь или ударопрочный пластик.

Отражатель направляет свет вниз, увеличивая эффективность освещения на 30–40%. Он может быть выполнен из алюминия или покрыт специальным отражающим слоем. Рассеиватель (рассекатель) смягчает свет, устраняя резкие тени и блики. Чаще всего используется матовый поликарбонат или акрил.

Функциональная схема светильника

Работа светильника начинается с подачи напряжения. Электрический ток проходит через пускорегулирующую аппаратуру, которая формирует необходимые параметры для запуска ламп. После ионизации газа внутри колбы возникает ультрафиолетовое излучение, преобразуемое люминофором в видимый свет.

Процесс можно представить как последовательность этапов:

• Подача напряжения на ПРА.
• Нагрев катодов лампы (в электромагнитной схеме — через стартер).
• Ионизация паров ртути и зажигание дуги.
• Стабилизация свечения после выхода на рабочий режим.

Устройство лампы и принцип работы

Люминесцентная лампа — сердце светильника. Её работа основана на явлении газового разряда в среде инертного газа с парами ртути. Колба лампы заполнена аргоном или криптоном под низким давлением, с небольшим количеством жидкой ртути. Внутренняя поверхность покрыта люминофором — веществом, которое светится под действием ультрафиолета.

На концах лампы расположены вольфрамовые катоды, покрытые эмиссионной смесью. При подаче напряжения катоды нагреваются, испуская электроны. Эти электроны сталкиваются с атомами ртути, вызывая их возбуждение и последующее излучение УФ-света. Люминофор преобразует его в видимый спектр — от тёплого белого до холодного дневного.

Цветовая температура ламп 4х18 может варьироваться:

• 2700–3000 К — тёплый белый (подходит для помещений с низкой активностью).
• 4000 К — нейтральный белый (универсальный вариант).
• 6000–6500 К — холодный белый (идеален для офисов, производств).

Световой поток одной лампы 18 Вт составляет около 1350–1500 лм, что в 5–6 раз эффективнее лампы накаливания аналогичной мощности. Срок службы — от 8 000 до 15 000 часов, в зависимости от качества лампы и частоты включений.

Как работает люминофор?

Люминофор — это ключевой элемент, определяющий качество света. Современные лампы используют трифосфорные составы, содержащие редкоземельные элементы (иттрий, тербий, европий). Они обеспечивают высокий индекс цветопередачи (CRI > 80), что важно для точной передачи цветов.

Ранние лампы имели CRI около 50–60, из-за чего кожа выглядела болезненно, а краски — тускло. Сегодня такие показатели недопустимы в профессиональных пространствах. Для сравнения:

Типы пускорегулирующей аппаратуры

Пускорегулирующая аппаратура (ПРА) — это «мозг» светильника. Она отвечает за запуск и стабильную работу ламп. Существует два основных типа: электромагнитный (ЭмПРА) и электронный (ЭПРА).

Электромагнитная система включает дроссель и стартер. Дроссель — это катушка индуктивности, ограничивающая ток. Стартер — маленькая газоразрядная лампочка, которая кратковременно замыкает цепь, обеспечивая нагрев катодов. После размыкания в дросселе возникает импульс высокого напряжения, пробивающий газ в лампе.

Преимущества ЭмПРА:

• Низкая стоимость.
• Простота ремонта.
• Долговечность при стабильном напряжении.

Недостатки:

• Мерцание с частотой 50 Гц — утомляет глаза.
• Шум (жужжание дросселя).
• Низкий КПД — до 20% энергии теряется в дросселе.
• Задержка при запуске — до 2 секунд.

Электронная ПРА (ЭПРА) — современная альтернатива. Она преобразует сетевое напряжение в высокочастотное (20–60 кГц), что исключает мерцание и повышает КПД до 90%. Запуск происходит почти мгновенно, без стробоскопического эффекта.

Сравнение двух типов:

Особенности подключения 4 ламп

В светильнике 4х18 возможны разные схемы подключения:

1. Последовательно-параллельная — две пары ламп, каждая с собственным дросселем и стартером (для ЭмПРА).
2. Независимое подключение — каждая лампа имеет свой ЭПРА (редко, из-за стоимости).
3. Групповое управление — один ЭПРА на 4 лампы (наиболее эффективно).

Современные ЭПРА позволяют подключать до 4 ламп 18 Вт одновременно. Это упрощает монтаж и снижает количество компонентов. Такие блоки часто имеют защиту от перегрева, обрыва лампы и короткого замыкания.

Корпус и оптические элементы

Корпус светильника 4х18 выполняет несколько задач: механическую защиту, теплоотвод, электробезопасность и эстетическое оформление. По способу монтажа различают:

• Подвесные — на тросах или цепях.
• Встраиваемые — в подвесной потолок (например, Armstrong).
• Накладные — крепятся прямо к потолку.

Материалы:

• Оцинкованная сталь — прочная, долговечная, но подвержена коррозии при повреждении покрытия.
• Алюминий — легче, лучше отводит тепло, но дороже.
• Пластик — используется в бюджетных моделях, менее устойчив к УФ и перегреву.

Рассеиватель — важнейший элемент комфорта освещения. Он может быть:

• Матовым — мягкий, рассеянный свет.
• Призматическим — направляет свет под углом, уменьшая ослеплённость.
• Сотовым — создаёт равномерное освещение без бликов (часто в офисах).

Теплоотвод и вентиляция

Люминесцентные лампы чувствительны к перегреву. Оптимальная температура работы — +10…+35 °C. При превышении эффективность падает, срок службы сокращается. Поэтому в корпусе предусматривают вентиляционные отверстия или ребристую поверхность для теплоотвода.

Во встраиваемых светильниках важно оставлять воздушный зазор между потолком и корпусом — не менее 5 см. Иначе тепло будет накапливаться, что приведёт к преждевременному выходу из строя ЭПРА.

Монтаж и подключение

Установка светильника 4х18 требует соблюдения техники безопасности. Перед началом работ необходимо отключить питание и проверить отсутствие напряжения. Все соединения должны быть выполнены в соответствии с электрической схемой.

Пошаговая инструкция:

1. Зафиксируйте корпус на потолке или подвесе.
2. Подключите питающий кабель к клеммной колодке (L, N, PE).
3. Установите ПРА (дроссель или ЭПРА) и закрепите провода.
4. Вставьте патроны и подключите их к выходам ПРА.
5. Установите лампы, повернув на 90° до фиксации.
6. Закрепите рассеиватель.
7. Включите питание и проверьте работу.

Для группового подключения нескольких светильников используйте распределительную коробку. Не допускается подключение более 10 светильников к одной линии без автоматического выключателя.

Неисправности и их устранение

Самые распространённые проблемы:

• Лампа не загорается — причины: перегоревшая лампа, неисправный стартер, плохой контакт в патроне, вышедший из строя дроссель или ЭПРА.
• Мерцание — может быть вызвано стартером, низким напряжением или неисправной лампой.
• Жужжание — характерно для ЭмПРА, особенно при износе.
• Тёмные пятна на концах лампы — признак износа катодов; лампу следует заменить.

Диагностика:

1. Проверьте наличие напряжения на входе светильника.
2. Замените лампу на заведомо исправную.
3. Если используется стартер — замените и его.
4. Проверьте целостность проводов и контактов.
5. Измерьте сопротивление дросселя — обрыв или КЗ указывают на неисправность.

Электронные блоки диагностировать сложнее — часто требуется замена на новый. Некоторые модели имеют индикаторы неисправности.

Экспертное мнение

Кузнецов также отмечает, что при модернизации объектов многие компании выбирают ретрофит — замену люминесцентных ламп на светодиодные трубки T8. Это позволяет сохранить корпус, но получить экономию до 50% электроэнергии и увеличить срок службы в 3 раза.

Вопросы и ответы

Заключение

Люминесцентный светильник 4х18 — это проверенное временем решение для организации общего освещения. Его конструкция включает лампы, пускорегулирующую аппаратуру, корпус, патроны и оптические элементы, работающие в комплексе. Несмотря на рост популярности светодиодов, такие светильники остаются востребованными благодаря балансу цены, эффективности и надёжности.

• Светильник 4х18 требует совместимых ламп 18 Вт с цоколем G13 или G5.
• Электронная ПРА предпочтительнее электромагнитной — выше КПД, нет мерцания.
• Корпус должен обеспечивать теплоотвод и защиту от внешних воздействий.
• Регулярное обслуживание и своевременная замена ламп продлевают срок службы.
• При проектировании освещения учитывайте равномерность и комфорт визуальной среды.
