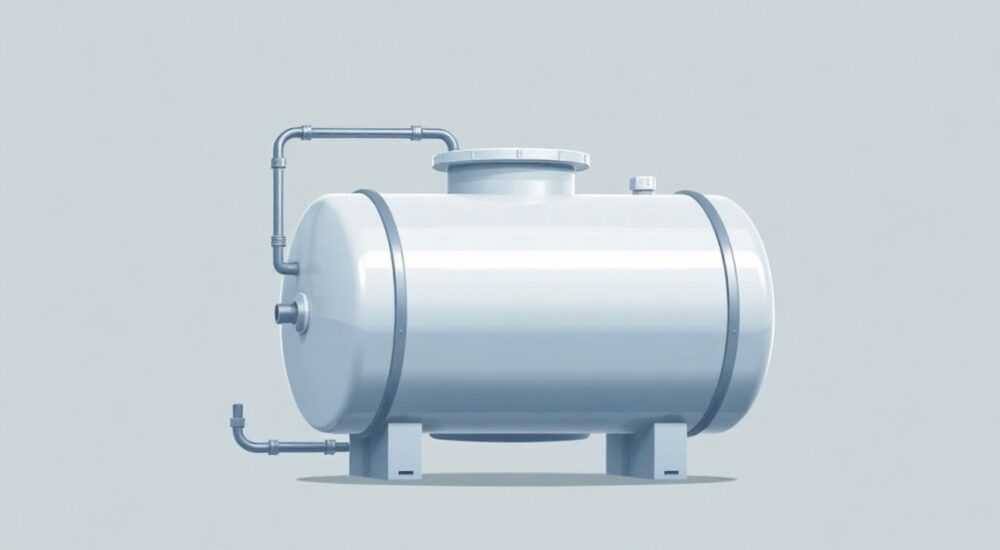

Из чего состоит расширительный бак

Расширительный бак — это обязательный элемент современной системы отопления и водоснабжения, компенсирующий температурное расширение жидкости. Его конструкция проста, но эффективна: герметичная ёмкость разделена мембраной на две камеры — для теплоносителя и воздуха (или газа). При нагреве избыток воды поступает в бак, предотвращая рост давления в системе, а при охлаждении вытесняется обратно. Неправильный выбор или монтаж могут привести к авариям.

Основные компоненты расширительного бака

Расширительный бак — это не просто пустая ёмкость, а инженерно продуманное устройство, состоящее из нескольких ключевых элементов. Каждый из них выполняет свою функцию, обеспечивая стабильность давления в системах водоснабжения и отопления. Корпус бака обычно изготавливается из высококачественной стали, устойчивой к коррозии, а его внутренняя поверхность покрывается специальным защитным слоем — чаще всего бутилкаучуком или эпоксидной смолой. Это предотвращает контакт воды с металлом и увеличивает срок службы устройства.

Центральный элемент — мембрана, разделяющая внутреннее пространство на две части. С одной стороны находится жидкость, с другой — воздух под давлением. Мембрана эластична и способна растягиваться при поступлении теплоносителя, принимая избыточный объём. Воздух в газовой камере сжимается, создавая противодавление, которое возвращает воду в систему при остывании. Такой принцип действия исключает контакт воды с атмосферой, что особенно важно в закрытых системах.

На верхней части бака расположен ниппель — аналог автомобильного золотника. Через него производится первоначальная закачка воздуха и последующая проверка давления. Этот элемент позволяет регулировать начальное давление в воздушной камере, что напрямую влияет на эффективность работы всей системы. Обычно давление устанавливается на 0.1–0.2 бар ниже, чем статическое давление в трубопроводе.

Фланцевое соединение снизу служит для подключения бака к системе. Оно выполнено из прочного металла и оснащено уплотнительным кольцом, обеспечивающим герметичность. Форма фланца стандартизирована, что позволяет легко заменять бак без переделки трубопровода. Современные модели часто имеют быстросъёмное соединение, упрощающее монтаж и демонтаж.

Материалы корпуса

Качество корпуса напрямую влияет на долговечность бака. На рынке представлены модели из углеродистой стали, нержавеющей стали и полимерных композитов. Бюджетные варианты — из обычной стали с антикоррозийным покрытием. Они подходят для большинства бытовых систем, но требуют более тщательного контроля за качеством теплоносителя.

Нержавеющие баки устойчивы к агрессивным средам и механическим повреждениям. Их используют в промышленных системах и в регионах с жёсткой водой. Полимерные корпуса встречаются реже, но они легче и не подвержены коррозии. Однако их прочность ниже, поэтому такие баки применяют только в низконапорных системах.

Типы мембран и их особенности

Мембрана — «сердце» расширительного бака. От её качества и типа зависит, как долго прослужит устройство и насколько стабильно будет работать система. Существует два основных типа: диафрагменная и баллонная. Диафрагменные мембраны представляют собой резиновую перегородку, привулканизированную к корпусу. Они дешевле, но менее долговечны, так как при деформации испытывают значительные механические напряжения.

Баллонные мембраны выполнены в виде сменного эластичного «сосуда», который крепится к фланцу. При поступлении воды он расширяется, не касаясь стенок корпуса. Это снижает износ и увеличивает срок службы. Кроме того, при повреждении мембрану можно заменить, не покупая новый бак целиком. Такие модели дороже, но экономичнее в долгосрочной перспективе.

Материал мембраны также имеет значение. Наиболее распространённые варианты:

• EPDM (этилен-пропиленовый каучук) — универсальный материал, устойчивый к воде до +120 °C. Подходит для систем отопления.
• Butyl (бутилкаучук) — отличается низкой проницаемостью для воздуха, сохраняет эластичность при минусовых температурах. Часто используется в системах ГВС.
• NBR (нитрил-бутадиеновый каучук) — устойчив к маслам и химикатам, но не рекомендуется для питьевой воды.

Классификация баков по назначению

Расширительные баки делятся на две большие группы: для систем отопления и для систем водоснабжения. Хотя внешне они похожи, их конструкция и требования к работе различаются. Баки для отопления рассчитаны на длительное воздействие высоких температур — до +120 °C. Их мембраны изготавливаются из термостойких материалов, а корпус — из стали с усиленным антикоррозийным покрытием.

Гидроаккумуляторы для водоснабжения работают при более низких температурах, но подвергаются частым циклам срабатывания. Насос включается и выключается каждые несколько минут, поэтому мембрана здесь испытывает колоссальные нагрузки. Чтобы увеличить ресурс, используются прочные материалы и специальная форма баллона, равномерно распределяющая напряжение.

Ещё один тип — универсальные баки, которые теоретически можно использовать в обеих системах. Однако практика показывает, что они уступают специализированным моделям по долговечности. Например, мембрана универсального бака может не выдержать сочетания высокой температуры и частых циклов в ГВС.

Как работает бак в системе отопления

Представьте, что вы включили котёл. Вода в контуре начинает нагреваться и расширяться. Без расширительного бака это привело бы к резкому росту давления и срабатыванию предохранительного клапана. Но благодаря баку избыток жидкости поступает в его внутреннюю камеру, растягивая мембрану. Давление растёт плавно, в пределах допустимого.

Когда котёл отключается, вода остывает и сжимается. Под действием давления в воздушной камере мембрана возвращается в исходное положение, выталкивая воду обратно в систему. Это предотвращает образование вакуума и завоздушивание труб. Таким образом, бак поддерживает постоянный объём теплоносителя и стабильное давление.

Важно понимать, что бак не устраняет избыточное давление — он его компенсирует. Если давление всё же превышает критический уровень, срабатывает предохранительный клапан, установленный на группе безопасности. Расширительный бак и клапан — это взаимодополняющие элементы, а не альтернатива друг другу.

Схемы подключения

Наиболее распространённая схема — установка бака на обратном трубопроводе, после циркуляционного насоса. Это позволяет использовать эффект «холодной зоны», где температура ниже, а значит, меньше термических напряжений на мембрану. В системах с естественной циркуляцией бак монтируется в самой высокой точке — часто на чердаке.

Подключение производится через шаровой кран, который позволяет отсечь бак для диагностики или замены. Также рекомендуется установка манометра рядом с баком — это упрощает контроль параметров системы. Некоторые мастера советуют монтировать бак горизонтально, другие — вертикально. Главное правило: сторона с фланцем должна быть внизу, чтобы избежать скопления воздуха в жидкостной камере.

Выбор и расчёт объёма

Неправильно подобранный объём — одна из самых частых ошибок при монтаже. Слишком маленький бак не справится с компенсацией, слишком большой — неоправданно дорог и занимает место. Для расчёта используется формула:

V = (V_сист × k) / D

где V_сист — общий объём теплоносителя в системе, k — коэффициент расширения (обычно 0.04 для воды при ΔT=60 °C), D — эффективность мембраны (указывается в паспорте, примерно 0.5–0.7).

Пример: система объёмом 150 литров требует бака объёмом (150 × 0.04) / 0.6 = 10 литров. Но лучше выбрать ближайший больший стандартный размер — 12 или 15 литров — с запасом на будущее.

При выборе также учитывайте:

• Тип системы (закрытая/открытая);
• Максимальное рабочее давление;
• Температуру теплоносителя;
• Доступное место для монтажа.

Установка и техническое обслуживание

Правильная установка — залог долгой и бесперебойной работы. Перед монтажом необходимо проверить давление в воздушной камере. Оно должно быть на 0.1–0.2 бар ниже статического давления в системе. Например, если в контуре 1.2 бар, в баке должно быть 1.0–1.1 бар. Закачивают воздух обычным автомобильным насосом через ниппель.

После подключения бак заполняется водой. Систему медленно запускают, выпускают воздух через краны Маевского. В течение первых дней эксплуатации давление может немного просесть — это нормально, мембрана «притирается». Через неделю рекомендуется повторно проверить параметры.

Техническое обслуживание включает:

1. Ежегодная проверка давления в воздушной камере.
2. Осмотр на наличие течей, коррозии, деформации корпуса.
3. Проверка герметичности ниппеля и фланцевого соединения.
4. При необходимости — замена мембраны (для баллонных моделей).

Экспертное мнение

Также эксперт отмечает важность правильного расположения. «Часто бак вешают прямо на трубу котла. Это создаёт дополнительную нагрузку на фитинги. Используйте кронштейны и отдельную опору, особенно для баков от 50 литров.»

Вопросы и ответы

Заключение

Расширительный бак — это не второстепенная деталь, а ключевой элемент стабильной и безопасной работы инженерных систем. Его конструкция, хотя и кажется простой, основана на точных расчётах и качественных материалах. Понимание того, из чего он состоит и как работает, помогает избежать ошибок при выборе, установке и эксплуатации.

• Основные элементы бака — корпус, мембрана, ниппель и фланец.
• Баллонные мембраны долговечнее и удобнее в обслуживании.
• Объём бака должен рассчитываться под конкретную систему.
• Ежегодное ТО продлевает срок службы устройства на 30–50%.
• Лучше переплатить за бренд, чем менять дешёвый бак каждые 2 года.
