Из чего состоит стеллаж металлический складской

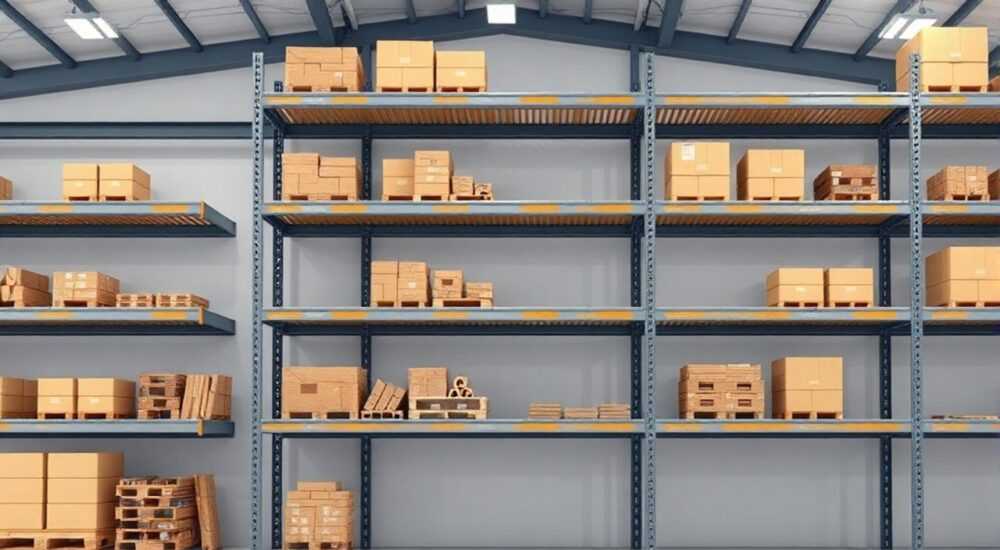

Металлические складские стеллажи — это основа эффективной организации хранения на производственных и распределительных предприятиях. Они обеспечивают высокую грузоподъёмность, долговечность и оптимальное использование пространства. Конструкция таких систем состоит из нескольких ключевых элементов, каждый из которых выполняет свою функцию в обеспечении устойчивости, безопасности и удобства эксплуатации.

Основные элементы складского металлического стеллажа

Любой металлический складской стеллаж — это модульная система, состоящая из унифицированных деталей. Эти компоненты разработаны так, чтобы обеспечивать быструю сборку, надёжность и возможность масштабирования. Основными частями являются стойки, балки, настилы и соединительные элементы.

Стойки (или рамы) формируют вертикальную несущую часть конструкции. Именно они принимают на себя всю нагрузку от хранящихся грузов и передают её на пол. Стойки крепятся к полу анкерами, что предотвращает опрокидывание. Их высота может варьироваться от 2 до 12 метров, в зависимости от типа склада и погрузочной техники.

Балки — это горизонтальные пролёты, которые устанавливаются между стойками. Они служат опорой для полочных настилов или напрямую для паллет. Балки рассчитываются по максимальной допустимой нагрузке и длине пролёта. Обычно их изготавливают из прочного стального профиля с П- или С-образным сечением.

Полочные настилы укладываются сверху балок и создают непосредственную поверхность для хранения. В зависимости от назначения, они могут быть сплошными, решётчатыми или из фанеры. Некоторые системы позволяют обходиться без настилов, если используются паллеты, устойчивые к провисанию.

Принцип работы несущей системы

Работа стеллажа основана на распределении нагрузки через каркас. Когда груз помещается на полку, усилие передаётся на балки, затем — на стойки, а от них — на анкерные крепления и пол. Важно, чтобы все соединения были выполнены точно и без люфтов. Даже небольшое ослабление может привести к прогибу балки или деформации стойки.

В современных системах используется принцип «зацепления» — балки просто вставляются в отверстия на стойках под определённым углом. Такие соединения не требуют болтов, но обеспечивают высокую жёсткость. Для тяжёлых нагрузок применяются болтовые или клиновые фиксаторы.

• Стойки выдерживают осевую и боковую нагрузку.
• Балки рассчитываются на изгиб и прогиб.
• Настилы предотвращают проваливание мелких грузов.
• Анкерные болты связывают конструкцию с основанием.

Классификация стоек и балок: виды и особенности

Не все стойки и балки одинаковы. От их типа зависит грузоподъёмность, устойчивость и сфера применения. Производители предлагают несколько стандартных серий, каждая из которых предназначена для определённых условий.

Существуют три основные категории стоек:

• Легкие — до 500 кг на уровень, используются в небольших кладовых.
• Средние — от 500 до 1500 кг, подходят для большинства складов с ручной погрузкой.
• Тяжёлые — от 1500 кг и выше, применяются в промышленных логистических центрах.

Балки классифицируются по способу крепления:

1. Зацепные (clip-in) — быстро монтируются, но подходят только для средних нагрузок.
2. Болтовые (bolt-together) — более надёжны, используются в тяжёлых системах.
3. Клиновые (shelving with pins) — баланс скорости и прочности, популярны в средне-грузовых решениях.

Формы профиля стоек

Форма поперечного сечения стойки влияет на прочность и вес. Наиболее распространены:

• U-образный профиль — прост в производстве, но менее устойчив к боковым ударам.
• C-образный профиль — имеет закрытую грань, лучше противостоит деформации.
• Швеллер — используется в тяжёлых промышленных системах, отличается высокой жёсткостью.

При этом шаг перфорации на стойках также важен. Он определяет, с каким шагом можно регулировать высоту полок. Стандарт — 50 или 75 мм. Мелкий шаг (25 мм) встречается в прецизионных системах, где требуется точная настройка.

Настилы и полки: материалы и применение

Полки — это то, на что непосредственно кладутся товары. От их качества зависит сохранность продукции и безопасность работников. Настилы бывают различных типов, каждый из которых подходит для определённых задач.

Наиболее распространённые виды настилов:

• Стальные листовые — прочные, долговечные, подходят для тяжёлых и крупногабаритных грузов.
• Решётчатые (сетчатые) — легче, пропускают свет и воздух, снижают нагрузку на балки.
• Фанерные или ДСП — используются для хранения мелких коробок, не подвергаются воздействию влаги.
• Пластиковые модули — редкость, применяются в пищевой промышленности для лёгких грузов.

Решётчатые настилы особенно популярны в системах с высокими рядами. Они уменьшают парусность при движении погрузчиков и позволяют использовать системы пожаротушения сверху. Кроме того, они предотвращают скопление пыли и облегчают уборку.

Как выбрать настил под тип груза?

При выборе настила нужно учитывать:

• Вес единицы хранения.
• Габариты и форма груза (рискует ли он провалиться в ячейки).
• Условия хранения (влажность, температура, риск коррозии).
• Частота перемещения товаров.

Например, для хранения мешков с цементом лучше подойдут сплошные стальные листы — они не прогибаются и не рвутся. А для картонных коробок с электроникой — решётчатые панели, которые не задерживают влагу и позволяют контролировать состояние груза визуально.

Дополнительные элементы усиления и безопасности

Даже самый прочный стеллаж нуждается в защите. На складах часто происходят столкновения с погрузчиками, вибрации от техники и перегрузки. Чтобы минимизировать риски, используются дополнительные компоненты.

К таким элементам относятся:

• Ригели (горизонтальные связи) — соединяют стойки по горизонтали, увеличивают устойчивость.
• Стяжки (диагональные распорки) — предотвращают боковое смещение, особенно в высоких системах.
• Ограничители и бамперы — резиновые или пластиковые накладки, защищающие стойки от ударов.
• Подпятники — стальные пластины у основания стойки, увеличивающие площадь опоры.

Ригели и стяжки особенно важны в несвязанных (свободностоящих) стеллажах. В системах с плотной установкой, где ряды стоят вплотную, соседние модули сами служат распорками. Но при наличии проходов более 3 метров обязательно требуется дополнительное армирование.

Анкерные крепления: как правильно закрепить стеллаж

Анкерные болты — последний, но крайне важный элемент конструкции. Они соединяют стойки с бетонным полом и предотвращают опрокидывание. Тип анкера выбирается в зависимости от качества основания.

Распространённые виды:

• Распорные анкеры — подходят для прочного бетона.
• Химические анкеры — обеспечивают максимальную фиксацию, используются в ответственных зонах.
• Гильзовые анкеры — универсальные, легко монтируются.

Как собирается стеллаж: этапы монтажа и требования

Сборка металлического стеллажа — процесс, требующий точности и соблюдения технологии. Даже небольшая ошибка может привести к обрушению. Ниже — пошаговый алгоритм правильной установки.

1. Подготовка площадки: пол должен быть ровным, с допуском не более 3 мм на метр. Проверяется марка бетона (не ниже В20).
2. Разметка: наносится сетка установки стоек с учётом шага пролётов и проходов.
3. Установка первой секции: монтируются две стойки, между ними устанавливаются нижние балки.
4. Выравнивание: используется строительный уровень. Отклонение по вертикали — не более 1°.
5. Крепление к полу: стойки фиксируются анкерами. Только после этого продолжается сборка.
6. Наращивание ярусов: устанавливаются следующие уровни балок и настилы.
7. Соединение модулей: при необходимости стеллажи стыкуются ригелями или стяжками.

Типичные ошибки при монтаже

• Использование болтов меньшего диаметра, чем указано в проекте.
• Отсутствие анкеров у угловых стоек.
• Сборка без выравнивания — приводит к перекосу всей системы.
• Установка на неподготовленный пол — риск проседания.

Помните: стеллаж — это не мебель, а инженерное сооружение. Его нельзя собирать «на глаз». Обязательно наличие проекта и инструкции от производителя.

Как выбрать стеллаж под конкретный груз и склад

Выбор начинается с анализа трёх факторов: груз, склад, оборудование. Без этих данных любая рекомендация будет абстрактной.

Начните с вопросов:

• Какой вес и габариты у хранимых паллет?
• Какая высота потолков и несущая способность пола?
• Какой тип погрузчика используется (электроштабелёр, ричтрак, форкlift)?
• Какова частота оборота товаров?

На основе ответов формируется типовая конфигурация. Например, для хранения паллет 1200×800 мм весом 1200 кг на складе высотой 9 м подойдёт тяжёлый паллетный стеллаж с болтовым креплением, стальными настилами и химическими анкерами.

Экспертное мнение: рекомендации от проектировщика складов

Интервью с Сергеем Петровым, главным проектировщиком складских комплексов, 18 лет опыта

— Сергей, какие три вещи вы всегда проверяете при проектировании стеллажей?

«Во-первых — качество бетона. Мы регулярно сталкиваемся с тем, что анкеры просто вырываются из пола. Во-вторых — соответствие грузоподъёмности. Клиенты часто хотят «немного перегрузить», но это недопустимо. В-третьих — эргономика: высота полок должна соответствовать возможностям персонала и техники.»

— Какие новшества в конструкции стеллажей вы считаете наиболее значимыми?

«Появление стеллажей с датчиками нагрузки — настоящий прорыв. Они сигнализируют о перегрузке или перекосе в реальном времени. Также активно развиваются системы с автоматической регулировкой высоты полок — это экономит до 30% времени на переоборудование склада.»

Часто задаваемые вопросы о конструкции стеллажей

• Можно ли собирать стеллажи без анкеров?
  Нет, это нарушает требования безопасности. Даже лёгкие системы должны крепиться к полу. Исключение — мобильные стеллажи на колёсах, но они используются только в офисах и архивах.
• Что делать, если погнулась стойка?
  Повреждённую стойку необходимо немедленно демонтировать и заменить. Использование деформированного элемента недопустимо — это создаёт угрозу обрушения.
• Как часто нужно проводить осмотр стеллажей?
  По нормам, внешний осмотр — раз в месяц, профессиональный — раз в год. После любого удара техникой — внеплановая проверка.
• Можно ли смешивать элементы от разных производителей?
  Категорически не рекомендуется. Размеры, шаг перфорации и прочность могут не совпадать, что приведёт к ослаблению конструкции.

Заключение

Металлический складской стеллаж — это сложная инженерная система, в которой каждый элемент играет свою роль. От правильного выбора стоек, балок и настилов зависит не только эффективность хранения, но и безопасность персонала.

• Основа стеллажа — стойки, балки и настилы, соединённые в единую несущую систему.
• Грузоподъёмность зависит от типа профиля, способа крепления и качества монтажа.
• Анкерные болты и распорки — обязательные элементы безопасности.
• Выбор стеллажа должен основываться на анализе груза, склада и техники.
• Регулярный осмотр и обслуживание — залог долговечности и предотвращения аварий.
