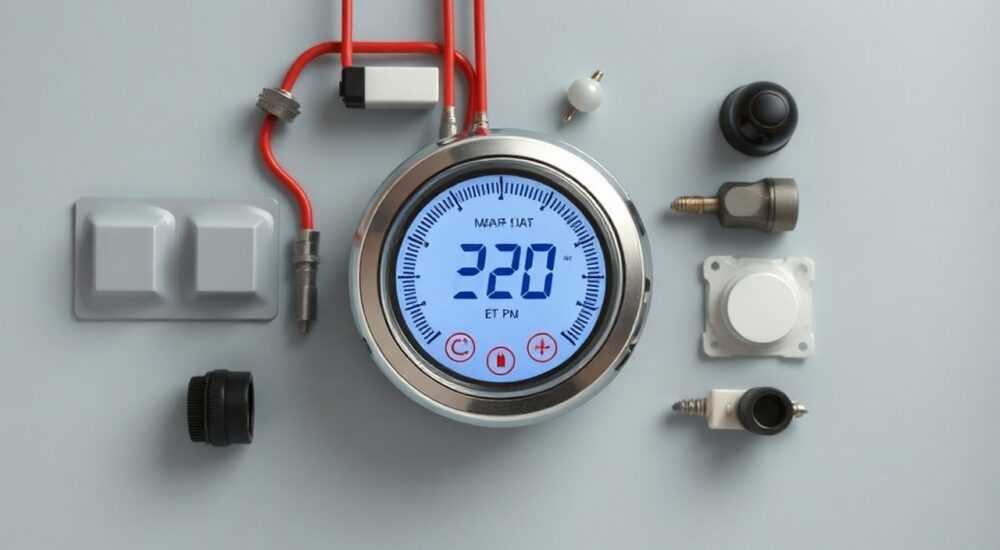

Из чего состоит терморегулятор

Терморегулятор — это устройство, предназначенное для автоматического поддержания заданной температуры в системах отопления, охлаждения или климат-контроля. Он работает по принципу обратной связи: измеряет текущую температуру среды и сравнивает её с установленным значением, после чего управляет работой нагревательных или охлаждающих приборов. Конструктивно терморегулятор состоит из нескольких ключевых компонентов: датчика температуры, управляющей платы (микроконтроллера), исполнительного механизма и интерфейса настройки. Современные модели могут включать дополнительные элементы — Wi-Fi модули, реле времени, функции программирования и интеграции с «умным домом».

Терморегулятор состоит из датчика температуры, управляющей электроники, исполнительного реле и интерфейса управления. Для точной и долговечной работы важно понимать назначение каждого элемента и выбирать модель, соответствующую типу системы обогрева.

В современных условиях комфортный микроклимат в жилых, производственных и общественных помещениях невозможен без автоматизированного контроля температуры. Терморегуляторы сегодня используются повсеместно — от бытовых радиаторов и тёплых полов до промышленных холодильных установок и серверных комнат. Эти устройства не только повышают удобство, но и позволяют экономить до 20–30% энергии за счёт точного регулирования теплового режима. Однако чтобы правильно выбрать, установить и эксплуатировать терморегулятор, необходимо знать, из каких компонентов он состоит и как они взаимодействуют между собой.

Несмотря на внешнее разнообразие — механические, электронные, цифровые, программируемые, беспроводные — все терморегуляторы объединяет общая архитектура. Различия заключаются в типе используемых деталей, степени автоматизации и способе передачи сигнала. Понимание внутреннего устройства помогает избежать ошибок при монтаже, продлить срок службы оборудования и эффективно интегрировать его в сложные системы управления зданием.

Содержание статьи:

Основные компоненты терморегулятора
Датчик температуры: принцип работы и типы
Управляющая плата (микроконтроллер)
Исполнительные устройства: реле и приводы
Интерфейс управления: дисплей и кнопки
Дополнительные модули и функции
Классификация терморегуляторов по типу
Экспертное мнение
Вопросы и ответы
Заключение

Основные компоненты терморегулятора

Любой терморегулятор, независимо от сложности, представляет собой систему обратной связи, состоящую из трёх основных частей: измерительного элемента, вычислительного блока и исполнительного устройства. Эти компоненты работают в едином цикле: измерение → анализ → действие. В механических моделях эти функции реализованы через физические свойства материалов, в электронных — с помощью микросхем и программного обеспечения.

Первым этапом является сбор данных о текущей температуре. За это отвечает датчик, который может быть встроенным или выносным. Затем сигнал поступает на управляющую плату, где происходит сравнение с заданным пользователем значением. Если наблюдается отклонение, микроконтроллер активирует реле, которое замыкает или размыкает электрическую цепь, включая или выключая отопительный прибор.

В более сложных системах добавляются дополнительные уровни управления: таймеры, алгоритмы коррекции, связь с другими устройствами. Например, в системах «умный дом» терморегулятор может получать данные от датчиков движения, уровня освещённости или прогноза погоды, чтобы оптимизировать работу ещё эффективнее. Такая многоуровневая архитектура позволяет не просто поддерживать стабильную температуру, но и адаптироваться к поведению пользователя.

Полезно знать: Основная задача терморегулятора — минимизация гистерезиса, то есть разницы между моментом включения и выключения нагрева. Чем точнее компоненты, тем меньше перепады температуры.

Датчик температуры: принцип работы и типы

Датчик температуры — это «орган чувств» терморегулятора. От его точности и скорости реакции напрямую зависит качество регулирования. Существует несколько типов датчиков, каждый из которых основан на определённом физическом явлении.

Наиболее распространены термисторы — полупроводниковые резисторы, сопротивление которых изменяется в зависимости от температуры. При нагревании сопротивление NTC-термистора падает, что легко измеряется микроконтроллером. Такие датчики отличаются высокой чувствительностью и доступной стоимостью, поэтому применяются в большинстве бытовых устройств.

Менее часто используются термопары и RTD-датчики (резистивные термометры). Термопары генерируют напряжение при разнице температур между двумя спаянными металлами, а RTD — платиновые резисторы, сопротивление которых линейно возрастает с температурой. Эти типы применяются в промышленных системах, где требуется высокая точность и стабильность.

Встроенные датчики — расположены внутри корпуса терморегулятора, измеряют температуру воздуха в помещении.
Выносные датчики — подключаются по проводам, используются для контроля температуры пола (в системах тёплый пол) или удалённых зон.
Датчики с дистанционным доступом — беспроводные, передают данные через Wi-Fi или Zigbee, применяются в «умных» системах.

«Выбирая терморегулятор с выносным датчиком для тёплого пола, убедитесь, что он поддерживает именно этот тип подключения. Некоторые модели рассчитаны только на воздушный сенсор.» — Алексей Миронов, инженер-теплотехник, 12 лет опыта

Управляющая плата (микроконтроллер)

Управляющая плата — «мозг» терморегулятора. Именно здесь происходит обработка сигнала от датчика, сравнение с уставкой и принятие решения о включении/выключении нагрузки. В простых моделях используется аналоговая схема на операционных усилителях, в современных — цифровые микроконтроллеры с прошивкой.

Микроконтроллер выполняет несколько ключевых функций:

Аналогово-цифровое преобразование сигнала с датчика;
Расчёт отклонения от заданной температуры;
Формирование управляющего сигнала для реле;
Обработка команд пользователя с кнопок или приложения;
Хранение расписания (в программируемых моделях).

Современные платы поддерживают PID-регулирование — алгоритм, учитывающий не только текущее отклонение, но и скорость его изменения, а также накопленную ошибку. Это позволяет избежать «плавания» температуры и слишком частого включения/выключения оборудования.

Тип платы	Преимущества	Недостатки
Аналоговая	Надёжность, простота, низкая стоимость	Нет программирования, низкая точность
Цифровая (микроконтроллер)	Высокая точность, поддержка таймеров, дистанционное управление	Зависимость от питания, возможны сбои прошивки

Полезно знать: В случае сбоя питания многие цифровые терморегуляторы сохраняют настройки благодаря встроенному аккумулятору или энергонезависимой памяти.

Исполнительные устройства: реле и приводы

После принятия решения управляющая плата отправляет сигнал на исполнительное устройство, которое физически воздействует на систему отопления. Наиболее распространённый элемент — электромагнитное реле.

Реле работает по принципу коммутации: при подаче сигнала с платы катушка намагничивается, замыкает контакты и подаёт питание на котёл, насос или сервопривод. Реле бывают:

Механические — с подвижными контактами, подходят для нагрузок до 16 А;
Твердотельные (SSR) — без движущихся частей, дольше служат, но дороже;
Беспроводные — управляют внешними приёмниками через радиоканал.

В системах с водяным тёплым полом терморегулятор управляет сервоприводом — электромеханическим клапаном, который открывает или перекрывает подачу теплоносителя. Сервоприводы бывают двухпозиционные (открыто/закрыто) и модуляционные (плавное регулирование).

«При выборе терморегулятора обращайте внимание на максимальный ток реле. Для мощных котлов или насосов нужна модель с реле не менее 16 А.» — Дмитрий Костин, специалист по автоматизации отопления, 9 лет опыта

Интерфейс управления: дисплей и кнопки

Интерфейс — это точка взаимодействия пользователя с устройством. Он может быть механическим (вращающийся регулятор), кнопочным или сенсорным. Цифровые модели оснащаются жидкокристаллическими или OLED-дисплеями, показывающими текущую и целевую температуру, режим работы, время и другую информацию.

Современные интерфейсы поддерживают:

Установку температуры с шагом 0,1–0,5 °C;
Программирование по дням недели;
Отображение графика температуры;
Подключение к мобильному приложению через Bluetooth или Wi-Fi.

Для пользователей важны эргономика и понятность меню. Хороший интерфейс позволяет настроить расписание за 2–3 минуты без инструкции. В премиальных моделях используется голосовой ввод и интеграция с Alexa, Google Assistant.

Тип интерфейса	Удобство	Стоимость	Подходит для
Механический	Низкое	Низкая	Простые системы, дачи
Кнопочный цифровой	Среднее	Средняя	Квартиры, дома
Сенсорный + Wi-Fi	Высокое	Высокая	«Умный дом», офисы

Дополнительные модули и функции

Современные терморегуляторы всё чаще оснащаются дополнительными модулями, расширяющими их функциональность. К ним относятся:

Wi-Fi и Bluetooth модули — позволяют управлять устройством через смартфон, получать уведомления, обновлять прошивку.
Датчики влажности и CO₂ — в комплексных климатических контроллерах.
Гигростат — совмещает контроль температуры и влажности (часто в системах тёплый пол).
GPS-тайминг — терморегулятор узнаёт, когда вы возвращаетесь домой, и заранее включает обогрев.

Особое внимание — функции самодиагностики. Некоторые модели могут обнаруживать:

Обрыв датчика;
Залипание реле;
Низкое напряжение питания;
Загрязнение сенсора.

Такие функции повышают надёжность и снижают риск аварий. Например, при обрыве датчика терморегулятор может перейти в аварийный режим — отключить нагрев или включить его на минимальный уровень.

Полезно знать: Модели с Wi-Fi потребляют больше энергии. Убедитесь, что устройство подключено к сети 220 В, а не к батарейкам, если планируете использовать интернет-функции.

Классификация терморегуляторов по типу

Терморегуляторы классифицируются по нескольким признакам, которые определяют их конструкцию и применение.

По принципу действия:
- Механические — используют биметаллическую пластину, реагирующую на температуру.
- Электронные — с цифровым управлением и дисплеем.
По способу монтажа:
- Настенные — стандартные для помещений.
- Встраиваемые — в щиты автоматики.
- Портативные — для временного использования.
По типу нагрузки:
- Для электрических тёплых полов.
- Для водяных систем отопления.
- Универсальные — с возможностью перенастройки.

Выбор зависит от конкретной задачи. Например, для тёплого пола лучше подойдёт модель с выносным датчиком и функцией ограничения максимальной температуры пола (обычно до 28 °C). Для радиаторов — с возможностью подключения к системе «умный дом» и программированием по расписанию.

Экспертное мнение

«За последние годы произошёл качественный скачок в технологии терморегуляторов. Сегодня даже бюджетные модели предлагают точность ±0,5 °C, тогда как раньше это было возможно только в премиум-сегменте. Главное — не гнаться за множеством функций, а выбирать устройство под конкретную систему. Например, для старого котла без модуляции подойдёт простой механический терморегулятор, а для конденсационного котла с погодозависимой автоматикой — цифровой с внешним датчиком улицы.» — Елена Васильева, ведущий инженер проектной организации «ТеплоПроект», 15 лет опыта

Вопросы и ответы

Можно ли установить терморегулятор самостоятельно?

Да, если вы имеете базовые навыки электромонтажа. Для механических и простых электронных моделей подключение стандартное: фаза, ноль, датчик, выход на котёл. Однако для сложных систем, особенно с несколькими контурами, рекомендуется привлекать специалиста.

Почему терморегулятор «двоит» — включает котёл слишком часто?

Это может быть вызвано слишком малым гистерезисом (разницей между включением и выключением), неправильным расположением (над батареей или на сквозняке) или неисправностью датчика. Увеличьте значение гистерезиса в настройках или перенесите устройство в более нейтральное место.

Нужен ли терморегулятор для каждого помещения?

Желательно. Особенно в домах с разной тепловой нагрузкой (например, гостиная и детская). Это позволяет создать индивидуальный микроклимат и сэкономить до 25% энергии.

Какой терморегулятор лучше для тёплого пола?

Выбирайте модель с выносным датчиком температуры пола, защитой от перегрева и возможностью программирования. Желательно, чтобы был режим «эко» и защита от замерзания.

Что делать, если терморегулятор не реагирует на команды?

Проверьте питание, состояние батареек (если есть), целостность проводов датчика. Попробуйте сбросить настройки. Если проблема не устраняется — вероятна неисправность платы или реле.

Заключение

Терморегулятор — это не просто переключатель, а сложное электронное устройство, обеспечивающее комфорт и энергоэффективность. Его основные компоненты — датчик, микроконтроллер, реле и интерфейс — работают в едином цикле, обеспечивая точное поддержание заданной температуры. Понимание структуры помогает правильно выбрать, установить и обслуживать оборудование.

Выбирая терморегулятор, ориентируйтесь не только на цену, но и на соответствие вашей системе отопления, точность измерения, тип управления и возможность интеграции с другими технологиями. Правильно подобранное устройство прослужит 7–10 лет и окупится за счёт экономии энергии.

Датчик температуры — ключевой элемент точности регулирования.
Микроконтроллер обеспечивает интеллектуальное управление и поддержку сложных алгоритмов.
Исполнительное реле должно соответствовать мощности нагрузки.
Интерфейс влияет на удобство использования и функциональность.
Дополнительные функции (Wi-Fi, самодиагностика) повышают комфорт, но требуют стабильного питания.
