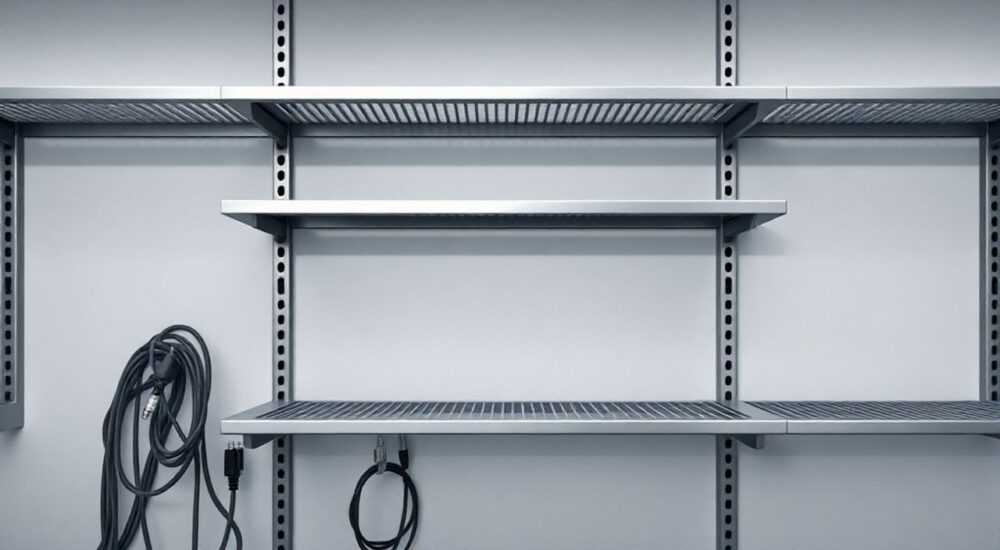

Кабельные полки металлические

Металлические кабельные полки — это надежное и долговечное решение для организованного размещения силовых, слаботочных и коммуникационных кабелей в промышленных, коммерческих и административных зданиях. Они обеспечивают безопасную трассировку кабелей, упрощают монтаж, обслуживание и модернизацию электрических систем. В отличие от гофротруб или кабель-каналов, металлические полки позволяют легко масштабировать инфраструктуру, не нарушая целостности прокладки.

Что такое кабельные полки металлические

Кабельная полка — это открытая система поддержки кабелей, выполненная из металла, чаще всего из оцинкованной стали, нержавеющей стали или алюминия. Она представляет собой горизонтальную решётчатую конструкцию, закреплённую на вертикальных стойках или подвесах. Полки устанавливаются вдоль стен, потолков или между колоннами, формируя «маршрут» для кабельных трасс.
Основное назначение — равномерное распределение нагрузки от массы кабелей, защита от механических повреждений и обеспечение естественного охлаждения. Благодаря открытой конструкции воздух свободно циркулирует вокруг проводников, что снижает риск перегрева. Это особенно важно при прокладке мощных силовых кабелей с высокой плотностью тока.
Металлические полки широко применяются на промышленных предприятиях, в энергосистемах, дата-центрах, транспортной инфраструктуре и крупных торгово-офисных комплексах. Их используют как для временных, так и для постоянных кабельных линий. Конструкция позволяет легко добавлять новые кабели без демонтажа уже проложенных.

Из чего изготавливают

Наиболее распространённый материал — сталь с цинковым покрытием (горячеоцинкованная). Такие полки устойчивы к коррозии, выдерживают значительные нагрузки и имеют оптимальное соотношение цена/качество. Для помещений с повышенной влажностью, химическими испарениями или в морских условиях применяют нержавеющую сталь марок AISI 304 или 316.
Алюминиевые полки легче по весу и не подвержены коррозии, но стоят дороже и менее прочны. Они актуальны там, где важна минимальная нагрузка на несущие конструкции — например, в реконструируемых зданиях с ограниченной несущей способностью перекрытий.

Преимущества и недостатки металлических кабельных полок

Выбирая систему прокладки кабелей, важно взвесить все «за» и «против». Металлические полки — не универсальное решение, но в ряде случаев они вне конкуренции.

• Высокая пропускная способность. Полки позволяют прокладывать сотни кабелей в один ярус, обеспечивая свободный доступ к каждому проводнику.
• Лёгкий монтаж и модернизация. Новые кабели добавляются сверху без необходимости отключения системы или демонтажа существующих трасс.
• Отвод тепла. Открытая конструкция способствует естественному охлаждению, что увеличивает допустимую токовую нагрузку на кабели.
• Долговечность. При правильном выборе материала срок службы достигает 30–50 лет, особенно для оцинкованных и нержавеющих моделей.
• Пожаробезопасность. Металл не горит, не выделяет токсичных веществ при нагреве и соответствует требованиям пожарной безопасности.

Однако есть и ограничения:

• Отсутствие защиты от влаги и пыли. Полки не герметичны, поэтому не подходят для помещений с высокой запылённостью или влажностью без дополнительных мер.
• Неэстетичный внешний вид. В офисных и жилых помещениях открытые полки с кабелями редко используются из-за внешнего вида.
• Требуют аккуратной прокладки. При небрежной укладке кабели могут свисать, создавая помехи и риск повреждения.

Виды и конструкции: как выбрать подходящую модель

Рынок предлагает несколько типов металлических кабельных полок, различающихся по конструкции, грузоподъёмности и способу монтажа.

1. Перфорированные полки. Имеют отверстия в дне для отвода влаги и воздуха. Подходят для помещений с умеренной влажностью. Удобны для фиксации кабелей хомутами.
2. Решётчатые (сетчатые) полки. Самые лёгкие и вентилируемые. Используются в дата-центрах и IT-инфраструктуре. Пропускают до 70% площади, что минимизирует задержку тепла.
3. Лестничные полки. Напоминают лестницу с продольными балками и поперечными ступеньками. Выдерживают высокие нагрузки, идеальны для силовых кабелей большого сечения.
4. Полки с бортами. Оснащены боковыми стенками для предотвращения соскальзывания кабелей. Применяются при укладке под углом или на криволинейных участках.

Критерии выбора

• Нагрузка. Рассчитывайте суммарный вес кабелей с запасом 20–30%. Например, если общий вес — 15 кг/м, выбирайте полку с допустимой нагрузкой не менее 20 кг/м.
• Ширина полки. Должна быть на 20–30% больше ширины кабельного пучка. Это обеспечит свободное размещение и возможность дальнейшего расширения.
• Материал. Оцинкованная сталь — стандарт. Нержавейка — для агрессивных сред. Алюминий — для лёгких конструкций.
• Способ крепления. Подвесные, настенные, напольные или комбинированные. Выбор зависит от архитектуры помещения.

Как правильно монтировать: пошаговая инструкция

Правильный монтаж — залог долгой и безопасной эксплуатации. Вот проверенный алгоритм установки металлических кабельных полок.

1. Проектирование трассы. Определите маршрут прокладки, точки входа/выхода кабелей, места поворотов и ответвлений. Убедитесь, что полка не будет мешать другим коммуникациям.
2. Разметка. Нанесите метки на стены и потолки, где будут установлены кронштейны или подвесы. Соблюдайте шаг крепления: не более 2 метров для лёгких полок, 1,5 м — для тяжёлых.
3. Установка опор. Закрепите кронштейны или подвесы анкерными болтами. Проверьте уровень — перекосы приведут к неравномерной нагрузке.
4. Монтаж полок. Соедините секции между собой, используя заводские соединители. Зафиксируйте на опорах. Убедитесь в жёсткости конструкции.
5. Укладка кабелей. Прокладывайте кабели равномерно, без перекручивания. Не допускайте перегибов ближе допустимого радиуса (обычно 10–12 диаметров кабеля).
6. Фиксация. Используйте нейлоновые хомуты или металлические скобы. Не затягивайте слишком туго — кабель должен немного «дышать».
7. Маркировка. Подпишите каждый кабель или группу. Это упростит обслуживание и поиск неисправностей.

Типичные ошибки при монтаже

• Недостаточное количество опор. Это вызывает прогиб полки и риск обрыва кабелей.
• Перегрузка. Превышение допустимой нагрузки приводит к деформации и авариям.
• Смешивание силовых и слаботочных кабелей без разделения. Возможны наводки и помехи. Разделяйте их на разные уровни или используйте экраны.
• Отсутствие компенсаторов на длинных трассах. При температурных колебаниях металл расширяется — нужны компенсационные зазоры.

Нормативные требования и стандарты ГОСТ, ПУЭ, СНиП

Монтаж кабельных полок регулируется рядом документов, игнорирование которых может привести к отказу в приёмке объекта или штрафам.
Основные нормативы:

• ПУЭ (Правила устройства электроустановок), гл. 2.3. Устанавливает правила прокладки кабелей, включая допустимые нагрузки, расстояния между трассами, защиту от механических повреждений.
• ГОСТ Р 52398-2023. Определяет технические требования к системам поддержки кабелей, включая испытания на прочность, коррозионную стойкость и пожаробезопасность.
• СП 256.1325800.2016. Свод правил по проектированию и строительству электрических сетей. Регламентирует шаг опор, максимальные пролёты, условия эксплуатации.
• ГОСТ 30852.13-2014 (IEC 61537:2019). Международный стандарт на кабельные лотки и полки. Обязателен для сертификации продукции.

Ключевые требования

• Минимальное расстояние от пола — 2,2 м (для свободного прохода).
• Зазор между полками при многоярусной прокладке — не менее 150 мм.
• Обязательное заземление металлических полок в сетях выше 1 кВ.
• Запрещено прокладывать кабели с разным напряжением в одной полке без разделительных перегородок.

Обслуживание и долговечность: срок службы и уход

Одно из главных преимуществ металлических полок — минимальные требования к обслуживанию. Однако периодический контроль необходим.
Рекомендуемый график:

• Ежеквартально: Визуальный осмотр на предмет коррозии, деформаций, ослабления креплений.
• Раз в год: Проверка нагрузки, состояние кабелей, целостность изоляции, наличие перегрева.
• Раз в 3 года: Диагностика заземления (для силовых сетей).

Признаки износа:

• Появление ржавчины на оцинкованной стали.
• Прогиб полки под нагрузкой.
• Ослабление хомутов, свисание кабелей.
• Повышенный нагрев в местах стыков.

Срок службы:

• Оцинкованная сталь — 25–30 лет (в сухих помещениях).
• Нержавеющая сталь — 40–50 лет.
• Алюминий — 20–25 лет (при отсутствии контактной коррозии).

Сравнение с альтернативами: лотки, короба, трубы

Кабельные полки — лишь один из вариантов. Давайте сравним их с другими популярными решениями.

Полки выигрывают при масштабных проектах, где важны долговечность, доступ и теплоотвод. Короба и трубы — для локальных участков, жилых и офисных помещений.

Экспертное мнение

Вопросы и ответы

Заключение

Металлические кабельные полки — это не просто элемент электромонтажа, а стратегическое решение для объектов, где важны надёжность, масштабируемость и безопасность. Они окупают себя уже на этапе первой модернизации, когда другие системы требуют вскрытия стен или демонтажа.
Выбирая полки, ориентируйтесь не только на цену, но и на условия эксплуатации, нагрузку и долгосрочные планы. Правильный расчёт, качественный монтаж и соблюдение нормативов гарантируют бесперебойную работу на десятилетия вперёд.

• Полки обеспечивают лучшее охлаждение и доступ к кабелям по сравнению с закрытыми системами.
• Выбирайте материал (оцинковка, нержавейка, алюминий) в зависимости от условий эксплуатации.
• Соблюдайте нормативы ПУЭ, ГОСТ и СП при проектировании и монтаже.
• Регулярное обслуживание продлевает срок службы до 50 лет.
• Полки — оптимальное решение для промышленности, дата-центров и объектов с частой модернизацией.
