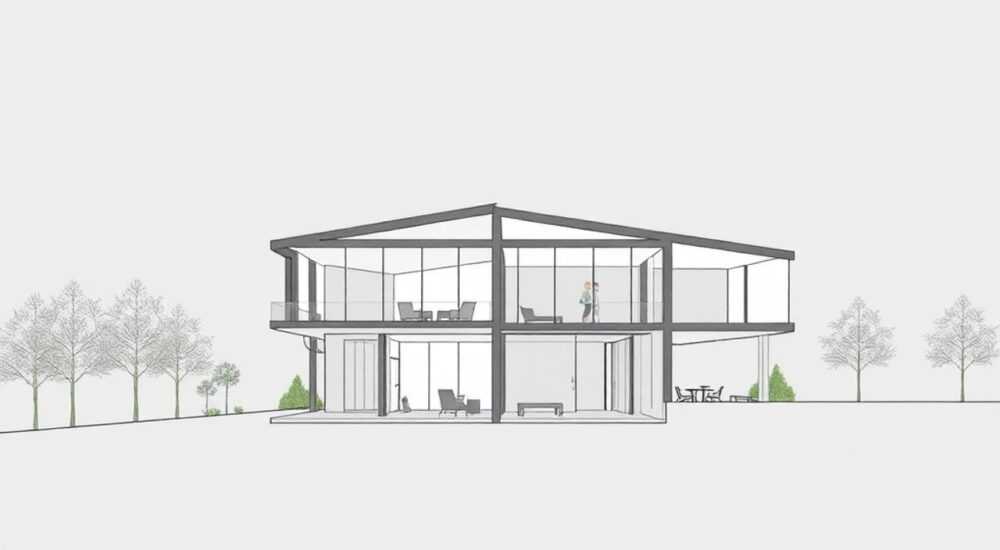

Как делать разрезы в архикаде

В ArchiCAD создание разрезов — это ключевой процесс для визуализации внутренней структуры здания, подготовки рабочей документации и согласования проектных решений. Разрезы позволяют точно отображать расположение стен, перекрытий, конструкций, инженерных систем и других элементов, невидимых на планах этажей. Владение инструментами построения разрезов критически важно как для начинающих, так и для опытных проектировщиков.

Чтобы сделать разрез в ArchiCAD, используйте инструмент «Разрез» на панели навигации или через меню «Документация → Создать разрез». Укажите начальную и конечную точки сечения, после чего программа автоматически сгенерирует вид. Настройте параметры отображения, такие как масштаб, диапазон высот и фильтрация слоёв, для точной передачи деталей.

Содержание статьи:

Типы разрезов в ArchiCAD
Как сделать разрез: пошаговая инструкция
Как создать ломаный разрез
Настройки и параметры разреза
Управление видимостью элементов
Продвинутые техники работы с разрезами
Интеграция с Layout’ами
Распространённые ошибки и как их избежать
Как проверить корректность разреза
Экспертное мнение
Вопросы и ответы
Заключение

Типы разрезов в ArchiCAD

ArchiCAD поддерживает несколько типов разрезов, каждый из которых предназначен для решения определённых задач. Основные — это прямолинейный разрез, ломаный разрез и разрез по оси. Прямолинейный используется чаще всего: он проходит по одной прямой линии и показывает сечение здания в выбранной плоскости. Ломаный разрез позволяет изменить направление сечения, что полезно при анализе сложных объёмов. Разрез по оси применяется при работе с радиальными или круглыми зданиями, где требуется сечение вдоль центральной оси.

Кроме того, ArchiCAD позволяет создавать 3D-разрезы, которые дают возможность увидеть сечение в трёхмерном пространстве. Это особенно актуально на этапе презентации проекта заказчику. Также доступны разрезы с выносом — они включают дополнительные фрагменты, не попадающие в основную плоскость сечения, но важные для понимания конструкции.

Выбор типа разреза зависит от архитектурной сложности объекта и целей проектирования. Например, при проектировании многоуровневого дома с мансардой лучше использовать ломаный разрез, чтобы охватить все уровни перекрытий и стропильную систему.

Полезно знать: Все типы разрезов можно модифицировать после создания: изменять положение, поворачивать, масштабировать и применять фильтры отображения.

Как сделать разрез: пошаговая инструкция

Создание разреза в ArchiCAD — процесс, который можно выполнить за несколько шагов. Независимо от версии программы (начиная с 18 и выше), алгоритм остаётся стабильным и интуитивно понятным.

Откройте план этажа, на котором нужно создать разрез.
Перейдите на панель инструментов «Разрез» (значок ножниц) или выберите в меню «Документация → Создать разрез».
Щёлкните в точке начала разреза и протяните линию до конечной точки. Программа покажет предварительный вид сечения.
Подтвердите выбор — ArchiCAD автоматически создаст новый вид разреза в браузере проекта.
Дважды щёлкните по виду в браузере, чтобы открыть его и начать редактирование.

После создания разреза его можно переместить на чертёжный лист. Для этого перетащите элемент из браузера в нужный видовой экран. Также можно задать имя, масштаб и стиль отображения.

Если разрез не отображает нужные элементы, проверьте уровень детализации и настройки фильтра слоёв. Иногда проблема заключается в том, что некоторые компоненты скрыты или находятся вне диапазона сечения.

Как создать ломаный разрез

Ломаный разрез создаётся аналогично, но с дополнительными кликами. После активации инструмента «Ломаный разрез» укажите первую точку, затем — вторую, третью и так далее. Каждая новая линия меняет направление сечения. Завершите построение двойным щелчком или клавишей Enter.

«При создании ломаного разреза следите за углами излома — они должны быть чётко определены, чтобы избежать путаницы при чтении чертежа.» — Алексей Миронов, архитектор BIM-координатор, 12 лет опыта

Настройки и параметры разреза

После создания разреза важно правильно настроить его внешний вид и содержание. ArchiCAD предоставляет широкие возможности кастомизации: от изменения масштаба до управления видимостью слоёв.

Основные параметры настройки:

Масштаб: стандартные значения — 1:50, 1:100, 1:25. Выбор зависит от уровня детализации.
Высота сечения: определяет, на какой отметке проходит плоскость разреза. По умолчанию — 1200 мм от уровня этажа.
Диапазон сечения: позволяет задать толщину зоны, попадающей в разрез (например, ±500 мм).
Фильтр слоёв: скрывает или отображает определённые категории элементов (например, только несущие стены).
Стиль отображения: каркасный, упрощённый, реалистичный и др.

Изменить эти параметры можно через диалоговое окно «Параметры разреза», вызываемое двойным щелчком по линии разреза на плане.

Параметр	Стандартное значение	Когда изменять
Масштаб	1:100	Для детальных узлов — 1:20 или 1:10
Высота сечения	1200 мм	При анализе потолков — 2400 мм
Диапазон	±0 мм	Для 3D-эффекта — ±300–500 мм
Стиль	Каркасный	Для презентаций — «Реалистичный»

Управление видимостью элементов

Чтобы скрыть ненужные компоненты (например, мебель или отделку), используйте «Менеджер видов» и «Фильтры слоёв». Можно создать специальный фильтр «Только конструкция», включающий стены, колонны, перекрытия и фундаменты.

Полезно знать: Фильтры можно сохранять как шаблоны и применять в других проектах — это экономит время при массовом проектировании.

Продвинутые техники работы с разрезами

Опытные пользователи ArchiCAD используют разрезы не только для документации, но и для анализа, координации и визуализации. Вот несколько продвинутых подходов.

Ассоциативные разрезы. При изменении модели разрез обновляется автоматически. Это особенно важно при итеративном проектировании. Убедитесь, что опция «Ассоциативность» включена в настройках проекта.

Разрезы с выносными элементами. Используйте инструмент «Выносной элемент» для добавления фрагментов, находящихся вне основной плоскости. Это полезно при демонстрации узлов примыкания или сложных соединений.

3D-сечения. В режиме 3D-вида активируйте «Разрез по плоскости» (в меню «Вид → Разрез»). Такой подход помогает быстро проверить конструктивные решения без перехода в 2D-документацию.

Работа с BIM-компонентами. Современные разрезы в ArchiCAD корректно отображают сложные BIM-объекты: окна, двери, лестницы. Убедитесь, что у них заданы правильные параметры сечения в свойствах.

Интеграция с Layout’ами

После создания разреза его необходимо разместить на чертёжном листе. Перетащите вид из браузера в layout, настройте рамку, добавьте размеры, пояснения и маркировки. Используйте мастер-листы для единообразного оформления всех чертежей.

«Всегда подписывайте разрезы по системе: буква + номер (например, Р-1, Р-2). Это упрощает навигацию по документации и соответствует ГОСТ 21.501–93.» — Екатерина Лебедева, главный архитектор проекта, 15 лет в BIM

Распространённые ошибки и как их избежать

Даже опытные пользователи допускают ошибки при работе с разрезами. Ниже — самые частые проблемы и способы их устранения.

Разрез не показывает нужные элементы. Причина — неправильная высота сечения или скрытые слои. Проверьте параметры и фильтры.
Разрез не обновляется после изменений. Отключена ассоциативность. Включите её в настройках проекта или пересоздайте разрез.
Неверный масштаб на чертеже. Убедитесь, что масштаб задан как в параметрах разреза, так и в настройках видового экрана.
Ломаный разрез выглядит некорректно. Проверьте порядок точек — они должны идти последовательно, без самопересечений.
Разрез «завис» или не создаётся. Возможна ошибка в геометрии модели. Проверьте целостность элементов и наличие пересекающихся объектов.

Как проверить корректность разреза

Сравните с планом этажа — все основные элементы должны быть видны.
Проверьте высотные отметки — они должны соответствовать проектным.
Убедитесь, что текст и размеры читаемы и не перекрывают графику.
Протестируйте экспорт в PDF или DWG — нет ли потерь информации.

Полезно знать: Используйте функцию «Проверка модели» (в меню «Анализ»), чтобы выявить геометрические ошибки, влияющие на разрезы.

Экспертное мнение

«Сегодня разрез в ArchiCAD — это не просто чертёж, а инструмент анализа. Я рекомендую создавать не менее трёх основных разрезов на любом проекте: продольный, поперечный и один диагональный — это даёт полное представление об объёме. Также важно использовать 3D-сечения на этапе согласования с заказчиком: они нагляднее, чем 2D.» — Дмитрий Ковалёв, руководитель BIM-отдела в крупной проектной компании, 18 лет опыта

По его словам, ключевая тенденция — переход от статических разрезов к интерактивным. ArchiCAD уже поддерживает публикацию разрезов в BIMx, где их можно вращать, масштабировать и комментировать. Это особенно ценно при удалённой работе.

Вопросы и ответы

Можно ли сделать разрез не по прямой, а по кривой?

Нет, ArchiCAD не поддерживает криволинейные разрезы напрямую. Однако можно имитировать такой эффект с помощью нескольких ломаных разрезов или экспортировать модель в 3D-редактор (например, Rhino) для создания сложных сечений.

Почему в разрезе не отображаются двери и окна?

Возможно, они находятся выше или ниже плоскости сечения. Проверьте высоту разреза и параметры вставки окон/дверей. Также убедитесь, что в фильтре слоёв не отключена их категория.

Как быстро создать серию разрезов?

Используйте шаблоны видов и мастер-листы. Настройте один разрез, сохраните его как шаблон, затем копируйте и перемещайте линию сечения по плану. ArchiCAD автоматически создаст новые виды.

Можно ли экспортировать разрез в Revit?

Да, через формат IFC или DWG. Однако важно помнить, что ассоциативность теряется. Рекомендуется экспортировать как 2D-виды, а не как полноценные BIM-элементы.

Как настроить толщину линий в разрезе?

Через «Менеджер видов» → «Стили отображения» → «Толщина линий». Можно задать правила по слоям, материалам или типам элементов.

Заключение

Создание разрезов в ArchiCAD — это не просто техническая операция, а важнейший этап проектирования, влияющий на качество всей документации. Правильно выполненный разрез позволяет точно передать конструктивные решения, выявить коллизии и эффективно взаимодействовать с заказчиками и подрядчиками.

Освоение инструментов разрезов требует практики, но даже базовых знаний достаточно для быстрого старта. Главное — понимать принципы ассоциативности, уметь настраивать параметры отображения и избегать типичных ошибок.

Чтобы разрезы в ArchiCAD были полезными и профессиональными, следуйте проверенным методикам: используйте шаблоны, проверяйте видимость элементов и интегрируйте разрезы в общий workflow проекта.

Выбирайте тип разреза в зависимости от архитектурной сложности объекта.
Настройте высоту, масштаб и фильтры для точного отображения.
Используйте ломаные и 3D-сечения для анализа сложных узлов.
Проверяйте корректность разреза перед выпуском документации.
Применяйте BIMx для презентации разрезов заказчикам.
